Kapiliarinių kilimėlių pagrindas - tai uždara sistema, sudaryta iš plonyčių vamzdelių. Kaip ir kraujagyslės po žmogaus oda, kapiliariniai kilimėliai sienose, grindyse ar lubose sumontuoti taip pat prie ju paviršiaus. Šaltas arba šiltas vanduo teka šiuo tinklu ir šildo arba vėsina paviršius, kurie savo ruožtu atiduoda šilumą arba vėsą į patalpą labai tolygiai per spinduliavimą ir konvekciją, be triukšmo ir be skersvėjų. Taip sukurtas patalpos klimatas yra labai malonus ir sveikas.
Kapiliarinių kilimėlių sistemos be abejonės kuo puikiausiai tinka ir grindinio, ir lubinio, ir sieninio šildymo bei vėsinimo sistemoms. Kadangi kapiliariniai kilimėliai pasižymi dideliu šilumokaitos plotu ir dėl jų mažų kapiliarinių vamzdelių matmenų (skersmuo 3,3-4,5 mm) įmontuojami prie pat paviršiaus, jie yra žymiai efektyvesni už įprastas sistemas ir tokius pačius šildymo galingumus pasiekia prie gerokai mažesnių šildymo vandens temperatūrų. Tokiu būdu kapiliariniai kilimėliai ypač tinka eksploatacijoje kartu su šilumos siurbliais ir didina jų efektyvumą.
Prie viso to kapiliarinių kilimėlių įmontavimui reikia labai mažai aukščio; pvz., grindinio šildymo atveju klimėlius galima integruoti ne tik storajame grindų betono sluoksnyje, bet ir virš jo, tiesiog po grindų danga išlyginamajame ar klijų sluoksnyje. Turėdami informaciją apie konkretų objektą, jo šilumos nuostolius ar pritekius ir galimas patalpos paviršių konstrukcijas, mūsų projektuotojai visada parenka optimaliausia paviršių aktyvavimo variantą. Kapiliariniai kilimėliai standartiškai priklausomai nuo kilmėlio tipo gali būti eksploatuojami su vandens temperatūromis iki 70°C. Ekploatuojant standartinėmis šildymo ir vėsinimo sąlygomis kapiliarinių kilimėlių ilgaamžiškumas yra 50 metų ir daugiau. Cirkuliuojanti terpė - paprastas vandentiekio vanduo, tik specialiais atvejais, kai reikalingos žemesnės už 0°C terpės temperatūros, naudojami neužšalantys tirpalai.
Vėsinimas: kokie rezultatai ir ką svarbu žinoti
Vėsinimui paprastai pakanka vidutinės 17°C vėsinimo vandens temperatūros. Aktyvuoto paviršiaus temperatūra tokiu atveju paprastai būna 19-20°C. Įprasti vėsinimo galingumai (pagal DIN 4715 dydžius):
- tinkuojamos lubos: 88,8 W/m2
- gipso kartono lubos: 73 W/m2
- metalinės lubų kasetės: 91,4 W/m2
Jei yra didesnis vėsinimo poreikis galima parinkti kitokia paviršiaus konstrukciją. Pvz. atvirose lubų konstrukcijose su kapiliariniais kilimėliais dėl padidėjusios konvektyvinės šilumos mainų dalies, pasiekiami vėsinimo galingumai pagal DIN iki 180 W/m2. Tam, kad užkirsti kelią kondensatui, kiekvienoje patalpoje ar reguliavimo zonoje aktyvuotame paviršiuje integruojamas rasos taško jutiklis. Jei jutiklis užregistruoja kondensato susidarymą, su termino pavara uždaromas srautas per kilimėlius arba tolygiai padidinama tiekiamo vandens temperatūra. Praktikoje tokie atvejai labai reti, nes biurų pastatuose vėsinamos lubos dažniausiai derinamos su mechaninėmis vėdinimo sistemomis. Vėdinimo sistemos reguliuoja ir santykinį oro drėgnumą, dažnai palaikant apie 50 % santykinį drėgnumą, kuris saugiai nutolina kondensato susidarymo pavojų. Kombinuojant šias sistemas, vėsinimo poreikius perima kapiliariniai kilimėliai, o vėdinimo oro apykaita gali būti sumažinta iki minimalių normų.
Šildymas: kaip veikia ir ką svarbu žinoti
Šildymui paprastai pakanka vidutinės 28°C-33°C šildymo vandens temperatūros. Aktyvuoto paviršiaus temperatūra tokiu atveju būna 27-30°C. Kapiliariniai kilimėliai pasižymi dideliu šilumokaitos plotu, dėl to jie tiekia pakankamai šilumos net ir su labai žemomis temperatūromis. Kas svarbu, kilimėliai integruojami į paviršius šalia tiekiančiųjo sluoksnių: lubose, sienose ar grindyse, todėl energijos perdavimas vyksta greitai ir efektyviai.
Be to, kapiliariniai kilimėliai pasižymi keliais išskirtiniais privalumais: greitas reakcijos laikas (temperatūros pokytis juntamas po trumpesnio laiko), platus pritaikymas kitose srityse, maži hidrauliniai nuostoliai ir aukštas šilumos siurblio našumas. Patogus montavimas ir saugi eksploatacija užtikrinama dėl specialių gamyklinių patikrinimų bei naudotų medžiagų atsparumo korozijai.
Struktūra ir įranga

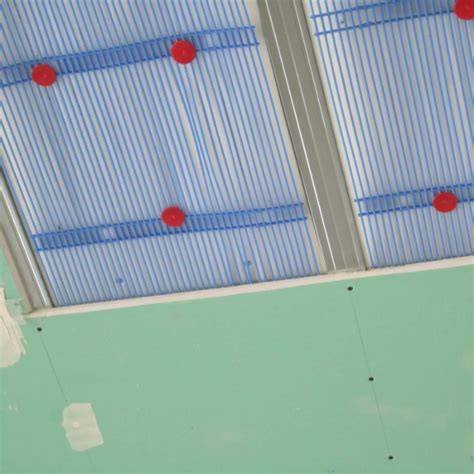

Kapiliariniai kilimėliai gaminami iš PP-R (polipropileno kopolimero) ir integruojami į patalpų plokštumas labai arti paviršiaus. Plokštės gali būti gipso kartono lubos, sienų plokštės arba metaliniai lubų kasetės. Kapiliariniai kilimėliai tvirtinami klijuojant, prišaudant ar prisegant ir padengiami plonu tinko sluoksniu. Tokiu būdu kilimėliai lieka nematomi, tačiau labai efektyviai perduoda temperatūrą. Gamyba ir montavimas užtikrinami pagal individualius projektus: kilimėliai gaminami kiekvienam objektui pritaikytais matmenimis, o įranga tikrinama gamykloje ir statyboje.
Kapiliariniai kilimėliai sukurti su aplinkai palankiomis savybėmis: PP-R komponentai užtikrina mažą ekologinį pėdsaką, atsparumą chemikalams, galimybę perdirbti ir ilgaamžiškumą virš 50 metų. Taip pat pažymima TÜV NORD išvada: “Kapiliariniai kilimėliai nekelia gaisro pavojaus.”
Privalumų apibendrinimas
- Greitas temperatūros pasiekimas ir tolygus reguliavimas per visą paviršių
- Nedideli energijos nuostoliai ir didelis COP kuras į šilumos siurblius
- Galimybė montuoti lubose, sienose, grindyse - visi paviršiai gali būti aktyvuoti
- Mažas aukštos įrengimo reikalavimas ir lengvas montavimas
- Ekologiškumas ir ilgaamžiškumas
Pagal ką pasirinkti sprendimą?
Kapiliariniai kilimėliai idealiai tinka naujiems namams ir renovacijai, ypač kai siekiama maksimaliai sutaupyti vietą ir energiją, o norima vienoda patalpos temperatūra be skersvėjų. Sistemą galima įrengti lubose, sienose arba grindyse, o optimaliausi rezultatai pasiekiami derinant šildymo ir vėsinimo funkcijas su šilumos siurbliu gruntas-vanduo arba vanduo-vanduo šilumos siurbliu.
Kapiliarine sildymo ir vesinimo sistema
Kapiliariniai kilimėliai - tai modernus, tylus, energiją taupantis sprendimas klimato kontrolei patalpose. Pritaikymas kiekvienam objektui užtikrina optimalų paviršiaus aktyvavimo variantą ir sistemą projektuojama individualiai.
Techniniai duomenys ir rekomendacijos (santrauka)
- Kilimėliai gaminami iš PP-R, dydžiai 3,35 arba 4,5 mm vamzdelių storio.
- Ventiliacijos poreikiai įtraukti - konvekcija ir spinduliavimas užtikrina tolygų šilumos/šaldymo pasiekimą.
- Temperatūros darbo diapazonas: šildymas iki 70°C vandens, vėsinimas - apie 17-20°C aktyvuoto paviršiaus temperatūrai.
- Ilgaamžiškumas - daugiau kaip 50 metų; eksploatacija paprasta.
- Montavimo aukštis - labai ribotas, o plonas tinko sluoksnis užtikrina estetinį išvaizdą.
