Gelžbetoninės perdangos spakliavimas technologijos: pagrindai, tipai ir montavimo niuansai

Skaičiuojant pastato statybos sąnaudas labai svarbu įvertinti perdangų įrengimo kainų skirtumus. Įvertinamos atvežimo, montavimo darbų, reikalingų mechanizmų nuomos sąnaudos, betono išpylimo ir pakėlimo į reikiamą objekto aukštį kaina. Perdanga skaičiuojama ir atsižvelgiant į planuojamas apkrovas. Techniškai visų tipų perdangos gali atlaikyti panašias apkrovas. Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija ir kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės.

Apkrovoms atlaikyti monolitinei perdangai reikia teisingai parinkti betono markę pagal konsistenciją, kitas svarbias charakteristikas, plieninių ar kompozitinių armatūros strypų markes ir diametrus. Bendrovės specialistai dažniau renkasi BST 500 plieną, kuris 23 proc. mažesnio storio monolitinę perdangą gali atlaikyti panašias apkrovas kaip didesnio storio PTK ar surenkamos perdangos. Perdangos ant laikančiosios sienos remiamos ne mažiau kaip 10 centimetrų. Jos neremiamos į pertvaras, kamino ar vėdinimo angos sieneles. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas. Poveikiai ir apkrovos, konkrečiam objektui, skaičiuojami pagal STR 2.05.04:2003 Poveikiai ir apkrovos.

Gelžbetoninių perdangų tipai ir jų savybės

Technologijoms vystantis dažniau naudojamos lengvesnės, mažiau sudėtinių medžiagų reikalaujančios, paprasčiau ir greičiau montuojamos perdangos. Naujos technologijos turi nepabloginti perdangos savybių: laikančiosios gebos, garso ir šilumos izoliacijos. Šiuo metu mažaaukštėje ir daugiaaukštėje statyboje dažniausiai naudojamos gelžbetoninės perdangos. Surenkamos perdangos svoris sumažėjo pradėjus naudoti tuščiavidurius užpildomus blokelius.

Sunkiausia monolitinė perdanga, lengvesnė PTK, kurios 1 kv. m su išlyginamuoju sluoksniu, viso 25 cm, sveria apie 380 kg. Surenkamos „Teriva" perdangos 1 kv. m sveria apie 260 kg. Taigi 200 kv. Perdanga skaičiuojama ir atsižvelgiant į planuojamas apkrovas. Techniškai visų trijų tipų perdangos gali atlaikyti panašias apkrovas. Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija ir kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės. Toms pačioms apkrovoms atlaikyti monolitinei perdangai reikės daugiau metalo, taigi padidės perdangos savikaina.

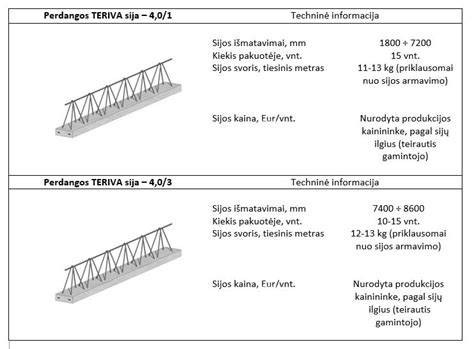

„Teriva" perdangos atitinka Vokietijos standartą DIN 488, naudojant sijų armatūrai BST 500 plieną, kuris 23 proc. mažesnio storio monolitinę perdangą gali atlaikyti panašias apkrovas kaip didesnio storio PTK ar surenkamos perdangos. Tačiau plona perdanga turės prastesnes šilumos ir garso izoliacines savybes, norint jas pagerinti bus reikalingi papildomi izoliuojantys sluoksniai. „Teriva" perdanga turi geras šilumos izoliacines savybes 0,37-0,39 m2K/W.

Perdangų tipų palyginimas: Monolitinė perdanga - didžiausias svoris, šilumos izoliacija priklauso nuo storio ir izoliacijos. PTK - apie 380 kg/m2, be duomenų apie šilumos izoliaciją. „Teriva" - apie 260 kg/m2, šilumos izoliacija 0,37-0,39 m2K/W.

Montavimo ypatumai ir kainodara

Skaičiuojant pastato statybos sąnaudas labai svarbu įvertinti perdangų įrengimo kainų skirtumus. Įvertinamos atvežimo, montavimo darbų, reikalingų mechanizmų sąnaudos, iškrovimo ir pakėlimo į objektą kaina. Pradedama skaičiuoti nuo atvežimo išlaidų. „Teriva" specialistai apskaičiavo, kad 13 m ilgio sunkvežimiu į objektą pristatoma 70 kv. m PTK ir 160-200 kv. „Teriva" blokeliai nesunkūs (17-19 kg), gelžbetoninių sijų 1 metras sveria 12 kg, todėl galima iškrauti rankomis ir nugabenti patiems į montavimo vietą.

Monolitinėms perdangoms savikainą didina klojinių nuomos ir montavimo kaštai. Paruošiamieji montavimo darbai trunka gana ilgai. Gamyklinės standartinių matmenų gelžbetoninė plokštės sudaro problemų formuojant perdangoje angas laiptinėms, kaminams ir vėdinimo angoms. Dažniausiai tenka lieti monolitinę perdangą. Dėl PTK ir monolitinės perdangos svorių skirtumo pastato dalis gali sėsti netolygiai ir sienoje atsiranda įtrūkimų. Perdangos ant laikančiosios sienos remiamos ne mažiau kaip 10 centimetrų. Jos neremiamos į pertvaras, kamino ar vėdinimo angos sieneles. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas. Poveikiai ir apkrovos, konkrečiam objektui, skaičiuojami pagal STR 2.05.04:2003 Poveikiai ir apkrovos.

Rekonstruojant perdangas susiduriama su papildomomis problemomis. Pastato sienos ir pamatai gali būti nepritaikyti svorio padidėjimui, perdangą reikia įdėti nepažeidžiant kitų konstrukcijų. Nuo sunkios monolitinės perdangos dėl svorio dažnai imdavo skilinėti pastato sienos, joms sumontuoti reikia daryti ištisines išimas sienose, kad būtų kur jas atremti. „Teriva" perdangų atremiamos tik sijos, padarant sienose skyles.

Į objektą atvežamos dvi gamykloje paruoštos perdangos dalys, gelžbetoninės sijos ir tuščiaviduriai blokeliai. Per pusdienį 3 žmonių brigada sumontuoja ir paruošia betono užliejimui apie 60 kv. m perdangos. Sijos nesunkios ir pernešamos rankomis į reikiamą vietą. Sijos yra patikimos, didesnių apkrovų zonose perdanga sustiprinama tiesiant greta dvi ar tris sijas. Kas keli metrai sijos papildomai paremiamos, kad perdanga neišsilenktų montavimo ir užliejimo metu. Sudėjus sijas tarpai užpildomi tuščiaviduriais betoniniais blokais. Pagal instrukciją dedama papildoma skersinė armatūra į tarpus tarp blokelių kas 2 metrus, ji sujungiama su sijų armatūra. Perdanga užpilama betonu iš betono maišyklės, apie 3-4 cm aukščiau nei užpildančio blokelio aukštis. Tokioje perdangos konstrukcijoje apkrovos veikia kaip monolitinėje: paskirsto jas per visą perdangos plotą. Perdangos neremiamos į kaminų sieneles, angai bus padaryti apačioje klojiniai, uždėta papildoma skersinė armatūra ir užpildoma betonu.

Techniniai skaičiavimai ir praktiniai patarimai

Gelžbetoninės perdangos projektavimo pagrindą sudaro įvertinimai: atstumas tarp šalutinių sijų, plokštės skerspjūvio aukštis, armatūros skaičius ir išsidėstymas bei tarpatramių ilgiai. Monolitinės sijinės plokštės projektavimas reikalauja įvertinti plastinį šarnyrą ir galimą lenkimo momentų persiskirstymą. Rizikoms mažinti naudojami atitinkami koeficientai ir ribiniai gniuždomos zonos aukščiai ξlim. Kaip rodo pateikti pavyzdžiai, plokštės skaičiuojamos 1 m pločio ruože ir armavimo tinklų žingsniai nustatomi pagal apkrovų dydžius.

Surenkamos gelžbetonio perdangos privalumai: galima montuoti be krano, pigesnės už monolitinę, lengvesnės, geresnė šilumos ir garso izoliacija, ilgesnis tarnavimo laikas. Ilgiausiai naudojamos surenkamos perdangos, kai norima greitai išdėstyti konstrukciją ir sumažinti bendrą laiką statybose. Gamyboje naudojamos gelžbetoninės plokštės su išpjaustytomis angomis leidžia formuoti laiptus, vėdinimo įrenginius ir pan., be papildomų klojinio darbų aikštelėje.

Kainodara ir praktiniai patarimai įrengimo dienai

Nuo atvežimo pradėkite skaičiuoti išlaidas: sunkvežimių krovinių tūris, perdangos blokelių svoris, sijos svoris vienam metrui, bei kiti įrenginių nuomos mokesčiai. Montavimo metu svarbu laikytis teisingos tvarkos - pirmiausia išstatykite plokštes, tada dėkite armatūrą ir užliejimą atlikite tik su noteikta kryptimi. Patikimas montavimas užtikrina, kad viršutinės ir apatinės plokštės tarpai bus užpildyti, todėl suformuojamas vientisas sutvirtinimo žiedas.

Siekiant užtikrinti pastato ilgaamžiškumą: laikomasi taisyklių dėl perdangos remiamų sienų storio ir pozicijos, įvertinamas atskirų zonų apkrovų pasiskirstymas, apskaičiuojami tarpatramių ilgių santykiai, o plokščių storis tikrinamas pagal ribinį saugos ir tinkamumo būvių reikalavimus. Sutvirtinimai ir armatūra išdėstomi laikantis projektuotojo sprendimų ir atsižvelgiant į gniuždomos zonos aukštį, kad užtikrintų plastinį dalinių šarnyrų poveikį.

Apibendrinant tipų pasirinkimą

Monolitinės perdangos dažniausiai naudojamos ten, kur veikia didelės dinaminės apkrovos ir reikia didelio erdvinio standumo; jų projektavimas reikalauja kruopštumo dėl didelio svorio ir klojinių poreikio. Sienose laikomų plokščių plokščių klojimas reikalauja specialių technikų, bet suteikia didesnį stabilumą ir ilgaamžiškumą. Surinktinės gelžbetonio perdangos siūlo greitesnį montavimą, mažesnį svorį ir geresnes šilumos/garso izoliacines savybes, tačiau reikalauja atitinkamų komponentų tiek kiekio, tiek kokybės užtikrinimo.

Pasirinkimą lemia pastato paskirtis, apkrovų lygis, statybos laikotarpis ir ekonominės galimybės. Nuo 2007-ųjų Suomijos linijos gelžbetoninių namų gamyba padarė statutą - gaminiai buvo aiškūs, laikai trumpi ir problemos sprendžiamos iš anksto. Tokie sprendimai leidžia statyti greičiau, sutaupyti laiką, o tuo pačiu užtikrinti gerą garso ir šilumos izoliaciją bei atsparumą ugniai.

Teksto pabaigoje pateikiama svarbi rekomendacija: įvertinti atvežimo ir montavimo kaštus, nes jie gali lemti visos perdangos ekonominį naudingumą. Taip pat pastebėta, kad gelžbetonio gaminių įvairovė leidžia kurti platesnes ir nesuskirstytas erdves, dėl ko galimos įvairios architektūrinės konfigūracijos, didesnės galimybės planuoti interjerą ir lengviau prisitaikyti prie pokyčių ateityje.
