Ethernet kabelio montavimas instruktivaus pobūdžio vadovas: kaip teisingai įdiegti UTP ir FTP kabelius

Montuojant LAN rozetes namuose, dažnai iškyla klausimas, kaip teisingai pajungti UTP ( LAN) rozetes. Pateikiame LAN kabelio jungimo būdus ir schemas. Tiesiuoju kabeliu jungiamas maršrutizatorius su kompiuteriu. Kryžmintu kabeliu galima tiesiogiai sujungti du kompiuterius be maršrutizatoriaus.

Standartai ir pasirinkimai laidų įrengimui

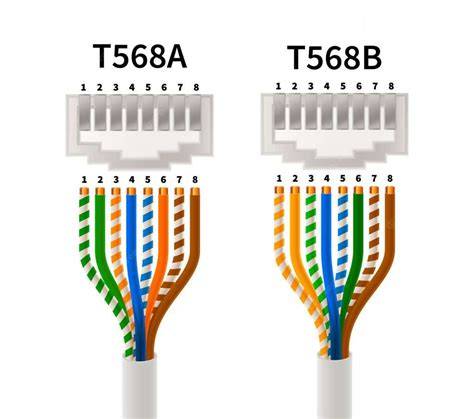

Laidų išdėstymas kištuke yra dviejų standartų - 568A ir 568B. Galite pasirinkti tokį, koks jums daugiau patinka, ar kurį lengviau įsiminti. Pirmiausia, turime pažymėti, kad kompiuterinio tinklo kabelių antgaliai turi standartizuotą pavadinimą - RJ45. Yra du pagrindiniai RJ45 antgalių tipai - tie skirti 5 ir 6 kategorijos kabeliams. Šiame skyriuje pateiksime išsamią instruktavimą, kaip tinkamai uždėti antgalį UTP kabeliui.

FTP kabelio antgalio uždėjimo procesas yra panašus į UTP kabelio antgalio uždėjimą, tačiau svarbu atsiminti, kad FTP kabelis turi papildomą folijos apsaugą nuo elektromagnetinių sutrikimų. Nepamirškite, kad tinklas turi būti surenkamas tvarkingai, be nereikalingų pertraukų ar vijimų.

Kokie įrankiai reikalingi įrengiant kabelius

• UTP kabelis; RJ45 kištukai; užspaudimo įrankis; kabelio nužievintojas; žirklės.
• Papildomai galima naudoti kabelių testerį, kuris patikrina teisingumą priešingas puses.

Žingsnis po žingsnio: UTP ir FTP kabelių užbaigimas

Pirmiausia užsandarinkite jungtį kabelio viduryje, tada išvalykite, tada prijunkite išorinius apsaugos nuo žaibo komponentus bei vidinius komponentus ir galiausiai pripūskite.

1. Kabelio galą įjunkite į RJ45 kištuką pagal pasirinktą spalvų seką (568A arba 568B).
2. Nutraukite seną izoliaciją ir atskirkite aštuonias poras - oranžinę su balta, oranžinę, žalią su balta, žalią, mėlyną su balta, mėlyną, ruda balta ir rudą.
3. Suderinkite laidus su RJ45 jungtimi, užtikrinant, kad kiekvienas laidas įeitų iki jungtuko viršaus.
4. Naudokite gofravimo įrankį priveržti jungtį ir patikrinti kontaktų visumą.
5. Pakartokite tą patį procesą ant kito kabelio galo, laikantis to paties standarto (568A arba 568B).
6. Jei reikalinga kryžminio tipo jungtis, vienas galas turi būti su 568A, kitas - su 568B.
7. Tikrinimui naudokite kabelių testerį, įsitikinkite, kad kabelis veikia stabiliai.

Patikimas Ethernet kabelių surinkimo šaltinis: Crimping RJ45 Cat5e kabelis nėra labai sudėtingas. Tiesiog paruošite pašalinimo ir gofravimo įrankius ir atlikite aukščiau nurodytus veiksmus, galite jį padaryti. Tačiau norint sėkmingai užbaigti šį darbą, geriau naudoti geros kokybės kabelius ir įrankius.

Cat5e, Cat6 ir Cat6A kabelių skirtumai ir pasirinkimas

Cat5e kabeliai paprastai palaiko iki 1 Gbps greitį iki 100 m, Cat6 palaiko Gigabit ir gali būti naudojami iki 10 Gbps per trumpesnius atstumus (iki ~55 m). Cat6A dar artimesnis 10 Gbps iki 100 m ir turi griežtesnes specifikacijas bei storesnius laidus. Renkantis kabelius, svarbu atsižvelgti į įrangos palaikomą greitį ir planuojamą plėtrą, kad būtų užtikrintas stabilus tinklo veikimas.

Cat6 kabeliai gali būti dviejų tipų: neekranuotos vytos poros (UTP) ir ekranuotos (STP). UTP dažniausiai pigesni ir tinkami daugumai namų bei mažų biurų tinklų. STP turi geresnę apsaugą nuo elektromagnetinių trukdžių.

Cat6A kabeliai dažnai turi papildomą „splitter“ dalį (spline), kuri padeda atskirti susuktas poras ir sumažinti trukdiančius veiksnius. Kabelių skerspjūviai dažnai yra 23 AWG, kai Cat5e - 24 AWG. Ilgis bei efektyvumas priklauso nuo įrangos ir reikalavimų.

Kaip išsirinkti tinkamą Cat6 ar Cat5e kabelį?

• Nustatykite, ar jums reikalinga 10 Gbps sparta per artimus atstumus (turint reikiamą įrangą).
• Apsvarstykite kainą ir reikalingą lankstumą įrengimo vietoje.
• Pasirinkite patikimą prekės ženklą ir įrankius, kurie užtikrina aukštą kokybę ir patikimumą.

Kabelių įrengimo praktika namuose: įrankiai, darbas ir patarimai

Prieš pradėdami montavimą, įvertinkite darbo vietą ir įrankius. Dažnai pasitaikanos Cat6 kabelių problemos - persikirtimai, signalo praradimas ir fizinis kabelių pažeidimas. Priežiūra apima reguliarų patikrinimą, ar nėra pažeidimų, švarą, dulkių pašalinimą, kabelių organizavimą ir ženklinimą. Nepamirškite, kad kabeliai neturėtų būti stipriai prispausti ar perlenkti, nes tai kenkia jų tarnavimo laikui.

Prieš pradedant montavimą, rekomenduojama įvertinti tinklo reikalavimus ir jo išdėstymą. Dažnai paslaugų tiekėjai pasirūpina ir interneto kabelio pajungimu, tad galima kreiptis į specialistus, ypač jei nėra įgūdžių.

Montuojant sieninius kištukinius lizdus ar šakotuvus, gali prireikti skylmušio įrankio. Užtikrinkite, kad kabeliai būtų tinkamai išvedami ir organizuoti, kad diskretiškai atrodytų ir nekeltų trukdžių.

Teorinė Interneto kabelių įvairovė: ką apie CAT5e, CAT6, CAT6A žinoti?

CAT5e - 5 kategorijos, patobulintas visų laikų standartas, palaikantis iki 1 Gbps greitį iki 100 m. CAT6 - naujesnis standartas, palaikantis iki 10 Gbps per trumpesnį atstumą ir suderinamas su Cat5e, dažnai naudojamas įrengimams nuo maršrutizatoriaus iki įrenginių. Cat6A suteikia dar didesnį pralaidumo pažadą iki 10 Gbps iki 100 m. Cat7 ir Cat8 yra naujesni bei labiau specializuoti variantai, dažnai naudojami išimtiniais atvejais ir vadinami labiau profesionaliai, su griežtesnėmis reikalavimais dėl ekranavimo ir dažnių diapazonų.

Teisinga kabelių schema reikalinga ne tik ryšiui, bet ir gedimų šalinimui bei techninei priežiūrai. Cat6 laidų schema gali atitikti T568A arba T568B standartą. Svarbu yra nuoseklumas visame tinkle: jei viename gale pasirinktas T568A, kitame gale turi būti tas pats standartas. Tinkamai ženklinti ir dokumentuoti laidų schemą - svarbu vėlesniam gedimų šalinimui.

Praktiški patarimai dėl įrangos ir įrankių pasirinkimo

Rinkdamiesi Cat6 kabelius ir įrangą, atkreipkite dėmesį į našumo reikalavimus, garantijas bei patikimumą. Patikimi prekių ženklai dažnai siūlo papildomus įrankių rinkinius: pjovimo peilius, perforavimo įrankius, tinklo diegimo įrankių rinkinius. Taip pat svarbu nepamiršti kabinavimo ir organizacijos - tvarkinga kabelių išdėstymas pagerina tinklo patikimumą ir priežiūrą.

Trumpos santraukos dažnai užduodamų klausimų atsakymai

• Kokia yra pagrindinė RJ45 jungties funkcija? - RJ45 yra standartinis galinis kištukas tinklo kabeliams naudojamas jungti į tinklo įrangą.
• Kuo skiriasi 568A ir 568B schemos? - Skiriasi laidų spalvų išdėstymu, kurias poras priskiriama kiekvienam laidui, tačiau abi schemos veikia teisingai laikantis nuoseklumo.
• Ar Cat6A kabeliai tinka tik 10 Gbps? - Cat6A palaiko iki 10 Gbps iki 100 m, tačiau gali būti naudojami ir žemesniam greičiui, priklausomai nuo įrangos palaikymo.
• Kokie įrankiai būtini kabelių montavimui? - Stripper, crimping įrankis, RJ45 kištukai, kabelio testeris, peilis.

Naudinga įrankių santrauka

Kai planuojate Cat6 ar Cat5e diegimą, labai svarbu įvertinti tinklo poreikius, planuoti išdėstymą ir naudoti kokybiškas priemones. Tinkamai įrengtas tinklas užtikrina stabilų ryšį, didelį pralaidumą ir ilgaamžiškumą.
