20mm vamzdžio kryžminis sujungimas yra svarbi dalis kuriant patikimas ir efektyvias vamzdynų sistemas. Tinkamas jungčių pasirinkimas užtikrina ilgaamžiškumą, sandarumą ir patogų montavimą įvairiais pramonės sektoriais. Šiame straipsnyje aptarsime pagrindinius standartus, tradicinius ir modernius vamzdžių sujungimo būdus, su dėmesiu 20 mm vamzdžių savybėms bei jų praktiškai taikomus sprendimus.
Pagrindiniai standartai ir taikymo sritis
Darbinis slėgis ir jungtys dažnai atitinka tarptautinius standartus, tokius kaip:
- UNI 9561: 2006
- DIN 8076: 2007
- ISO 14236: 2000
- GW 335-B3: 2011
- SANS 14236: 2003
- AS / NZS 4129: 2008
Polietileniniams (PE) vamzdžiams taikomi standartai:
- UNI 7990: 2004
- UNI EN 12201-2: 2004
- DIN 8074: 1999
Vamzdžių sujungimai turi būti suderinti pagal:
- DM 174 06/04/2004
- BS 6920: 2000
- W270
- KTW Sriegis pagal ISO 7-1: 2007
- UNI EN 10226-1: 2006
- UNI EN ISO 228-1: 2003
- ANSI ASME B1.20.1: 1983 m
Taip pat flanšinės jungtys atitinka:
- UNI EN 1092-1: 2007
- ISO 7005-1: 2011
Tarp medžiagų, kurioms tinkami standartai ir jungtys, yra HDPE bei LDPE vamzdžiai 20 mm ir 25 mm diametro. Darbinis slėgis tokiose sistemose gali siekti iki 10 barų.
Tradiciniai vamzdžių sujungimo metodai

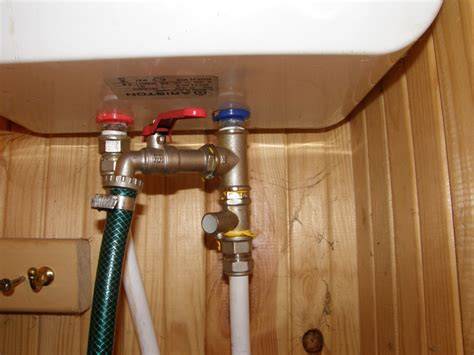

Vamzdynų sistemose srieginių jungčių naudojimas yra vienas dažniausių metodų, ypač laidomos medžiagos atviruose vamzdžiuose. Cinkuoto plieno vamzdžiai iki 100 mm rekomenduojami sujungti būtent sriegiais. Taip pat sriegines jungtis dažnai taiko plieniniai-plastikiniai kompozitiniai vamzdžiai.
Svarbu: cinkuoto plieno vamzdžių sriegimo metu pažeistos atviros dalys turi būti apdorotos antikorozine medžiaga, o suvirinimo ar flanšo vietose būtinas antrinis cinkavimas arba antikorozinis apdorojimas.
Flanšinės jungtys dažniau taikomos didesnių skersmenų vamzdžiams, ypač vožtuvuose, vandens skaitikliuose ar siurbliuose, kur būtina dažnai išardyti dalis remontui ar patikrinimui.
Suvirinimas yra skirtas necinkuotiems plieno vamzdžiams, dažniausiai potinkinėms ar aukštybinių pastatų vamzdynų dalims. Varinių vamzdžių sujungimas atliekamas specialiomis jungtimis arba suvirinant lizdą arba movą, nukreiptą į terpės srauto kryptį.
Modernūs vamzdžių sujungimo sprendimai
Griovelio tipo jungtis (spaustuvų jungtis) tinka vandens, oro kondicionavimo, gaisro gesinimo sistemoms nuo 100 mm cinkuoto plieno vamzdžių. Šis metodas pasižymi paprastu, saugiu veikimu ir leidžia sutaupyti montavimo laiką bei darbą.
Aliuminio-plastikiniai kompozitiniai vamzdžiai dažniausiai suspaudžiami srieginėmis jungtimis su jungiamąja veržle. Panašiu principu galima sujungti ir varinius vamzdžius.
Nerūdijančio plieno suspaudimo jungtys yra ekonomiška ir patogi alternatyva tradiciniams metodams, užtikrinant sandarumą ir tvirtumą be suvirinimo ar klijavimo.
Polipropileno (PPR) vamzdžių sujungimas dažnai atliekamas karšto lydalo būdu naudojant specialų aparatą.
Lizdinės jungtys ypač populiarios jungiant vandentiekio bei drenažo ketaus vamzdžius, tiek lankstiems, tiek standiems sprendimams, užtikrinant sandarumą guminiu žiedu arba asbestcemenčiu.

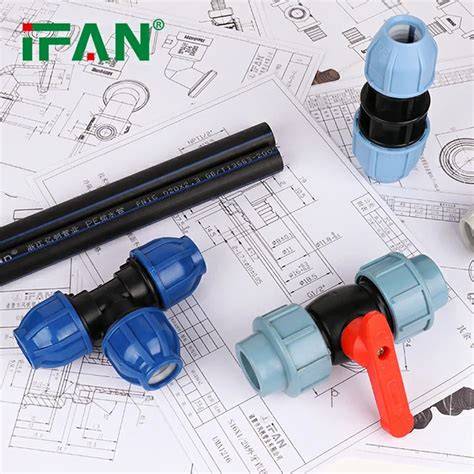

Didelio tankio polietileno (HDPE) vamzdžių jungimo metodai
HDPE vamzdžiai vertinami dėl stiprumo, šalčiui ir cheminėms medžiagoms atsparumo bei ilgaamžiškumo. Jų sujungime naudojami šie būdai:
- Karšto lydalo suvirinimas - vamzdžių galų kaitinimas iki lydimos būsenos ir jutiminis prispaudimas sukuriant tvirtą vientisą jungtį.
- Elektrofuzinis suvirinimas - naudojama elektros srovė specialioms detalėms kaitinti ir lydyti, dėl ko elementai susilieja.
- Elastomeriniai sandarinimo žiedai - naudojami mažuose vamzdžiuose ar lankstesniems junginiams, užtikrinant sandarumą be terminio poveikio.
- Flanšinės jungtys - HDPE vamzdžių sujungimui su metalo arba kitomis medžiagomis, kai terminis sujungimas neįmanomas. Naudojami varžtai ir tarpikliai sandarumui.
Jungčių pasirinkimas priklauso nuo vamzdžio paskirties, skersmens ir jungties medžiagos.
Vamzdžių renovacijos ir kanalizacijos sistemų jungtys
Yra technologijos leidžiančios atnaujinti senus vamzdynus įstatant naujus vamzdžius to paties skersmens, sumažinant juos 7-14%, tokiu būdu sutaupant darbų apimtis. Prieš renovacijos darbus atliekama vamzdyno plovimo ir videodiagnostika, o įtraukiamas naujas vamzdis traukiamas gervės pagalba per skersmens mažinimo įrenginį.
Kanalizacijos sistemoje dažnai naudojami ketaus, PVC, HDPE ar polipropileno vamzdžiai, kurių jungtys turi būti itin sandarios.
Ketaus vamzdžių sujungimas tradiciškai daromas su cemento skiediniu arba lizdiniu metodu, naudojant dervos sruogas, cementą ar guminius sandariklius.
Plastikinių vamzdžių (PVC, HDPE, polipropileno) jungtys užtikrinamos guminiu sandarinimo žiedu lizduose arba klijavimo būdu, kai vamzdžių galai paruošiami, sutvarkomi ir sujungiami specialiais klijais.
Kontaktinis suvirinimas taikomas įvairių medžiagų vamzdžiams - ketaus, plieno, plastiko - sujungti.
Perėjimo jungtys tarp įvairių medžiagų vamzdžių dydžių užtikrina sandarumą ir patikimumą, pvz., perėjimas iš 110 mm plastiko į ketaus vamzdį naudojamas šiuolaikinėse kanalizacijos sistemose.
Lizdo jungties svarba ir funkcijos
- Palengvina ir pagreitina dujotiekio montavimą.
- Užtikrina sandarų ir patvarų vamzdžių sujungimą.
- Leidžia sujungti elementus iš įvairių medžiagų be papildomų jungiamųjų detalių.
- Veikia kaip standikliai, apsaugodami nuo deformacijų ir pažeidimų.
- Palengvina vamzdžių išmontavimą taisymo ar keitimo atveju be jų pjovimo.
Visgi, nepaisant daugybės privalumų, lizdinės jungties struktūros nėra tinkamos visoms sistemoms ir taikymams, todėl sprendimas priklauso nuo specifinių projektų reikalavimų.
