sandariklių tipai, naudojami srieginėms jungtims sandarintiŠildymo sistemos sandariklis yra paklausus šiais atvejais:vandens vamzdžių įrengimas, kai vamzdžiai sujungiami sąsajoje;šildymo sistemų srieginių jungčių sandarinimas;mažų įtrūkimų, kurie dažnai atsiranda veikiant vamzdžių ruošiniams, pašalinimas;pašalinti nuotėkius, kurie laikui bėgant susidaro vamzdžių ir jungiamųjų detalių sandūroje ir gali sukelti slėgio juose sumažėjimą.
Atsižvelgiant į kiekvieną iš nagrinėjamų situacijų, parenkamas kompozicijos tipas, kuris yra optimalus nurodytoms tikslams. Tuo pačiu metu neatmetama galimybė naudoti universalius karščiui atsparius sandariklius vamzdžių šildymui. Sandariklio veislėsAkrilo sandariklio tepimo ant srieginės jungties metodas.
- Vietinis gamintojas siūlo didžiulį sandarinimo junginių asortimentą, kuris turi savo ypatybes, privalumus ir trūkumus. Teisingas tinkamiausio vardo pasirinkimas galimas tik susipažinus su kiekvienu iš jų.
- AkrilasŠildantis sandariklis iš akrilo oligomerų grupės yra paprasčiausias specialių polimerų mišinys. Jis tinka sandarinti šildymo vamzdynus, tačiau yra labai jautrus dideliems karščiams ir šalčiams: pirmuoju atveju jis sutrūkinėja, antruoju - sukietėja ir sutrupa. Todėl šiuos junginius leidžiama naudoti tik vidaus darbams. Nepaisant to, kad akrilo sandarikliai priklauso drėgmei atsparių grupių, nuolat kontaktuojant su vandeniu, jų klijavimo savybės blogėja.
- Tiokolo hermetikas naudojamas plačiame temperatūros diapazone nuo -50 iki +1300 laipsnių
- Polisulfido arba tiokolio junginiai yra vieni iš patvariausių iš visų žinomų sandariklių tipų. Jų gamybai naudojami šie komponentai: bazė; karščiui atsparios kietėjančios pastos; priedai vulkanizacijai pagreitinti. Tiokolų mišinys paruošiamas prieš pat dedant į saugomą teritoriją; paruoštą dalį reikia sunaudoti per 2 valandas.
- Tiokolų sandariklių privalumai: struktūros elastingumas; atsparumas cheminėms medžiagoms, UV spinduliams, taip pat degalams ir tepalams; galimybė naudoti esant įvairiausiam temperatūros diapazonui (nuo -50 iki +1300 laipsnių); geras sukibimas su plieninėmis konstrukcijomis. Trūkumai: toksiškumas ir didelė medžiagos kaina, taip pat poreikis ją paruošti mažomis porcijomis.
SilikonasDažniausias universalus sandariklio variantas yra silikonasSilikoniniai sandarikliai yra vieni paklausiausių iš visų rinkoje siūlomų preparatų. Su jų pagalba galima uždaryti bet kokio sudėtingumo sąnarius, taip pat be jokių problemų pašalinti aptiktą nuotėkį. Juos leidžiama naudoti esant 32-62 laipsnių temperatūros svyravimams. Silikoniniai hermetikai turi viską, ko reikia aukštos kokybės sandarinimui: stiprumą, elastingumą ir galimybę prasiskverbti į sunkiai pasiekiamas vietas. Perkant svarbu atidžiai išnagrinėti įsigyto sandariklio sudėtį. Kai kuriose iš jų esančios rūgštys yra labai aktyvios ir gali sunaikinti junginį.
PoliuretanasPoliuretano sandariklis naudojamas pramoninėse patalpose, kad pailgintų jungčių tarnavimo laikąŠis sandariklio tipas kartu su polisulfido tipu taip pat reiškia oligomerų grupę, plačiai naudojamą statyboje. Poliuretano junginių ypatybės yra atsparumas išorės poveikiui, taip pat ilgas tarnavimo laikas. Jie yra dviejų versijų: vieno ir dviejų komponentų. Pirmieji mėginiai yra pigesni, tačiau užšaldyti reikia ilgiau. Be to, jie išsiskiria padidėjusiu elastingumu, geru sukibimu, atsparumu stipriai šilumai ir korozija. Dėl didelių išlaidų šio tipo sandariklis praktiškai nenaudojamas buitinėms reikmėms.
SkystasSkysto tipo sandarikliai naudojami ten, kur nėra galimybės patekti į pažeistą vietą ar nuotėkio vietą. Jo veikimo principas grindžiamas tuo, kad kompozicija kartu su aušinimo skysčiu pilama į vamzdžių ertmę. Pažeistoje dujotiekio dalyje jis reaguoja su deguonimi ir sandarina tarpą dėl polimerizacijos.
Radiatorių ir jiems tiekiamų šildymo sistemos vamzdžių sandariklis turi atitikti šiuos reikalavimus: naudotojimo paprastumas; atsparumas ugniai ir atsparumas stresui; dideli sukibimo ir stiprumo rodikliai; naudojimo saugumas. Tokios konstrukcijos turi greitai sustingti, užtikrinant reikiamą sandarinimo efektą vamzdžių ir baterijų, naudojamų patalpoms šildyti, sandūroje. Į šiuos veiksnius reikia atsižvelgti renkantis tinkamą apsauginės kompozicijos tipą.
Parengiamoji veiklaPrieš tepant sandariklį, siūlai nuvalomi ir nuriebalinami. Parengiamosios procedūros prieš pašalinant gedimą ar nuotėkį svarstomos naudojant skystų struktūrų pavyzdį. Prieš juos naudojant reikės išsiaiškinti reikiamą kompozicijos koncentraciją, įpilamą į karštą aušinimo skystį, cirkuliuojantį per vamzdžius. Nustatant šį parametrą daroma prielaida, kad kiekvienam 80 litrų nešiklio pakanka vieno litro sandariklio. Bendras jo tūris apskaičiuojamas pridedant šiuos viso vamzdynų tinklo rodiklius - sandariklio sunaudojimą baterijoms ir katilo elementams.
Savireguliuojantys šildymo kabeliai gali būti montuojami tiek plastikinių, daugiasluoksnių, metalinių bei kitokios struktūros vamzdžių apaugai nuo užšalimo. Pačiose blogiausiose sąlygose testuoti kabeliai (uždaroje izoliuotoje erdvėje, kai neturėjo galimybės atiduoti savo šilumos šildomam objektui) neviršijo 84°C temperatūros. Bet kokiu atveju būtinai reikalinga termoizoliacija ant vamzdžio. Tik tai užtikrina patikimą vamzdžio apsauga nuo užšalimo, bei taupo energiją. Izoliacijos storis priklauso nuo vamzdžio diametro bei žemiausios galimos aplinkos temperatūros.
SVARBU: Kai savireguliuojantis kabelis įjungiamas šaltu metu, jis pradeda dirbti maksimaliu pajėgumu ir galimas energijos sunaudojimo šuolis, kol prasidės šildymo procesas. Paskaičiuoti vamzdžio apsaugai nuo užšalimo reikalingą Optiheat savireguliuojantį kabelį yra labai nesudėtinga. Pagrindinis šių kabelių privalumas yra tas, kad juos galima parinkti ir atkirpti bet kokio ilgio, o šildymo efektyvumas visu kabelio ilgiu išlieka nepakitęs. Gali būti ribojamas tik maksimalus kabelio ilgis (2 lentelė).
1. Pagal 4 lentelę galima parinkti reikalinga kabelio tipą pagal reikalingą galingumą. Priklausomai nuo vamzdžio šilumos nuostolių pasirenkamas Optiheat 9 ar Optiheat 15/30 kabelis. Jeigu vamzdžio diametras ir šilumos nuostoliai yra didesni negu 15W/m, tai įsivedamas kabelio ilgio koeficientas kuris ir nurodys reikiamą galingumą bei kabelio ilgį. 2. Savireguliuojantys kabeliai gali būti karpomi bet kurio ilgio, turėdami ta patį galingumą tiesiniam metrui. Kabeliai gali susiliesti tarpusavyje, persikloti, ar būti skirtingos temperatūros aplinkoje. Kabelio ilgis dažniausiai atitinka vamzdžio ilgį, pridėjus, priklausomai nuo sklendžių kiekio ir jų dydžio, papildomą kabelio ilgį (apie 10-15%).
Paskaičiavimai pateikti pavyzdyje: Turime 100m vamzdį 168Ø, izoliacija 50mm. Pagal 4-ają lentelę paskaičiuojame, kad su šiomis techninėmis sąlygomis bei žemiausia aplinkos temperatūra -25°C reikalingas galingumas vamzdžio apsaugai nuo užšalimo, įvertinus temperatūros nuostolio koeficientą bus 19,74W/m. Padauginę šį skaičių iš vamzdžio ilgio ir padalinę iš kabelio galios (15W/m) gausime kad minėtam vamzdžiui reikalingą ~132m Optiheat 15/30 kabelio. SVARBU: Ribojamas maksimalus savireguliuojančio kabelio ilgis. Jis neturi viršyti 2-oje lentelėje nurodytų reikšmių. Ilgis priklauso nuo kabelio instaliavimo ir eksploatavimo sąlygų.
1. Optiheat kabeliai gali būti jungiami tiesiogiai prie paskirstymo dėžutės, naudojant EFPLP2 jungiamųjų movų, arba tiesiog prie jungiamojo elektros kabelio, naudojant EFPLP1 jungiamųjų movų komplektą. SVARBU: montuojant ir projektuojant vadovautis “Elektros saugos taisyklių” (EST), “Vartotojų elektros įrenginių techninio eksploatavimo taisyklių“ (EET) ir “Elektros įrenginių įrengimo taisyklių” (EĮĮT) reikalavimais.
1 pav. EFPLV1 įvorė kabelio Optiheat 9 instaliavimui vamzdyje. 2 pav. Optiheat 9 kabelio montavimas vamzdyje. Temperatūros daviklis montuojamas vamzdžio viršuje. Šildymo kabelis visada montuojamas apatinėje vamzdžio dalyje, kad šiluma per vamzdį tolygiai sklistų į vidų. Kabelis turi būti truputį pakreiptas įstrižai nuo vamzdžio centro, kad nebūtų šildomi galimi nešvarumai susikaupę vamzdžio dugne. 3 pav. Vieno arba dviejų šildymo kabelių instaliavimas ant vamzdžio. Visada rekomenduojama termoizoliacija ant vamzdžio, o kabelis ir temperatūros daviklis montuojami po izoliacija. Geriausia tam tinka termostatas ECO500, komplektuojamas su temperatūros davikliu. Termostatas ECO500 sumontuotas virštinkinio montavimo montažinėje dėžutėje. Jis turi IP55 apsaugos klasę, taigi gali būti montuojamas lauko sąlygomis, prie pat šildomojo objekto. Jeigu reikalingas termostatas montavimui į skydelį, tam naudojamas ECO910 modelis. ECO500 temperatūros reguliavimo ribos +2…+35°C.
1 lentelė. Atitinkamos spalvos savireguliuojantys Optiheat šildymo kabeliai. Optiheat 9, 15/30 kabeliai turi vandeniui nelaidų ir mechaniškai tvirtą išorinį izoliacinį sluoksnį, užtikrinantį kabelio patikimumą. Optiheat 15/30 yra atsparus UV spinduliavimui. 4 Lentelė. Vamzdžio temperatūros nuostoliai (W/vamzdžio metrui). 1ame stulpelyje - vamzdžio išorinis skersmuo. 2 ame stulpelyje vamzdžio termoizoliacijos storis. Kituose stulpeliuose norimos vamzdžio ir galimos aplinkos temperatūros skirtumas; t.y. norint, kad vamzdis neužšaltų prie -25°C, reikia pasirinkti 30°C stulpelį. Gauta reikšmė dauginama iš temperatūros nuostolio koeficientiento 1,4. Taip gaunama vamzdžio temperatūros nuostolių reikšmė W/vamzdžio metrui, kuri atitinka pasirenkamo šildymo kabelio galingumą W/kabelio metrui. Pavyzdys: Išorinis plastikinio vamzdžio diametras yra 50 mm, numatomas izoliacijos storis 50 mm, temperatūrų skirtumas 30°C. Tada temperatūros nuostoliai 5,9W/m. Optimaliai pasirenkamas koeficientas 1,4, kuris padeda surasti reikiamą apsaugai nuo užšalimo metro galingumą 5,9 x 1,4 = 8,26 W.
El. Laidų jungtys yra esminiai elektros komponentai, sujungiantys du ar daugiau laidų, kad būtų sukurtos saugios ir patikimos elektros jungtys. Saugos įspėjimas: Prieš dirbdami su elektros jungtimis, visada išjunkite maitinimą grandinės pertraukikliu. Netinkamas laidų prijungimas gali sukelti elektros gaisrą, elektros smūgį arba sugadinti įrangą. Laidų jungtys - tai įtaisai, skirti sujungti elektros laidus, išlaikant elektros tęstinumą ir užtikrinant izoliaciją.
- Ekspert patarimas: Pasirinkite vielinės veržlės dydį pagal visų jungiamų laidų bendrą skerspjūvio plotą.
- Saugos įspėjimas: Įsitikinkite, kad svirtinės jungtys atitinka jūsų konkrečius įtampos ir srovės reikalavimus.
- Ekspert patarimas: Prieš pasirinkdami jungtis, naudokite vielos matuoklį, kad patikrintumėte tikrąjį laido skersmenį.
- Saugos įspėjimas: Niekada nenaudokite izoliacinės juostos kaip vienintelės laidų jungimo priemonės. Naudokite jungtis, specialiai skirtas drėgnoms vietoms ir turinčias atitinkamą IP apsaugos klasę.
- Vielinės veržlės išlieka standartu daugumai gyvenamųjų patalpų, o užspaudžiamos jungtys puikiai tinka automobilių ir pramoninėje aplinkoje.
Atliekant elektros instaliacijos darbus svarbiausia užduotis yra ne tik tinkamai nutiesti laidus, bet ir užtikrinti ilgalaikę jų apsaugą. Elektros kabeliai yra kiekvienos elektros sistemos pagrindas, todėl jų izoliacijos pažeidimai gali sukelti rimtų problemų: nuo energijos tiekimo sutrikimų iki realaus gaisro pavojaus. Dėl šios priežasties gofruoti vamzdžiai tampa nepakeičiamu sprendimu tiek buitinėse, tiek pramoninėse instaliacijose. Tačiau, siekiant pasirinkti tinkamiausią variantą, naudinga žinoti, kokie kriterijai yra svarbiausi ir kokių pasirinkimo klaidų reikėtų vengti.
Gofruoti vamzdžiai pirmiausia atlieka apsauginę funkciją. Šie instaliaciniai vamzdžiai sukuria barjerą tarp laido izoliacijos ir išorinės aplinkos. Tai reiškia, kad, naudojant gofruotus vamzdžius, instaliaciniai kabeliai nebus pažeisti mechaninio poveikio, tiesioginio kontakto su statybinėmis medžiagomis ar staigių temperatūros pokyčių. Dar viena svarbi savybė - gofra laidams užtikrina ir patogumą ateityje. Jei atsiras poreikis pakeisti ar pridėti papildomų laidų, juos bus galima paprastai ištraukti iš gofros ir įvesti naujus, neardant sienų ar grindų dangos.
Renkantis gofruotą vamzdį, vienas svarbiausių pasirinkimo kriterijų yra jo skersmuo. Jei laidų skaičius ir jų storis yra dideli, būtina rinktis didesnio skersmens gofruotą vamzdį. Pavyzdžiui, gofra 50 mm tinka situacijoms, kai planuojama tiesti daug kabelių, arba norima turėti atsargą ateities poreikiams. Prieš pasirenkant gofruotą vamzdį, patariama ne tik suskaičiuoti esamus laidus, bet ir pagalvoti apie galimą instaliacijos plėtrą. Vidaus patalpose dažniausiai naudojami plonesni plastikiniai gofruoti vamzdžiai. Tokia gofra laidams yra lanksti, nesunkiai paslepiama po tinku ar gipso kartonu. Ji apsaugo kabelius nuo kontakto su statybinėmis medžiagomis, kurios ilgainiui gali pažeisti izoliaciją. Būtent vidaus instaliacijoms rekomenduojama rinktis gofruotus vamzdžius, kurie atsparūs smulkiems mechaniniams pažeidimams ir yra patogūs montuoti. Čia dažnai pakanka 16-25 mm skersmens, tačiau svarbu įvertinti ir tai, ar nebus jungiamų kelių sistemų vienu metu. Lauko sąlygos yra gerokai sudėtingesnės. Čia gofra laidams po žeme turi būti atspari drėgmei, šalčiui, karščiui bei mechaniniam slėgiui. Paprasta plastikinė gofra tokiose sąlygose gali greitai prarasti savo savybes. Dėl šios priežasties požeminėms instaliacijoms būtina rinktis sutvirtintus gofruotus vamzdžius, kurie ilgainiui išlaiko savo formą ir neleidžia į vidų patekti vandeniui ar purvui. Jeigu instaliaciniai laidai tiesiami lauke, būtina atkreipti dėmesį ir į gofros atsparumą ultravioletiniams spinduliams. Naudinga žinoti, kad ne visi gofruoti vamzdžiai yra gaminami iš tų pačių medžiagų. Pigesni variantai dažniausiai skirti paprastoms vidaus instaliacijoms, tačiau yra ir pažangesnių sprendimų, atsparių ugniai ar cheminiam poveikiui. Renkantis gofruotus vamzdžius, taip pat svarbu atkreipti dėmesį į atsparumo klasę, kuri nurodo, kokioms sąlygoms pritaikytas vamzdis. Siekiant išsirinkti tinkamiausią sprendimą, pirmiausia reikėtų atsakyti į kelis klausimus: ar instaliacija bus vidaus, lauko ar požeminė? Koks bus laidų skaičius ir jų storis? Ar planuojama sistemos plėtra ateityje? Vėliau turėtų būti pasirenkamas tinkamas gofruoto vamzdžio skersmuo, medžiaga ir papildomos savybės - atsparumas UV spinduliams, drėgmei ar ugniai. Taip pat svarbu atsižvelgti ir į montavimo patogumą. Renkantis gofruotą vamzdį, svarbu įvertinti visas technines sąlygas. Tik taip būsite tikri, kad Jūsų instaliacija bus patikima, saugi ir ilgaamžė.

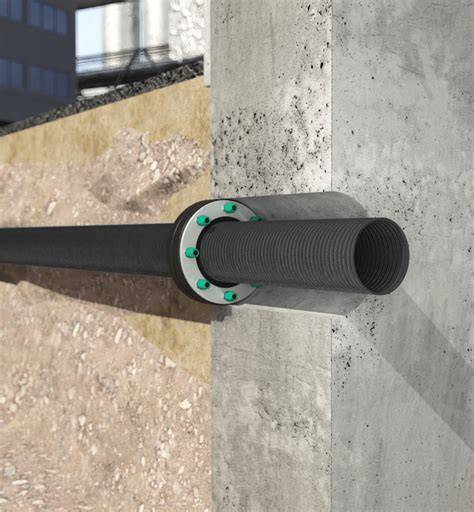

E-kabelita.lt savo klientams siūlo platų gofruotų vamzdžių asortimentą - nuo sprendimų vidaus instaliacijoms iki tvirtų gofruotų vamzdžių, tinkamų požeminiam montavimui ar darbams lauko sąlygomis. Ieškote patikimų ir ilgaamžių vamzdžių sandarinimo sprendimų betoninėje sienoje? KRASO užspaudžiami sandarikliai - tai aukščiausios kokybės gaminiai, užtikrinantys hermetišką vamzdžių, kabelių ir kitų inžinerinių tinklų sandarinimą betoninėse konstrukcijose.Šie sandarikliai yra skirti greitam ir patikimam vamzdžių ir kabelių sandarinimui betone. Jie yra nepakeičiami įrengiant inžinerinius tinklus pastatų statybos metu, užtikrinant ne tik sandarumą, bet ir konstrukcijos ilgaamžumą.
Privalumai ir montavimo ypatumaiVienas iš pagrindinių KRASO sandariklių privalumų yra paprastas ir greitas montavimas. Jie galimi montuoti negręžiant skylių, o tai žymiai taupo laiką ir pinigus. Alternatyviai, KRASO sandarikliai gali būti montuojami į specialias įdėtines detales, kas dar labiau palengvina ir pagreitina statybos procesą. Toks montavimo būdas yra ypač naudingas, kai reikia užtikrinti maksimalų sandarumą ir išvengti galimų pratekėjimų ar kitų problemų ateityje. KRASO sandarikliai sukurti atlaikyti didelius slėgius ir temperatūros svyravimus, todėl jie yra tinkami naudoti įvairiose statybos srityse.
Techniniai duomenys ir tipaiKRASO siūlo įvairius sandariklių tipus, atitinkančius skirtingus poreikius ir pramonės standartus. Tarp jų yra modeliai, žymimi kaip ED, DD ir VD. Kiekvienas tipas yra sukurtas specifinėms reikmėms ir užtikrina optimalų sandarinimą atitinkamoms apkrovoms ir sąlygoms. Daugiau informacijos apie techninius duomenis ir konkrečių modelių ypatybes galima rasti gamintojo dokumentacijoje. Tai leidžia pasirinkti tinkamiausią sprendimą kiekvienam projektui, atsižvelgiant į vamzdžių diametrą, medžiagą ir eksploatavimo sąlygas.
Karšto rūkymo skumbrės salotosPaskirtis ir pritaikymasPagrindinė KRASO sandariklių paskirtis - greitas ir patikimas vamzdžių bei kabelių sandarinimas betone. Jie plačiai naudojami įvairiuose statybos objektuose, įskaitant gyvenamuosius namus, pramoninius pastatus, inžinerinius statinius ir infrastruktūros projektus.Dėl savo universalumo ir patikimumo, šie sandarikliai yra puikus pasirinkimas užtikrinant ilgaamžį ir saugų pastatų funkcionavimą. Inžinieriniai sprendimai Tadas V. Dirbame visoje Lietuvoje.
Vokiški sandarikliai suteikia visas galimybes patikimai užsandarinti vieno ar kelių vamzdžių skyles ar jau įbetonuotus dėklus. Pasirinkimas - nuo uždarų sandariklių, skirtų montuoti pirmą kartą, iki padalijamų sandariklių, skirtų jau paklotiems vamzdžiams sandarinti. Kiekvienam reikalavimui galime pasiūlyti idealų suspaudžiamą sandariklį, pritaikytą milimetro tikslumu ir tinkantį universaliam naudojimui statybvietėje, centriniam ar ekscentriniam užsandarinimui, įvairaus diametro vamzdynams. Greita ir ekonomiška. Ieškote patikimų ir ilgaamžių vamzdžių sandarinimo sprendimų betoninėje sienoje?
KRASO sandarikliai - tai aukščiausios kokybės gaminiai, užtikrinantys hermetišką vamzdžių, kabelių ir kitų inžinerinių tinklų sandarinimą betoninėse konstrukcijose. Paprastas ir greitas montavimas: KRASO sandarikliai galimi montuoti negręžiant skylių, o montuojant KRASO įdėtinėse detalėse, taupant Jūsų laiką ir pinigus. Paskirtis: skirtas greitam ir patikimam vamzdžių ir kabelių sandarinimui betone. Techniniai duomenys: čia. Techniniai duomenys: ED, DD, VD. Techniniai duomenys: čia.
PSI LINK-SEAL® modulinio sandariklio montavimo vaizdo įrašas
Techninė atmosfera: Šalia pasirinkimo svarbu įvertinti, ar jūsų projektas reikalauja negręžiamų arba įdėtinių sprendimų, kokie vamzdžių diametrai, kokios eksploatavimo sąlygos, ir ar būtina maksimali sandara betono konstrukcijoje. KRASO siūlo sprendimus, kurie atitinka šiuos reikalavimus ir užtikrina patikimą sandarą bei ilgaamžiškumą.
Be to, svarbu nepamiršti paruošiamųjų darbų - prieš diegiant sandariklius būtina patikrinti sąlygas, paruošti paviršius ir užsandarinti jungtis, kad būtų užtikrintas maksimalus efektyvumas ir sauga.
