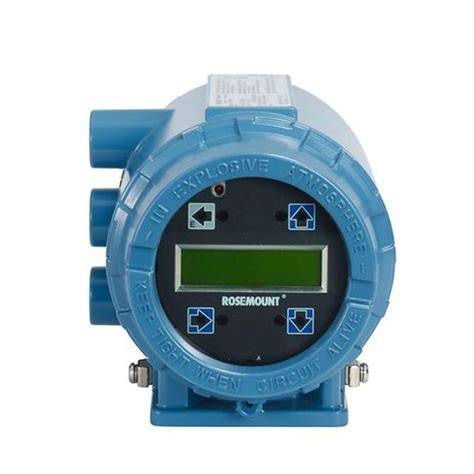

FLOW 38 MID versija leidžia srauto matuoklį naudoti komunalinės apskaitos matavimams, taip pat turi sertifikatą, leidžiantį jį naudoti geriamajam vandeniui. Elektromagnetinis srauto ir debito matuoklis FLOW38 MID yra tikslus matavimo prietaisas, skirtas elektrai laidžių skysčių srautui matuoti. Dėl plataus konfigūracijų pasirinkimo šis prietaisas gali būti naudojamas daugelyje pramonės šakų.
Techniniai parametrai ir konstrukcija
- Vidinis vamzdžio skersmuo: DN10...DN400
- Srauto greitis - dviejų krypčių (min./maks.): 0,1…12 m/s
- Tikslumas: 0,2 % esant 1:100 diapazone, 0,5 % esant 1:200 diapazone
- Maksimali terpės temperatūra priklausomai nuo vidinės dangos: 150 °C
- Dangos medžiagos: guma, teflonas, keramika
- Maksimalus darbinis slėgis: iki 16 bar
- Išėjimo signalas: impulsinis, 4-20 mA, RS485 (Modbus RTU/M-bus)
- Papildomas IoT modulis leidžia išmatuotas vertes perduoti bevieliu NB-IoT į debesį
- Proceso jungtys: flanšinės, srieginės
- Maksimali aplinkos temperatūra: 50 °C
- Maitinimo šaltinis: 24 VAC/VDC, 110-240 VAC/DC

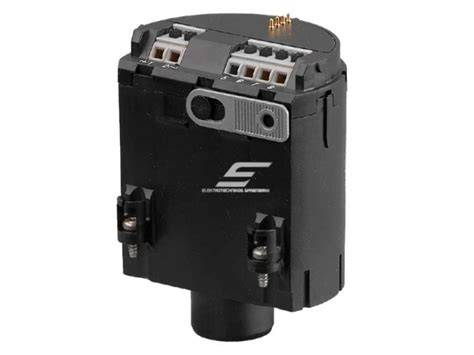

Elektronikos blokas ir prisitaikymas prie proceso
Elektronikos blokas (ekranas) gali būti jungiamas tiesiai prie korpuso ir pasukamas iki 350° kampu, kad būtų patogu stebėti rodmenis. Galimos įvairios proceso jungčių versijos, užtikrinančios lankstumą diegime bei integracijose į jau veikiančias sistemas.
Produkto funkcijos ir privalumai
- Didelis sudėtingų procesų pritaikomumas dėl plataus konfigūracijų pasirinkimo
- Milžiniškas tikslumas tiek 1:100, tiek 1:200 diapazonuose
- Galimybė naudoti matavimus komunalinėje apskaitoje ir geriamajam vandeniui (MID sertifikatas)
- Matavimo duomenų perdavimas per prievadus RS485/M-bus ir 4-20 mA
- IoT modulis leidžia nuotolinį duomenų perdavimą į debesį NB-IoT ryšiu
Aplinkos sąlygos ir apsauga
Aplinkos temperatūra iki 50 °C užkertama dėl įrenginio konstrukcijos, o maksimalus darbinis slėgis iki 16 bar užtikrina saugų darbą daugelio terpių sąlygomis. Dangos medžiagų pasirinkimas (guma, teflonas, keramika) leidžia atlaikyti įvairias chemines ir mechanines apkrovas bei užtikrina ilgaamžiškumą.
Instrukcija ir diegimas
- Nustatykite vamzdžio skersmenį (DN10…DN400) ir pasirinkite tinkamą dangos medžiagą.
- Įstatykite matuoklį į proceso liniją su atitinkamomis jungtimis (flanšinėmis arba srieginėmis).
- Prisijunkite prie RS485 (Modbus RTU/M-bus) ar 4-20 mA išėjimo laikinai testavimui ir duomenų srautui.
- Jei naudojamas IoT modulis, sukonfigūruokite NB-IoT ryšį ir debesų platformos prisijungimą.
- Patikrinkite įrenginio kampą ir matavimo įvestis; įsitikinkite, kad ekranas pasuktas iki 350° kampu.
- Atlikite kalibraciją ir patikrinkite tikslumą atitinkamai 1:100 arba 1:200 diapazonuose.
Matavimo duomenų naudojimas ir taikymas
FLOW38 MID MID suteikia galimybę matuoti srautą ir debito skysčių, kuriuos atitinka platus taikymo spektras. Dėl MID sertifikato prietaisas gali būti naudojamas geriamajame vandenyje, todėl tinka komunalinei apskaitai ir įrenginių integracijai į vandens tiekimo sistemas. Srautą ir debito dydžius galima perduoti realiu laiku arba įrašinėti istoriniams tikslams analizėms, beribę duomenų srautą leidžiant naudoti IoT tinklams.
Techniniai duomenys santrauka
| Parametras | Vertė |
|---|---|
| Vamzdžio skersmuo | DN10…DN400 |
| Srauto greitis | 0,1-12 m/s (dviejų krypčių) |
| Tikslumas | 0,2 % (1:100), 0,5 % (1:200) |
| Maksimali terpės temperatūra | 150 °C ( priklauso nuo dangos) |
| Dangos medžiagos | guma, teflonas, keramika |
| Maksimalus darbinis slėgis | iki 16 bar |
| Išėjimo signalas | impulinis, 4-20 mA, RS485 (Modbus RTU/M-bus) |
| IoT modulis | NB-IoT į debesį |
| Proceso jungtys | flanšinės, srieginės |
| Maksimali aplinkos temperatūra | 50 °C |
| Maitinimas | 24 VAC/VDC, 110-240 VAC/DC |
