Elektrinis grindų šildymo kilimėlio įrengimas žingsnis po žingsnio: montavimas, saugumas, elektriniai jungtys ir grindų danga

Grindinis šildymas gali būti puikus šildymo sistemos priedas arba gali būti naudojamas kaip pagrindinis šildymo šaltinis. Atsižvelgiant į patalpų paskirtį ir tipą, pasirenkama viena iš galimų parinkčių. Universalus sprendimas tinka bet kuriai patalpai, įskaitant balkoną, o klojimo variantai skiriasi pagal naudojamą šildymo elementą ir danga.

Šildymo sistemų tipai ir jų taikymas

Kabeliniai grindys yra lengviausias ir pigiausias variantas, kur kabelio šildymo elementai sušildo visą ilgį. Kilimėliai - kaitinimo kabelis, įmontuotas į tinklą, kad būtų lengva montuoti ir naudoti atskirose vietose. Infraraudonojo spindulių (IR) plėvele grindys šildo paviršių be lyginimo sluoksnio, įrengiamos po kilimu, laminatu ar grindimis. IR plėvelė yra plona (apie 0,4 mm) ir užtikrina sausą montavimą bei tolygų šilumos paskirstymą.

• Kabeliai: paprastai pigiausia įranga, standarto gijų su viengysliais arba dvigygy's kabeliais, su termostatu arba be jo. Taikomi bet kurioje patalpoje, turi būti įrengiami laikantis EIS/EST reikalavimų, o profesionalus elektrikas turi atlikti jungtis.
• Kilimėliai: kilimėlio tinklas su įtvirtintu kabeliu, lengviau montuoti, galima kloti po plytelėmis ar plokščių šilumą. Reikalauja 10 cm atstumo nuo sienos ir 15 cm nuo radiatorių.
• IR plėvelė: plona plėvelė, šildo paviršių, nereikalauja lyginimo sluoksnio, tinka po laminatu, kilimu ar kilpine grindimis. Turi būti įrengiama pagal pažymėtas linijas, o jungtys yra iš atskiro kabelio ir įrangos dėmesio reikalaujančios.

Montavimo parengiamieji darbai

Prieš pradedant darbus būtina paruošti pagrindą: grindys turi būti švarios, sausos ir lygios. Izoliacijos sluoksnis sumažina šilumos nuostolius, o hidroizoliacija apsaugo nuo drėgmės įsigėrimo. Prie grindų dėkite šilumos izoliaciją (putų polistirenas arba kita tinkama medžiaga) ir užtikrinkite, kad nedidelių nelygumų ar drėgmės pažeidimų nebūtų. Kiekvienai patalpai planuokite kilimėlio ar kabelio klojimo schemą, atsižvelgdami į baldus ir buitinę įrangą.

Svarbu: kabelio ar kilimėlio kilpos negali būti po stacionariais baldais ar daiktų, kurie trukdytų šilumos sklaidai. Taip pat būtina įvertinti atsparumą elektromagnetinei spinduliuotei, saugumą ir tinkamą elektrinį įrengimą.

Kabelio grindų šildymo diegimas (žingsnis po žingsnio)

1. Paruoškite pagrindą: betoninis lygintuvas arba savaime išsilyginantis mišinys, hidroizoliacija, o po to - šilumos izoliacija. Sluoksnio storis priklauso nuo grindų bazės vietos.
2. Diegimo schema: sudarykite kilimėlių klojimo planą, įskaitant termostato vietą ir laidų maršrutą. Jei kilimėliai užima didesnį plotą (>10 m²), reikės atskiros linijos nuo skirstomojo skydo. Jutiklio vamzdelio vieta grindyse turi būti tarp kilimėlio vijų.
3. Kabelio išdėstymas: kilpoje atstumas tarp vingių paprastai 10-20 cm (priklauso nuo dangos). Pirmasis kilpo galas turi būti nukreiptas į pradinę vietą, kad kabelis grįžtų. Jei reikia - naudokite armavimo tinklą ir plastikinius spaustukus.
4. Daviklio įrengimas: temperatūros jutiklis montuojamas į gofruotą vamzdį, įtvirtinamas grindyse ir užbaigiamas užsandarintoje vietoje, kad apsaugotumėte nuo drėgmės. Jis neturi kirsti šildymo kabelio.
5. Izoliacija ir patikros: prieš užliejant užtepimo sluoksnį patikrinkite kabelio izoliaciją ir laidininkų plotus. Matavimai turi atitikti gamintojo specifikacijas (izoliacijos varža > 0,5 MΩ, varža tarp laidininkų - nurodytoji norma).
6. Užpildymas ir dangos dengimas: virš šildymo elementų užtepamas elastingas skiedinys ar plytelių klijai. Plytelės klojamos pagal dizaino sprendimą, laikantis gamintojo rekomendacijų dėl išdžiūvimo laikotarpio. Gruntas ir grindų danga turi būti atsparūs šildymui.
7. Tikrinimas po uždėjimo: po šilumos kilimo testą galima atlikti tik tada, kai lyginimo sluoksnis visiškai išdžiūsta. Elektroinstaliaciją ir galutinį testavimą turi atlikti kvalifikuotas elektrikas.

Kilimėlių grindų šildymas - lengvesnis montavimas

ThinMat kilimėliai - plonas kilimėlis, kurio kilimėlio laidus galima paaukštinti su lipnios juostos pagalba. Jie montuojami per 10 cm nuo sienų ir 20 cm nuo vandens nubėgimų. Kilimėlius galima pasukti ar išpjauti išilgai stiklo pluošto tinklo, tačiau įterpti į kilimą reikia taip, kad būtų išlaikytas kabelio vientisumas. Po kilimėlio užteikiamas elastingas klijus arba plytelių klijai, o džiūvimo laikotarpis turi būti laikomasi iki įjungimo.

Infraraudonųjų spindulių grindų šildymas

IR plėvelė montuojama sausai, be lygintuvo. Plėvelė dedama sandariai ir atsargiai, pjaunama tik pagal pažymėtas linijas, o laidai klijuojami atskirai. Jutiklio vieta išdėstoma slidžiai. Montavimo patarimai: tarp gretimų juostų yra galimybė palyginti plėvelės plotą, o ritiniai išdėstyti palei ilgą kambario sieną, siekiant sumažinti jungčių skaičių. IR plėvelė turi būti apsaugota nuopažeidimų ir užtikrinta tinkama izoliacija.

Grindų dangos pasirinkimas

• Plytelių ir keraminių plytelių danga: aukštas šilumos laidumas ir ilgalaikis šilumos palaikymas.
• Paprastų plokščių dangos: laminatas, kilimas ar vinylas turi būti derinami su šildymo tipu (pvz., mažesnė galia, kilimėliai ar plėvelė).
• Ledusčių drėgmės plotai: vonios kambariai ir baseinai reikalauja hidroizoliacijos ir tinkamo plėvelės sluoksnio.

SVARBU: kilimėlių ar plėvelių pasirinkimas priklauso nuo grindų dangos, šilumos poreikio ir patalpos pobūdžio. Danga turi būti suderinta su gamintojo nurodymais ir papildomai patikrinta jūsų vietovės sertifikatais.

Saugumas, kompiuterizavimas ir valdymas

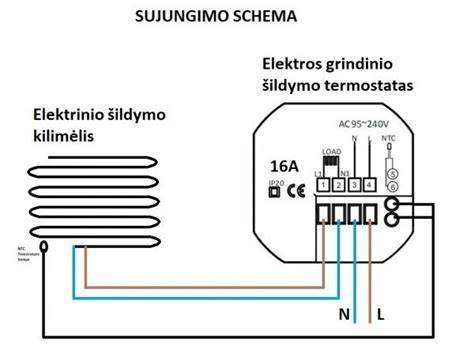

Elektrinis grindinis šildymas turėtų būti prijungtas prie tinklo per tinkamą skirstomąjį skydo įrenginį, naudojant atskirus kaitinimo kilpų kabelius ir termostatus. Termostatai gali būti programuojami arba valdomi nuotoliniu būdu per mobiliąją programėlę, leidžiant atskirai reguliuoti kambario temperatūrą. Svarbiausia laikytis saugumo reikalavimų, naudoti RCD apsaugą iki 30 mA, ir vengti jungti sistemą į kištukinius lizdus. Neturėtų būti įrenginėjami šildymo kabeliai po baldais ar vėdinimo įranga, dėl perkaitimo ir pavojų.

Profesionalai vs. savarankiškas įrengimas

Grindų šildymo diegimas reikalauja specialių žinių, tad daugelyje atvejų rekomenduojama kreiptis į profesionalus. Tačiau, laikantis gamintojo instrukcijų, kai kurias procedūras galima atlikti patiems: teisingas kilimėlių išdėstymas, kontaktų ir termostato įrengimas, tinkamos klijų naudojimas ir teisingas džiūvimo laikotarpių laikymasis. Svarbu nepraleisti termino po betonavimo, kai šildymą galima pradėti tik po to, kai betonas sukietėja ir grindų dangos visiškai išdžiūsta.

Rekomendacijos ir patarimai

• Renkantis gamintoją: Devi, Thermo, Teplolux, Rehau ir kt. - dauguma jų siūlo įvairius kilimėlius ir kabelius su garantijomis bei technine pagalba.
• Be šilumos šaltinio, grindų šildymas tinka kaip pagrindinis arba papildomas šilumos šaltinis. Pagrindinei sistemai projektinės galios reikia atsižvelgti į patalpos šilumos nuostolius, regiono klimatą ir viršutinio sluoksnio suderinamumą su grindų šildymo sistema.
• Prieš įrengiant būtina įvertinti grindų dangos tinkamumą grindų šildymui: keraminių plytelių, akmens masės plytelių ir kitų didelio šilumos laidumo dangų pasirinkimas skatins geresnį sistemos našumą.
• Elektriniai kilimėliai dažnai tinka mažoms patalpoms, voniai ar tualetui, kai norima greitai ir tolygiai šildyti paviršių.
• Kilimų klojimas ir kabelių jungimo movos turi būti atliekamos pagal gamintojo instrukcijas ir reglamentus; bet kokios sujungimo klaidos gali sukelti gedimus ar pavojų.

Papildomi patarimai dėl praktiškumo

Prieš įrengiant grindų šildymą, atlikite planą, įtraukite baldus ir įrangą, išmatuokite plotą, pasirinkite reikalingą galią (W/m²). Jei patalpoje yra didelis plotas, gali būti tikslinga naudoti du ar daugiau atskirų zonų su individualiais termostatais. Įrengimo metu laikykitės visų saugos reikalavimų, o elektrinius junginius palikite kvalifikuotiems elektrikams. Po įrengimo skirkite laiko bandymams ir išbandymams - tai užtikrina patikimą ir saugų veikimą.

Grindų šildymas yra populiari modernių namų technologija dėl tolygaus šilumos paskirstymo, mažesnių dulkių srautų, paslėpto įrengimo ir galimybės pritaikyti tiek pagrindinį, tiek papildomą šildymą įvairioms patalpoms. Tinkamai pasirinkta sistema ir profesionalus montavimas užtikrina ilgaamžiškumą bei komfortą visus metus.

Dažnai užduodami klausimai

Kiek energijos suvartoja grindų šildymo sistema? Eismo sąlygomis dažnai nurodoma 100-180 W/m², priklausomai nuo patalpos tipo, dangos ir klimato sąlygų. Tiks­lią galią nustato projektas ir naudotojų poreikiai. Ar galima įsirengti savarankiškai? Taip, tačiau būtina laikytis gamintojo instrukcijų, įvertinti elektrinį įrengimą, o pasirinkti tinkamai laboratorinius medžiagų parametrus ir įrengimą gali tik kvalifikuotas elektrikas.
