Nors iš pirmo žvilgsnio atrodo, kad pakabinamų lubų montavimas yra sudėtingas, tai iš tiesų reikalauja daug tikslumo ir kruopštumo. Svarbiausia - sumontuoti stabilų ir lygų karkasą, kuris leis užbaigtą lubų plokštumą laikyti ilgaamžiškai ir patikimai.
Kas yra pakabintos lubos ir koks jų pagrindas?
Dviejų lygių kabamų lubų karkasas - tai konstrukcija, prie kurios pritvirtinta lubų plokštuma; lubų plokštuma „kabo“ ant karkaso. Dažniausiai naudojami plieniniai profiliai, o lubų plokščių - gipso kartono plokštės. Tokios lubos pasižymi stabilumu, patvarumu, ilgaamžiškumu, galimu įvairiu jų dizainu ir patikima erdvėje slėptų komunikacijų sistema. Be to, kabamąsias lubas lengva išmontuoti, o medžiagas galima vėl naudoti, todėl šis sprendimas prisideda prie tvarumo ir dažnai pagerina perdangos garso izoliaciją bei atsparumą ugniai.
Dviejų lygių vs. vieno lygio karkasas: pagrindiniai skirtumai
Didesniuose kambariuose (>20 kv. m) rekomenduojama montuoti dviejų lygių gipskartonio lubas. Pagrindinis skirtumas tarp dviejų lygių karkaso ir vieno lygio - aukščio ir stabilumo balansavimas: dviejų lygių karkasas suteikia didesnį tvirtumą, lengviau išlyginti daugiau sluoksnių, o vieno lygio sistema leidžia patalpą šiek tiek „nuleisti“ mažiau prarandant aukštį - apie 27 mm viename profilyje. Tačiau ji yra brangesnė, sudėtingesnė įrengti ir turi daugiau likučių bei reikalavimų dėl tvirtinimų.
Kokios medžiagos ir komponentai naudojami?
Pagrindiniai komponentai: perimetriniai UD profiliai, laikantieji CD profiliai, montavimo CD profiliai. UD profiliai dažnai naudojami kaip perimetriniai, o CD - laikantieji bei montavimo profiliai, formuojantys dviejų lygių karkasą. CW ir UW profiliai - sieniniai, pertvariniai bei net pakabinamoms luboms skirtų karkasų dalis. Profiliai gaminami iš cinkuoto plieno, užtikrinančio ilgaamžiškumą ir atsparumą korozijai. Skirtumas tarp jų - jų paskirtis ir vieta visoje konstrukcijoje, kur UD/ CD formuoja pagrindinį karkasą, o CW/ UW - papildomą arba sieninį bei bepakabių lubų variantuose - tam tikras konstrukcijas“.
Lubų ertmėje dažnai išvedami laidai, ortaketės, vamzdžiai, todėl svarbu planuoti vietas, kur ir kaip patalpinti laikomuosius ir montavimo profilius. Pakabos gali būti tiesioginio tvirtinimo, inkarinės spyruoklinės arba Nonius tipo - ši paskirtis parenkama pagal apkrovą ir nuleidimo aukštį (iki 18 cm - tiesioginio tvirtinimo, daugiau - Nonius tipo).
Projekto pjovimas ir įrankiai
Lubų montavimui naudojami: lazerinis nivelyras arba gulsčiukas, elektrinis suktuvas, plaktukas, plokščių keltuvas, metalo žirklės profiliniams pjovimams, gipso kartono pjaustymo peilis, oblius pjautinių siūlių formavimui ir šlifavimui. Medžiagos: metaliniai profiliai, prailginimo-jungimo detalės, gipso kartono plokštės, laikantys pakabos, mūrvinės, skardvaržčiai, savisriegiai.
Perimetriniai UD profiliai tvirtinami prie sienos mūrviniais arba savisriegiais priklausomai nuo pagrindo. Kaip minėta, juos laikas - tiksliai pažymėti tvirtinimo taškai, kad lubos nekryptų. Perimetriniai profiliai kas 80-100 cm prisukami į pažymėtose aukščiuose vietas.
Gipskartono plokštės ir jų pasirinkimas
Standartinės luboms naudojamos 12,5 mm storio Knauf White arba Knauf Blue plokštės. White plokštės - universalaus pobūdžio, tinka be papildomų funkcijų užbaigti lubas, o Blue plokštės - geresnei garso izoliacijai, drėgmei atspariai, su impregnavimu. Didesnės apkrovos reikalauja atsižvelgti į apkrovos klasę ir tinkamai išdėstyti atstumus tarp profilių bei tvirtinimo taškų.
Nuo plokščių storio priklauso laikymo aukščiai ir profilų žingsniai: dažnai pasirenkama 12,5 mm storio plokštė luboms, 9,5 mm - norint sumažinti apkrovą karkasui, o 15 mm - didesniems akustininiams reikalavimams ar didesniems projektiems. Ilgesnės siūlių ir jungčių glaistymas reikalauja kokybiško glaisto ir tinkamos užpildymo technologijos.
Laikančiųjų karkaso montavimas ir glaistymas
Gipso kartono plokštės montuojamos skersai arba išilgai, svarbiausia - užtikrinti, kad pirmasis sluoksnis būtų tinkamai glaistytas ir siūlės užglaistos. Naudojant dviejų sluoksnių plokštes, antrasis sluoksnis montuojamas taip, kad siūlės nesutaptų. Reikalingos armavimo juostos arba tinkamas glaisto pasirinkimas. Prieš plokščių montavimą rekomenduojama gruntavimas Knauf Tiefengrund arba specialus gruntavimas, kad glaistas geriau priliptų ir užtikrintų vienodą įgeriamumą.
Gipskartonio lubos gali būti dažytos arba padengtos tapetais. Jei montuojama pertvara, plokštės gali būti sukamos skersai ir išilgai, su maždaug 10 mm atstumu nuo sienos. Gipskartonio plokščių užbaigimo kartais reikalauja papildomų siūlių glaistymo, naudojant Uniflott glaistą (galima alternatyva - Fugenfuller arba Q-Filler).
Pertvaros sistemos iš gipso kartono
Pertvaros montuojamos iš cinkuoto plieno CW ir UW profilių, viršuje - UD perimetriniai profiliai, prie jų - plokštės. Pirmojo sluoksnio montavimas - su mineraline vata užpildais, siekiant garso ir šilumos izoliacijos. Pirmojo sluoksnio siūlės glaistos, o antras sluoksnis užklijuojamas per visą plotą. Pertvarų įrengimo planavimas leidžia lengvai paslėpti elektros ir kitus inžinerinius tinklus, o paviršiai paruošiami dažymui ar tapetavimui.
Vidutinėse patalpose, siekiant geresnės garso izoliacijos ir lengvesnių konstrukcijų, dažnai naudojama dviejų lygių pertvara kartu su dviejų lygių lubomis. Atstumas tarp vertikalių profilių neturi būti didesnis nei 600-625 mm (priklausomai nuo apkrovos). Perimetriniai profiliai prisukami kas 50-60 cm, jų apačioje klijuojama slydimo juosta (Trenn-Fix) arba skiriamoji juosta.
Drėgno ar sausoje aplinkoje? Specialūs sprendimai
Drėgnose patalpose naudojami antikoroziniai profiliai ir vandeniui atsparios gipso plokštės. Knauf siūlo įvairius sprendimus: Green (žalias), Drystar arba Aquapanel plokštes, kurios užtikrina atsparumą drėgmei ir apsaugo nuo įtrūkimų. Akustiniai, priešgaisriniai ir dekoratyviniai sprendimai leidžia sukurti įvairias laiptų ar nuolydžių struktūras bei kitus nestandartinius sprendimus.
Kitos svarbios detalės
- Per keletą etapų išardymo ir montavimo metu būtina pažymėti atstumus tarp profilių ir pakabų, kad užtikrinti statiką.
- Prie šildomų grindų nereikėtų naudoti kaiščių; užtenka kitokių tvirtinimo sprendimų, kad nekentų vamzdžiai.
- Nuo sienos iki pirmos pakabos turėtų būti ne daugiau kaip 250 mm, o iki pirmojo laikinojo profilio - 150 mm.
- Šviestuvų vietos žymimos projektuose, o atstumai tarp profilių ir pakabų priklauso nuo apkrovos klasės.

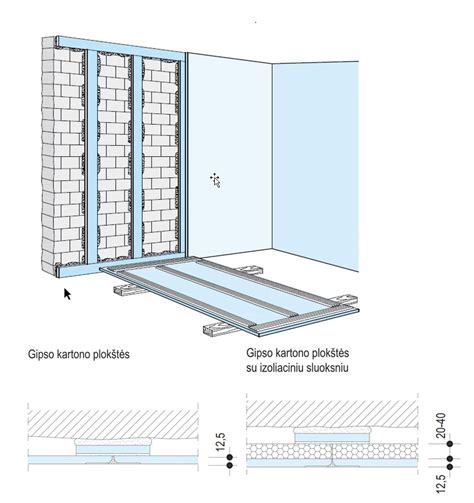

Gipso kartonas sienų ir lubų sprendimuose
Gipso kartono plokštės yra populiarios dėl savo universalumo ir plačių pritaikymo galimybių - jos leidžia greitai formuoti lygias sienas ir lubas, papildomai paslėpti komunikacijas bei pagerinti akustiką. Sienoms dažnai naudojamas standartinis plokštės storis, o luboms - lengvesnės ir plonesnės plokštės, kad sumažintų karkaso apkrovą ir sutrumpintų montavimo laiką. Yra įvairių plokščių tipų: įprasta balta, drėgmei atspari (žalia), priešgaisrine savybėmis praturtinta (raudona) ir universaliosios (mėlynos) plokštės, su geresne garso izoliacija ir atsparumu ugniai. Yra ir specialiai sukurta ruda plokštė grindims, skirta sausoms dangoms montuoti.
Gipso kartono plokščių storis ir jų paskirtis
Dažniausiai naudojami storiai: 9,5 mm (luboms), 12,5 mm (universaliai sienoms ir luboms) ir 15 mm (didelių akustinių reikalavimų ar didesnių apkrovų atvejais). Plokščių plotis dažniausiai 1200 mm, ilgis nuo 2000 iki 3000 mm. Šių plokščių sluoksnių išdėstymas priklauso nuo apkrovos ir projekto reikalavimų.
Apibrėžti profiliai ir jų paskirtis
Gipso profiliai - pagrindas karkasui. CD profiliai naudoti luboms, UD profiliai - perimetrinės dalys, CW ir UW - sienos ar pertvaros. Profiliai iš plieno, padengti anti-korozine danga, yra lengvi ir lengvai pjaustomi skardos žirklėmis. CW profiliai turi išpjovas kabeliams, o UW - horizontalūs profiliai sienoms bei bepakabių lubų karkasams. Profilai klasifikuojami pagal paskirtį ir naudojamą vietą konstrukcijoje.

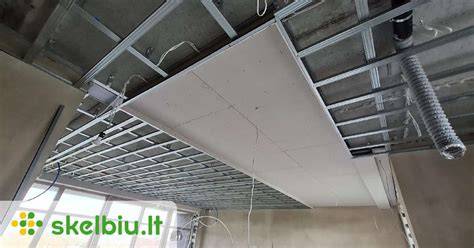

Dažniausiai pasitaikančios klaidos ir patarimai
- Klaida - neteisingas atstumas tarp profilių ar neteisingai pažymėtos tvirtinimo taškai, dėl ko galimi nusistatymai. Svarbu įsivertinti apkrovą ir atstumus.
- Nerekomenduojama klijuoti plokščių be tinkamos paruošimo - pirmiausia reikia nuglaistyti siūles, užpildyti spragas ir išlyginti paviršius.
- Prieš statybą būtina įvertinti vandeniui atsparias ir specialias plokščių savybes - norint naudoti patalpas su didesniu drėgmės lygiu, rinktis drėgmei atsparias plokštes bei atitinkamus profilius.
Svarbiausi privalumai ir išvados
Gipso kartono plokštės suteikia lygų paviršių, palengvina komunikacijų išvedimą po lubomis, ir yra universalios tiek sienų, tiek lubų sprendimuose. Lengvas montavimas, galimybė naudoti skirtingus storis ir plokščių tipai leidžia pasirinkti optimalų sprendimą pagal patalpos pobūdį ir apkrovas. Dvigubas karkasas dažnai laikomas stabilesniu bei paprastesniu montuojant dviejų lygių gipskartonio lubas bei pertvaras, kai reikia didesnio atsparumo ir erdvės laikymo sankirtas.
Gipskartonio lubų montavimas
Orientacinės išvestinės vertės vienam kvadratiniam metrui pertvaros
Verticalus CW profilis - 1,8 m ilgiu, Horizontalus UW profilis - 0,7 m ilgiu, plokščių plotis - 50, 75 arba 100 mm, pirmo sluoksnio plokštės - 9 vnt./m², antro sluoksnio - 24 vnt./m². Sukami kas apie 75 cm, įprastai naudojami valdomi 3.5×23 mm ar panašūs varžtai.
| Dalys | Kiekis (m²) | Prisitaikymas |
|---|---|---|
| Pirma plokštė sluoksniu | 9 | 1 m² - 0,75-0,9 plokštės |
| Antras plokštės sluoksnis | 24 | skirti sujungimams |
