Nuoširdžiai siekiame suteikti jums išsamiausią informaciją apie perdangų plokščių standartus ir jų taikymą statybose. Šiame straipsnyje gilinsimės į įvairius perdangų tipus, jų technines charakteristikas, montavimo ypatumus ir atitiktį norminiams reikalavimams, kad galėtumėte priimti informuotus sprendimus savo statybos projektuose.
Perdangų plokščių įvairovė ir jų pagrindinės savybės
Perdangos plokštės yra esminis statybinis elementas, naudojamas grindims ir luboms įrengti. Jos gali būti gaminamos iš įvairių medžiagų, tačiau vis populiaresnės tampa kiaurymėtosios įtemptojo gelžbetonio plokštės. Šios plokštės yra standžios, pasižymi ekonomišku skerspjūviu ir siūlo daugybę privalumų. Šiuolaikinėje statyboje paprastas perdangos plokštes vis dažniau keičia kiaurymėtosios perdangos plokštės. Dėl konstrukcijose esančių angų šios plokštės puikiai izoliuoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei. Kiaurymėtosios perdangos plokštės taip pat užsitarnavo populiarumą dėl plataus matmenų pasirinkimo ir galimybės pritaikyti jas užsakovo poreikiams. Jei tarp gamintojo siūlomų perdangos plokščių pasiūlos nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius.
Leier - Panel sistema rodo gelžbetoninės perdangos kryptį, sudarytą iš plačių surenkamųjų plokščių „Leier - Paniel“, kurie veikia kaip betoninis armatūros pagrindas. Abu perdangos sluoksniai sudaro vientisą konstrukciją dėl perdangoje sumontuotų sijų ir surenkamųjų konstrukcijų pločio, užtikrinant visišką jų sąveiką ir perdangos vientisumą. Perdangos paviršius yra lygus, todėl nebereikia naudoti apdailos tinko.
AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį, o po to plokščių ilgius galima pasirinkti pagal poreikį. Įprasta apkrovimo schema plokšėms - dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova. Standartinis gelžbetoninės plokštės plotis yra 1200 mm, bet siūlomos ir siauresnės plokštės pagal poreikį. Plokštės turi CE ženklą ir atitinka ES standartus.
VPL tipo plokštės (Vakuuminės perdangos plokštės) gaminamos nepertraukiamo formavimo būdu, užtikrinant optimalų betono ir armatūros santykį bei didelį atsparumą. Perdangos plokščių tipų palyginimas rodo kiaurymėtąsias (galimybė įrengti centralizuotą šildymą ir vėdinimą) ir sustiprintas perdangas, skirtas didesnėms apkrovoms.
Standartai ir techniniai reikalavimai
Pūsdami į statybos aikštelę, perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia paprastai siekia apie 4 kN/m². Kanalizacijos ir ventiliacijos angos rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm zona nuo perdangos krašto leidžia gręžti angas vamdžių instaliacijai per perdangą. Gamyboje naudojami C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės betono mišiniai ir įtemptos vielos (Y1860S7 Ø9,3 mm arba Ø12,5 mm) armuojimui. Gamyba ir tiekimas CE ženklu užtikrinami sertifikatais.
Stogo konstrukcijoms keliami daugybė reikalavimų: priešgaisrinė sauga, garso ir šilumos izoliacija, cheminis atsparumas bei apsauga nuo drėgmės. Garso izoliacijos sluoksnis privalo būti įrengtas taip, kad stogo konstrukcijose nesikauptų drėgmė; tarpai įrengiami suklijuojant ar suardyjant sujungimus. Deformacinių siūlių plotis ir jų išdėstymas turi užtikrinti hidroizoliacijos sandarumą ir atsparumą ilgaamžiškumui. Parapetai turi būti iškelti ne mažiau kaip 100 mm virš hidroizoliacijos paviršiaus, o nuolydis turi būti į stogo pusę ne mažiau kaip 2,9 laipsnio. Deginiai ir parapetų skarda turi būti tvirtinami tinkamai užviestais kampeliais.
Montavimo ypatybės ir rekomendacijos
Montuojant perdangą ant sienų iš akytojo (oro užpildo) betono, minimalus besiremenčio paviršiaus ilgis yra 90 mm, o kai kuriais atvejais - 75 mm priklausomai nuo konstrukcijos. Projektuotojas turi atsižvelgti į technines medžiagų charakteristikas ir apkrovos dydį. Ant išilginių perdangos šonų matyti skirtingų dydžių grioveliai; svarbu, kad plokštės dedamos lygiai ir sandūroje dideli grioveliai sutaptų su mažais. Po montavimo į siūles ir perdangos galus įliejamas armatūra, o sutvirtinimai užpildomi betonu, sudarant monolitinį sutvirtinimo žiedą.
Plokštės kėlimas turi būti atliekamas statybiniu kranu su kėlimo traversa ir dviem kėlimo griebtuvais; griebtuvai turi būti prikabinti taip, kad išsikišę perdangos galai nebūtų ilgesni nei 0,5 m. Prieš atkabinant grandines, būtina patikrinti plokštės padėtį. Papildomos tarpinės plokštės naudojamos tam, kad užtikrinti plokštės lygumą ir suteikti pakankamai vietos skiediniui išbėgti (turėtų būti apie 15 mm ar daugiau). Atliekant darbus būtina užtikrinti, kad betonas nepatektų į kiaurymėtas plokščių angas.
Dažniausios montavimo klaidos yra nelygios atramos, netinkamas siūlių užpildymas ir per mažos arba trūkstamos siūlės. Patyrę rangovai ir kokybiškos kiaurymėtąsios perdangos plokštės mažina riziką. Po sėkmingo montavimo plokštės tampa tvirta visumos dalimi ir užtikrina pastato stabilumą bei šilumos ir garso izoliaciją.
Praktiniai montavimo pavyzdžiai ir technologiniai komponentai
Perdangų plokštės dažnai pristatomos komplektuojančiai kaip vientisas blokas: plokštė, sijos, tarpinės ir griežtos laikomosios detalės. Dėl šių plokščių savybių jų įrengimas reikalauja atsargaus planavimo: nuo pirmo plano iki galutinio užliejimo. Technologijos vystosi, todėl vis dažniau naudojamos lengvesnės, greitai montuojamos perdangos, kurios nepadaro neigiamo poveikio laikymo gebai, garso ar šilumos izoliacijai.
Žymūs gamintojai siūlo įvairias perdangų plokščių konfigūras: Kiaurymėtosios perdangos plokštės su galimybe centralizuotai šildyti ir vėdinti; sustiprintos perdangos, skirtos didesnėms apkrovoms; VPL plokštės su specialia forma, tobulos nepertraukiamam formavimui ir aukštam atsparumui.
Rinkos tendencijos ir praktiniai patarimai projekto etapui
Renkantis perdangos tipą, būtina atsižvelgti į pastato paskirtį, apkrovų dydį, šildymo ir vėdinimo sistemas bei biudžetą. Sunku būtų paneigti, kad moderniųjų perdangų plokščių pasirinkimas gali žymiai sutrumpinti statybos laiką ir sumažinti išlaidas per visą projekto gyvavimo ciklą. Tvirtinimas, kėlimas, išlyginimas ir galutinis užpildymas yra kertiniai darbai, kuriuos atlieka patyrę specialistai, užtikrinant, kad plokštės sudarys vieningą ir tvirtą konstrukciją.
Gamyba Lietuvoje vykdoma naudojant modernias įrangos sistemas iš tarptautinių partnerių, užtikrinant kokybę ir nuoseklumą. Perdangos plokštės - tai vienas iš tų elementų, apie kuriuos dažnai pamirštama, kol prasideda statybos, tačiau jų kokybė ir montavimas lemia viso pastato stabilumą ir ilgaamžiškumą.
Medinė perdanga-montavimas. Murlotas - namo statyba.
Standartinės plokštės plotis - 1200 mm, o esant poreikiui galima gaminti siauresnes plokštes. Taip pat galimos plokščių užsakymai pagal individualius matmenis. Naujos kartos plokščių gamyba užtikrina lygų paviršių ir sumažina tolesnės apdailos poreikį.
Rekomenduojami papildomi sprendimai ir techniniai duomenys

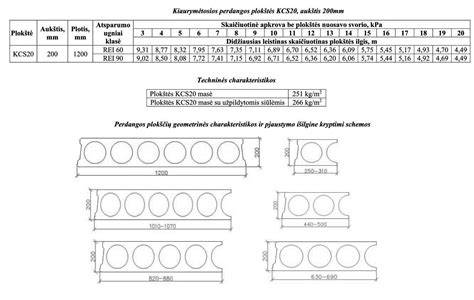

Gelia bombarduoti straipsnyje pateikti duomenys apie plokštes: aukštis gali būti 200, 220, 265, 300, 320, 400, 500 mm; plokščių skerspjūviai ir armatūra parenkami pagal projektą; plokštės gali būti pjaunamos išilgai, o išilgintos galų pjovimo vietos laikomos atsižvelgiant į laikomosios galią. Perdangos turi būti įrengiamos tokiose vietose, kurios užtikrina efektyvią šilumos izoliaciją, atsparumą drėgmei ir ugniai, bei laikosi ES statybos reikalavimų.
Kalbant apie ekonominį aspektą, mažiau svorį turinčios plokštės dažnai lemia mažesnę projekto kainą per visą gyvavimo laikotarpį ir spartesnį montavimo laiką. Tačiau svarbiausia - kokybė ir tinkamas montavimas, nes net mažiausi trūkumai gali lemti įtrūkimus ar kitus problemas ateityje. Renkantis tiekėjus rekomenduojama kreiptis į patikimas įmones su ilgamete patirtimi ir CE pažymėtais produktais.
