Šlaitinio stogo vėdinimo įrengimo principai

Šlaitinis stogas yra viena iš populiariausių stogo konstrukcijų, sudaryta iš dviejų ar daugiau šlaitų, leidžiančių vandeniui bei orui natūraliai nutekėti. Tinkama šlaitinio stogo vėdinimo sistema yra būtina siekiant užtikrinti konstrukcijos ilgaamžiškumą, energinį efektyvumą bei pastato komfortą.

Šlaitinio stogo konstrukcija ir vėdinimo reikšmė

Šlaitinio stogo konstrukciją sudaro pagrindinės dalys: mūrtašiai, gegnės, grebėstai, stogo pagrindas ir danga. Tarp stogo dėžės ir stogo dangos būtina įrengti vėdinimo tarpą, kuris leidžia orui cirkuliuoti ir užtikrina drėgmės išgarinimą. Be tinkamo vėdinimo, konstrukcijoje gali kauptis kondensatas, kuris lemia medienos pūvimą, mažina izoliacijos efektyvumą ir trumpina stogo tarnavimo laiką.

Vėdinimo oro tarpas yra pagrindinis barjeras drėgmės patekimui į termoizoliaciją. Ventiliacinis oro srautas sudaromas dėl temperatūrų skirtumo - šiltas oras kyla aukštyn, o šaltas oras patenka per apatinę angą, dažniausiai karnizo srityje. Ištraukiamosios angos įrengiamos viršutiniame stogo aukštyje, dažniausiai kraige.

Vėdinimo angų įrengimas

• Karnizo ventiliacija: Karnizo grotelės arba perforuotas sofitas montuojami stogo apačioje, leidžiant šaltam orui patekti po stogo danga. Tai neleidžia patekti paukščiams, graužikams ir vabzdžiams.
• Kraigo ventiliacija: Kraigo ventiliacinė juosta įrengiama palei visą stogo kraigo liniją ir leidžia išeiti šiltam drėgnam orui, be to, apsaugo nuo kritulių, dulkių ir vabzdžių.
• Vėdinimo šachtos ir deflektoriai: Esant galimybei, šios inžinerinės įrangos dalys turi būti montuojamos stogo kraigo dalyje ir jų praėjimo vietos turi būti patikimai užsandarintos, siekiant išvengti vandens pateikimo į konstrukciją.

Vėdinimo angų plotas turi sudaryti nuo 1/300 iki 1/500 pastogės šiluminės izoliacijos ploto. Šlaitiniuose stoguose oro tarpų aukštis turi būti ne mažesnis kaip 50 mm, jei stogo nuolydis viršija 20°.

Vėdinimo elementų montavimas

Ventiliacijos angoms gali būti naudojamos specialios čerpės arba vėdinimo kaminėliai, kurie montuojami antrą eilę nuo kraigo viršaus arba valminių stogų keterose. Kailgio deflektoriai ir vamzdžiai turi būti tvirtai pritvirtinti prie pagrindo konstrukcijų, o visos skyles pertekančios stogo dangą turi būti kruopščiai užsandarinamos.

Sandarumo užtikrinimas šlaitiniame stroge

Stogo sandūros prie sienų ir kitų vertikalių paviršių turi būti patikimai užsandarintos tam tikslui skirtomis dangomis. Skarda, naudojama šiose sandūrose, turi būti užleista ant vertikalaus paviršiaus ne mažiau kaip 150 mm ir užsandarinta, kad išvengti vandens pateikimo į konstrukciją.

Šlaitinių stogų danga gali būti čerpės, banguoti plaušacemenčio lakštai, profiliuoti skardos lakštai ar kita medžiaga. Atskirų dangų tvirtinimo būdai ir minimalūs nuolydžiai nurodyti atitinkamose gamintojo instrukcijose bei statybos techniniuose reglamentuose.

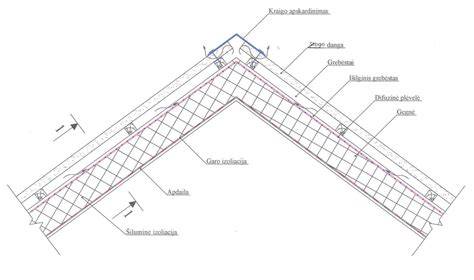

Šlaitinio stogo vėdinimo sistema ir jos svarbiausi komponentai

Vėdinimo oro srauto gerinimas ir dažniausios klaidos

Norint užtikrinti efektyvią ventiliaciją, būtina laikytis šių principų:

1. Oro išleidimo angų plotas kraige turi būti 10-15 % didesnis nei įleidimo angų plotas karnizo srityje.
2. Ventiliacinis tarpas turi būti neuždengtas ir neblokuotas - svarbu išvengti vinimis, tvirtinimais ar šiltinimo medžiagomis suspausto oro tarpo.
3. Vėdinimo angos turi būti apsaugotos nuo vabzdžių, paukščių ir purvo.

Dažnos klaidos vėdinant šlaitinius stogus yra oro tarpo uždarymas per dideliu šiltinimo kiekiu ar remonto darbų metu, nepakankamo oro tarpų aukščio laikymasis, taip pat netinkamas vėdinimo angų įrengimas.

Šlaitinio stogo vėdinimo įrengimo techniniai reikalavimai

• Vėdinimo šachtos, deflektoriai, vamzdžiai ir kita įranga turi būti įrengiami stogo kraigo dalyje, o jų praėjimo vietos - patikimai užsandarintos.
• Stogo sandūros prie sienų ir vertikalių paviršių turi būti padengtos skarda, užleista ne mažiau kaip 150 mm ant vertikalaus paviršiaus ir patikimai užsandarintos.
• Lietvamzdžiai turi būti atitraukti nuo sienos ne mažiau kaip 20 mm, tvirtinami reguliariai, o nutekantis vanduo iš visų tipų stogų turi būti nukreiptas į tinkamai sumontuotą stogo lataką.
• Stogo vėdinimo angų plotas turi būti tinkamai apskaičiuojamas pagal pastogės plotą ir šilumos izoliaciją.
• Ventiliacinis oro tarpas turi būti bent 20 mm, rekomenduojama - 25-50 mm, priklausomai nuo stogo nuolydžio.

Vėdinimas ir šlaitinio stogo sandarumas

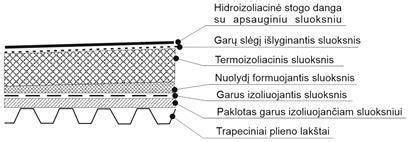

Šlaitinis stogas turi užtikrinti ne tik vėdinimą, bet ir sandarumą. Tam yra būtinos kelios sluoksnių funkcijos:

1. Garų izoliacinis sluoksnis - apatinė plėvelė, neleidžianti drėgmei patekti į izoliaciją.
2. Termoizoliacinis sluoksnis - pvz., akmens vata ar poliuretano putos, saugantis nuo šilumos nuostolių.
3. Vėjui nelaidus sluoksnis - apsaugo nuo dūžių patekimo į izoliaciją.
4. Vėdinamas oro sluoksnis - suteikia drėgmės pašalinimo galimybę konstrukcijoje.
5. Hidroizoliacinis sluoksnis - saugo konstrukciją nuo išorės kritulių.
6. Stogo danga ir paklotas - saugo visą sistemą nuo aplinkos poveikių.

Kiekvienas šių sluoksnių turi būti įrengtas tinkamai, laikantis gamintojo rekomendacijų ir galiojančių statybos reglamentų.

Vėdinimas praktiškai - papildomi elementai ir sprendimai

Įrengiant ir vėdinant šlaitinį stogą, reikėtų atkreipti dėmesį į:

• Sniego gaudytuvus įrengti virš įėjimų ar zonų, kuriose vaikšto žmonės, ypač kai stogo nuolydis didesnis nei 30°.
• Monolitinį žiedą ant laikančių sienų, kuris užtikrina stabilumą ir tinkamą gegnų tvirtinimą.
• Skardos sandarinimą prie vertikalių paviršių, kad vanduo nepatektų po stogo dangą.
• Vėdinimo elementų chyminę vietą apdailą skarda ar kitomis dangomis, kad būtų užtikrinta apsauga nuo kritulių ir vėjo.

Šlaitinio stogo vėdinimo sistema - santrauka

Siekiant tinkamo šlaitinio stogo vėdinimo:

1. Įrengti latakus ir lietvamzdžius, užtikrinančius efektyvų vandens nuvedimą.
2. Montuoti vėdinimo angas karnize ir kraige bei papildomas vėdinimo šachtas, deflektorius.
3. Užtikrinti sandarias stogo ir vertikalių paviršių sandūras.
4. Palaikyti oro tarpą virš termoizoliacinio sluoksnio ir po stogo danga.
5. Naudoti kokybiškas hidroizoliacines ir garų izoliacines plėveles.
6. Atlikti visus darbus laikantis galiojančių normatyvų ir gamintojo nurodymų.
