Nuo 2017 m. šios taisyklės galioja ne tik elektros galios kabeliams ir laidams, o visiems kabeliams, laidams, kurie turi apvalkalą (elektros, ryšių, silpnų srovių, optiniams, LAN, priešgaisriniams, apsauginės signalizacijos ir t.t.), nors to nepateikia jokie teisiniai aktai.
Pagrindiniai reglamentai ir jų kilmė
Dokumentas: Elektros linijų ir instaliacijos įrengimo taisyklės, 2012 m. 6 lentelė. PASTABA. 6 lentelė. Nr. 1-136, 2017-05-22, paskelbta TAR 2017-05-25, i. k. Gamybos, pramonės, sandėliavimo patalpose kuriose evakuaciniai keliai nėra atskirti nuo bendrų patalpų leidžiama tiesti Dca arba Eca degumo klasės kabelius.
Projektuojant ir renkantis elektros instaliacijos įrangą, ypatingas dėmesys turi būti skiriamas elektros kabeliams. Renkantis kabelius, būtina vadovautis Elektrotechnikos gaminių saugos techninio reglamento, patvirtinto Lietuvos Respublikos ūkio ministro 2016 m. balandžio 26 d. įsakymu, Nr. 4-314, nuostatomis. Šiame standarte nustatyti į mūsų šalies rinką tiekiamų elektrotechnikos gaminių svarbiausi saugos reikalavimai, CE ženklo naudojimo ypatumai.
Kitas svarbus aspektas - atsižvelgti į elektros sistemos įrangos techninius kriterijus, degumo klases, nurodytas Elektros linijų ir instaliacijos įrengimo taisyklių, patvirtintų Lietuvos Respublikos energetikos ministro 2011 m. gruodžio 20 d. įsakymu Nr. 1-309, 1 priedo 6 lentelėje.
Kodėl svarbu degumo klasė kabeliams?
Minėtose taisyklėse nurodyti pagrindiniai reikalavimai, kokių degumo klasių elektros kabeliai turi būti naudojami. Degumo klasės nustatytos atsižvelgiant į Europos elektrotechnikos standartizacijos komiteto parengtą standartą Cenelec EN 50575:2014 - „Galios, valdymo ir ryšių kabeliai". Nacionalinės elektros technikos verslo asociacijos (NETA) inicijuoti pakeitimai „ELEKTROS LINIJŲ IR INSTALIACIJOS ĮRENGIMO TAISYKLIŲ“ jau įsigaliojo, tačiau rinkos dalyviams vis kyla daug klausimų.
teisės nuostatos apie klasės pasirinkimą
Nuo 2017 m. Šios taisyklės galioja ne tik elektros galios kabeliams ir laidams, o visiems kabeliams, laidams, kurie turi apvalkalą. Lietuva kaip pagrindinę kabelių degumo klasę pasirinko skandinaviško lygio - Dca s2 d2 a2 (visuomeniniai pastatai, daugiabučiai ir t.t.). Tiesa, svarbiose gaisro atveju patalpose - koridoriai, laiptinės, vestibiuliai ir pan. klasė kiek aukštesnė - Cca s1 d1 a1. Kaip išimtis Eca klasės kabelius bus galima instaliuoti vieno ar dviejų butų pastatų instaliacijos sistemose ir gamybos bei pramonės patalpose.
EU reglamentai ir CPR: kokia yra pažintis su klasėmis?
Pagal naująjį Statybos produktų reglamentą SPR EN 50575:2014-2017 kabeliai skirstomi į Euroklases. Reglamente nurodyti esminiai statinių reikalavimai, o pagal CPR kabeliai privalo atitikti degumo klases, vertinamas per akredituotos laboratorijos atliktus bandymus. Nuo 2013 m. SPR įsigaliojo, o po pereinamojo periodo iki 2017 m. kabelių gamintojams buvo taikomas perėjimas prie naujų klasifikacijų. Daugiau apie teisės aktus ir jų įsigaliojimo laikotarpius žymėjimai pateikiami LST 2011:2018, LST 2011:2017 bei LST 450/750V rinkiniai.
Mažo dūmingumo kabeliai ir behalogeniniai sprendimai
Behalogeniniai kabeliai (HF) dažnai priskiriami klasėms Bca, Cca, Dca. Dūmų pobūdis ir nuodingų cheminių medžiagų išsiskyrimas yra vienas iš pagrindinių faktorių renkant kabelius. Degant behalogeniniams kabeliams išsiskiria šviesūs dūmai be nuodingų halogenų, todėl evakuacija tampa saugesnė. Tačiau behalogeniai kabeliai nereiškia, kad jie yra atsparūs ugniai; jie gali būti neatsparūs liepsnos plitimui, todėl dažnai nepakanka vien jų pasirinkimo priešgaisrinėse sistemose.
Klausimai apie degumo klases Lietuvoje
- Nacionalinė elektros technikos verslo asociacija (NETA) skatina laikytis CPR reikalavimų ir atitikti EN 50575.
- Visuomeniniuose pastatuose dažnai taikoma Dca, o evakuacijos keliuose - Cca klasės kabeliai.

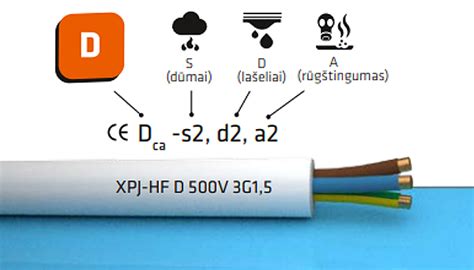

- Behalogeniniai kabeliai dažnai žymimi kaip XPJ-HF D ar XPJ-HF C-Pro, jie teikia mažą dūmingumą bei mažesnį nuodingų medžiagų išsiskyrimą.
Priešgaisrinė sauga ir dangos
Priešgaisrinės dangos dažnai siejama su abrazyvinėmis, kompozicinėmis ar plokščių formomis. Priešgaisrinės dangos gali būti abliatyvios (Flammotect A) arba plokštės (Promatect LS). Abliatyvioji danga per endoterminę reakciją sušaldytus kabelius papildomai atskuba aušinti, išskiria dujas gesina liepsną ir tuo pačiu pasiekia aukštą degumo klasę. Promatect LS plokštės apsaugo uždarytus kabelius nuo viduje kilusio gaisro. SVT Pyrosafe DG audiniai suteikia papildomą apsaugą, uždengdami kabelius ir jų lovelius. Tokios priemonės išlaiko kabelių eksploatacines charakteristikas ir užtikrina saugumą.
Ką reiškia ne palaikantys degimo kabeliai ir ugniai atsparūs kabeliai?
Nepalaikantys degimo kabeliai skirti neleisti liepsnai plisti kabelio paviršiumi. Ugniai atsparūs kabeliai turi užtikrinti maitinimą svarbioms inžinerinėms sistemoms kvarthing laikui neribotą laiką, bet ne mažiau kaip 60 minučių. EN 50200 ir EN 50362 - tokių kabelių reikalavimai. Pažymėtina, kad kabelis Eca degumo klasės gali būti naudojamas kai kuriuose scenarijuose, bet visada turi būti įvertinta jo paskirtis ir aplinka.
Ką tikrinti perkant kabelius?
- Ar kabelis atitinka mažo dūmingumo (behalogeniams) standartus (LST 2011:2018, LST HD 604).
- Ar DoP (Eksploatacinių savybių deklaracija) užpildyta teisingai: kabelio tipas, gamintojas, akredituotos laboratorijos pavadinimas, Degumo klasė ir papildomi kriterijai (dūmingumas, rūgštingumas, dalelių).
- Ar ant kabelio apvalkalo nurodytas žymėjimas atitinka tikrąjį kabelio tipą ir gyslų skaičių.
- Ar kabeliai įrengti pagal galiojančias TAISYKLES (ELEKTROS LINIJŲ IR INSTALIACIJOS ĮRENGIMO TAISYKLĖS), ypač dėl patalpų naudojimo paskirties ir evakuacijos poreikių.
Statybos reglamentai ir jų įtaka projektų kokybei
Lietuvoje galiojančios taisyklės ne tik nustato degumo klases, bet ir įtakoja tiekėjų, platintojų ir rangovų sprendimus dėl kabelių pasirinkimo. Nacionalinės asociacijos ir jos iniciatyvos padeda užtikrinti, kad į rinką patenkantys kabeliai atitiktų ES reglamentus ir saugos reikalavimus. Pavyzdžiai: LST 450/750V ir mažesnės įtampos kabeliai su tinklinės struktūros izoliacija; LST 2011:2018 ypatingų gaisrinių savybių kabeliai; ir LST 2011:2017 450/750V kabeliai su XLPE ar PVC izoliacija, skirti vidaus instaliacijai.
Statybinės gairės ir praktiniai patarimai rangovams
Kabeliai skirstomi pagal degumo klases, šilumos išsiskyrimą, dūmų susidarymą, liepsnos plitimą, rūgštingumą. Ekspertai rekomenduoja iš anksto įvertinti pastato paskirtį ir evakuacijos reikalavimus, kad būtų galima pasirinkti tinkamiausią degumo klasę (pvz., Dca s2 d2 a2 visuomeniniuose pastatuose, o evakuacijai - Cca s1 d1 a1).
Natūralių įrodymų, kodėl svarbu rinktis mažo dūmingumo arba behalogeninius kabelius, yra dažnai pabrėžiama dėl didėjančio incidentų su dūmų ir nuodingų dujų rizikos. Remiantis Draka Keila Cables duomenimis, 44 proc. mirčių gaisruose yra dėl nuodingų dujų ar dūmų, todėl mažo dūmingumo sprendimai turi reikšmės gyvybei.
Kodėl pramoniniai monitoriai geresni už verslo klasės ar buitinius?
Taigi, iš kelių esminių punktų: degumo klasių laikymasis, behalogeninių kabelių naudojimas, priešgaisrinės dangos ir plokštės, taip pat laikymasis CPR reglamentų ir EN standartu, - užtikrina saugumą visuomeniniuose pastatuose, daugiabučiuose ir pramonės objektuose.
Apžvalga apie pagrindinius teisinius akcentus
- EN 50575 - degumo klasės kabeliams ir jų bandymams.
- EN 60332-3-22 - gaisro bandymai kabeliams (vertikalus liepsnos plitimas).
- EN 61034-2 - dūmų matavimas kabelių bandymuose.
- EN 50754-1 - nehalogeniniai kabeliai (HCI mažinimas).
- EN 50399 - bendrieji kabelių bandymo metodai gaisro sąlygomis.
