Izoliacinė juosta - nepakeičiama elektrotechnikos priemonė, plačiai naudojama įvairių elektros įrenginių priežiūrai, remontui ir montavimui. Tinkamai parinkus izoliacinę juostą galima ne tik pagerinti darbo efektyvumą, bet ir užtikrinti saugumą bei patikimumą.
Kas yra izoliacinė juosta ir kam ji naudojama?
Elektros izoliacinė juosta - tai speciali lipni juosta, kuri dažniausiai naudojama elektros kabeliams izoliuoti ir apsaugoti nuo trumpojo jungimo bei elektros smūgių. Elektros izoliacinės juostos - tai specialiai sukurtos juostos, naudojamos elektros laidams ir kabeliams izoliuoti, apsaugoti ir surišti, kad būtų užtikrintas elektros sistemų saugumas ir efektyvumas.
Elektros juosta neleidžia srovei tekėti, įterpdama didelės varžos ir dielektrinio stiprumo polimerinį barjerą tarp laidininkų ir visko kito - kitų laidininkų, įžemintų paviršių, drėgmės ir rankų.
Medžiagos ir konstrukcija
Dauguma elektrikų ir automobilių technikų naudojamų elektros izoliacinių juostų turi bendrą konstrukciją: elastingą polivinilchlorido (PVC) pagrindą, iš vienos pusės padengtą slėgiui jautriais klijais. PVC pagrindas užtikrina dielektrinį barjerą.
Klijų sluoksnis paprastai gaminamas gumos pagrindu - natūralaus arba sintetinio kaučiuko junginiai, sukurti užtikrinti stiprų pradinį sukibimą, gerą sukibimą su izoliaciniais apvalkalais ir pačia juosta, atsparumą drėgmei, temperatūrai ir cheminėms medžiagoms, su kuriomis susiduriama elektros aplinkoje (šarmams, rūgštims, vario korozijai).
Ši dviejų sluoksnių konstrukcija - elastingas dielektrinis pagrindas ir jautrūs klijai - suteikia izoliacinei juostai dvigubą funkciją.
Aukštos temperatūros juostų ypatumai
Termoizoliacinės juostos yra būtinas komponentas, kuris užtikrina saugumą ir efektyvumą daugelyje pramonės procesų. Jos yra naudojamos termoizoliacinės apsaugos užtikrinimui katiluose, liukuose, krosnyse ir kituose pramoniniuose įrenginiuose.
Natūra,aukštos temperatūros lipnia juostaaukšta temperatūra, paprastai gebėjimas 260 laipsnių aukštos temperatūros yra aukštos temperatūros lipnia juosta siaurąja prasme, paprastai naudojami įvairių valdybos PCB, PCB lenta dėl bangų keteros litavimo ir litavimo, juosta yra aukšta temperatūra, būtina naudoti aukštos temperatūros lipnia juosta.

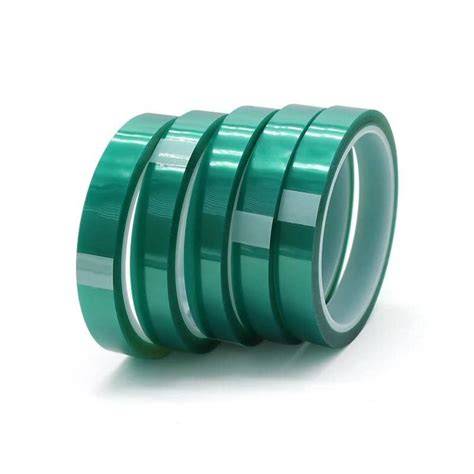

Elektrą izoliuojanti plėvelė, priklausomai nuo pagrindo polimero, apima skirtingus šiluminius diapazonus. PET plėvelės paprastai atitinka B šiluminę klasę (130 °C), o poliimido variantai dažnai sertifikuojami H (180 °C) ar aukštesnei klasei, todėl tinka naudoti aukštoje temperatūroje.
Supratimas, kaip elektros izoliacinė juosta veikia ir kaip tinkamai jį pritaikyti, skiria mėgėjišką darbą nuo profesionalių rezultatų. Elektros juosta - tai ne tik spalvotas, prilimpantis plastikas. Tai suprojektuota, slėgiui jautri klijų sistema, sukurta sukurti ištisinį dielektrinį barjerą aplink laidininkus, nepraleisti drėgmės ir teršalų bei atlaikyti daugelį metų trunkančius temperatūros ciklus ir mechaninio įtempimo efektus.
Techninės charakteristikos, sertifikatai ir standartai
Norint saugiai naudoti elektros izoliacines juostas, jos turi atitikti tam tikrus standartus ir sertifikatus. Kai kurie iš svarbiausių standartų ir sertifikatų yra šie: IEC 60454-3-1, UL 510, CSA C22.2 Nr. 197. Elektrotechnikos izoliacinėms medžiagoms taikomi IEC 60243 (dielektrinis stipris), IEC 60112 (sekimo varža/CTI) ir IEC 60085 (temperatūros klasės) standartai. VDE 0303 apibrėžia reikalavimus organinėms izoliacinėms medžiagoms, o IEC 61621 nustato neorganinių medžiagų bandymo metodus.
UL Ir CSA bandymų protokolai patvirtina, kad juostos išlaiko savo izoliacines savybes esant įtempiui. UL 510 ir CSA C22.2 Nr. 197 vertina juostų dielektrinį pralaidumą sausomis sąlygomis, aukštoje temperatūroje ir po drėgmės poveikio, taip pat atlieka sukibimo, tempimo ir senėjimo patikrinimus.
Dielektrinis stiprumas, temperatūros atsparumas ir mechaninės savybės
Dielektrinis stiprumas yra pagrindinis rodiklis. Tai maksimali įtampa, kurią medžiaga gali atlaikyti storio vienete, kol įvyksta elektros gedimas. Elektros juostose naudojamos PVC formulės paprastai užtikrina dešimčių kilovoltų milimetre dielektrinį stiprumą. Toks produktas kaip „3M Temflex 175“ pagal ASTM D1000 bandymus nurodo minimalų 1000 voltų milimetre dielektrinį stiprumą.
Atsparumas temperatūrai, pailgėjimas, lipnumas ir atsparumas liepsnai turi įtakos tam, ar juosta atlaikys eksploatavimo sąlygas. Vinilinės elektros juostos yra sukurtos plačiam aplinkos temperatūros diapazonui. Standartinės rūšys, tokios kaip „3M Temflex 175“, išlieka atsparios maždaug -7 °C temperatūrai ir pagal CSA standartus yra skirtos nuolatiniam naudojimui iki 90 °C, o UL įvertinimas paprastai yra 80 °C.
Automobilių srityje zoniniai temperatūros reikalavimai yra griežtesni. Keleivių skyriaus juostos paprastai yra atsparios 105 °C temperatūrai; variklio skyriaus juostos turi atlaikyti nuolatinį 125 °C ar aukštesnės temperatūros poveikį, būti atsparios karščiui nuo išmetimo kolektorių, turbokompresorių ir aušinimo skysčio linijų, nesuminkštėdamos, neprarasdamos sukibimo ir nesuyrant.
Paruošimas, vyniojimo technika ir naudojimo praktika
Šiame vadove apžvelgiami svarbūs montavimo būdai: paviršiaus paruošimas, pusiau persidengiantis vyniojimo būdas, įtempimo valdymas ir kada rinktis juostą, o ne vielines veržles ar susitraukiančią juostą.
Prieš bet kokiai lipniai juostai liečiant laidininką, pati elektros jungtis turi būti atlikta teisingai - naudojant nurodytas laidų jungtis (susukamas, įspaudžiamas arba užspaudžiamas), lituojant arba suvirinant, arba lituojant su lydinčiu metalo lydiniu. NEC 110.14(B) reikalauja, kad laidininkai būtų sujungti tam tikram tikslui skirtais įtaisais, o tada padengti izoliacija, atitinkančia laidininkų izoliaciją, arba identifikuotu izoliaciniu įtaisu.
Bet kokias netaisyklingas formas - vielos uodegos galus, šešiakampes vielos veržles, užspaudžiamų cilindrų kraštus - reikia paminkštinti. Gamintojo rekomendacijose rekomenduojama šias vietas paminkštinti elektrotechniniu glaistu (pvz., 3M Scotchfil) arba gumine sujungimo juosta prieš apvyniojant vinilu. Paviršiaus švara: Dulkės, alyva ir birios šiukšlės trukdo sukibimui; greitas teršalų pašalinimas pagerina pradinį sukibimą ir ilgalaikį sukibimą.
Visada apvyniokite juostą „į kalną“ - nuo mažesnio skersmens link didesnio - kad kiekvieno sluoksnio kraštas būtų prispaustas kito apvyniojimo metu, taip sumažinant kraštų pakilimo polinkį. Sandūroms, kuriose laidininkai jungiasi skirtingais kampais ar dydžiais, pradėkite nuo mažiausio skerspjūvio ir judėkite link didžiausio, išlaikydami tolygų įtempimą.
Specifinės technikos: pusė persidengimo, tempimas ir sluoksnių skaičius
Kiekvieną apvyniojimą uždenkite 50 % (puse juostos pločio), kad kiekvienas jungties taškas būtų padengtas bent dviem PVC pagrindo sluoksniais. Ši pusės persidengimo technika yra aprašyta CSA C22.2 Nr.
Apvynodami, tolygiai įtempkite juostą - tiek, kad ji susiaurėtų iki maždaug 5/8 pradinio pločio ir tvirtai priglustų prie jungties, bet ne tiek, kad juosta per daug nesuplonėtų ar neišsikraipytų. Minimalus sluoksnių skaičius: 600 voltų atšakų grandinėms, kurių temperatūra yra 80 °C ir žemesnė, pirminei izoliacijai užtepkite bent du pusiau persidengiančius juostos sluoksnius. Aukštesnės įtampos jungtyse arba atšiauresnėje aplinkoje laikykitės gamintojo rekomendacijų - dažnai užtepkite tris ar daugiau sluoksnių.
Guminės jungiamosios juostos (pvz., „3M Scotch 23“ arba „130C“) ir mastikos juostos sukuria drėgmei nepralaidžią pirminę izoliaciją, tempdamos jas į vientisą, homogeninį sluoksnį. Guminę juostą klijuoti pusiau persidengiančiais sluoksniais, tempiant ją iki 50-75 % pradinio pločio.
Specialios medžiagos ir dvipusės juostos
Yra įvairių tipų elektros izoliacinių juostų, sukurtų skirtingiems tikslams ir pritaikymams. PET plėvelės, poliimidas, stiklo pluoštas, keraminės ir bazalto žaliavos leidžia sukurti juostas su dideliu atsparumu karščiui ir cheminėms medžiagoms.
Dvipuse juosta: lengva suprasti, jo sluoksnis gali būti apiplėštas iš knygos pabaigoje, juosta tik bendras dviejų skaldytų dalykų nuo paviršiaus, sudaro visumą, yra butas naudoti juosta, double-sided juosta įklijuojama į plokštumą, taip pat gali padaryti vienas anapus izoliacijos popieriaus, suplėšyti ar WN, tai pusė yra lipni, gali būti pridedamas prie kitų dalykų.
Praktiniai patarimai ir dažniausiai pasitaikančios klaidos
Dauguma izoliacinės juostos gedimų kyla dėl kelių išvengiamų klaidų. Klojant juostą su mažesniu nei 50 % persidengimu (puse persidengimo) arba naudojant tik vieną sluoksnį, lieka tarpų ir nepakankamas dielektrinis storis. CSA C22.2 Nr. 197 ir gamintojo specifikacijos reikalauja kloti juostą su puse persidengimo; tai ne pasiūlymas - tai patvirtinta technika, užtikrinanti nominalią izoliacijos charakteristiką.
Vinilo izoliacinė juosta atspari drėgmės garams ir taškymuisi, tačiau guminiai klijai ilgainiui gali leisti vandeniui prasiskverbti po apačia, kai juosta nuolat panardinama arba naudojama po vandeniu. Kaip vidinį drėgmės sandariklį naudokite guminę mastiką arba savaime užsilydančią guminę sujungimo juostą, tada apvyniokite vinilu kaip išorinį apsauginį apvalkalą.
Per didelis guminės jungiamosios juostos sluoksnis aplink jungtis sulaiko šilumą ir neleidžia tinkamai išsklaidyti šilumos. Nepersistenkite. Per didelis storis sulaiko šilumą aplink jungtis, o tai gali pagreitinti izoliacijos senėjimą ir laidininko perkaitimą.
Guminė sujungimo juosta užtikrina elektros izoliaciją ir drėgmės sandarumą, tačiau jai trūksta atsparumo UV spinduliams ir liepsnai. Lauko instaliacijoms arba tokioms reikmėms, kurioms reikalinga mechaninė apsauga, gumos sluoksnį apvyniokite bent dviem pusiau persidengiančiais vinilo izoliacinės juostos sluoksniais.
Produktų pavyzdžiai ir taikymas
Technicos Jums siūlo aukštos kokybės termoizoliacines juostas, taip pat stiklo pluošto, keramikines, bazalto žaliavų ir biologiškai suskaidomų junginių termoizoliacines juostas. Mūsų termoizoliacinės juostos yra gaminamos naudojant pažangias technologijas, garantuojančias didelį atsparumą karščiui. Jos puikiai izoliuoja šilumą, užtikrina efektyvų energijos taupymą ir gali būti naudojamos įvairiuose pramonės šakose.
Siekdami užtikrinti aukštą kokybę, mes bendradarbiaujame su patikimais tiekėjais ir stengiamės atitikti visus jūsų poreikius ir reikalavimus.
Kaptono juostos ir folijos juostos palyginimas – pakartotinio apdorojimo testas / NUOSTABŪS rezultatai
Praktinė lentelė: pagrindinės juostų savybės
| Medžiaga | Atsparumas temp. | Paskirtis | Saviniai |
|---|---|---|---|
| PVC | -7 °C iki 80-90 °C | Bendroji elektros izoliacija | Elastinga, gera dielektrinė apsauga |
| PET | ~130 °C (B klasė) | Termiškai jautrios plėvelės | Aukštas dielektrinis stiprumas |
| Poliimidas | ~180 °C (H klasė) ir daugiau | PCB litavimas, aukštos temp. sritys | Atsparumas iki 260 °C |
| Stiklo pluoštas / keramika / bazaltas | Labai aukštas | Pramoninės krosnys, katilai | Mechaninis atsparumas ir šiluminė apsauga |
Izoliacinė juosta vaidina svarbų vaidmenį šiuolaikinėje elektros inžinerijoje dėl savo įvairių charakteristikų ir plataus pritaikymo spektro. Skyriuje apie elektros izoliacines juostas rasite išsamius atsakymus į dažniausiai užduodamus klausimus, kurie padės suprasti šių esminių elektros instaliacijos komponentų svarbą ir naudojimą.
