Šiuolaikinė elektros instaliacija nėra tik laidų sujungimas tarp taškų A ir B. Tai sudėtinga inžinerinė sistema, kurios saugumas ir ilgaamžiškumas tiesiogiai priklauso nuo to, kaip kokybiškai laidininkai yra apsaugoti nuo išorės veiksnių. Tinkamas apsauginio vamzdžio parinkimas dažnai tampa lemiamu veiksniu sėkmingam projekto įgyvendinimui. Daugelis pradedančiųjų statytojų klaidingai mano, kad aukštos kokybės kabelio izoliacija yra pakankama apsauga klojant linijas po žeme ar betone. Tačiau praktika rodo ką kita. Gruntas yra dinamiška aplinka: dėl drėgmės svyravimų, šalčio ir atitirpimo ciklų ar tiesiog natūralaus nusėdimo atsirandantis mechaninis spaudimas gali pažeisti net ir patį storiausią kabelį. Siekiant išvengti šių rizikų ir užtikrinti sistemos ilgaamžiškumą, nepakeičiamu sprendimu tampa techninis vamzdis. Jis tarnauja ne tik kaip tvirtas fizinis barjeras nuo išorinių veiksnių, bet ir sukuria funkcionalų kanalą, leidžiantį ateities pokyčius be kasimo darbų.
Vienas populiariausių pasirinkimų lauko komunikacijoms yra APE vamzdis. Tai polietileninis vamzdis iš antrinio polietileno, itin tvarus ir ekonomiškas sprendimas, pasižymintis puikiu atsparumu smūgiams bei cheminiam dirvožemio poveikiui. Kadangi šis vamzdis yra lankstus ir tiekiamas rulonais po 50 metrų, jį galima kloti vientisomis atkarpomis. APE vamzdis taikomas ne tik elektros laidų tiesimui, bet ir ryšių ir silpnųjų srovių tinklams, sodo ir aplinkos automatikai, laikinosioms instaliacijoms, apsaugai nuo graužikų. Renkantis techninį vamzdį, skersmuo yra svarbiausias rodiklis: 20 mm, 25 mm arba 32 mm, taip pat atsižvelgiama į tai, ar planuojama vesti pagrindinį maitinimo kabelį nuo įvadinės apskaitos dėžutės iki vidaus paskirstymo skydų. Svarbu pabrėžti techninį aspektą: šis teh suminamasis vamzdis nėra slėginis; jis nėra skirtas aukšto spaudimo vandens tiekimui. Tačiau dėl savo savybių jis nepakeičiamas kitose srityse: lietvamzdžiai, drenažas, sodo automatika, laikina instaliacija, apsauga nuo graužikų ir pan.
Raudonas požeminis gofruotas vamzdis klojamas ten, kur gresia didelis grunto spaudimas, pavyzdžiui magistralinių tinklų tiesime ar įvedinių kabelių apsaga, kai tikėtina didelė mechaninė įtampa. Raudona spalva tarnauja kaip aiškus saugumo signalas - po žeme guli elektros tinklai. Jo skersmenys paprastai siekia 40, 50 ar net 110 mm, priklausomai nuo apkrovos ir vietos projektų reikalavimų. Kitas atvejis - vidaus instaliacijai naudojamas gofruotas vamzdis (dažnai pilkos spalvos), kuris suteikia lankstumą galimybėms atnaujinti laidus be pažeidimų apdailoje. Gofruotas vamzdis leidžia formuoti trasas aplink kampus ar lubų sijas, užtikrina paprastą remontą ir gaisrinę saugą dėl ugnies atsparumo medžiagai.
Montavimo metu verta laikytis kelių esminių principų. Klojant vamzdžius lauke, tranšėjos dugne rekomenduojama formuoti bent 10 cm smėlio sluoksnį, kuris apsaugotų vamzdį nuo aštrių akmenų spaudimo. Taip pat visada rekomenduojama įsigyti šiek tiek didesnio skersmens vamzdį, nei atrodo reikalingas dabar, nes technologijos tobulėja ir ateityje gali prireikti papildomų kabelių arba naujų įrenginių. Technologijų tobulėjimas reiškia, kad po kelių metų gali prireikti naujų jungčių ar papildomų kabelių - turėsite rezervą apsaugai.
Prijungimo ir sandarinimo darbai yra svarbūs. PVC vamzdžiai jungiasi su gumine tarpine, be klijų, kad leistų šiek tiek judėti dėl temperatūros pokyčių. Svarbu užtikrinti, kad jungtys būtų teisingai sumontuotos - galai būtų nufazinti ir sutepami jungtys tepalą, nes neteisingai sumontuota jungtis yra pagrindinė nesandarumo priežastis. Nuolydžio kontrolė yra kritiškai svarbi: kiekvienam metrui vamzdžio nuolydis turi būti pastovus. Praktinis patarimas - tranšėjos krašte kas metrą įsmeigiami kuoliukai, ant kurių užtemptas virvelis rodo tinkamą nuolydį. Tokie paprasti patarimai padeda išvengti užsitęsusių nuotekų problemas.
Kanalizacijos sistema: pagrindai nuo stogo iki išleidimo vietos
Prieš pradedant darbus svarbu įsisąmoninti lietaus kanalizacijos sistemos grandinę: stogo latakai, nuoleidimo vamzdžiai, požeminiai surinkimo vamzdžiai, kiemo lietaus surinkimo groteles, kontroliniai šulinėliai ir išleidimo vieta. Latakai renkami palei stogo kraštą ir nukreipia vandenį į vertikalius nuoleidimo vamzdžius; nuolydis turėtų būti bent 3-5 mm kiekvienam metrui, kad vanduo nenustovėtų ir žiemą neužšaltų. Nuoleidimo vamzdžiai nukreipia vandenį žemyn iki kiemo arba žemės lygio, kur surenkamas vanduo ir paverčiamas į požeminius vamzdžius. Išleidimo vieta gali būti prie centralizuotos lietaus nuotekų sistemos, į griovį ar vandens telkinį, infiltracinis šulinys arba drenažinis laukas, bei, kur tinkama, - vandens kaupimo cisterna.

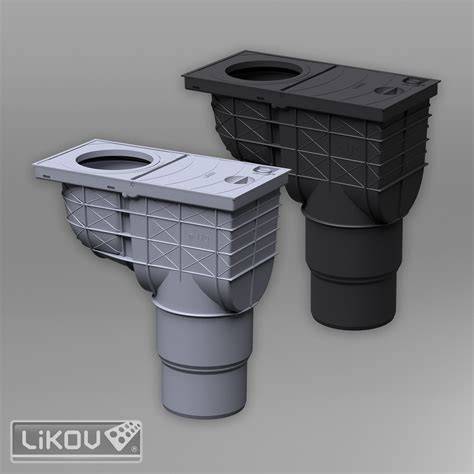

Požeminiai surinkimo vamzdžiai dažnai turi skersmenį 110 mm arba 160 mm, o kiemo lietaus surinkimo grotelės turi būti įrengtos žemiausiose kiemo vietose. Kontrolinis šulinėlis rekomenduojamas ties pagrindiniais posūkiais arba prieš išleidimą į centralizuotą tinklą. Išleidimo vieta turi būti toli nuo pastato pagrindo, nes vanduo išleidimo vietoje gali kelti grunto ir pamatų problemų.
Lauko vs vidinė kanalizacija: pasirinkimo gairės
Vidaus kanalizacijai dažniausiai naudojami plastikiniai vamzdžiai - lengvi, pigūs, lygaus paviršiaus, lengvai montuojami, tačiau primerštas trūkumas - garsas. Ypač vertikalūs stovai gali sukelti triukšmą dėl nuotekų judėjimo. Specialūs mažatriukšmiai vamzdžiai šias problemas sumažina. Lauko vamzdynui rinkoje siūlomi storesni sienelės ir tvirtesnės konstrukcijos vamzdžiai, atsparūs grunto spaudimui. Oranžinės spalvos išorės vamzdžiai naudojami ten, kur paviršiaus grunto spaudimas yra didelis, todėl jie dažnai turi storesnes sieneles ir ilgaamžiškumą.
Klaidos ir kaip jų išvengti: per mažas vamzdžio skersmuo, per sekli įranga, trūksta kontrolinio šulinėlio, vanduo išleidžiamas per arti namo, lapų ir šiukšlių filtravimo ignoravimas, kiemo grotučių trūkumas. Tinkamai projektuojant ir įrengiant, sistema veikia tyliai, užtikrina atsparumą krituliams ir apsaugo pamatus nuo drėgmės.
Montavimo darbai: ką gali daryti pats, o ką patikėti specialistams
Montavimo darbai gali būti atliekami savarankiškai kai kurie etapai, tačiau kai kuriais žingsniais būtina samdyti profesionalus: prijungimas prie centralizuoto tinklo (reikalauja leidimų ir įrangos), infiltracinio šulinio įrengimas grunto tyrimų pagrindu, dideli tranšėjų kasimo darbai, jei grunto sąlygos reikalauja klojinių ar šlaitavimo. Tranšėjos gylis Lietuvoje rekomenduojamas apie 0,5-0,8 m; kai vamzdis eina po įvažiavimu, reikalingas didesnis gilumas ir tvirtesnis vamzdis. Smėlio pagalvė iš 10-15 cmsluoksnio daro stabilesnę nuolydžio geometriją ir apsaugo vamzdį. Prijungimų metu būtina užtikrinti teisingą sujungimą ir naudoti tepalą. Jei reikia, galima naudoti lankstų gofruotą vamzdyną, bet tik retoms korekcijoms patalpose.
Ką privalote žinoti apie lietaus vandens kaupimą
Lietaus vandens kaupimas tampa vis populiaresniu pasirinkimu: antžeminės cisternos, požeminės kaupimo cisternos ir infiltravimo blokai. Antžeminė cisterna gali kaupti 200-1000 litrų vandens ir pigiai įrengiama (nuo 30 iki 200 eurų). Požeminė kaupimo cisterna gali būti 3000-10 000 litrų ir daugiau; jos įrengimo kaina dažnai svyruoja nuo 1500 iki 5000 eurų su montavimu, bet ilgainiui atsiperka dėl vandens sutaupymo. Reikia pažymėti, kad lietaus vanduo nėra sterilus, gali būti prikištas lapų, vabzdžių ar kitų teršalų, todėl prieš įleidimą į filtravimo ar naudoti vidaus sistemose būtinas filtravimas.
Infiltraciniai šuliniai ar infiltraciniai laukai - tai gili struktūra, kur vanduo infiltruojamas į gruntą. Tai tinkamas sprendimas, kai gruntas yra laidus ir nėra aukštas gruntinis vanduo. Prieš diegiant infiltracijos sprendimą rekomenduojama atlikti gruntų tyrimus ir įvertinti grunto vandens lygį. Taip pat galima rinktis melioracijos griovį ar vandens telkinį kaip išleidimo vietą, kai projektas leidžia, arba naudoti centralizuotą tinklų dalį, kur įmanoma.
Ką sako praktika: projektavimas, įrengimas ir priežiūra
Projekto sudedamosios dalys: skaičiavimai ir atsižvelgimas į visus paviršius, iš kurių vanduo patenka į sistemą; lietaus intensyvumas - Lietuvoje dažnai taikoma 10-15 minučių intensyvumo, 100 l/s·ha standartas privatiems namams; vamzdžių skersmenys ir nuolydis (110 mm iki 200-250 m² surenkamo ploto). Medžiagų pasirinkimas: SN4/SN8 klasės plastikiniai vamzdžiai (oranžinės spalvos) skirti lietaus nuotekoms; baltos spalvos vidaus vamzdžiai, nors dažnai nerekomenduojami užkasti po žeme dėl garso. Plastikinių vamzdžių trūkumai - prasta garso izoliacija; gali būti naudojami specialūs mažatriukšmiai vamzdžiai. Taip pat derėtų žinoti apie kietas, bet ir brangesnes ketaus ar keramiko vamzdžių galimybes sunkiose vietose, kur cheminės medžiagos ar intensyvus jautrumas mechaniniam poveikiui reikalauja papildomos apsaugos.
Renkantis medžiagas verta orientuotis į vietinį reglamentą ir administratorius nurodymus: Lietuvoje vamzdžiai, įvedantys į sistema, turi SN4 sertifikatą arba BD žymėjimą; kitiems vamzdžiams gali būti žymėjimai 1453-1 (Lietuva), 1451-1 (Lenkija) arba raidė B. Tam tikros detalės - pvz., jungtys, kieti vamzdžiai, ar gofruoti komponentai - turi būti patikrinti dėl jų tinkamumo vietinėms nuotekų ir vandens sistemoms.
Hipotetiški skaičiavimai ir realūs patarimai
- Skaičiuokite surenkamą plotą: stogas, terasa, betonuotas kiemas, įvažiavimas; kiekvienas paviršius turi savo nuotėkio koeficientą (pvz., daržininkams žolė - 0,3-0,5; betonuotame kieme - ~1,0).
- Naudokite 10-15 minučių intensyvumo lietų modelį; apskaičiuokite lietaus debitą - 100 l/s·ha tipiniam namui.
- Pasirinkite vamzdžių skersmenis: 110 mm dažniausiai pakanka iki 200-250 m² surenkamo ploto, didesniems plotams - planas su papildomais duomenimis.
- Tvarkykite nuolydį: 1-2 cm nuolydžio vienam metrui; jei per didelis nuolydis, nesuyra švarus nuplovimas; per mažas - nuotekos kaupiasi.
- Užtikrinkite atsakmus į įrengimą: kontrolinis šulinėlis, lapų gaudyklės grotelės, grotelių sistema kiemo dalyje, kad lapai nepertrenktų vamzdynų.

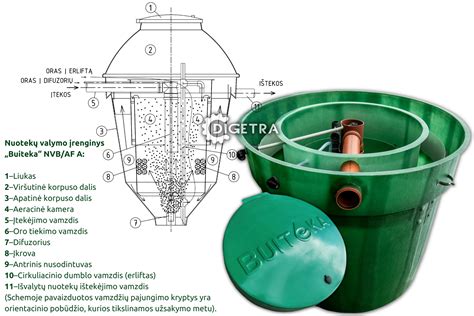

Populiarios įrengimo praktikos Lietuvoje rodo, kad daugelyje atvejų reikalingas profesionalus projektas: BIM sprendimai, derinimas su vietiniais kanalizacijos tinklais ir tvirtinimas iš administratorių. Dalis darbų - pvz., požeminių vamzdynų pravedimas - dažnai atliekami rekonstruojant miesto nuotekų tinklus arba įrengiant naujus nuotekų dalis. Nuotekų valymo įrenginiai - tai sistemų centras, kuriuo užtikrinamas, kad nuotekos būtų valomos tinkamai ir saugiai į aplinką išleistos. Tokios įrenginių priežiūros reikalauja, kad nuotekų valymo įrenginiai veiktų tyliai, neskleistų nemalonaus kvapo, ir būtų nuolat prižiūrimi, kad netaptų kliūtimi pastato eksploatacijai.
Žodžiai apie istoriją ir vietinius pavyzdžius
Kanalizacijos istorija siekia senovės Romą: pagrindinis nuotekų vamzdynas Cloaca Maxima buvo 7 m pločio; Romos laikai ir Renesansas formavo modernias nuotekų sistemas. Lietuvoje istorija prisimena XVII a. Vilniaus Žemutinėje pilyje pogrupiuose rasto uždaro nuotekų, lietaus ir gruntinio vandens surinkimo kolektorių. Šiuolaikinėms technologijoms plėtojantis plastikiniai vamzdžiai dažnai pakeitė ketaus ir keramikos sprendimus, o vidaus kanalizacijai dažnai parenkami pilkos spalvos vamzdynai, kurių pranašumas - lengvas montavimas, trūkumas - triukšmas. Lauko vamzdynai dažniausiai oranžinės spalvos - storesnės sienelės, geresnis atsparumas spaudimui.
Į ką atsižvelgti prieš iškasant tranšėją
Prieš klojant vamzdynus lauke būtina įsivardinti geodezijos ir inžinerinius reikalavimus, įvertinti galimas požemines komunikacijas, klojimo gylį ir aplinkos sąlygas. Svarbu paskaičiuoti, ar tranšėjos dydžiai ir giliai atitinka vietinius reglamentus ir įvesčių reikalavimus. Taip pat būtina stebėti, ar drenažas, lietaus nuotekos ir centralinės nuotekos tinklai nebus brangiai išskirtiniai, kai projektas bus įgyvendinamas.
Efektyvumas ir kainodara
Vidutinės išlaidos lietaus kanalizacijos sistemai privačiam namui Lietuvoje pagal projektą svyruoja nuo 1500 iki 5000 eurų, priklausomai nuo namo dydžio, kiemo konfigūracijos ir pasirinktų medžiagų. Tai yra investicija į pastato ilgaamžiškumą ir patikimumą, lyginant su galimais pamatų remontais ar drėgno kiemo problemomis. Tinkamas projektavimas ir kokybiškas įrengimas sumažina rizikas ir ateities remonto kaštus.
Ilgaamžiškumas ir priežiūra: pagrindinės gairės
Priežiūra yra būtina: pavasarį išvalykite latakus ir nuoleidimo vamzdžius, kad po žiemos nepradėtų kimšti lapai ir šakos; ruduo - dažnai aktyviausias sezono laikas, kai lauko nuotekos užkemšamos; kas 2-3 metus patikrinkite kontrolinį šulinėlį ir prireikus išvalykite nuosėdas. Žiemą atkreipkite dėmesį į antžeminę kaupimo cisterną: ji turi būti apsaugota nuo šalčio arba ištuštinama. Medžių šaknys - atstumas nuo vamzdžių turi būti bent 2-3 metrai, ypač atsižvelgiant į agresyvių šaknų rūšis (gluosniai, tuopos, klevai). Galiausiai - dokumentacija: nufotografuokite sistemą prieš užkasant, pažymėkite trasas plane - tai nepamainoma pagalba vėlesniems darbams ar remontui.
