Apvalaus vamzdžio kvadraturos apskaičiavimas yra esminis inžinerijos uždavinys. Šiame straipsnyje aptarsime formulę, jos taikymą praktikoje, skerspjūvio plotą, vamzdžio tūrio skaičiavimus bei svarbius aspektus nuo vienetų suderinamumo iki įėjimo ir išėjimo srauto santykių. Pateikti pavyzdžiai ir apibendrinimai grindžia žinias apie vamzdžių skersmenų parinkimą, skerspjūvio ploto įtaką srauto ir tūrio parametrams, taip pat įrankius, kuriais galima greitai ir tiksliai apskaičiuoti reikalingus dydžius.
Pagrindinė formulė ir jos taikymas
Apvalaus vamzdžio skerspjūvio plotas A apskaičiuojamas pagal formulę A = π · r², kur A - vamzdžio skerspjūvio plotas (kvadratiniai centimetrai arba kvadratiniai metrai), π - pi (apytiksliai 3,14159), o r - vamzdžio spindulys (pusė skersmens).
Pavyzdžiui, jei vamzdžio spindulys yra 5 cm, plotas yra A = π × 5² ≈ 3,14159 × 25 ≈ 78,54 cm². Ši kvadratūra būtina įvairiems inžineriniams skaičiavimams: tinkamam skysčių ar dujų pralaidumo įvertinimui, šildymo ir vėdinimo sistemų projektavimui bei medžiagų poreikio apskaičiavimui.
Vijų ir vienetų svarba
Vienetai turi būti vieningi visiems skaičiavimams: centimetrai arba metrai, o skersmens ir spindulio santykis leidžia greitai pereiti nuo skersmens D iki spindulio r: r = D/2. Tikslesnės π reikšmės suteikia tikslumą, ypač dideliems vamzdžiams.
Praktiniai pavyzdžiai ir taikymas
- Jei vamzdžio skersmuo D yra žinomas, spindulys r apskaičiuojamas kaip r = D/2. Tuomet A apskaičiuojamas pagal A = πr².
- Jei reikia rasti išorinį paviršiaus plotą 1 m ilgio vamzdžiui, galima naudoti ploto formulę S = 2πrL, kur L - vamzdžio ilgis. Pritaikant matmenis į metrus, gauname plotą m² naudoje per 1 m ilgio segmentą.
- Vamzdžio tūrio apskaičiavimas: tūris V = A · L = πr²L. Jei L yra 1 m, V = πr² (metrais kubiniais).
Vamzdžio skersmens pasirinkimo nuorodos
Vamzdis yra prieš siurblį arba po siurblio, todėl svarbu įvertinti įėjimo ir išėjimo zonų greičius bei norimą srauto greitį. Pasirenkant skersmenį, reikia atsižvelgti į:
- Įsiurbimo zonos skysčio greitis v1, kuris gali būti apie 1,0 m/s;
- Ištraukavimo zonos skysčio greitis (v2) apie 2,0 m/s;
- Venturi vamzdžių ir dujinių vamzdynų rekomenduojami dujų greičiai v3 iki 10 m/s, siekiant tinkamo venturi efekto ir slėgio paskirstymo.
Skersmens pasirinkimas gali būti pateiktas kaip santykis: išeinančio vamzdžio skerspjūvio plotą galima didinti iki dviejų kartų, palyginti su įeinančio vamzdžio plotu, kadangi norima mažesnė išėjimo srauto greitis.
Vidinis skersmuo, sienelių storis ir išoriniai duomenys
Vamzdis turi išorinį ir vidinį skersmenis. Išorinį plotį paimame iš produkto ar techninių duomenų, o sienos storis S leidžia apskaičiuoti vidinį skersmenį: d = D − 2S. Spindulys R = D/2. Jei techninių duomenų nėra, matavimas yra vienintelis kelias gauti duomenis apie plokštumą ir tūrio savybes.
Vidinio paviršiaus plotas ir išoriniai įverčiai
Norint įvertinti izoliaciją, išorinio paviršiaus plotas yra naudingas - jį galima naudoti norint apskaičiuoti izoliacijos kiekį. Panaudojant skerspjūvį ir vamzdžio ilgius, galima apskaičiuoti ir išorinio paviršiaus plotą T = π(D + d) · L, tačiau dažniau naudojama paprasta S = 2πrL formuluotė.
Įvairūs pavyzdžiai: skersmens ir ploto skaičiavimai
Norint rasti skerspjūvį be išsamių techninių duomenų, matuojama - randamas spindulys r ir naudojama A = πr². Pavyzdžiui, 90 mm skersmens vamzdžio skerspjūvio plotas: r = 90/2 = 45 mm = 4,5 cm; A ≈ π × 4,5² ≈ 3,14159 × 20,25 ≈ 63,62 cm².
Taip pat pateikiamos formuluotės apskaičiuojant ploto per vieno metro ilgio vamzdį: Plotas/m = 2πr (kai kalbama apie išilginį paviršiaus plotą vienam metrui). Tūrio per vieną metro ilgio vamzdį galima apskaičiuoti kaip V/m = A, o tai yra įtraukiama į tūrio matavimo vienetus litrais (1 m³ = 1000 l).
Medžiagų tankiai ir jų svarba skaičiavimuose

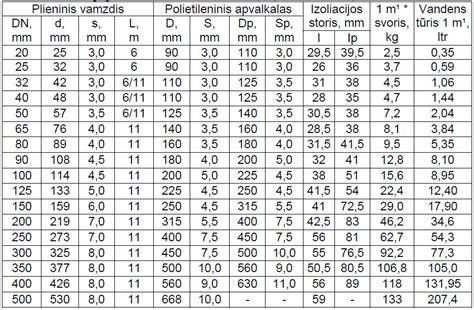

Medžiagų tankių lentelė pateikia daugelio vamzdžių ir jų gamybos medžiagų charakteristikas. Pavyzdžiui, nerūdijantis plienas turi tankį apie 8 g/cm³, aliuminio lydiniai apie 2.85-2.78 g/cm³, cinkas 7.13 g/cm³, varis 8.5 g/cm³ ir kt. Šie duomenys gali būti svarbūs, kai reikia įvertinti svorį, masę ir galimą transportavimą dideliais kiekiais.
Be to, įvertinant izoliaciją ir išorinio paviršiaus ploto, gali būti svarbu apskaičiuoti vamzdžio masę, jos priklausomybė nuo skersmens ir sienos storio. Tokie skaičiavimai padeda parinkti tinkamą gamybos ir montavimo sprendimą bei injekcijos ir dažymo reikmes.
Tvarkymas ir praktiniai patarimai
- Nustatykite vamzdžio skersmenį ir sienelių storį iš techninių duomenų arba matuokite tiesiogiai.
- Apskaičiuokite spindulį r = D/2 ir naudokite A = πr² naujųjų plotų skaičiavimui.
- Prireikus konvertuokite plotus ar tūrius iš cm² į m² ir iš m³ į litrus (1 m³ = 1000 l).
- Parenkant skersmenį, atsižvelkite į reikiamą srautų greitį įsiurbimo ir išsiurbimo zonose bei ventilinių įrenginių efektyvumą.
- Naudokite matriką medžiagų tankiams vertinant vamzdžio svorį ir atsparumą aplinkos poveikiui.
Papildomi praktiniai skaičiavimai
Norint apskaičiuoti vamzdžio išorinio paviršiaus plotą per duotą ilgį L, galima naudoti formą S = 2πrL. Jei žinomas išorinis skersmuo D ir sienelės storis S, vidinis skersmuo d = D − 2S. Vamzdžio tūris V = πr²L, kur r = d/2.
Tiksliai įvertinti tūrius ir ploto parametrus būtina suvienodinti matavimo vienetus ir naudoti tinkamas konvertavimo koeficiento reikšmes, siekiant išvengti klaidų dideliuose projektuose.
Vamzdžių skersmens apskaičiavimas ir skaičiavimų tikslumas yra aktualūs ir statybose, ir privačiuose projektuose. Teisingas plotų ir tūrių įvertinimas užtikrina efektyvų srautų valdymą, tinkamą izoliaciją ir optimalų medžiagų poreikį.
