Lauko sąlygos elektros instaliacijai kelia ypatingus iššūkius. Lietuvoje, kur klimatas pasižymi tiek drėgme, tiek temperatūros svyravimais, laidų apsauga tampa ne tik patikimumo, bet ir saugumo klausimu. Praktikoje dažnai susiduriame su situacijomis, kai lauko instaliacija įrengiama skubotai, neįvertinant aplinkos veiksnių.
Laidų tipai ir jų atsparumas lauko sąlygoms
NYKY tipo kabeliai - vienas populiariausių pasirinkimų lauko instaliacijai. Šie kabeliai turi dvigubą PVC izoliaciją, kuri užtikrina puikią apsaugą nuo drėgmės ir mechaninių pažeidimų. CYKY kabeliai taip pat dažnai naudojami lauko instaliacijai. Jie pasižymi geru atsparumu UV spinduliuotei ir drėgmei. Ypatingais atvejais, kai instaliacija turi būti itin atspari, verta rinktis XLPE (susiūto polietileno) izoliacija dengtus kabelius. Štai praktinė rekomendacija: jei kabelis bus klojamas žemėje, būtinai rinkitės kabelius su žymėjimu „žemei” arba „underground”.

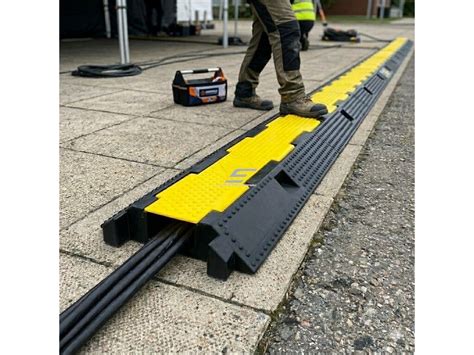

Laidų montavimas ir izoliacija - dvi pagrindinės kryptys, siekiant užtikrinti ilgaamžiškumą. Gofruoti PVC vamzdžiai - populiariausias pasirinkimas dėl jų lankstumo ir paprasto montavimo, tačiau lauko sąlygomis būtina rinktis UV atsparius vamzdžius, dažnai juodos spalvos. Metaliniai kanalai suteikia maksimalią mechaninę apsaugą, bet turi būti pagaminti iš nerūdijančio plieno arba padengti antikorozine danga. Požeminei instaliacijai rekomenduojama naudoti specialius dvisieniu vamzdžius, kurie pasižymi dideliu atsparumu gniuždymui. Įdėkite vamzdžius į saugią trasą, o vidinis skersmuo turi būti bent 1,5 karto didesnis už laidų pluošto skersmenį.
Jungčių pasirinkimas lauko sąlygomis
Laidų jungtys dažnai tampa silpniausia elektros instaliacijos vieta lauko sąlygomis. Lauko sąlygomis būtina naudoti hermetiškas jungtis su IP65 ar aukštesniu apsaugos lygiu. Jungiamosios dėžutės turi būti montuojamos taip, kad į jas nepatektų vanduo: laidų įėjimai turėtų būti nukreipti žemyn, o ne į viršų. Po instaliacijos įrengimo, bet prieš užkasant ar galutinai uždengiant jungtis, atlikite izoliacijos varžos matavimą. Taip pat svarbu pasirinkti tinkamas jungiamųjų elementų medžiagas.
Gnybtų blokai - paprastas ir greitas sprendimas, kai reikia sujungti aliuminio laidus su variniais. Pagrindiniai jų privalumai - paprastumas ir naudojimo greitis. Tačiau gnybtų blokai turi ir trūkumų: jų viduje gali būti drėgmės, dulkių ir smulkių šiukšlių, o nuimtos šerdys turi būti įkišamos į gnybtų skylutes kol sustoja. Dėl permatomo korpuso galima patikrinti, ar šerdis pilnai pateko į gnybtą. Reikėtų periodiškai peržiūrėti kontaktinę jungtį, ypač kai naudojamos aliuminio vielos.
Dažnai pasvarsčius dėl jungčių perspektyvų, gamintojai siūlo sprendimus. „WAGO“ savaime užspaudžiantys terminalai turi įrodytą patikimumą elektros prekių rinkoje. Speciali gnybtų serija su kontaktine pasta „Alu-plus“ apsaugo aliuminio ir vario sąlytį nuo elektrolitinių korozinių procesų. Tokie sprendimai yra rekomenduojami laikyti nuolatinėse jungčių vietose.
Aliuminio ir vario laidų sujungimo ypatumai
Žinoma, vario ir aliuminio laidų susukti nerekomenduojama. Jei negalite to padaryti, tada pirmiausia išlydyti vario laidininką švino-alavo lydmetaliu. Aliuminis yra minkštas ir trapus, todėl reikia labai atsargiai susukti. Eksploatacijos metu laidininkai daug kartų kaitinami ir vėsinami, todėl vyksta išsiplėtimo ir susitraukimo ciklai. Be to, aliuminis oksiduojasi ore drėgmėje, ir šis oksidacijos procesas įvyksta greičiau kai liečiamasi su variu. Šie du metalai yra galvaniškai nesuderinami, todėl sujungimo vietos reikalauja ypatingos priežiūros.
Geriausi metodai aliuminio ir vario laidų sujungimui yra šakos spaustukai (veržlių spaustukai) ir gnybtų blokai. Šakos spaustukai turi dielektrinį polikarbonato korpusą ir metalinę šerdį; jie yra įvairių tipų, atsižvelgiant į prijungiamų laidų skerspjūvį. Trūkumas - nepralaidumas, todėl tiksliai reikia užtikrinti apsaugą nuo drėgmės, dulkių ir šiukšlių. Veržlių spaustukai gali būti naudojami kur kas platesniam porčių prijungimui, tačiau jų realizavimas dažnai parodomas specifiniuose rinkiniuose. Svarbu: tarp aliuminio ir vario laidų būtina naudoti tarpinę poveržlę.
Tačiau, jei reikia daugkartinio naudojimo spaustuko, naudokite svirties tipo spaustukus. Jie leidžia įterpti ir laikyti šerdes skaidriuose įėjimuose. Taip pat galima naudoti išlydyto metalo jungimo metodus, kai reikia uždengti vario laidininką antikoroziniais lydymetaliais. Tačiau nereikia pamiršti, kad aliuminis yra labai minkštas, todėl prispaudžia jį atsargiai.
Praktiniai patarimai montuojant lauko instaliaciją
- Palikite 5-10% laidų atsargos įvairiose jungimo vietose - tai užtikrina lankstumą ir pataisas.
- Laidų klojimas žemėje - ne mažiau kaip 70 cm gylio, kad išvengtumėte pažeidimų kasant ar dėl šalčio poveikio.
- Naudokite hermetiškas jungtis su IP65 ar aukštesniu apsaugos lygiu, ir venkite vandens patekimo į jungiamąsias dėžutes.
- Užtikrinkite nuolatinę priežiūrą: vizualinę apžiūrą bent kartą per metus, izoliacijos varžos matavimus kas 2-3 metus, gydymą augalų pažeidėjus ir žemėlapio sudarymą su visomis trasomis.
- Žaibo apsauga: įžeminimo varža neturėtų viršyti 10 oma, o idealiai siekti 4 oma ar mažiau; SPD įrengimas paskirstymo skydelyje; žaibolaidžio įrengimas įvertinant vietovės objektus.
Izoliacija ir apsauga nuo aplinkos veiksnių
Izoliacijos izoliacijos svarbiausia - ne tik laidų pasirinkimas, bet ir bendras sistemos išlaikymas. Pakankama izoliacijos įtampa, UV spinduliuotė, ir mechaniniai pažeidimai reikalauja nuolatinės priežiūros. Atsižvelgiant į klimato sąlygas, rekomenduojama rinktis kabelius su papildomu UV atsparumu ir patikima aplinkos apsauga. Po izoliacijos matavimo, būtina įsitikinti, kad jungtys buvo teisingai užsandarintos ir apsaugotos nuo požeminio poreikio.
Specialūs pastebėjimai sovietmečio ir šiuolaikinių sprendimų santykiuose
Gyvenamuosiuose pastatuose, kurie buvo statomi sovietmečiu, elektros instaliacija buvo atlikta aliuminio laidais. Profesionalūs elektrikai mieliau renkasi modernų buitinį tinklą iš varinių laidų. Todėl dažnai tenka spręsti problemą kaip sujungti varinius ir aliuminius laidus. Neklausykite girdimų, kad tai negalima daryti. Aliuminio laidų prijungimas prie varinių laidų yra išsprendžiama užduotis. Šie du metalai turi skirtingas chemines savybes, o tai turi įtakos jų sujungimo kokybei. Aliuminio viela oksiduojasi kai veikiama oro drėgmės ir šis procesas vyksta greičiau kontaktuojant su varimi. Lyginant su vario laidininku, aliuminis yra minkštesnis ir turi mažesnį elektrinį laidumą, dėl to jis įkaista. Trečioji priežastis - galvaniškai nesuderinami metalai, todėl kontaktuose gali formuotis joniniai procesai.
Teisingiausios priemonės - naudoti tarpinę poveržlę, gnybtų blokų sprendimus arba veržlių spaustukus su specialiomis funkcijomis, o taip pat atkreipti dėmesį į gamintojo siūlomas priemones rasdama „Alu-plus“ rūšies jungčių. Taip pat svarbu, kad laikui bėgant aliuminio laidų sąlyčio vietos būtų periodiškai tikrinamos ir užveržiamos, ypač kai laikomasi kambario temperatūros reikalavimų. Nuimtos šerdys turi būti įkišamos į gnybtų skylutes kol jos sustos, o šiidžiai - laikomi jėga ant kontaktų plokštelių.
Jei norite trumpai įsivaizduoti pagrindines taisykles
- Naudokite hermetiškas jungtis su IP65 ar aukštesniu apsaugos lygiu.
- Laikykitės gylio reikalavimų laidų klojimui žeme (ne mažiau 70 cm).
- Pasirūpinkite UV atspariais vamzdžiais ir nerūdijančio plieno kanalais.
- Skirkite dėmesio aliuminio ir vario jungties apsaugai ir naudokite tarpinę poveržlę bei specialias gnybtų sistemas.
- Įrengdami žaibo apsaugą, įsitikinkite, kad įžeminimo varža yra optimaliai žema (4 oma ar mažiau).
- Atliekant montavimą, sekite nuolatinę priežiūrą ir dokumentaciją.
Veiksmingi papildomi sprendimai
Geriausiai įrodė savo galimybes „WAGO“ greito užspaudimo terminai kartu su Alu-plus pasta. Taip pat taikomos gnybtų blokų ir veržlių spaustukų kombinacijos, kai reikia didelio laidų skaičiaus ar skerspjūvių. Praktiniuose pavyzdžiuose įprasta naudoti polietileno rėmus su įvorėmis, kurios užtikrina tvirtą ir patikimą laidų sujungimą. Visada atsižvelgiate į konkrečios instaliacijos reikalavimus ir naudokite patikimas prekės ženklo sprendimų linijas.
Mažos lentelės su praktiniais duomenimis
| Patarimas | Paaiškinimas |
|---|---|
| Gylis | Žemei 70 cm |
| Jungimų IP | IP65 ar aukštesnis |
| Apsauga nuo viršįtampių | SPD įranga skydelyje |
| Medžiaga jungtims | Tarpinė poveržlė, Alu-plus, gnybtų blokai |
