Aliuminiai vamzdžiai Plungėje: savybės, matmenys, taikymai ir tiekimo galimybės

Aliuminio vamzdžiai ir aliuminio vamzdeliai yra vieni universaliausių pusgaminių metalo pramonėje - viename profilyje jie suderina mažą svorį, puikų atsparumą korozijai ir didelį formuojamumą. ULAMEX tiekia išsamų aliuminio vamzdelių asortimentą iš lydinio PA38 (EN AW-6060 T6) - apvalūs, kvadratiniai ir stačiakampiai vamzdžiai - pagamintus pagal LST EN 755 (presuoti) ir LST EN 754 (traukti) standartus.

Medžiaga ir techninės savybės (EN AW-6060 T6)

EN AW-6060 T6 yra vidutinio stiprumo AlMgSi lydinys, savo mechanines savybes pasiekiantis dėl sotinančiojo terminio apdorojimo ir dirbtinio senėjimo (T6 būsena). Šis derinys užtikrina optimalią stiprumo, presuojamumo ir paviršiaus kokybės pusiausvyrą - todėl jis tapo standartiniu lydiniu architektūriniams ir konstrukciniams aliuminio vamzdžiams visoje Europoje.

Lydinys formuoja stabilų oksido sluoksnį, kuris užtikrina natūralų atsparumą korozijai be papildomo paviršiaus apdorojimo. Dėl padidintos apsaugos arba dekoratyvinės apdailos visi vamzdžiai priima anodavimą (natūrali, juoda, bronza) ir dažymą milteliniu būdu.

Gamybos būdai: presuoti vs traukti

Presuoti vamzdžiai (LST EN 755) gaminami stumiant įkaitintą aliuminio ruošinį pro matricą. Jie užtikrina ekonomišką gamybą standartiniais matmenimis su gera paviršiaus kokybe.

Traukti vamzdžiai (LST EN 754) pereina papildomą šaltojo traukimo procesą - jis užtikrina griežtesnes matmenines nuokrypas (iki ±0,05 mm), glotnesnes paviršiaus apdailas (Ra ≤ 1,6 μm) ir geresnį koncentriškumą - tai pirmenybinis pasirinkimas tiksliesiems taikymams, tokiems kaip pneumatiniai cilindrai, hidraulinės linijos ir matavimo prietaisų vamzdeliai.

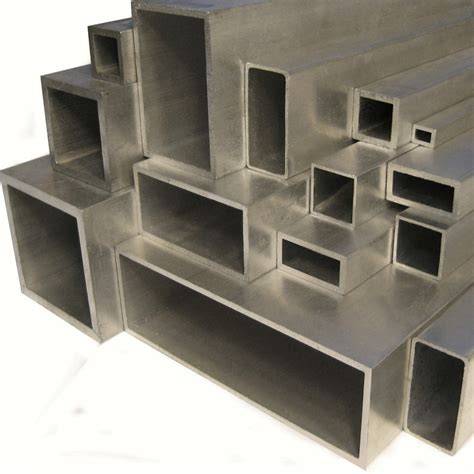

Sandėliuojami dydžiai ir matmenys

Visi aliuminio vamzdžių matmenys sandėliuojami standartiniu 6 000 mm ilgiu ir galimi nedelsiant išsiųsti arba pjauti pagal jūsų nurodytus matmenis. Visi vamzdžiai tiekiami standartiniu 6 000 mm ilgiu. Pjovimas pagal pageidaujamą ilgį - pasirinktinai.

Apvalūs vamzdžiai

Išorės skersmenys: 6, 8, 10, 12, 15, 16, 18, 20, 22, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 63, 70, 76, 80, 90, 100, 110, 120, 130, 150, 160, 180, 200 mm. Sienelės storiai nuo 1,0 iki 5,0 mm priklausomai nuo skersmens.

Populiarūs deriniai - 20×2 mm (0,283 kg/m), 25×2 mm (0,359 kg/m), 30×2 mm (0,435 kg/m), 40×2 mm (0,588 kg/m), 50×3 mm (1,095 kg/m), 60×3 mm (1,326 kg/m), 80×3 mm (1,788 kg/m) ir 100×3 mm (2,250 kg/m).

Kvadratiniai vamzdžiai

Išorės matmenys: 15×15, 20×20, 25×25, 30×30, 35×35, 40×40, 45×45, 50×50, 60×60, 70×70, 80×80, 100×100, 120×120 mm. Sienelės storis nuo 1,5 iki 4,0 mm.

Kvadratiniai aliuminio vamzdžiai užtikrina tolygų stiprumą visose keturiose pusėse - todėl jie idealūs konstrukciniams rėmams, baldų kojoms ir atraminėms kolonoms.

Stačiakampiai vamzdžiai

Išorės matmenys: 20×10, 25×15, 30×15, 30×20, 40×20, 40×25, 50×20, 50×25, 50×30, 60×20, 60×30, 60×40, 80×20, 80×40, 80×60, 100×40, 100×50, 120×40, 120×60 mm. Sienelės storis nuo 1,5 iki 4,0 mm.

Stačiakampiai vamzdžiai užtikrina diferencijuotą stiprumą dviejose ašyse - naudokite platesnę pusę priimti lenkimo apkrovas pagrindinėje įtempimų kryptyje.

Svorio skaičiavimas

Dėl aliuminio vamzdžio svorio metrui skaičiavimų naudokite formulę: svoris (kg/m) = (išorinio perimetro plotas − vidinio perimetro plotas) × tankis (2,70 g/cm³) × ilgis (1 m). Svoris priklauso nuo skerspjūvio ir sienelės storio. Tipiniai pavyzdžiai: 20×2 mm apvalusis = 0,28 kg/m, 30×2 mm apvalusis = 0,44 kg/m, 50×3 mm apvalusis = 1,10 kg/m, 40×40×2 mm kvadratinis = 0,81 kg/m, 60×40×3 mm stačiakampis = 1,28 kg/m.

Taikymo sritys pagal pramonės šakas

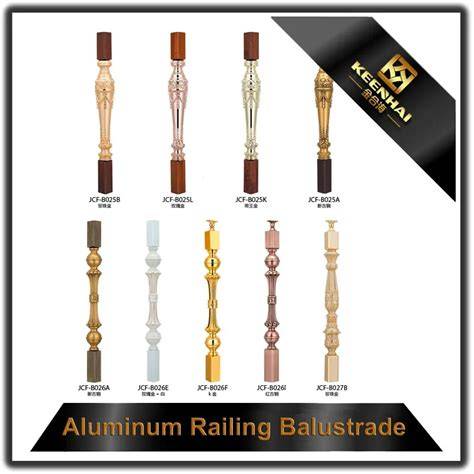

• Statyba ir architektūra: Aliuminio vamzdžiai yra pirmenybinė medžiaga turėklams, balkono atitvarams ir visoms aliuminio vamzdinio turėklo sistemoms. Apvalūs vamzdžiai nuo 40 iki 50 mm skersmens - standartas gyvenamųjų ir komercinių atitvarų turėklams; jie suderina patogaus laikymo geometriją su konstrukciniu stiprumu. Kvadratiniai ir stačiakampiai vamzdžiai tarnauja kaip tvorų stulpai, pavėsinių kolonos, stogelių konstrukcijos ir fasado atraminiai rėmai.
• Baldai ir prekybinių erdvių įrengimas: Lengvi aliuminio vamzdeliai naudojami ekspozicijos stovuose, parodinėse konstrukcijose, lentynų rėmuose ir dizainerių baldų gamyboje. Kvadratiniai vamzdžiai nuo 20×20 iki 40×40 mm užtikrina švarias linijas prekybos įrangai, o apvalūs vamzdžiai pirmenybiniai kėdžių ir stalų rėmams.
• Pneumatinės ir suspausto oro sistemos: Traukti aliuminio vamzdžiai (LST EN 754) užtikrina griežtas leidžiamąsias nuokrypas ir glotnius vidinius paviršius, reikalingus pneumatiniams cilindrams, suspausto oro paskirstymo linijoms ir matavimo prietaisų vamzdeliams.
• Transporto priemonių gamyba: Aliuminio vamzdžiai tarnauja kaip konstrukciniai elementai transporto priemonių kėbulo rėmuose, puspriekabių gamyboje, stogo bagažinių sistemose ir dviračių rėmuose. Esant vos 2,70 g/cm³ - maždaug trečdaliui plieno tankio - aliuminio vamzdeliai užtikrina reikšmingą svorio taupymą transporto taikymuose.
• Bendros paskirties gamyba: Vėliavų stiebai, palapinių rėmai, pastolių komponentai, šiltnamių konstrukcijos, drėkinimo sistemos ir šilumokaičių vamzdeliai - visi jie pasinaudoja atsparumo korozijai, mažo svorio ir paprasto apdirbamumo deriniu.

Aliuminio vamzdis vs plieninis vamzdis

Aliuminio vamzdis yra maždaug 66 % lengvesnis už panašų plieninį vamzdį - 50×3 mm aliuminio apvalusis vamzdis sveria 1,10 kg/m, o tas pats matmuo konstrukciniame plienyje - 3,49 kg/m. Nors plienas pasiūlo didesnį absoliutų stiprį, aliuminio geresnis stiprumo ir svorio santykis padaro jį pirmenybiniu pasirinkimu, kur kritiški yra svorio mažinimas, atsparumas korozijai arba paprastas tvarkymas. Aliuminio vamzdžiams nereikalingas dažymas ar cinkavimas apsaugai nuo korozijos - tai reikšmingai sumažina eksploatacijos laikotarpio priežiūros išlaidas.

Taikymams, reikalaujantiems didžiausio stiprumo, apsvarstykite plieno vamzdžius arba nerūdijančiojo plieno vamzdžius.

Renkantis formą ir apdirbimo gairės

Renkantis vamzdžio formą atkreipkite dėmesį: apvalūs vamzdžiai pasiūlo geriausią atsparumą slėgiui ir yra idealūs skysčius gabenantiems ir konstrukcinių kolonų taikymams. Kvadratiniai vamzdžiai užtikrina tolygų atsparumą lenkimui visose ašyse ir supaprastina jungčių detales. Stačiakampiai vamzdžiai optimalūs, kai lenkimo apkrovos veikia daugiausia viena kryptimi - pavyzdžiui, horizontalios sijos ir sąramos.

Lenkimas

EN AW-6060 T6 vamzdžiai gali būti lenkiami šaltai su tinkama įranga. Rekomenduojamas minimalus lenkimo spindulys - 3× išorinis skersmuo apvaliems vamzdžiams ir 4× išorinis matmuo kvadratiniams / stačiakampiams vamzdžiams, nors plonesnės sienelės leidžia mažesnius spindulius. Vidinis įvorės lenkimas rekomenduojamas, kai sienelės storio santykis (OD/WT) viršija 20 - tai apsaugo nuo įgriuvimo.

Pjovimas ir jungimas

Naudokite kietmetalinius diskinius pjūklus arba juostinius pjūklus su smulkiadantėmis geležtėmis, skirtomis spalvotiesiems metalams. Prieš surinkimą pašalinkite pjūvio briaunas.

Jungimui: TIG ir MIG suvirinimas naudojant AlSi5 (4043) arba AlMg5 (5356) suvirinimo vielą. Mechaninės jungtys - aliuminio vamzdžių jungtimis, spaustukais ir praveriamais varžtais. Konstrukcinis klijavimas tinkamas neapkrautoms jungtims.

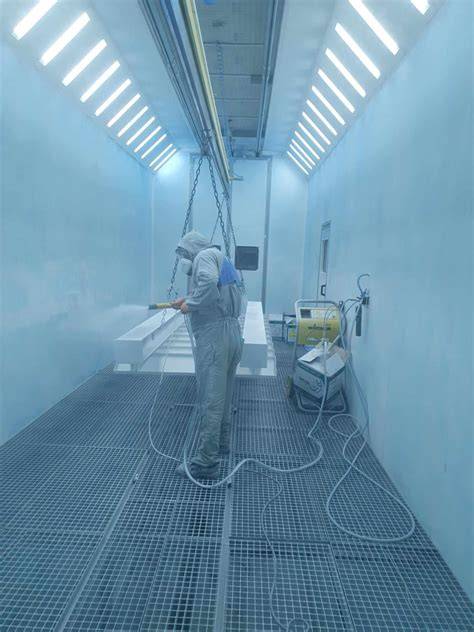

Paviršiaus apdorojimas

Visi vamzdžiai visiškai suderinami su anodavimu (II tipas ir III tipas - kietoji danga), milteliniu dažymu, skystu dažymu ir cheminiu blizginimu.

Kokybė, sertifikacija ir tiekimas Plungėje

Visi aliuminio vamzdžiai gaminami pagal LST EN 755-1/2 (presuoti) ir LST EN 754-1/2 (traukti); cheminė sudėtis - pagal LST EN 573-3. ULAMEX veikia pagal EN 1090 ir ISO 3834 ir pagal pageidavimą tiekia gamyklos bandymų sertifikatus 3.1 pagal LST EN 10204. Visi produktai turi CE ženklą pagal Statybos produktų reglamentą (ES) Nr. 305/2011 ten, kur taikoma.

Gamyklos bandymų sertifikatas 3.1 pagal LST EN 10204 - pagal pageidavimą. Jūros vandeniui atsparūs, sidabru anoduoto aliuminio vamzdžiai. Galima lenkti. Sekcijas galima įsigyti tik metrais. Ilgis: maks. 6 m. Užsakydami nurodykite pjaunamų vamzdžių ilgius. Jei ilgis ilgesnis nei 1,2 m, bus patiriamos didesnės krovinių gabenimo išlaidos (didelių gabaritų prekės). Jei ilgis ilgesnis nei 2,70 m, taikomos padidintos krovinių vežimo išlaidos (ekspedijavimas). Padidintos siuntimo išlaidos netaikomos atsiimant prekes.

Dažnai užduodami klausimai

1. Koks skirtumas tarp presuotų ir trauktų aliuminio vamzdžių?

   Presuoti vamzdžiai (LST EN 755) formuojami stumiant įkaitintą aliuminį pro matricą - jie ekonomiški ir tinkami daugumai konstrukcinių taikymų. Traukti vamzdžiai (LST EN 754) pereina papildomą šaltojo traukimo procesą, užtikrinantį griežtesnes matmenines nuokrypas (±0,05 mm), glotnesnius paviršius ir geresnes mechanines savybes - todėl jie idealūs tiksliesiems ir pneumatiniams taikymams.

2. Ar aliuminio vamzdžiai gali būti lenkiami?

   Taip. EN AW-6060 T6 aliuminio vamzdžiai gali būti lenkiami šaltai su tinkama lenkimo įranga. Rekomenduojamas minimalus lenkimo spindulys apvaliems vamzdžiams - 3 kartai išorinio skersmens. Mažesniems spinduliams gali prireikti lenkimo su įvore arba T4 būsenos medžiagos su paskesniu terminiu apdorojimu.

3. Koks didžiausias aliuminio apvaliųjų vamzdžių skersmuo?

   ULAMEX sandėliuoja aliuminio apvaliuosius vamzdžius iki 200 mm išorinio skersmens. Didesni skersmenys galimi pagal specialų užsakymą su prailgintais pristatymo terminais.

4. Kokie sienelės storiai galimi aliuminio kvadratiniams vamzdžiams?

   Standartiniai sienelės storiai aliuminio kvadratiniams vamzdžiams - nuo 1,5 iki 4,0 mm priklausomai nuo išorės matmens. Populiariausi deriniai - 20×20×2, 25×25×2, 30×30×2, 40×40×2, 50×50×3 ir 80×80×3 mm.

5. Kiek sveria aliuminio vamzdis metrui?

   Svoris priklauso nuo skerspjūvio ir sienelės storio. Naudokite formulę: svoris = (išorės plotas − vidaus plotas) × 2,70 g/cm³ × ilgis.

Sistemos suderinamumas ir darbas su tiekėjais

Derinkite aliuminio vamzdžius su apvaliaisiais strypais - vientisiems įstatams ir kamšteliams, plokščiaisiais strypais - tvirtinimo plokštėms, aliuminio kampuočiais - kampiniams laikikliams ir aliuminio profiliais - moduliniam rėmo surinkimui. Dėl vamzdžių iš alternatyvių medžiagų žr. nerūdijančiojo plieno vamzdžiai ir plieno vamzdžiai.

Darbas su tiekėjais: nurodykite tikslius projektų reikalavimus ir specifikacijas, reikalaukite medžiagų sertifikatų ir bandymų ataskaitų, apsvarstykite ilgalaikės partnerystės galimybes, nustatykite aiškias sutarties sąlygas, įskaitant baudas už vėlavimus ir planuokite atsargines tiekimo grandis kritinėms situacijoms.

Kainos, pristatymas ir kokybės valdymas

Kainų struktūra: palyginkite ne tik vieneto kainas, bet ir ilgalaikę eksploatacinę naudą. Produkto tipas: Standartiniai statybiniai vamzdžiai, Vidutinė kaina: 15-25 EUR/m, Galimos nuolaidos: 5-10% didesniems užsakymams. Produkto tipas: Individualūs pramoniniai sprendimai, Vidutinė kaina: 40-60 EUR/m, Galimos nuolaidos: 10-15% ilgalaikiams sutartims.

Kokybės valdymas: patikrinkite, ar tiekėjas turi atitinkamas aliuminio lydinių sertifikacijas, įvertinkite suvirinimo ir sandūrų kokybės kontrolės procesus, užsakykite bandymų ataskaitas, jei reikia. Kokybės valdymo sistema ISO 9001 sertifikuotos sistemos užtikrina nuoseklų kokybės kontrolės procesą.
