Nuoširdžiai siekiame suteikti jums išsamiausią informaciją apie perdangų plokščių standartus ir jų taikymą statybose. Šiame straipsnyje gilinsimės į įvairius perdangų tipus, jų technines charakteristikas, montavimo ypatumus ir atitiktį norminiams reikalavimams, kad galėtumėte priimti informuotus sprendimus savo statybos projektuose.
Perdangos plokščių tipai ir jų pagrindiniai privalumai
Perdangos plokštės yra esminis statybinis elementas, naudojamas grindims ir luboms įrengti. Jos gali būti gaminamos iš įvairių medžiagų, tačiau vis populiaresnės tampa kiaurymėtosios įtemptojo gelžbetonio plokštės. Šios plokštės yra standžios, pasižymi ekonomišku skerspjūviu ir siūlo daugybę privalumų. Šiuolaikinėje statyboje paprastas perdangos plokštes vis dažniau keičia kiaurymėtosios perdangos plokštės. Dėl konstrukcijose esančių angų šios plokštės puikiai izoliuoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei. Kiaurymėtosios perdangos plokštės taip pat užsitarnavo populiarumą dėl plataus matmenų pasirinkimo ir galimybės pritaikyti jas užsakovo poreikiams. Jei tarp gamintojo siūlomų perdangos plokščių pasiūlos nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius.
Bauroc perdanga ir su ja susijusios ypatybės
Bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas. Be 600 mm pločio plokščių, gamintojai siūlo ir siauresnes 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokštes.
Įtemptojo gelžbetonio kiaurymėtosios plokštės Lietuvoje
Įtemptojo gelžbetonio kiaurymėtosios plokštės yra gaminamos Lietuvoje ir naudojamos perdangų bei stogų įrengimui. Standartiniai ilgiai siekia nuo 2,7 iki 12 metrų, tiekiamos ir nestandartinių išmatavimų plokštės pagal kliento brėžinius. Plokštės gaminamos iš C 45/55 ar C 50/60 klasės betono ir armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje. Standartinis plokštės atsparumas ugniai yra 60 minučių, tačiau jis gali būti padidintas iki 90 ar 120 minučių priklausomai nuo skerspjūvio ir apsauginio betono sluoksnio storio. Įtemptojo gelžbetonio plokštės pasižymi geromis garso izoliacijos savybėmis.
Leier-Panel sistema ir vientisų perdangų principai
Leier - Panel sistemos perdanga yra gelžbetoninė, suprojektuota pagal konkretaus projekto reikalavimus. Susideda iš plačių surenkamųjų plokščių „Leier - Paniel“, kuris yra „betoninis armatūros pagrindas“, gaminamas iš surenkamųjų konstrukcijų ir išlieto statinio viršutinio betono sluoksnio. Abu perdangos sluoksniai sudaro vientisą konstrukciją dėl perdangoje sumontuotų sijų ir surenkamųjų konstrukcijų pločio, užtikrinant visišką jų sąveiką ir perdangos vientisumą. Vientisų perdangų, sudarytų iš „Leier - Panel“ plokščių, storis siekia nuo 18 iki 28 cm, ir priklauso nuo viršutinio betono sluoksnio. Dėl kintamo perdangos storio galima visiškai išnaudoti konstrukcinės perdangos keliamąją galią pagal projektinius reikalavimus, t. y. visą perdangos plotį ir nustatytas apkrovas. Perdangos paviršius yra lygus, todėl nebereikia naudoti apdailos tinko.
AKSA kiaurymėtųjų perdangų plokštės
AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį, o po to plokštės supjaustomos skersai pagal norimą ilgį. Į AKSA plokščių gamybos technologija užtikrina itin lygų paviršių, todėl sumažėja tolesnės apdailos sąnaudos. Plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montavimą. Užsakovams siūlomos plačios galimybės užsakyti konkretaus ilgio kiaurymėtas perdangos plokštes (gamindamos pagal individualius užsakymus). Standartinis plokštės plotis - 1200 mm, tačiau galima pjaustyti išilgai. Iš anksto įtemptai armuotos plokštės yra plačiai naudojamos jau daugiau kaip 50 metų. Akso plokštės turi CE ženklą ir SGS/SPSC sertifikatus. Plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50). Gamyba vykdoma pagal Eurokodą EN 1992: EN 1992 kartu su EN 1168:2005 + A3:2011. Plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės gali būti remiamos ant įvairių rūšių sienų ir sijų. Specialūs kilpai gali būti pridėti už papildomą mokestį. Kiekvienai perdangai parengtas montavimo planas su visais reikalavimais. Standartinė perdangos plotis - 1200 mm; siaurintos plokštės gali būti iškirptos išilgai. Projektai prisideda prie energijos taupymo ir ESG rodiklių gerinimo.
Standartai, reikalavimai ir montavimo ypatybės
Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia yra 4 kN/m². Draudžiama trumpinti perdangą, nes plokščių galuose išdėstyti ankerio strypai suteikia laikančiąsias savybes. Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto turi būti zona, kurioje leidžiamas gręžimas angų vamdžių instaliacijai. Lietuvos statybos produktu sertifikavimo centras išduoda CE ženklinimą ir sertifikatus (SPSC).
Naujo tipo ekstruzinės plokštės plotis yra 1200 mm, tačiau gali būti pjaustomos išilgai į siauresnes juostas. Išilgai siaurinant išilgį, laikomoji galia turi būti ne mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą, o armatūra turi būti išdėstyta simetriškai. Montavimo metu plokštės turi būti dedamos taip, kad grioveliai sutaptų tiksliai su priešingais grioveliais, o sandūros užpildomos kokybišku betonu (C25-C30).
Stogo konstrukcijoms keliami griežti reikalavimai: priešgaisrinė sauga, garso ir šilumos izoliacija, cheminis atsparumas, hidroizoliacija ir ventiliacija. Deformacinės siūlės turi būti įrengiamos atstumuose, kurie užtikrina sandarumą ir atsparumą. Stogo garų izoliacijos sluoksnis privalo būti įrengtas taip, kad nesikauptų drėgmė, o tarpai turi būti palikti deformacijoms. Parapetai turi būti ne mažiau kaip 100 mm aukščio, o jų viršutinis nuolydis turi būti į stogo pusę ne mažiau kaip 2,9 laipsnio.
Montavimo ypatybės ir rekomendacijos
Montuojant perdangą ant akytojo betono sienų, minimalus besiremenčio paviršiaus ilgis yra 90 mm (kai kuriais atvejais - 75 mm). Projektuotojas turi įvertinti medžiagos charakteristikas ir apkrovas. Perdangų montavimas reikalauja statybinių kranų su kėlimo traversa ir specialių kėlimo griebtuvų. Griebtuvai turi būti pritvirtinti taip, kad perdangos galai nebūtų ilgesni nei 0,5 m, o jų laikymas - užfiksuotas su apsauginėmis grandinėmis. Plokščių padėtis turi būti tiksliai patikrinta prieš atlaisvinant grandines. Siūlės ir perdangos galai užpildomi smulkiagrūdžiu betonu (C25-C30), o užpildo skersmuo neturi viršyti 8 mm. Išlyginti plokščių išlinkimai, didesni nei 8 mm, gali būti ištaisyti keliais metodais: plokštes pakeliant arba spaudžiant aukščiausiąją iki ištiesinimo.
Kokybiškos plokštės ir kruopštus montavimas sumažina tolesnės apdailos poreikį. Kiekvienai perdangai ruošiamas detailed montaje planas, kuriame nurodyta plokščių išdėstymo tvarka, armatūros ir kiti techniniai reikalavimai. Svarbu: plokštės gali būti supplai su kilpomis išilgai siaurintiems projektams už papildomą mokestį. Taip pat įmanoma naudoti 500 mm storio plokštes, kurios leidžia sutaupyti aukščio ir padidinti tarpatrapių ilgius iki 21 m.
Pramonės kontekstas ir praktiniai pavyzdžiai
AB „AKSA“ plokštės ir gelžbetonio gaminiai yra naudojami tiek Lietuvoje, tiek užsienyje. Daug projektų įgyvendinta Lietuvoje ir užsienio rinkose: nutrauktos statybos milžinai, baldų gamybos įmonių kompleksai, baldų ir pramonės objektai. Įmonė eksportuoja į Švediją, Norvegiją, Suomiją, Latviją ir Baltarusiją. Tarp didžiausių projektų - gamyklos, logistika ir techniniai centrai. 500 mm storio plokštės leidžia projektuotojams kurti ilgesnius tarpatrampius ir didesnį greitį projektavimo darbų.
Aukšti energijos vartojimo efektyvumo tikslai bei klimato kaitos kontekstai skatina įmones diegti inovacijas. Įmonė planuoja įrangos diegimą energijos vartojimo efektyvumo didinimui, siekdama sumažinti ŠESD išmetimą bent 30 proc. Kauno ir Visagino gamyklose įrengiami nauji valdymo sprendimai, o projektai ir partneriai įtraukiami į diegimo procesą. Tokie projektai prisideda prie žiedinės ekonomikos skatinimo ir klimato kaitos rizikos mažinimo.

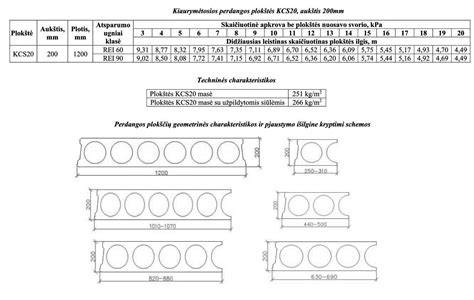

Infografika ir vaizdinės priemonės
Duomenų santrauka ir praktiniai patarimai
- Standartinis plokštės plotis - 1200 mm; galima pjaustyti išilgai į siauresnes juostas.
- Kiaurymėtų perdangos plokštės dažnai pasirenkamos dėl lengvesnio surinkimo greičio ir geros garso/šilumos izoliacijos.
- Montavimas reikalauja specialių kėlimo įrangos ir atitinkamų saugos priemonių.
- Siūlės turi būti atitinkamai užpildytos ir užsandarintos, kad būtų užtikrintas vientisas sutvirtinimas.
- Stogo konstrukcijų įrengimas turi atitikti griežtas higienos, apsaugos ir energijos taupymo normas.
- 500 mm storio plokštės suteikia galimybę verslams taupyti laiką ir sumažinti konstrukcijų aukštį.
Galiausiai - nauda projektams ir klimato atsakomybei
Kiaurymėtosios perdangos plokštės leidžia lanksčiai kurti didelius tarpatramius, didinti statybos greitį ir mažinti apdailos sąnaudas dėl itin lygios plokštės paviršiaus. Projekto laikymosi ir įrengimo teisės suteikti reikiamą laikomąją galią bei atsparumą ugniui yra pagrindiniai akcentai. Įdiegti sprendimai padeda pasiekti mažesnį energijos suvartojimą, įgyvendinant tvarias praktikas, kurios prisideda prie klimato kaitos mažinimo ir žiedinės ekonomikos skatinimo Lietuvoje ir užsienyje.
