Aksa perdangos plokštės pjaustymas: techniniai standartai, montavimas ir rekomendacijos

Nuoširdžiai siekiame suteikti jums išsamiausią informaciją apie perdangų plokščių standartus ir jų taikymą statybose. Šiame straipsnyje gilinsimės į įvairius perdangų tipus, jų technines charakteristikas, montavimo ypatumus ir atitiktį norminiams reikalavimams, kad galėtumėte priimti informuotus sprendimus savo statybos projektuose.

Bendroji informacija apie perdangų plokštės

Perdangos plokštės yra esminis statybinis elementas, naudojamas grindims ir luboms įrengti. Jos gali būti gaminamos iš įvairių medžiagų, tačiau vis populiaresnės tampa kiaurymėtosios įtemptojo gelžbetonio plokštės. Šios plokštės yra standžios, pasižymi ekonomišku skerspjūviu ir siūlo daugybę privalumų.

Šiuolaikinėje statyboje paprastas perdangos plokštes vis dažniau keičia kiaurymėtosios perdangos plokštės. Dėl konstrukcijose esančių angų šios plokštės puikiai izoliuoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei. Kiaurymėtosios perdangos plokštės taip pat užsitarnavo populiarumą dėl plataus matmenų pasirinkimo ir galimybės pritaikyti jas užsakovo poreikiams. Jei tarp gamintojo siūlomų perdangos plokščių pasiūlos nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius.

Gamybinės įmonės ir reikšmingos specifikacijos

• Bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams kaip laikantis ir šilumos izoliuojantis elementas. Be 600 mm pločio plokščių, gamintojai siūlo ir siauresnes 300 mm pločio plokštes.
• Įtemptojo gelžbetonio kiaurymėtosios plokštės yra gaminamos Lietuvoje ir naudojamos perdangų bei stogų įrengimui. Standartiniai ilgiai siekia nuo 2,7 iki 12 metrų, tačiau tiekiamos ir nestandartinių išmatavimų plokštės pagal kliento brėžinius. Plokštės montavimui nemokamai suteikiami griebtuvai.

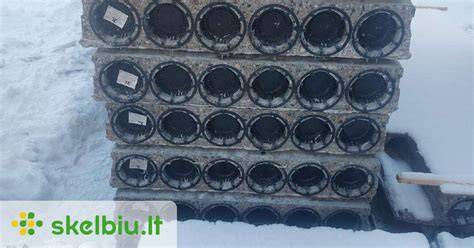

• AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais visą plokštės ilgį, po to plokštės supjaustomos pagal norimą ilgį. Plokštės turi lygų paviršių ir specialius dangtelius plokščių galams, kurie palengvina montavimą.

Techninės savybės ir normų atitiktis

• Plokščių armavimui naudojami sertifikuoti ir CE ženklinimą turintys septynių vijų lynai, kurių skersmuo - 9,3 mm arba 12,5 mm. Armatūra išdėstyta tempimo zonoje.
• Standartinis gelžbetoninės plokštės plotis - 1200 mm, kai kuriems variantams gali būti siaurintos plokštės pjaudant išilgai. Nominalus plokštės plotis ir skerspjūvis lemia laikomąsias savybes.
• Įtemptojo gelžbetonio plokštės pasižymi geromis garsą izoliuojančiomis savybėmis. Atsparumas ugniai standartiniu atveju yra 60 minučių, bet gali būti iki 90-120 minučių priklausomai nuo skerspjūvių ir apsauginio betono sluoksnio storio.
• Ekstruzinės plokštės dažnai tiekiamos su galiniais uždarais dangteliais, užkertančiais įplauką į tuštumas, taip užtikrinant montavimo komfortą.

Standartai ir reikalavimai

Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia apibrėpta 4 kN/m². Draudžiama trumpinti perdangą, kadangi gaminio galų sritys suteikia numatytas laikančias savybes. Kanalizacijos ir ventiliacijos angos rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamdžių instaliacijai per perdangą.

Naujo tipo ekstruzinės plokštės plotis yra 1200 mm, tačiau plokštė gali būti pjaustoma išilgai į mažesnio pločio juostas, taip pat plokščių galus galima pjauti išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės armatūra būtų išdėstyta simetriškai.

Montavimo ypatybės ir rekomendacijos

• Montuojant perdangą ant sienos iš akytojo betono, minimalus besiremenčio paviršiaus ilgis yra 90 mm; kai besirementis paviršius yra mūras ar metalinė konstrukcija, atrėmimo ilgis gali būti 75 mm. Projekto autorius turi atsižvelgti į technines medžiagų charakteristikas ir apkrovos dydį.
• Perdangos plokščių išdėstymas turi būti tikslus: ilginiai grioveliai ant skirtingų dydžių šonų turi sutapti su counterpart grioveliais. Po montavimo siūlės ir perdangos galai užpildomi armatūra, o betono užpildas formuoja monolitinį sutvirtinimo žiedą.
• Suprojektuota plokščių armatūra ir jos išdėstymas sprendžiami projekto autorių. Paviršius, ant kurio montuojamos plokštės, turi būti lygus; esant netyčiniam nelygumui naudokite plastiko ar metalo lyginimo plokšteles (tarpiklius) ne mažiau kaip 15 mm.
• Kulkopo rekvizitai: plokščių kėlimui naudojami griebtuvai, kėlimo traversa ir apsauginės grandinės. Plokščių stoja į vietą, o tarpai užpildomi smulkiagrūdžiu betonu, dažnai C25-C30 klasės; užpildų skersmuo neturi būti didesnis nei 8 mm.
• Skirtingų plokščių ilgių ir išlinkimų atvejais išlyginimas atliekamas iškeliančiu žemiausiai esančią plokštę arba spaudžiant aukščiausiąją. Išlyginus paviršių, plokštė tiksliai nustačiama į vietą prieš atsarginės grandinės atlaisvinimą.

Technologijos ir sprendimai

Kiaurymėtosios įtemptojo gelžbetonio plokštės ruošiasi ir gaminamos ekstruziniu būdu pagal užsakovo perdangos planą. Įtemptojo gelžbetonio plokštės turi būti pjaustomos ne mažesniu nei 45° kampu. Ekstruzinės perdangos plokštės be pakėlimo kilpų, tačiau už papildomą mokestį gali būti pagamintos su pakėlimo kilpomis (siaurintoms plokštėms visada). AB „AKSA“ plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų.

< figure>

Priežiūra ir kokybės užtikrinimas

Visi gaminiai turi CE ženklinimą ir gamybos sertifikatus, išduotus SPSC. Plokštės gaminamos pagal Eurokodą EN 1992/EN 1168 ir yra sertifikuotos. Plokščių montavimas ir atitikimas projektiniams planams užtikrina ilgalaikį stiprumą ir saugumą statinyje.

Tikslūs duomenys apie plokščių pasirinkimą

1. Standartinis plokštės plotis - 1200 mm; siaurintos plokštės gali būti pjaustomos išilgai.
2. Gyvenamiesiems, administraciniams ir pramoniniams pastatams - plokščių ilgiai nuo 2,7 iki 12 metrų; nestandartiniai ilgiai pagal užsakymą.
3. Kartais plokštės gaminamos su papildomomis kilpomis arba be jų; pakėlimo kilpos siūlomos už papildomą mokestį.
4. Standartinis atsparumas ugniai - 60 min., gali būti iki 90-120 min. priklausomai nuo konstrukcijos ir apsaugos sluoksnių.
5. Plokščių skerspjūvis ir armavimas yra parenkami pagal apkrovos skaičiavimus ir laikomąsias galias lentelėse.

Kitos rekomendacijos ir įtrauktos detalės

Stogų ir perdangų projektavimas apima daug reikalavimų: hidroizoliacija, garso izoliacija, šiluminė izoliacija, priešgaisrinė sauga, cheminis atsparumas ir kita. Reikia užtikrinti, kad stogo vanduo būtų nukreiptas tinkamai, o stogo sandūros su sienomis atitikti reikalavimus. Parapetai turi būti pakankamai aukšti, o jų viršus iki 100 mm iškilęs virš hidroizoliacijos paviršiaus su nuolydžiu į stogo pusę.
