Žvyro sutankinimui trinkelių pagrindui vadovas

Norėdami išvengti ateityje galinčių atsirasti nemalonumų, rekomenduojame pagrindus įrenginėti labai atsakingai ir renkantis tik tam skirtas statybines medžiagas. Trinkelių klojimas iš pirmo žvilgsnio gali pasirodyti nesudėtingas uždavinys, tačiau sutikime, jog kiekvienas darbas reikalauja tam tikrų techninių žinių ir pasiruošimo. Šiame straipsnyje aptarsime trinkelių klojimo etapus, žvyro rūšis, sluoksniavimą, sutankinimą ir praktinius patarimus, kad pagrindas būtų tvirtas, atsparus drėgmei ir šalčiui.

Pagrindiniai paruošiamieji darbai ir aukščių nustatymas

Pirmasis paruošiamųjų darbų etapas - klojamo ploto aukščių ir kontūro nustatymas, įskaitant šios teritorijos kampus, šalia esančias aikšteles bei nuokrypius. Rekomenduojame auščių nustatymui naudoti lazerinį nivelyrą, kuris suteikia kur kas daugiau pranašumų, lyginant su optiniu nivelyru. Reikalingas planas su važiuojamosios dalies aikštelių bei takų aplink namą kontūrais. Plane numatomi nuolydžiai nuo namo nuo 1,5 iki 2,5 %, apkrovos važiuojamoje dalyje, trinkelių raštas, storis, spalva bei forma.

Grunto nuėmimas ir paruošimas

Po aukščio matavimų reikia nukasti viršutinio grunto (dirvos) sluoksnį. Silpni pagrindai turi būti pašalinti iki esamo apatinio sluoksnio kuris tenkina pastovumo, laikomosios galios reikalaujamas sąlygas. Įvertiname kokiu gyliu reikia kasti, taip pat kasant turime stebėti jau anksčiau kasinėtas vietas, jei tokių yra ir jei randamas sujudintas gruntas, jis turi būti pašalintas ir užpilamas smėliu po to labai gerai sutankinamas, pvz. nesenai buvo kastos dujos, kanalizacija, elektros įvadai. Palankiausiai randamas gruntas yra priesmėlis, jei randamas toks gruntas, tada nuo būsimo paviršiaus užtenka nukasti 40-45cm. Tačiau tai pasitaiko gana retai. Jeigu randamas molis - gruntas nuimamas 50-60cm. nuo būsimos trinkelių dangos.

Dalis iškasto grunto yra pakraunama į autosavivarčius ir išvežama, kita augalinio grunto dalis paliekama statybos aikštelėje kraštų užpylimui. Žemės darbams patartumėme naudoti mini krautuvą (“Bobcat”), kuris paspartins darbų atlikimą. Tam į pagalbą pasitelkiamas mini krautuvas arba mini ekskavatorius.

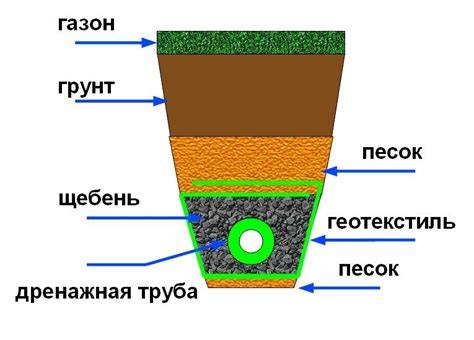

Geotekstilės ir grunto stabilizavimas

Rekomenduojma bet nebūtina. Geotekstilė dažniausiai paklojama ant sunkiai susitankinančio grunto/molio, tuomet būtina prieš pilant sekančius pasluoksnius dugną padengti geotekstilės audiniu, kuris veikia kaip armuojamasis tinklas. Geotekstilė gali būti klojama ant paprasto grunto kaip atskiriamasis sluoksnis ir esant nepakankamam pagrindo atsparumui. Jeigu ant geotekstilės nėra apsauginio sluoksnio, per ją negalima važinėti. Esantis gruntas bei visi pagrindų sluoksniai privalo būti sutankinti vibromašinų pagalba. Pagrindas negali būti augalinis gruntas ar bet koks kitas organinis sluoksnis, kaip durpės ir t.t., prireikus privalomas drenažo sistemos įrengimas.

Šalčiui atsparaus (drenuojančio) sluoksnio įrengimas

Apsauginis šalčiui atsparus sluoksnis turi apsaugoti dangos konstrukciją nuo žalingo šalčio poveikio. Dėl šios priežasties reikalingas drenažinis, šalčiui atsparus sluoksnis (žvyras, smėlis). Jeigu paruošto “lovio” dugnas yra molis, tuomet dugną būtina padengti 5-10 cm. storio vibruojamu smėliu ir sutankinti. Smėlis atskiria gruntą nuo stambesnės frakcijos medžiagų. (Tuo atveju jei klojote geotekstilę ir ant jos pylėte smėlio bei sutankinote, praleiskite vibruojamo smėlio klojimo etapą). Vėliau pilamas karjerinis smėlis arba žvyras. Jo pilama apie 30 cm sluoksnis. Smėlis/žvyras taip pat gerai sutankinamas, patartina tankinti su ne mažesne nei 150-250kg vibro plokšte.

Šalčiui atsparaus sluoksnio įrengimui galime naudoti : smėlį, žvyrą ir jo mišinius. Mes rekomenduojama naudoti kelinio žvyro mišinį fr. 0/32. Šis mišinys gerai tankinasi, jame nėra didelių akmenų ir su juo patogu dirbti. Aišku, šis mišinys yra ir brangiausias. Kitas variantas smėlis. Jis taip pat labai gerai atlieka savo funkcija, bet su juo sunkiau dirbti, kadangi tankinant susiriša ne taip gerai kaip fr. 0/32. Mažiausiai rekomenduojamas karjerinis žvyras. Jame dažnai būna didelių akmenų, kuriuos būtina pašalinti. Žvyras dažnai būna skirtingos sudėties, todėl pagrindas nebus tolygiai vienodas visose vietose.

Laikantysis (skaldos) sluoksnis - medžiagos ir storis

Sutankinto smėlio/žvyro šalčiui atsparaus sluoksnio lygis turi būti toks, kad liktų vietos laikančio sluoksnio įrengimui. Šiam sluoksniui turi būti naudojamos šalčiui atsparios, granuliuotai vientisos medžiagos - skaldos ir skaldų mišiniai. Ši medžiaga turi būti išklota (patiesta) vientiso aukščio ir tolygiai nuolydžiams. Laikančio sluoksnio storis pirmiausia priklauso nuo būsimos apkrovos dydžio. Jeigu danga skirta pėsčiųjų takeliams, ji klojama ant 5-7 cm storio dolomitinės skaldos fr. 0/45 mm arba 0/56 mm sluoksnio. Jeigu danga skirta didesnei apkrovai ( pav. lengvųjų automobilių stovėjimo aikštelė), įrengiamas aukščiau minėtos skaldos 15 cm storio sluoknis, jeigu trinkelėmis važinės sunkusis transportas rekomenduojame jos pilti net iki 20cm storio.

Skalda trinkelių klojimui - tai biri, kampuota, mechaniniu būdu iš uolienų susmulkinta statybinė medžiaga, naudojama pagrindams, betono gamybai, kelių tiesimui ir trinkelių klojimui. Klojant trinkeles, dažniausiai naudojama 8-16 mm arba 16-22 mm frakcijos skalda - tai optimalus dydis, kuris gerai susitankina, leidžia vandeniui nutekėti ir užtikrina pagrindo laikomąją galią.

Skaldos sluoksnio storis priklauso nuo planuojamos apkrovos: pėsčiųjų takams dažniausiai pakanka 10-15 cm skaldos sluoksnio, automobilių aikštelėms ar įvažiavimams rekomenduojamas 20-30 cm storis. Svarbu, kad kiekvienas skaldos sluoksnis būtų suteptas ir sutankintas vibroplokšte - tik taip pasiekiamas reikiamas tankis ir paviršiaus stabilumas. Dolomitinė skalda labiausiai tinka trinkelių dangos pagrindų įrengimui, kadangi puikiai tankinasi, yra ilgaamžiška bei labai atspari apkrovoms.

Išlyginamasis atsijų sluoksnis

Sutankintas paviršius padengiamas granito atsijų išlyginamuoju sluoksniu, kurio storis 3 cm. Prieš pradedant tiesti išlyginamąjį sluoksnį, reikia pakloti ir sutvirtinti lyginamuosius vamzdžius. Kai vamzdžiai sutvirtinti yra tiesiamas pirmas sluoksnis. Pirmas sluoksnis būtinai tankinamas. Po tankinimo metaline liniuote nuimamas perteklinis atsijų sluoksnis, taip pat papildoma, kur yra trūkumas.

Akmens atsijos - 0-5 mm fr. skaldos "dulkės" yra pigesnė medžiaga nei granito atsijos(fr. 0-2 mm), kuri aplamai dėl brangių kaštų dažniausiai naudojama geležinkelių sektoriuje, tačiau nepamainoma naudojant trinkelių siūlių užpildyme. Smėlio - cemento mišinys jau kurį laiką naudojamas tik išskirtinėmis sąlygomis, todėl, kad atsijos yra ergonomiškesnė medžiaga, žymiai palengvėja dangos remontas ir t.t. Atsijų sluoksnio storis dažniausiai naudojamas iki 3 cm. Iš praktikos nerekomenduojama didinti sluoksnio storį daugiau 5 cm, kadangi įgeria drėgmę ir įgauna panašias savybes kaip "kempinė".

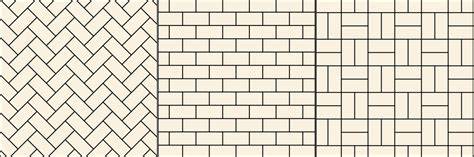

Trinkelių klojimas ir raštai

Pagrindinis techninis aspektas renkantis trinkelių raštą važiuojamojoje dalyje - kad trinkelės persirištų. Siekiant jog trinkelės persirištų, būtų stabilios, o apkrovos persiduoti tolygiai, rekomenduojamas eglutės raštas. Klojimas turėtų būti pradėtas nuo ilgiausios kraštinės. Klojiimas turėtų būti pradėtas nuo ilgiausios kraštinės. Trinkelės ant išlyginto atraminio sluoksnio klojamos viena kryptimi, paliekant maždaug 4 mm pločio tarpus - siūles.

Prieš pradedant kloti trinkeles, būtina tinkamai paruošti paviršių: pašalinti augaliją, sulyginti reljefą ir aiškiai pažymėti būsimos dangos ribas. Tarpeliai tarp plytelių paprastai užpildomi sausomis, sijotomis medžiagomis - dažniausiai smėliu ar atsijomis. Dedant trinkeles, jas imame iš skirtingų padėklų. Klojant klinkerines grindinio trinkeles, rekomenduojama jas imti iš kelių pakuočių ir tarpusavyje maišyti - taip išvengiama grindinio spalvos netolygumo.

Siūlių užpildymas ir galutinis tankinimas

Baigus kloti trinkeles, tarpai užpildomi, granitinėmis atsijomis ir trinkelių paviršius sutankinamas vibroplokšte. Dedant trinkeles ant cementinio skiedinio, jas reikia suvibruoti tą pačia dieną vibruojant vibroplokšte su guminiu padu. Kai visas plotas išklotas, grindinys užšluojamas smėliu arba smulkiu žvyru, skaldele, kad užpildytų siūles. Pripildžius siūles, visas grindinys tankinamas vibracine plokšte su specialia gumine apsauga.

Išlyginti atraminį sluoksnį ir kloti trinkeles reikia nedideliais maždaug 2 m pločio ploteliais. Dirbti reikia taip, kad ant atraminio sluoksnio visiškai nebūtų vaikštoma. Trinkelėmis išklojus didžiąją dalį ploto, trinkelių dalimis užpildomi likę tarpai. Po tankinimo metaline liniuote nuimamas perteklinis atsijų sluoksnis, taip pat papildoma, kur yra trūkumas.

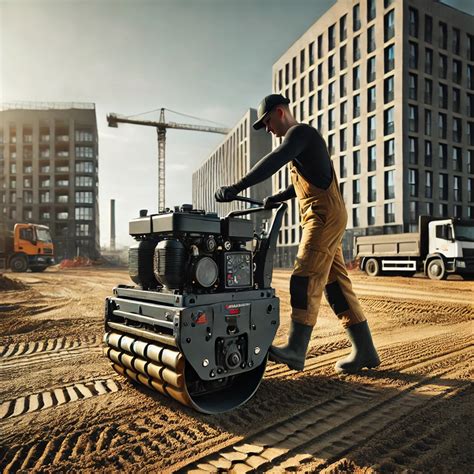

Vibro įranga ir sutankinimo gyliai

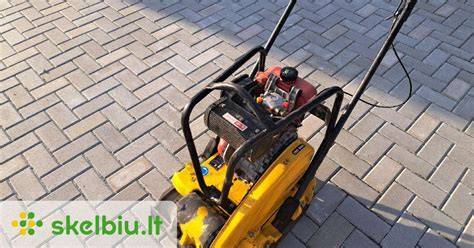

Įrenginėjant trinkelių dangos pagrindą neužtenka vien tinkamai supilti pasluoksnius, juos reikia ir gerai sutankinti. Sutankinimas matuojamas MPa. Vibroplokštės: grunto sutankinimo gylis priklauso nuo vibroplokštės svorio: 86kg - iki 20cm; 120kg - iki 30cm; 150kg - iki 40cm; 330kg - iki 50cm; 430kg - iki 60cm; 530kg - iki 70cm. Vibro plokštės rekomenduojamos pagal galimybes: 300 kg ir daugiau - minimali; 500 kg ir daugiau - rekomenduojama; 700 kg ir daugiau - labai geras sutankinimas.

Šalčiui atsparumo, drenažo ir sluoksnių kokybės svarba

Žvyras - neatsiejama aplinkos tvarkymo ir statybos darbų dalis, kuri suteikia tvirtumo, stabilumo ir ilgaamžiškumo įvairiems projektams. Sluoksnis veikia kaip "amortizacija" grunto judėjimui ir įšalo metu neleidžia išsibanguoti ar kitaip deformuotis viršutiniai dangai. Standartinis sluoksnio storis neintensyviam lengvąjam transportui - 20 cm esant apatiniam II grupės gruntui. Esant netvirtiems pagrindams, intensyviam eismui, sunkiojo eksploatavimo sąlygomis sluoksnio storis didinamas iki 30 cm/ 50cm/<100cm.

Skaldos sluoksnis veikia kaip pamatinis pagrindas atlaikantis viršutines eksploatacines apkrovas. Naudojamos birios medžiagos - šalčiui atsparus ir vandeniui pralaidus smėlis/žvyras ar jų mišinys, dažniausiai 0-20 mm frakc. iškastinė medžiaga. Pagal statybos taisykles: žvyro arba skaldos pagrindai rengiami iš žvirgždo ir smėlio mišinių (žvyro) 0/32, 0/45 arba 0/56 frakcijų; skaldos ir smėlio mišinių 0/32, 0/45 arba 0/56 frakcijų.

Medžiagų pasirinkimas: žvyras, skalda ir atsijos

Žvyras yra universali statybinė medžiaga, turinti daugybę pritaikymo būdų, tačiau trinkelių klojimui svarbu pasirinkti tinkamą jo rūšį ir frakciją. Dažniausiai naudojama 4-16 mm arba 8-16 mm frakcija, kuri gerai praleidžia vandenį ir formuoja pakankamai laidų, bet vis dar gana stabilų sluoksnį. Žvyras trinkelių klojimui turi ribotą, bet aiškią paskirtį: pagrindinė žvyro funkcija trinkelių klojime - drainuojančio sluoksnio formavimas.

Sijotas žvyras - tai smulkiai išsijotas žvyras, iš kurio pašalinami per dideli akmenukai. Dėl išsijojimo proceso žvyras tampa tolygesnis ir lengviau panaudojamas įvairiuose projektuose. Plautas žvyras - tai natūralus gamtinis žvyras, iš kurio išplaunamos priemaišos: smėlis, dulkės ar molis. Žvyras tampa švaresnis ir pasižymi geresniu vandens pralaidumu. Žvyro skalda - tai smulkintos akmens dalelės, kurios pasižymi kampuota forma. Ši skalda yra geriau sutankinama, todėl suteikia itin tvirtą pagrindą.

Tipinio pagrindo sluoksniai ir jų storis (trumpai)

Pagrindinės įrengimo taisyklės ir patarimai

• Prieš pradedant trinkelių klojimo darbus, derėtų įvertinti aplinką, nuolydžius nustatyti aukščius, vietą, kur bus įrengiamos trinkelės. Jeigu reikės numatyti lietaus surinkimo trapus, jų įrengimo vietą, jog lyjant vanduo subėgtų į trapukus ir nepakenktų namo pamatams.
• Nukaskite žemių paviršių: apie 30-45 cm į gylį. Jei pasiekėte molio sluoksnį, jį taip pat rekomenduojama nukasti.
• Suformuokite skaldos sluoksnį: Jei ruošiamas pagrindas automobilių aikštelėms, suformuojamas 25-30 cm skaldos sluoksnis. Jei ruošiamas dviračių takas, skaldos pakanka nuo 15 iki 25 centimetrų.
• Sutankinkite skaldos sluoksnį: Skalda yra tankinama ir pagrindas ruošiamas per 2 kartus dėl didesnio tvirtumo pasiekimo.
• Užpilkite grindinio paklotą: Sutankinus skaldos sluoksnį yra rekomenduojama užpilti 4-5 centimetrus grindinio pakloto. Tankinti akmens dulkių nereikia, kol nėra sudėtos trinkelės.
• Prie bortų visada patartina glausti pilnas trinkeles. Bortą ar bortelį statant aukščiau dangos, turi pilnai būti patenkintos išilginio vandens nuvedimo ar surinkimo į trapus sąlygos.
• Trinkelės, kurias paklojo profesionalūs meistrai, ir kurios tinkamai ir kokybiškai prižiūrimos, gali tarnauti kad ir pusšimtį metų.

Kas svarbiausia renkantis specifikacijas?

Norint nustatyti kokius pasluoksnius pasirinkti, pirmiausia reikia žinoti trinkelių dangos konstrukcijos klasę. Dangų konstrukcijų klasės yra išskiriamos į šešias pagrindines kategorijas. Trinkelių dangą galima naudoti tik esant III, IV, V ir VI dangos konstrukcijos klasei. Trinkelių dangos konstrukcijos klasės pagal eismo rūšį: Sunkiojo transporto eismas - III. Lengvųjų automobilių eismas ir pasitaikantis sunkiojo transporto eismas - IV, V. Lengvųjų automobilių eismas - VI.

Pastaba! Jei trinkelių danga klojama privačiame kieme galima naudoti ir 6 cm. aukščio trinkelės. Pagal praktiką, to pakanka ir sumažėja darbų kaina. Jeigu grindiniu važinės didesnės transporto priemonės, rekomenduojama naudoti ne plonesnes nei 60 mm trinkeles.

Praktiniai patarimai darbų eiliškumui

1. Nukaskite augalinį sluoksnį ir pasiruoškite reikiamą gylį.
2. Jei reikia, pakloti geotekstilę arba geotinklą.
3. Įrengti šalčiui atsparų sluoksnį (smėlis/žvyras), sutankinti.
4. Supilti skaldos sluoksnį pagal apkrovą, sutankinti.
5. Klojamas išlyginamasis atsijų sluoksnis, kalibruojamas.
6. Klojamos trinkelės pagal parinktą raštą, užpildomos siūlės ir galutinis tankinimas su gumine apsauga.

Tikiuosi, kad ši pateikta informacija leis jums patiems išsikloti trinkeles bei gražiai susitvarkyti savo kiemą, kuriuo vėliau galėsite džiaugtis bet kuriuo sezonu.
