Šiame straipsnyje aptariami grindų mazgo ant grunto įrengimo sprendimai, ypač orientuoti į Schonox grindų įrengimo sistemą. Tekste išryškėja hidroizoliacijos, šilumos izoliacijos, vamzdynų išvedimo ir galutinės dangos klojimo svarba, siekiant užtikrinti ilgaamžiškumą ir efektyvų šildymo darbų rezultatą.
Grunto paruošimas ir hidroizoliacija: kelias į stabilų pagrindą
Ant OSB plokštės kloti polietileno plėvelę, nelaidžią garui. Plėvelė tarp OSB ir betono turi būti, hidroizoliacija, jei tai drėgna patalpa, rekomenduojama tarp betono ir dangos/plytelių. Nepamaišytų tarpas grindų konstrukcijoje dėl vandens nuvedimo avarijos/užliejimo atvejų. Grunto sutankinimas ir tolesni sluoksniai lemia visų aukščiau esančių konstrukcijų stabilumą.
Šildymo sprendimai: vandens ir kilimėlių sistemų palyginimas
Išvedžioti grindinį šildymą. Pirmiausia nukasamas derlingas žemės sluoksnis iki projektinio lygio. Ant sutankinto pagrindo klojama hidroizoliacinė plėvelė arba geotekstilė. Virš plėvelės dedamos EPS plokštės, kurios suteikia stabilumą ir atsparumą drėgmei. Ant izoliacijos klojamas skiriamasis sluoksnis, dažnai plėvelė, o ant jo - armavimo tinklas. Vamzdžiai išvedžiojami pagal projektinę schemą.
Prieš betonavimą būtinas hidraulinis slėgio bandymas. Aptikus nuotėkį, jį ištaisyti dabar dar paprasta; po betonavimo klaidas įrodyti daug brangiau. Bendras betoninis sluoksnis dažnai siekia 6-8 cm, iš jų 4-5 cm turi būti virš vamzdžių.
Norint užkirsti kelią drėgmei ir užtikrinti ilgaamžiškumą, dažnai rekomenduojama naudoti hidroizoliaciją bei pamatinį sluoksnį, ypač drėgnose patalpose. Plėvelė tarp OSB ir betono turi būti, o tarpai tarp grindų reikia palikti vandens nutekėjimui. Renkantis šildymo sprendimą ant grunto, dažnai pasirenkama vandens sistema dėl geresnio šilumos paskirstymo po storu betono sluoksniu.
Vamzdynai, armavimas ir šilumos izoliacija
Vamzdžiai (PEX, PE-RT arba daugiasluoksniai) išvedžiojami pagal projektinę schemą. Po vamzdynų įrengiamas hidroizoliacinis tuo pačiu sluoksniu - būtinas tikslus slėgio bandymas. Ant sutankinto pagrindo klojami 4 mm ar 6 mm storio armatūros tinklai, kurie užtikrina tinkamą betono plėtojimą ir vamzdynų laikymą vietoje.
Izoliacijos sluoksnis tarp plėvelės ir dangos dažnai sudaro EPS plokštės. EPS 100 arba EPS 80 dažnai rekomenduojami gyvenamosioms patalpoms, o jų storis ant grunto siekia 15-30 cm. Plokštės klojamos šachtinėje tvarkoje, kad siūlės nepersidengtų. Prieš montuojant vamzdžius, palei visas sienas klijuojama kompensacinė juosta, užtikrinanti termoizoliaciją ir plėtimosi erdvę.
Schonox vonios įrengimo sistema: nuosekliai nuo gruntų iki plytelių
Jūsų atveju siūlome naudoti Schonox grindų įrengimo sistemą. Sistema apima:
- Giluminio grunto koncentratas Schonox KH skiedžiamas 1:4.
- Hidroizoliacinė juosta iš net garui nelaidaus gumos audinio su paruoštais vidiniais ir išoriniais kampais, mandžetais trapams, mandžetais vamzdžių išėjimo vietoms izolioti.
- Paruošta naudoti hidroizoliacinė mastika Schonox HA.
- Plytelių klijai Schonox CFK - tinkantys šildomoms grindims, geras sukibimas su hidroizoliuotais paviršiais, akmens masės plytelėms, tiksotropiški, patogūs darbui.
- Plytelių siūlių užpildas Schonox Uf-premium - universalus, tinka keraminiams ir akmens masės plytelėms, siūlių nuo 1 iki 20 mm.
- Hermetikas MS pagrindu Schonox MES - be acetono, su fungicidais, tinka natūraliam akmeniui, baseinams, terasoms.
Schonox plėvelė tarp OSB ir betono turi būti, hidroizoliacija būtina drėgnose patalpose. Be to, tarpas grindų konstrukcijoje svarbus vandens nuvedimui avarijos atveju. Sistema užtikrina ilgaamžišką drėgmės apsaugą ir palengvina plytelių klijavimą ant šildymo grindų.
Grunto paruošimo ir šildymo konstrukcijų derinimas

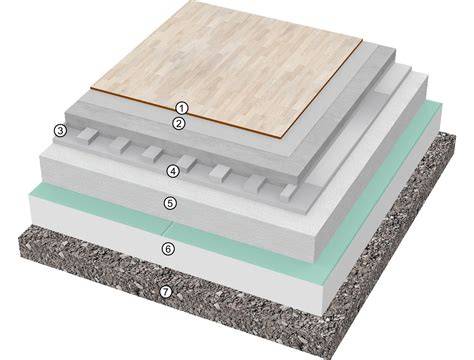

Grunto paruošimas yra kertinis žingsnis: nuo derlingo sluoksnio pašalinimo iki paviršiaus lygumo patikrinimo lazeriniu nivelyru. Vamzdžiai išvedžiojami pagal projektą, o pirmasis sluoksnis - tarpinė plėvelė ar apsauginis skiriamosios plokštės sluoksnis. Po to dedamas EPS arba kitų tipų putų izoliacijos sluoksnis. Dažniausiai EPS 100 ar EPS 80 pasirinkimas derinamas su namų energijos poreikiais.
Kokybiška šilumos izoliacija ir tinkamas pagrindų sutankinimas tiesiogiai įtakoja šilumos nuostolių mažinimą. Net ir nedidelės klaidos gali įtakoti šilumos paskirstymą ir palaikomą komfortą. Finnfoam ir kitos plokštės naudojamos kaip grindų izoliacijos pagrindai, o jų siūlių nesutapimai turėtų būti 200 mm minimalus.
Grindų šiltinimas ir tolesnis montavimas
Finnfoam plokštės turi būti atsparios drėgmei ir turi atlaikyti užduodamas apkrovas. Ant jų montuojamos plokštės arba antras sluoksnis, priklausomai nuo projekto. Šildymui ant grunto dažnai naudojama atspari saugos ir termoizoliacinė konstrukcija, o tarp plokščių dedamas skiriamasis sluoksnis. Tuo pačiu laikomi kontūrai ir vamzdžiai, o antrasis sluoksnis gali būti šildančiųjų plokščių. Tam tikrais atvejais gali būti naudojami infraraudonųjų spindulių šildymo tinklai, pvz., Warmset Black, kurie gali būti įrengti po įvairiomis dangomis ir užtikrina greitą įšilimą.
Infraraudonųjų spindulių sprendimai gali būti montuojami po keramikos plytelėmis, vinilinėmis dangomis ar net medienos plokštėmis. Jie suteikia šiltą paviršiaus jausmą, o energijos suvartojimas yra efektyvus. Vulkaniniai arba belaidžiai valdymo sprendimai gali būti naudojami siekiant užtikrinti pastovią temperatūrą ir patogų valdymą.
Grindų dangos ir jų pritaikymas šildomoms grindims
Keraminės plytelės ir akmens masės plytelės užtikrina geriausią šilumos laidumą. Laminatas ir vinilinės plokštės taip pat tinka, tačiau svarbu rinktis produktus, pažymėtus kaip tinkamus šildomoms grindims. Vinilinės plokštės (LVT) yra atsparios vandeniui ir gali būti klijuojamos ant šildomų grindų, turi platų spalvų ir tekstūrų pasirinkimą, o jų plokščių pakankamas neslidumas užtikrina saugumą drėgnoje erdvėje.
Vinilinės plokščių savybės: lengvas montavimas, atsparumas drėgmei, ilgaamžiškumas, nesudėtinga priežiūra. Tačiau svarbu naudoti tinkamą pamušalą (underlayment) ir laikytis gamintojo rekomendacijų dėl klijavimo ant šildomų grindų. Mikrocementas ir naujos kartos dekoratyvinės dangos suteikia estetinį interjerą, tačiau reikalauja kruopštaus paviršiaus paruošimo ir tinkamų hidroizoliacijos sprendimų.
Projektavimas ir praktiniai patarimai
Grindų šildymo projektą patikėkite specialistui. Projekte nustatomi šilumos nuostoliai, vamzdžių atstumai ir kontūrų ilgiai. Dažnai rekomenduojama naudoti AFC (Automatic Flow Control) technologijos kolektorius su automatiškai subalansuojamais vožtuvais - tai palengvina montavimo darbus ir užtikrina tikslų srauto bei temperatūros reguliavimą net ir sudėtingose sistemose.
Projektui svarbi informacija apima: pastato vieta ir orientacija, šilumos šaltinio tipas, grindų dangos pasirinkimas, patalpų šilumos nuostoliai, langų ir sienų situacija. Nes vietos šilumos tilteliai įtakoja kontūrų tankumą, todėl šiuos duomenis svarbu įtraukti į skaičiavimus.
Dažniausios klaidos ir jų išvengimas
Nepakankamas grunto tankinimas, per plona šilumos izoliacija, praleista kompensacinė juosta, atsisakytas slėgio bandymas ar bandymas pagreitinti džiūvimą gali lemti netolygų šildymo efektą, įtrūkimus ir papildomas išlaidas. Net patyrę statytojai kartais padaro klaidų, kurios paaiškėja tik po kelių metų. Todėl labai svarbu laikytis tiksliai parengtų planų ir naudoti patikimas, sertifikuotas sistemas, tokias kaip Schonox.
Kaina ir operaciniai aspektai
Vandens šildymo grindų kaina dažnai svyruoja, įskaitant medžiagas ir montavimo darbus, maždaug 30-80 Eur už kvadratinį metrą. A++ energijos klasės namams rekomenduojama 20-30 cm polistireninio putplasčio. Dalį darbų (grunto tankinimą, izoliacijos klojimą) galima atlikti savarankiškai. Fiziniai darbai nuo grindų paruošimo iki betonavimo trunka 3-7 darbo dienas.
Išvada
Šildomų grindų konstrukcija ant grunto yra kompleksiška, daugiasluoksnė sistema, kurioje kiekvienas sluoksnis atlieka savo funkciją: stabilizavimą, izolavimą, šildymą. Tinkamai parengtas projektas, kokybiškos medžiagos ir kruopštus montavimas užtikrina ilgaamžiškumą, efektyvumą ir patogų naudojimą daugelį metų. Sprendimus įrenginėti su Schonox sistema ir papildomais komponentais galima pasiekti aukštą kokybę, užtikrinant hidroizoliaciją, šilumos paskirstymą ir estetišką vonios interjerą.
Metai ir praktiniai patarimai
- Nespauskite džiūvimo laikotarpių: betonui reikia 28 dienų, kad pasiektų projektinį stiprumą.
- Programuojamas termostatas sumažina energijos sąnaudas; nustatykite laikas ir temperatūras pagal poreikius.
- Keraminės plytelės geriausiai perduoda šilumą; vinilinės plokštės suteikia šiltą pojūtį ir yra atsparios drėgmei.
- Nustatykite šilumos šaltinį pagal patalpų poreikius ir laikykitės EN 1264, EN 15377 projektų gairių.
