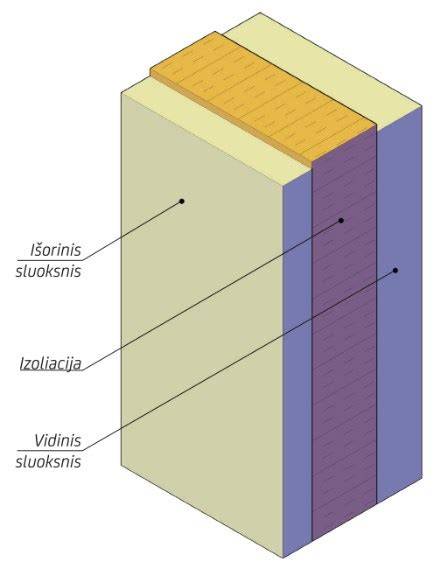

Trisluoksnės sieninės plokštės naudojamos pastatų išorinėms atitvaroms. Projektuojamos atsižvelgiant į apkrovas, aplinkos sąlygas, priešgaisrinius ir garsinius reikalavimus. Trisluoksnės sienos teoriškai skaidomos į laikančiojo, izoliacinio ir apdailinio sluoksnius. Maksimalus galimas šio tipo gaminių storis - 500 mm. Dažniausiai projektuojami 150-200 mm storio vidinis, 200-300 mm izoliacinis, 70-100 mm apdailinis sluoksniai, bei naudojamas C30/37 stiprio betonas. Izoliaciniam sluoksniui gali būti naudojama kieta akmens vata arba putplastis. Šiltinimo medžiagą ir storį pasirenka užsakovas, pagal konkrečiam pastatui keliamus reikalavimus.
Dvisluoksnės sienos susideda iš dviejų sluoksnių: vidinio (laikančio apkrovas) bei izoliacinio. Sluoksnių storiai galimi tokie patys kaip ir trisluoksniams gaminiams. Tokio tipo gaminiams apdaila pilnai atliekama statybos aikštelėje arba, klientui pageidaujant, gaminio išorėje galima gamybos metu numatyti apdailinį tinklą (1 pav.). Sumontavus tokį gaminį lieka tik objekte jį padengti tinku. Trisluoksnių ir dvisluoksnių sienų gabaritų apribojimai ir rekomendacijos sutampa su viensluoksnių sienų. Didžiausias rekomenduojamas aukštis iki 3,80 metro. Sienos gaminamos iki 4 metrų aukščio, tačiau jų transportavimas sudėtingas. Maksimalus gaminio ilgis/plotis iki 12 metrų, tačiau racionaliau projektuoti atitvaras iki 6 metrų pločio, nes toks gaminys patogiau transportuojamas, gaminys suarmuojamas ekonomiškiau. Sienos svoris turėtų neviršyti 10 tonų (rekomenduojama).
Aukštos bet siauros sienos transportuojamos (bei sandeliuojamos) jas paguldžius šonu. Gaminant surenkamas sienas, gali būti įrengiamos nišos radiatoriams ar kitoms komunikacijoms montuoti. Gali būti numatyti užtinkuojami grioveliai arba sienoje paslėpti kanalai elektrai išvedžioti. Sienos gali būti gaminamos ir transportuojamos į statybos aikštelę paguldytos horizontaliai. Tokiu atveju maksimalūs gaminio gabaritai: plotis iki 12 metrų, o aukštis iki 3,80 metro. Tokių gaminių svoris turėtų būti kuo mažesnis.
1 lentelė. trisluoksnės sienos gaminamos stenduose. Gaminamo elemento paviršiai besiribojantys su klojiniu gaunami geriausios įmanomos kokybės, o likusieji paviršiai išlyginami ir užtrinami. Elementai dažniausiai formuojami su 5x5 mm arba 10x10 mm nuosklembomis briaunose. Vidiniame sluoksnyje taikomos 5x5 mm nuosklemos, tačiau klientui pageidaujant gaminama ir su 10x10 mm nuosklembomis. 5x5 mm nuosklembos praktiškesnės, nes tarpai tarp sienų užlyginami su mažesnėmis sąnaudomis.
Langų bei durų angose galimi kelių rūšių tvirtinimai. Visais atvejais ties langų ar durų angomis suformuojamos ištisinės konsolės langų atrėmimui (3 pav.). Priklausomai nuo to kokia izoliacinė medžiaga naudojama skiriasi tarpsluoksninių ryšių išdėliojimo žingsnis. 1.1 pav. mediniai tašas langų tvirtinimui. 2 pav. 3 pav.
Trisluoksnės sienos prie pagrindo (6 pav.) ar tarpusavyje (2 pav.) tvirtinamos per paliktas nišas arba specialias detales (6 pav.). Tarpusavyje (vertikali siūlė) sieninės plokštės tvirtinamos naudojant trosinės kilputes (2 pav.). Montavimo metu per kilputes praveriamas Ø12-16 mm armatūrinis strypas ir siūlė užmonolitinama. 4 pav. 5 pav. Sienų jungimas. 6 pav. Trisluoksnės sienos gaminant, sandėliuojant ir transportuojant keliamos už kėlimui numatytų įsukamų kilpų.
Netaisyklingos geometrijos gaminiams reikia visada numatyti sandėliavimo ir transportavimo metu naudotinus padėklus, kurių dėka gaminys išlaikys stabilumą ir nebus pažeistas transportavimo metu. Jeigu sienas reikia apversti naudojami arba du kranai arba stropai su skriemuliu (8 pav.).
Montavimas atliekamas keliant sienas už kėlimui numatytų kilpų. Kranu nugabenus plokštę į projektinę padėtį, sieninė plokštė nuleidžiama ant ankerinių varžtų ar strypų. Surenkamos gelžbetoninės sieninės plokštės fiksuojamos (pavyzdį žiūrėti viensluoksnių sienų aprašyme) ir montuojamos dvejomis reguliuojamomis traukėmis. Viensluoksnių gelžbetonio sienų elementai gali būti laikantys apkrovas, save laikantys bei tvirtinami prie konstrukcijos tik apdailai.
Viensluoksnės sienos taip pat gali būti naudojamos pastatuose vietoje ryšių. Tai papildoma galimybė panaudoti šio tipo gaminius. Viensluoksnės sienos (laikančios apkrovas, neapkrautos atitvarinės, laiptinių bei liftų šachtų, ryšinės) projektuojamos atsižvelgiant į apkrovas, aplinkos sąlygas, garsinius ir priešgaisrinius reikalavimus. Dažniausiai tai būna 100 - 300 mm storio sienos (maksimaliai galima gaminti 500 mm) iš C25/30 stiprio betono, armuotos dviem armatūriniais tinklais. Didžiausias rekomenduojamas aukštis iki 3,80 metro. Sienos gaminamos iki 4 metrų aukščio, tačiau jų transportavimas sudėtingas. Maksimalus aminio ilgis/ plotis iki 12 metrų, tačiau racionaliau projektuoti atitvaras iki 6 metrų pločio, nes toks gaminys patogiau transportuojamas, gaminys suarmuojamas ekonomiškiau. Sienos svoris turėtų neviršyti 10 tonų (rekomenduojama).
Aukštos bet siauros sienos transportuojamos (bei sandeliuojamos) jas paguldžius šonu. Gaminant surenkamas sienas, gali būti įrengiamos nišos radiatoriams ar kitoms komunikacijoms montuoti. Gali būti numatyti užtinkuojami grioveliai arba sienoje paslėpti kanalai elektrai išvedžioti. Pakabinamos viensluoksnės sienos dažniausiai būna 70-100 mm storio, iš C30/37 stiprio granitinės skaldos betono, armuotos vienu armatūriniu tinklu. Projektuojant tokios rūšies sienas atsižvelgiama į aplinkos sąlygas ir reikalingą ugniai atsparumą.
Liftų šachtos gali būti surenkamos iš atskirų elementų arba gaminamos kaip tūriniai elementai per visą pastato aukštą su anga lifto durims ir reikalingomis metalinėmis detalėmis lifto konstrukcijos tvirtinimui. Atraminės gelžbetoninės sienos naudojamos tada kai yra būtinybė įrengti vertikalius reljefo formavimo darbus. Dažniausiai naudojamos suformuoti grunto perkryčius, atitverti šlaitą.
Projektuojant pastatus iš surenkamo gelžbetonio svarbu racionaliai sudalinti sienas į atskirus elementus. Rekomenduojama vengti keletos didelių angų viename gaminyje. Angas komunikacijoms reikia numatyti taip, kad jos nesikirstų su pagrindine gaminio armatūra. Svarbu žinoti, jog sienos gali būti gaminamos ir transportuojamos į statybos aikštelę paguldytos horizontaliai. Tokiu atveju maksimalūs gaminio gabaritai: plotis iki 12 metrų, o aukštis iki 3,80 metro. Tokių gaminių svoris turėtų būti kuo mažesnis.
1 lentelė. viensluoksnės sienos gaminamos stenduose arba kasetiniuose klojiniuose. Gaminamo elemento paviršiai besiribojantys su klojininiu gaunami geriausios įmanomos kokybės, o likusieji paviršiai išlyginami ir užtrinami. Elementai dažniausiai formuojami su 5x5mm nuosklembomis briaunose. Klientui pageidaujant gaminama ir su 10x10mm nuosklembomis, tačiau 5x5mm nuosklembos praktiškesnės, nes tarpai tarp sienų užlyginami su mažesnėmis sąnaudomis. Nuosklembos reikalingos tam, jog būtų išvengta kampų aptrupėjimo ar nuskėlimo juos sandėliuojant, transportuojant bei montuojant.
- 1 pav. Sienų jungimas.
- 2 pav. Sienų jungimas.
- 3 pav. Viensluoksnės sienos prie pagrindo ar tarpusavyje (1 pav.) tvirtinamos per paliktas nišas arba specialias detales (3 pav.).
- Tarpusavyje (vertikali siūlė) sieninės plokštės tvirtinamos naudojant trosinės kilputes (2 pav.).
- Montavimo metu per kilputes praveriamas Ø12-16 mm armatūrinis strypas ir siūlė užmonolitinama.
Viensluoksnės sienos keliamos už kėlimui numatytų kilpų. Montavimas atliekamas keliant sienas už kėlimui numatytų kilpų. Kranu nugabenus plokštę į projektinę padėtį, plokštė nuleidžiama ant ankerinių varžtų ar strypų. Surenkamos gelžbetoninės sieninės plokštės fiksuojamos (6 pav.) ir montuojamos dvejomis reguliuojamomis traukėmis. Sienų montavimui naudojamos reguliuojamo ilgio 2,5 m ÷ 4,3 m traukės/ramsčiai.
Gaminame gelžbetonines sijas gamybiniams, sandėliavimo, žemės ūkio pastatams su lygiu arba šlaitiniu stogu. Sijos naudojamos pastato karkaso konstrukcijai, gali būti įvairių dydžių, ilgių ir tipų. Gaminame gelžbetonines sąramas, skirtas perdengti langų ir durų angas: laikančias (M) ir nelaikančias (MU), bei SR tipo neįtemptai armuotas gelžbetonines sąramas. Gaminame įvairių tipų gelžbetonines kolonas, pagal individualius klientų užsakymus ir pateiktus brėžinius. Gelžbetoninės kolonos tiek vieno aukšto sandėliavimo, gamybiniams pastatams, tiek daugiaaukščių pastatų statybai, negyvenamiesiems pastatams, automobilių stovėjimo aikštelėms.

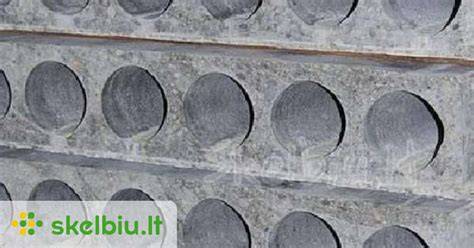

Betoniniai pamatų blokai yra skirti pastatų rūsio sienoms ir pamatams. Gaminiai atitinka aukštos kokybės reikalavimus. Gelžbetoninės perdangos plokštės yra gaminamos įvairių išmatavimų standartinės bei nestandartinės ir pagal individualius užsakymus. Standartinis perdangos plokštės plotis 1200 mm, jos gali būti siaurinamos. Gaminame įvairių klasių betono mišinius, atsižvelgiant į projektuojamų konstrukcijų paskirtį ir naudojimo sąlygas, nepralaidžius vandeniui, atsparius šalčiui, karbonizacijai, chloridų ir sulfatų poveikiui.
Didelis šulinių žiedų matmenų pasirinkimas. Žiedai geriamo vandens šuliniams, į komplektą įeina šulinio dangtis su skyle ir mažas betoninis dangtis. Šulinių žiedai kanalizacijai, nuotekoms rinkti. Armatūros gaminių ceche valdomomis staklėmis gaminami įvairios paskirties armatūros gaminiai. Pagal kliento pageidavimus ir brėžinius paruošime armatūrinius tinklus betonui ir betonavimo darbams. Gaminame cokolines plokštes - sienines plokštes. Šios plokštės naudojamos gamybinių, prekybinių ar sandėliavimo pastatų statybai. Sienos pasižymi sandarumu ir šilumos akumuliavimo savybėmis, todėl pastatams apšildyti sunaudojama mažiau energijos. Surenkamieji gelžbetoniniai sieniniai elementai - greitą, šiltą ir ekonomišką statybą garantuojantis pasirinkimas. Sieniniai elementai surenkamiems namams gali būti trisluoksniai (su išorinio ir vidinio gelžbetonio sluoksniais bei tarp jų esančiu izoliacijos sluoksniu) arba vienasluoksniai (vienu gelžbetonio sluoksniu).
Trisluoksniai sieniniai elementai - tai šiltos trisluoksnės sieninės plokštės, sudarytos iš išorinio ir vidinio gelžbetoninio sluoksnio bei tarp jų esančio izoliacinio sluoksnio, tarpusavyje jungiamų specialiais ryšiais. Šiltinti surenkamieji elementai gaminami su 200 mm storio šiltinimo medžiagos sluoksniu, todėl pasiekiama itin didelė trisluoksnės konstrukcijos varža ir nereikalingas papildomas pastato šiltinimas. Galimi įvairūs šiltinimo medžiagos pasirinkimai - šiltinimas paprastu putplasčiu, šiltinimas pilkšvuoju polistireniniu putplasčiu (neoporu, leidžiančia pasiekti 5,78 m2K/W šiluminę varžą su 200 mm šiltinimo sluoksniu), šiltinimas mineraline vata, šiltinimas putų poliuretanu. Modernios suomiškos technologijos dėka pasiekiama itin didelė trisluoksnės konstrukcijos varža, galimas greitas konstrukcijos surinkimas, lygios ir minimalios apdailos reikalaujančios sienos.
Pasirinkus vienasluoksnę sieninio elemento struktūrą, pasinaudojama greito konstruktyvinės pastato dalies surinkimo galimybe. Vienasluoksniai sieniniai elementai yra sudaryti iš vieno gelžbetonio sluoksnio. AB „AKSA“ siūlo įvairias sieninių elementų išorinio paviršiaus apdailos galimybes. Pagal užsakovų pageidavimą, gaminami ir spalvoti sieniniai elementai. Taip pat, yra galimybė dėti matricinius paviršius su įvairiais raštais.
Požiūris į išorės sienų plokščių asortimentą papildomas: Daugiasluoksnės plokštės išorinėms sienoms užtikrina ilgaamžią, sandarią ir energijos vartojimo efektyvumu išsiskiriančią apdailą visų tipų pastatams. Iš mūsų asortimento galima pasirinkti plokštes su mineralinės vatos arba PIR šerdimi, skirtas sandėliams, logistikos centrams, gamykloms, biurams ir kt. Fasadai iš daugiasluoksnių plokščių gali būti nenuobodūs naudojant užapvalintos geometrijos architektūrinius sprendimus. Skirtingo kampo ir lenkimo spindulio plokštės leidžia kurti unikalius fasado fragmentus. Ruukki Forma - tai visiškai sukomplektuota fasado sistema, užtikrinanti platesnį estetinių formų, medžiagų ir spalvų pasirinkimą. Plonasienių ilginių sistemos užtikrina greitą ir lengvą pastatų statybos procesą, o išorės apdailos ir stogo konstrukcijų montavimui nereikia skirti daug pastangų.
Galiausiai, šiuolaikinės technologijos leidžia pasiekti didelį energijos efektyvumo lygį su daugiasluoksnėmis plokštėmis, kurios gali būti naudojamos įvairiuose objektuose - nuo sandėliavimo iki biurų ar pramoninių kompleksų. Naudodami BIM modelius ir specialias programas galima tiksliai planuoti įmanomas vėjo apkrovas, statybos detalių ir parametrų derinimą, kad projektavimas taptų greitesnis ir tiksliau įgyvendinamas.
