Vandentiekį arba vandens tiekimo sistemą sudaro vamzdynas, įranga, kurios pagalba vanduo vamzdynais pasiekia vartotojus ir valymo bei priėmimo įranga. Vandentiekis pagal paskirtį gali būti geriamojo vandens, gamybinis, gaisrinis, specialus. Pagal naudojimo pobūdį - centralizuotas, individualus. Valstybės siekis yra centralizuotas vandens tiekimas, bet tai ne visur ekonomiška. Vamzdžiai vandens tiekimo sistemai naudojami požeminėse tranšėjose ir pastate. Pirmieji - tai lauko inžinerinės sistemos vamzdžiai, antrieji - vidaus.
Pagal STR 2.07.01:2003 "Vandentiekis ir nuotekų šalintuvas. Pastato inžinerinės sistemos", vamzdžių gamyboje naudojamas plienas, ketus, keramika, net spalvotas metalas varis. Trumpai sakant, pagrindinės vamzdžių medžiagos yra metalai ir polimerai - t.y. įvairūs plastikai. Nors bet kurios medžiagos vamzdis gali trūkti, bet, kaip rodo praktika, tai beveik 100 % priklauso nuo eksploatavimo sąlygų ir montavimo.
Metaliniai vamzdžiai

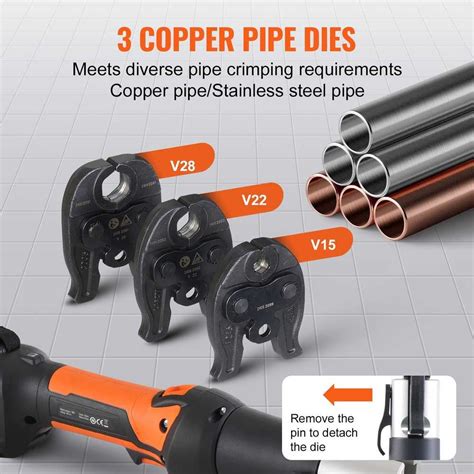

Tai plieno ir vario vamzdžiai, pastarieji naudojami retai, paprastai projektuojami prabangiuose NT objektuose. Variniai vamzdžiai tarnauja ilgiau nei 50 metų (apie 100 metų). Jie nerūdija, puikiai atrodo ir juos lengva sujungti tarpusavyje suvirinant arba naudojant jungiamąsias detales. Varis daro teigiamą poveikį vandens bakteriologinei būklei, mažindamas bakterijų kiekį. Chloras esantis vandenyje variniams vamzdžiams nedaro neigiamo poveikio. Netgi būdamas stiprus oksidatorius, prailgina komunikacijų tarnavimo laiką, suformuodamas stiprų apsauginį sluoksnį. Varinių vamzdžių privalumams galima priskirti ir atsparumą temperatūrų kaitai (nuo -200°C iki +250°C), mažą temperatūrinį išsiplėtimo koeficientą, mažą pasipriešinimą vandens srautui (dėl tolygaus spaudimo paskirstymo). Šie vamzdžiai gaminami įvairiausių skersmenų. Vandentiekiui naudojami nuo 12 iki 18 mm skersmens ir sienelės storio 1 mm. Pagal įprastą žymėjimo sistemą, ant vamzdžio žymimas skaičius, kuris nurodo vidinį ir išorinį skersmenį. Ilgis būna nuo 1 metro iki 5 metrų. Variniai vamzdžiai jungiami virinant arba užspaudžiamomis jungtimis. Abu jungimo būdai yra visiškai patikimi ir patvarūs. Skaičiuojant, kiek kainuos sistemos įrengimas, reikia nepamiršti, kad kainuos ne tik vamzdžiai, bet ir sujungimų detalės, montavimo priemonės.
Plieno vamzdžiai gali būti be dangos (juodos spalvos), gruntuoti, cinkuoti, chromuoti. Plieniniai vamzdžiai, ypač presuoto plieno, paprastai naudojami didelio slėgio ir aukštos temperatūros sistemose. Plieno vamzdžiai gali būti be dangos (juodos spalvos), gruntuoti, cinkuoti, chromuoti. Plieniniai vamzdžiai, ypač presuoto plieno, paprastai naudojami aukšto slėgio ir temperatūros sistemose arba katilinėse. Dar prieš 50 metų plieniniai vamzdžiai buvo masiškai naudojami - šildymui, kanalizacijai, vandentiekiui. Plačiai naudoti dėl to, nes buvo palyginus žemos kainos. Tačiau laikui bėgant kainos privalumas nusileido trūkumams - neatsparumas korozijai, vidinių sienelių apsinešimas, kuris sumažina pralaidumą. Taip pat plieninių vamzdžių sujungimas neįmanomas be suvirinimo aparato, kas apriboja plieninių vamzdžių panaudojimą. Minėtų trūkumų išvengiama naudojant cinkuotus arba galvanizuotus vamzdžius, kurie montuojami srieginiu būdu. Naudojami vandentiekiui ir kanalizacijai.
Kai kuriais atvejais - dažniausiai padidintose seisminėse zonose, vietose, kur yra vibracijos pavojus, naudojami ketaus vamzdžiai. Ketaus - maždaug toks stiprus, kokį tik galite gauti, ketaus vis dar randamas daugelyje namų. Jis gali būti montuojamas šiandien, bet ne taip dažnai kaip modernūs plastikiniai vamzdžiai. Ketaus pranašumai yra tai, kad medžiaga yra sunki, jai pjaustyti reikalingi specialūs įrankiai ir ji yra brangi. Bet jei jis jau yra jūsų namuose, tai nėra dėl ko jaudintis. Dažniausiai naudojami kanalizacinėse sistemose ir magistraliniuose tinkluose. Vamzdžiai gaminami liejimo būdu pagal standartą, kuris numato išmatavimus - vidinis skersmuo nuo 65 iki 1000 mm ir sienelių storis nuo 6 iki 27 mm. Priklausomai nuo paskirties jie gali būti spaudiminiai su įmova, nubėgimo nespaudiminiai.
Plastikiniai vamzdžiai
Pagrindinis įvairių plastikinių vamzdžių privalumas yra tas, kad juose nevyksta korozijos procesai, o dėl idealiai lygaus vidinio paviršiaus per visą eksploatavimo laikotarpį vamzdžių sienelės "neapauga" kalkėmis, t. y. nesusidaro kalkių nuosėdų. Tačiau šie vamzdžiai turi ir trūkumų: vamzdžiai iš skirtingų polimerinių medžiagų jungiami skirtingai, todėl kiekvienas gaminys turi savo technologiją, santechnikams reikia išmanyti skirtingus jungimo būdus.

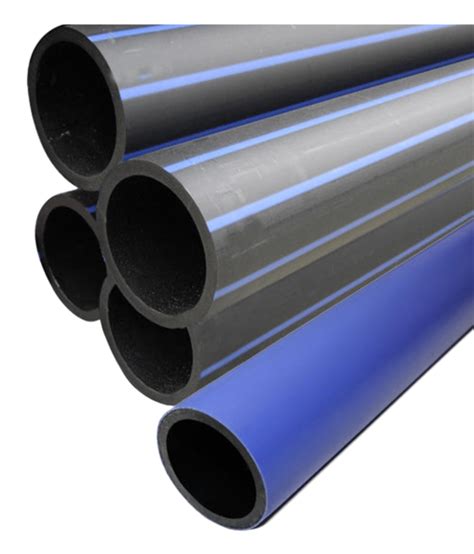

Polietileno (PE) vamzdžiai
Daugiasluoksnis kompozitas - modifikuoto polietileno vamzdžiai su metalais. Skiriami du šių vamzdžių tipai: pagaminti iš žemo ir aukšto slėgio polietileno. Žemo slėgio polietileno (LDPE) vamzdžiai skirstomi į slėginius ir neslėginius. Slėginiai vamzdžiai naudojami vandentiekio ir kanalizacijos sistemose, taip pat dujų tiekimo sistemose. Didelio tankio (HDPE, PE HD arba PEHD) slėginis polietilenas yra termiškai atsparus, tvirtas polimeras. Šios žaliavos vamzdžiai plačiai naudojami vandentiekio sistemose, gali atlaikyti skirtingą slėgį. Standartiniai PE vamzdžių matmenys yra: sienelių storis 2-69 mm, skersmuo 16-1200 mm. Lauko vandentiekio tinklai projektuojami iš slėginių PE100, PN10, nuo Dn25 iki Dn630. Techniniai reikalavimai - pagal LST EN 12201-2.
PE vamzdžiai vis labiau populiarėja dėl paprasto montavimo, žemos kainos. Dažniausiai kanalizacijai, nuotekoms, kaip techniniai vamzdžiai. Metams bėgant gaminami vis didesnio atsparumo vamzdžiai, pasižymintys didesniu tvirtumu ir šilumos atsparumu. Polietileno vamzdžiai atsparūs žemoms temperatūros, smūgiams, neskyla veikiami išoriniam spaudimui. Vandentiekiui ir spaudiminėse sistemos naudojami aukšto tankumo polietilenas (PEHD). Karšto vandens tiekimui naudojamas pakeistos struktūros polietilenas. Struktūra pakeičiama įvedant kitas žaliavas, kurios padidina tankumą ir atsparumą. Aukšto tankumo polietileno su įvestu peroksidų vamzdžiai žymimi PE-Xa, su silanais PE-Xb arba elektronais PE-Xc. Dažniausiai naudojami ir populiariausi vamzdžiai yra PE-Xb ir PE-Xc, kurie naudojami šildymo sistemos.
Polipropileno (PP) vamzdžiai
Polipropileno (PP) vamzdžiai vandentiekio sistemose namų ūkiuose naudojami dažniau nei bet kurie kiti. Pirma, tai yra labai tvirta medžiaga, ji pasižymi standumu, kuris neleidžia vamzdžiui keisti krypties veikiant įvairioms apkrovoms. Antra, PP vamzdžius be jokių problemų galima naudoti karšto vandens tiekimo sistemose. Jų temperatūros riba yra 120 laipsnių C. Trečia, juos lengva montuoti. Net ir didelio tankio poliropilenas turi trūkumų, ypač jungiant vamzdžius, todėl buvo surasta išeitis - naujos kartos PP-R vamzdžiai, kurie gaminami į termiškai apdoroto pagrindinę polipropileno masę pridedant stabilizuojančių medžiagų. Tai gali būti stiklo pluoštas, bazaltas, aliuminis ir kiti metalai, todėl medžiaga ir vamzdžiai labai kieti, juos montuojant reikia daugiau jungiamųjų elementų. Sulydymo - litavimo būdu sujungtuose vamzdžiuose nėra jungčių su tarpinėmis ar judančiomis detalėmis, todėl gaunamos sandarios jungtys. Pagal galimą slėgį vamzdžiai skirstomi į atitinkamas klases: PN10, PN16, PN20, PN25. Darbas su vamzdžių lydymo aparatu nesudėtingas: trumpai pakaitinus vamzdžio galą ir jungiamąją dalį bei plastikui apsilydžius abu vamzdžio galai greitai (maždaug per 3 sekundes) sujungiami, sulydyta medžiaga tampa vientisa. Negalima lydyti skirtingų, nevienodo slėgio plastikų, tokios jungtys nebus patikimos.
Lituojamus PP-R vamzdžius būtų galima rinktis dėl gero kainos ir kokybės santykio, dažniausiai jie naudojami renovuojant namus ir katilinėse. Vis dėlto, šie vamzdynai rinkoje vis retesni dėl sudėtingo ir užtrunkančio montavimo.
Daugiasluoksniai vamzdžiai
Šių vamzdžių išorinį ir vidinį sluoksnį sudaro modifikuotas naujos kartos polietilenas, o vidurinis sluoksnis - aliuminio folija, gali būti naudojamos ir kitos medžiagos. Žymimi PE-RT/AL/PE-RT, PE-X/AL/PE-X, PE-X/AL/PE, PP-R/AL/PERT ir panašiomis santrumpomis. Skirtingi gamintojai naudoja skirtingas technologijas, todėl net vienodų parametrų vamzdžių kokybė gali skirtis. Šie vamzdžiai lankstūs, tai leidžia sumažinti jungčių kiekį, lengviau ir greičiau montuojami, pasižymi didesniu atsparumu slėgiui, tinkami šalto ir karšto vandens sistemoms, šildymo vamzdynams. Šio tipo vamzdžiai turi visus kitų kategorijų vamzdžių privalumus, plius vieną išskirtinę savybę - juos lengva lenkti, todėl galima nenaudoti lenkimų ir alkūnių, t. y., išlaikyti vandens paskirstymo sistemos vientisumą ir supaprastinti montavimo procesą. Tačiau lenkiant vamzdį reikia atsižvelgti į kai kurias gamintojų rekomendacijas. Lenkimo spindulys neturi viršyti penkių naudojamo vamzdžio skersmenų. Į tai reikia atsižvelgti atliekant montavimo darbus.
Daugiasluoksniai vamzdžiai dažniausiai tiesiami renovacijos projektuose dėl patogumo. Jie turi mažesnį jungčių skaičių, yra lengviau ir greičiau montuojami, pasižymi didesniu atsparumu slėgiui, tinkami šalto ir karšto vandens sistemoms, šildymo vamzdynams. Šio tipo vamzdžiai turi visus kitų kategorijų vamzdžių privalumus ir vieną papildomą išskirtinę savybę - juos lengva lankstyti, todėl galima išvengti lenkimų ir alkūnių naudojimo, taip išlaikant vandens paskirstymo sistemos vientisumą ir supaprastinant montavimo procesą.
Polivinilchlorido (PVC) vamzdžiai
Nuotekoms naudojami iš polivinilchlorido (PVC) pagaminti vamzdžiai, o didesniems nuotekų vamzdynams (nuo 400 mm skersmens) vis dažniau pasirenkami dvisieniai nuotekų vamzdžiai iš polipropileno (PP).
PVC(H) vamzdžiai - pirmieji polimeriniai vamzdžiai. Naudojami kanalizacijos ir šalto vandens tiekimui. Karštam vandeniui netinkami, nes jų darbinė temperatūra yra ne daugiau 60°C. CHPVC(H) vamzdžiai aukštesnės kokybės vamzdžiai, tinkami karšto vandens tiekimui. Darbinė temperatūra iki 440°C.
Vandens gręžinių apsauginėms kolonoms ir filtrams naudojami polivinilchlorido (PVC) vamzdžiai. Kai kurie gręžėjai naudoja pigesnius PVC vamzdžius, kurių medžiagoje yra mažiau plastifikatorių. Tokie vamzdžiai yra kietesni ir trapūs, nors užsakovams rodomi tinkami sertifikatai. Individualių namų vamzdynas nėra ilgas - 10-15 metrų, todėl tokiam kiekiui vamzdžių taupyti ir naudoti prastesnius tiesiog neapsimoka.
Molio kanalizacijos vamzdžiai buvo dažniausiai naudojami senesniuose namuose. Nors jie nebepopuliarūs, jie vis dar gali būti naudojami naujoms instaliacijoms.
„Orangeburg“ - pagamintas iš medžio pluošto ir iš specialių vandeniui atsparių klijų, „Orangeburg“ vamzdis praeityje buvo populiarus tarp santechnikų, nes jis yra lengvas ir lengvai pjaustomas.
Vamzdynų standartai ir montavimas
Vamzdžių fizines savybes ir matmenis reglamentuoja standartai. Šiuo metu Lietuvoje galioja Europos standartai (jie tik patvirtinami Standartizacijos departamento). Dažniausiai standartai išverčiami į lietuvių kalbą ir dedamas prierašas LST. Pavyzdžiui, polivinilchlorido (PVC) nuotekų vamzdis žymimas „LST EN 13476-2 Beslėgio požeminio drenažo ir nuotakyno plastikinių vamzdynų sistemos" žyma, o analogiškas vamzdis, pagamintas Vokietijoje, žymimas taip pat, tik pridedant nacionalinio standarto pradžią: DIN EN 13476-2.
Tik Lietuvoje galiojančių nacionalinių standartų nėra, bet produkciją vietinei rinkai tiekiančios įmonės gali vamzdžių gamybai naudoti savo susikurtą standartą, o gaminių atitiktį atitinkamu sertifikatu turi patvirtinti Lietuvos statybos produkcijos sertifikavimo centras. Į Lietuvos rinką atkeliauja nemažai vandentiekio ir nuotekų vamzdžių, skirti kaimyninių šalių rinkoms ir pažymėtų tų šalių gamintojų susikurtu standartu. Tai nereiškia, kad šie gaminiai netinkami, tačiau Lietuvoje jie gali būti realizuojami tik su Statybos produkcijos sertifikavimo centro išduotais atitikties privalomiesiems reikalavimams sertifikatais. Kad būtų užtikrinti, jog įsigyja kokybiškus gaminius, pirkėjai turėtų pardavėjų paprašyti parodyti ar išduoti atitikties deklaraciją ir atitiktį patvirtinančius sertifikatus.

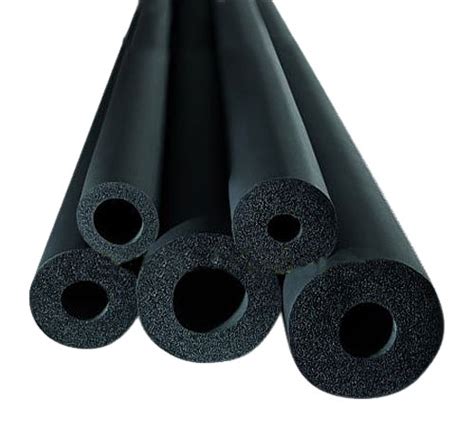

Remiantis Lietuvos STR'u, vandentiekis turi būti klojamas tokiame gylyje, kad vamzdžio išorės sienelės apačia būtų 0,5 m giliau nei nulinės oro temperatūros prasiskverbimo į gruntą gylis. Šį gylį projektuotojai apskaičiuoja atsižvelgiant į faktišką vietovės įšalo gylį. Lietuvos klimate vidutinis arba standartinis vamzdyno gylis yra apie 1,5 m. Vamzdžių gamintojai pateikia ne tik gaminius, bet ir jiems montuoti reikalingus aksesuarus, movas, jungtis, priedus, turi atskiras sistemas. Kadangi kompanijos organizuoja santechnikams mokymus, šie mėgsta dirbti su pasirinkta ir geriausiai perprasta sistema. Bet tai nereiškia, kad kitų gamintojų vamzdynų sistemos prastesnės. Kaip teigia vienas santechnikas, plyta - ne namas, vamzdis - ne sistema.
Montavimui lauke skirti vamzdžiai yra atsparesni žemai temperatūrai ir gniuždymo jėgoms, lyginant su vidaus sistemoms skirtais vamzdžiai jų sienelės yra storesnės. Sumontavus lauke žemai temperatūrai nepritaikytus vamzdžius plastikas gali sutrūkinėti. Remiantis Lietuvoje galiojančiu STR'u, vandentiekis turi būti klojamas tokiame gylyje, kad vamzdžio išorės sienelės apačia būtų 0,5 m giliau nei nulinės oro temperatūros prasiskverbimo į gruntą gylis. Šis gylis apskaičiuojamas atsižvelgiant į vietovės klimato sąlygas, t. y., faktišką įšalo gylį, nustatytą daugiamečiais stebėjimais, bei vandentiekio naudojimo patirtį, įvertinant galimą įšalo gylio sumažėjimą dėl teritorijos charakteristikų pokyčių (sniego valymas, susisiekimo komunikacijos, netradicinės dangos ir pan.). Lauko Vamzdynų izoliavimas nebūtinas, jeigu jie įrengti pagal STR reikalavimus. Įrengus vamzdžius sekliau ir jei vanduo prateka nepakankamu debitu (stovi), vamzdyne, įrengtame be papildomų šildymo priemonių (šildymo kabelių), vanduo užšals. Praktiškai individualaus namo statytojas Lietuvoje turėtų įgilinti vandentiekio vamzdžius bent į 1,5 metro gylį. Savitakis lauko nuotakynas turi būti klojamas tokiame gylyje, kad vamzdžio viršus būtų ne aukščiau kaip 0,8 m nuo žemės paviršiaus. Lauko inžinerinėse sistemose gali būti naudojami izoliuoti vamzdžiai - jie lauko sąlygoms paruošiami gamyklose arba apšiltinami montavimo metu. Vamzdžių izoliacijai naudojamos poliuretano putos, mineralinis pluoštas, pūstas polietilenas, sintetinė guma. Žemėje įrengtą izoliaciją labiausiai veikia drėgmė, todėl efektingiausias sprendimas vamzdynų izoliacijai yra minimaliai drėgmę įgeriančios XPS polistireninio putplasčio plokštės ar kevalai.
Nuotekų vamzdynas slepiamas konstrukcijose, po apdaila. Avarijos dažniausiai pasitaiko, kai keičiama dalis vamzdyno ir nauji vamzdžiai jungiami su senais. Taip pat prie jungiant buitinius prietaisus (skalbykles, indaploves) su senais kanalizacijos vamzdžiais. Tokios avarijos būdingos daugiabučiuose, kai prie seno ketaus ar plastiko vamzdžio jungiamas naujas. Kad tampriai įsimautų naujas vamzdis, senas pakaitinamas arba pakalamas ir deformuojasi, jungimo vieta tampa nepatvari, išjudinamas stovas ir ilgainiui tokia vieta tampa nesandari, ima sunktis vanduo.
Kas atsitinka kai nebūna kanalizacijos alsuoklio
Nuotekų vamzdžiai ir jungiamosios detalės, kurie skirti naudoti po žeme ir po pastato konstrukcijomis, turi būti paženklinti raidėmis UD. Vidaus kanalizacijos vamzdžiai neturėtų būti naudojami žemėje po pastato konstrukcijomis.

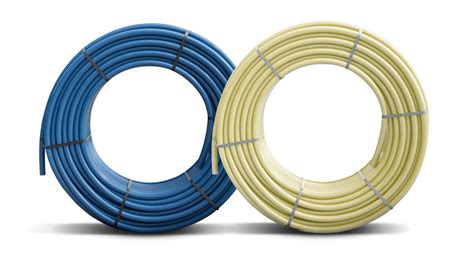

Rekomenduojame atkreipti dėmesį į vamzdžių sienelės storį ir spalvą. Mėlynos spalvos vamzdžiai skirti geriamajam vandeniui, o sienelės storis turi įtakos vamzdžio atsparumui dėl grunto spaudimo. Rinkoje pasitaiko, kad nežinomų gamintojų pilkos spalvos gręžinių apsaugos vamzdžiai markiruojami PN10 slėgio klase, nors turi plonesnes sienelės nei analogiški žinomų gamintojų vamzdžiai.
Reikėtų vengti SN2 klase pažymėtų vamzdžių. Tai mažesnio žiedinio standumo vamzdžiai, kurių stipris 2 kN/kv. m. Tradiciškai Lietuvoje naudojami SN4 (4 kN/kv.m) žiedinio standumo vamzdžiai.
Šalto ir karšto vandens vamzdžiai Vidaus vandentiekio ir šildymo sistemų vamzdynų tipų yra daugiau, bet pas mus populiariausi yra daugiasluoksniai vamzdžiai, kurie gaminami iš kelių medžiagų arba sluoksnių (pavyzdžiui, PE-Xc/AL/PE, PB/EVOH/PB ir kt.). Daugiasluoksniai vamzdžiai privalo atitikti LST EN ISO 21003 standartą.
Vidaus vandentiekiui ir šildymo sistemoms skirtų vamzdžių (t. y. šalto ir karšto vandens) rinkoje yra daug ir įvairių gamintojų. Jie visi beveik panašūs, o kokybė ne visada aiški. Šilto ir karšto vandens sistemų vamzdžiai turėtų būti pažymėti standarto numeriu, turėti nurodytą gamintoją, skersmenį, sienelių storį, tikslią medžiagą, iš kurios pagaminti (tikslią, o ne tik apibendrintą medžiagos pavadinimą: pavyzdžiui, PE-Xa, ne tik PE-X). Medžiagos žymėjimas svarbus dėl to, kad jos nevienodai atsparios temperatūroms ir slėgiams. Taip pat turi būti nurodyta vamzdžio klasė pagal reikalavimus, ne tik žodžiais, pavyzdžiui, hot water. Turi būti ir pagaminimo data. Patikimi gamintojai dar nurodo ir laboratorijų ar sertifikavimo centrų, kuriuose bandyti vamzdžiai, santrumpas.
Kodėl visa tai svarbu? Todėl, kad tik pagal paskirtį panaudoti vamzdžiai nekelia problemų eksploatacijos metu. Pavyzdžiui, sumontavus plonesnių sienelių nuotekų vamzdyną jis kels daug didesnį triukšmą nei tinkami vamzdžiai, sienelės gali neatlaikyti slėgio ir trūkti.
Dėl vandentiekio vamzdyno susidėvėjimo senuose daugiabučiuose įvyksta daug avarijų. Todėl gyventojai ima keisti vamzdyną savo bute, bet bendras stovas lieka tas pats. Jungiant naują vamzdyną su senu, ne visada sumontuojamos sandarios jungtys, nes tai gana sudėtinga. Tai tampa avarijos priežastimi kituose butuose. Net ir pakeitus visą vamzdyną bute, kituose butuose lieka seno vamzdyno dalys, kurios savo laiką jau atitarnavo, todėl atsiranda nesandarumų, senas vamzdis gali trūkti ir užlieti net ir naujai suremontuotą butą. Geriausia kooperuotis su kaimynais ir pakeisti visą vandentiekio ar kanalizacijos stovą ir vamzdžius.
Jeigu daugiabučio vamzdynas jau atitarnavęs savo laiką, racionaliausia jį keisti, renkantis vieno gamintojo sertifikuotus vamzdžius, su kuriais pateikiamos ir visos reikalingos jungtys, movos, žiedai, tarpinės, trišakiai ir kt. Tiesa, dar lieka kvalifikuotų meistrų, prisiimančių atsakomybę už savo darbą, problema. Šiuolaikiniai buitiniai prietaisai - indaplovės, skalbimo mašinos, sūkurinės vonios, dušai gerokai padidino kasdienį vandens suvartojimą, tuo pačiu ir buitinių nuotekų kiekį. Todėl kanalizacija ir kokybiškas jos įrengimas yra viena iš aktualiausių inžinerinių sistemų, įsirengiant ar renovuojant namus.

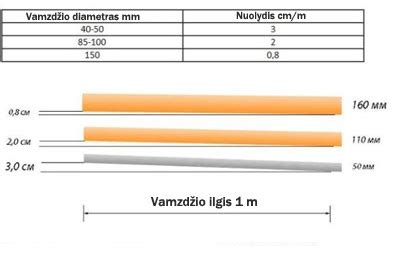

Nuotekų sistemai šiuo metu yra plačiai naudojami PVC vamzdžiai. Tai lankstus vamzdis, kuris gali būti skirtingo ilgio, diametro ir techninių savybių. Montuojant kanalizacijos vamzdžius, labai svarbu juos įrengti tinkamame gylyje ir su atitinkamu nuolydžiu, kuris turi būti ne mažesnis kaip 1-2 cm vienam metrui. Tačiau tai padaryti galimybė yra ne visuomet, todėl tais atvejais reikalinga vadinamoji spaudiminė technologija. Šioje vietoje reikalinga tiksliai apskaičiuoti vamzdžiams tenkančias apkrovas - statinį ir dinaminį spaudimą, vandens ir oro išretėjimą, hidraulinius smūgius.
