Šiame straipsnyje aptarsime sklypo plano brėžinių reikalavimus ir mastelius Lietuvoje, atsižvelgiant į galiojančius teisės aktus ir standartus. Sklypo planas yra svarbus dokumentas, reikalingas įvairiems statybos ir projektavimo darbams. Sklypo planas turi atitikti tam tikrus reikalavimus ir jame turi būti pateikta tam tikra informacija. Apskritai, sklypo planas susideda iš: Aiškinamojo rašto Žemės sklypų ribų brėžinio (-ių) Procedūrų dokumentų. Aukštų planuose pažymimos fragmentų ir detalių vietos, nurodomi tikslūs matmenys. Aukštų planuose pateikiama ši informacija: Grindų danga (medžiaga, raštas, spalva ir pan.). Angų užpildymas, jei tai nepavaizduota aukštų planuose. Grindų dangos eksplikacija, kai pastate arba vienoje patalpoje yra keletas dangų tipų. Grindų dangos ribos apvedamos ištisine plačia linija. Taip pat plane turi būti pažymėtos angos, deformacinės siūlės, kanalai, trapai ir t. t., skirtingų grindų konstrukcijų zonų ribos. Grindų dangos eksplikaciją galima sutapdinti su aukštų planais, tada grindų dangos eksplikacija pateikiama patalpų apdailos žiniaraštyje. Svarbu!
< p>Sklypo plano Mastelio Reikalavimai- Brėžinių, žiniaraščių, tekstų ir skaičiavimų lapų formatai turi atitikti LST EN ISO 5457 reikalavimus.
- Masteliai turi atitikti LST ISO 5455 reikalavimus.

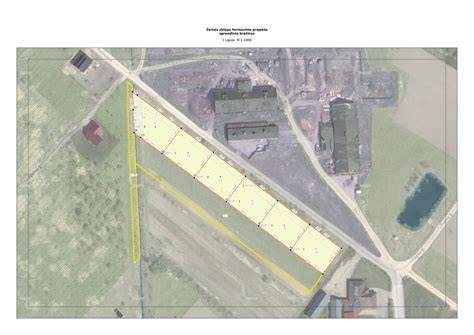

- Rekomenduojamas specialiojo plano mastelis - 1:500. Specialieji planai gali būti rengiami ir masteliu M 1:2000 arba M 1:1000, bet sprendiniai turi būti lengvai įskaitomi.
- Aukštų planuose pažymimos fragmentų ir detalių vietos, nurodomi tikslūs matmenys.
Sklypo plano sudėtis ir papildomų reikalavimų turinys
Sklypo planas turi pateikti:
- Patalpų pavadinimai ir numeracija.
- Pagrindiniai patalpų matmenys ir plotai.
- Aikštelės, antresolės ir kitos konstrukcijos, kurios yra aukščiau vaizduojamos plokštumos, bet tame pačiame aukšte.
- Sanitariniai mazgai ir kita įranga, kuri nurodoma specifikacijose.
- Statinio visumai įvertinti būtini statinio pjūviai.
- Brėžiniuose pateikiami tik architektūriniai pjūviai, nedetalizuojant atskirų konstrukcijų.
Vidaus grindų dangų planavimas aukštų planuose
Aukštų planuose pažymimos grindų dangos fragmentų vietos, nurodomi tikslūs matmenys. Grindų danga apima beveik visus namų plotus: grindų dangos eksplikaciją, jos spalvą ir raštą, o kartais - skirtingų patalpų dangų skirtumus. Grindų dangos ribos braižomos ištisine plačia linija. Taip pat plane turi būti pažymėtos angos, deformacinės siūlės, kanalai, trapai ir t. t., skirtingų grindų konstrukcijų zonų ribos. Jei grindų eksplikacija sutampa su aukštų planais, ji pateikiama patalpų apdailos žiniaraštyje.
- Grindų dangos pasirinkimas ir eksplikacija. Lentos arba kiliminės dangos, linoleumas, keramika ar kitos dangos turi būti nurodytos su specifikacijomis.
- Apskaičiuotas įrenginių ir zonų išsidėstymas. Nurodomos vietos įrenginiams, kurie gali keisti grindų dangų planą.
- Įrenginių ir elementų sujungimų vietos (angų užpildymas, kanalai, trapai).
Naujausios taisyklės dėl sklypo planų mastelių ir reikalavimų
Sklypo plano mastelis turi būti parenkamas atsižvelgiant į galimybes nustatyti ir pažymėti sprendinius. Specialieji planai gali būti formuojami, atsižvelgiant į galimybes nustatyti naujus žemės sklypus, o planų derinimas vyksta su savivaldybėmis ir kitomis institucijomis. Sklypo planai derinami su teritorijų planavimo dokumentais ir prireikus patvirtinami raštu. Viešas svarstymas ir informavimas apie sprendinį privalomi laikantis teisės aktų. Specialieji planai turi būti patikrinti teritorijų planavimo valstybinę priežiūrą atliekančių institucijų, o sprendiniai fiksuojami teritorijų planavimo duomenų banke.
Projekto eigos etapai: nuo idėjos iki įgyvendinimo
Pradėję projektavimo darbus, reikia įvertinti biudžetą, laiką ir kokybę. Projektas prasideda nuo projektinių pasiūlymų, kurie yra eskizai, padedantys įsivaizduoti galutinį namo vaizdą ir funkcijas. Dažnai pateikiama kelios eskizinės galimybės, kurios padeda suprasti poreikius ir derinti jas su architektu. Projektiniai pasiūlymai gali užtrukti apie mėnesį, priklausomai nuo susitarimo ir sąlygų. Antroje dalyje - statinio architektūros dalyje - pateikiami tikslūs planai, pjūviai ir žiniaraščiai, kurie reikalingi statybos leidimui gauti. Interjeras dažnai turi būti įtrauktas į projektą, tačiau kartais gali būti atskirtas interjero projekte. Aukštų planų brėžiniai rodo tikslų patalpų išdėstymą, ašių tinklą, angas ir nišas; gali būti nurodomi preliminarūs interjero sprendimai, tačiau detalūs sprendiniai pateikiami interjero projekte. Svarbu įvertinti baldų išdėstymą, kad išvengtumėte sienų ar langų išstūmimo dėl per didelių pakeitimų.
Nauji elementai ir papildomų dokumentų sąrašas
Teikiamų dokumentų sąrašas, kuris gali būti parengtas kartu su architektu, apima:
- Demontavimo planas
- Montavimo planas
- Planas po pertvarkymo
- Techninės specifikacijos pertvarų statybai
- GKL konstrukcijos ir patalpų planai
- Aukščiai ir GKL pjūviai
- Langų angų planas-schema
- Baldų išdėstymo planas
- Sienų apdailos planas-schema
- Grindų hidroizoliacijos planas
- Grindų dangos išdėstymo planas
- Šildomų grindų planas-schema
- Lubų planas
- Apšvietimo išdėstymo planas-schema
- Jutiklių ir perjungiklių išdėstymo planas-schema
- Lizdų išdėstymo planas-schema
- Žemų įtampų kabelių išėjimų planas
- Akustinių ir multimedijos įrenginių išdėstymo planas
- Techninės specifikacijos šildymo, ventiliacijos ir kondicionavimo sistemoms
- PVC danga ir kitos grindų dangos specifikacijos
Be to, partnerystė su landšafto specialistais gali užtikrinti, kad sklypo planas atitiktų bendrąją viziją - takelių, drenažo, laistymo sistemos ir gėlynų išdėstymą.
Ką reikia žinoti apie praktinę projekto pradžią
Pradinėje projekto stadijoje gali būti naudinga atlikti topografinę nuotrauką ir geologinius tyrimus. Jei norite, galite gauti naudą iš kelių konsultacijų su architektu; dažnai būna du ar daugiau variantų, kurie gali būti pateikti prieš pasirašant sutartį. Kainos gali svyruoti, ypač kai įtraukiami papildomi sprendiniai ar detalūs interjero planai. Pasirinkus tik privalomąją projekto dalį, sąmata gali būti mažesnė, tačiau gali kilti rizika dėl netikslumų ar papildomų išlaidų vėliau.
Vizualizacijos ir interjero projektai
Nebūtinai gaunant statybos leidimą, vizualizacijos gali būti naudingos, kad tiksliai įsivaizduotumėte galutinį variantą. Gali būti pasiūlyta 3D vizualizacija arba maketas - tai priklauso nuo susitarimo ir biudžeto. Kuo daugiau informacijos pateiksite architektui, tuo didesnė gali būti tiek akivaizdžių tiek paslėptų išlaidų prognozė. Vizualizacijos neturi būti privalomos, tačiau padeda tiksliai įvertinti galutinį sprendinį.
Aptarnaujamos paslaugos ir praktiniai patarimai
Atskirai gali būti teikiamos landšafto, interjero ir techninės įrangos paslaugos. Landšafto projektas dažnai įtraukiamas papildomai, jeigu norima išsamiai planuoti takelius, drenažą, apšvietimą ir laistymo sistemas. Interjero projektai apima baldų išdėstymo sprendimus, apšvietimo planus, medžiagų pasirinkimą ir baldų derinimą su bendrąja architektūros idėja. Svarbu nuo pat pradžių įvertinti, ar norite vizualizacijų, ar pakanka brėžinių ir skaitmeninių planų.
Projektavimo proceso pabaigoje reikia pasirinkti variantą ir įtraukti visus sprendinius į galutinį projektą. Vėliau šie sprendiniai įgyvendinami laikantis iš anksto suderintos sąmatos ir projekto specifikacijų. Tai užtikrina aukštos kokybės vykdymą ir leidžia projektą įgyvendinti griežtai laikantis pradinių planų.
Turimas papildomas praktinis sąrašas
| Dokumentas | Aprašymas |
|---|---|
| Demontavimo planas | Rodo, kaip bus pašalintos/esamos konstrukcijos. |
| Grindų hidroizoliacijos planas | Hidroizoliacijos sprendimai, medžiagos, vietos. |
| Šildymo ir šildomų grindų planas | Sistema, kilmės šaltiniai, valdymas. |
| Lubų planas | Aukščiai, konstrukcijos pjūviai. |
| Apšvietimo ir jutiklių planas | Šviestuvai, jutikliai, koordinatės. |
