Ventiliacijos vamzdis ir dūmtraukis namo projekte: jų vaidmuo, konstrukcijos ir įrengimo patarimai

Nuo žemės lygio darėm 2 ventiliacinius kanalus, į vieną eis toks kaip ir alsuoklis (nuo aukščiausio nuotekų taško iš virtuvės), kitas bus naudojamas 2 san mazgų ventiliacijai, kai nedirbs rekupas (pvz karštuoju periodu). Kamino apatinis sijonas buvo padarytas darant stogo dangą, ir vėliau tiksliai išsimatavus ir sugalvojus ko norim, buvo užsakyta skarda kamino apskardinimui. Kaminą apskardino toks Artūras, gražiai tvarkingai padarė savo darbą. Drąsiai rekomenduoju, jei kam reikia apskardintojo Vilniuje ar jo rajone mielai pasidalinsiu kontaktais. Žinau, kad kepurelė ant kamino sukuria papildomą pasipriešinimą dūmams, tačiau kaip ir sakiau, kieto kuro kaminas bus nenaudojamas, arba naudojamas labai retais atvejais, tad vandens/sniego patekimas pro kaminą būtų problema ( kol nebuvo stogelio, per lietų įkišus ranką į kaminą apačioje, aiškiai jautėsi lietaus lašai).

Beje, šitoje nuotraukoje matosi ir ventiliacijos kaminėlis įmontuotas stogo skardoje, pirminė mintis buvo, jį naudoti palėpės erdvės oro ventiliacijai/ištraukimui (oro paėmimas ateina per neuždengtą angą ties įėjimu/kolona, bei per kelių cm tarpus tarp neoporo ir difuzinės plevelės). Dar gręžiant polius visam namus, buvo padarytas polis ir kolonai. Projekte buvo suplanuota 25×25 betoninė kolona, tačiau nusprendžiau daryti 25cm skermens apvalią koloną. Plastoj nusipirkau 25cm diametro plastikinį vamzdį (sienelės storis 0.5, tad kolonos diametras gavosi 24cm. Taip pat, užsisakiau armaturos karkasą ir per kelias valandas užbetonavom koloną. Ventiliacijos sistema yra labai svarbi pasyviam namui, svarbi jo gyventojams! Kadangi statydami atitvaras kreipėme ypatingą dėmesį į jų ne tik izoliacines savybes bet ir sandarumą, reiškia, mechaninė ventiliacija yra būtina.

Kamino ir ventiliacijos įrengimo pagrindai

• Nėra degimo proceso namo, todėl kamino nereikalinga vien tik šlifuoti orą - sistemos širdis yra rekuperatorius; kol kas atliktas vamzdynų įrengimas, kuris rodomas nuotraukose.
• Įprasti senų namų šildymo įrenginiai gali veikti natūraliai per infiltracijas, tačiau siekiant aukštesnės sandaros ir šviežio oro - būtina mechaninė ventiliacija.
• Difuzoriai II a., IIa. - dalis ventiliacijos ankštų, kuriuos galima įkelti į projektą, kuriame svarbios funkcijos ir įrengimai (rekuperatorius, difuzoriai, magistralės).
• Kaminas ir dūmtraukis - net ir kamino statyboje rekomenduojama atlikti profesionalų darbą, siekiant priešgaisrinės saugos ir efektyvumo.

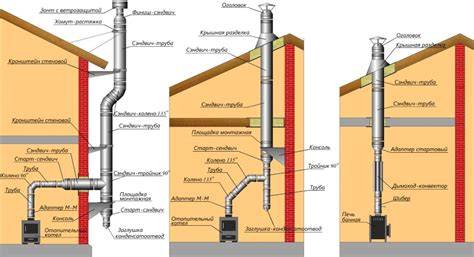

Kaminas gali būti mūrinis arba plieninis, o modernios sistemos suteikia galimybę įrengti dūmtraukį kartu su ventiliacijos kanalais. Mūriniai kaminai reikalauja pamato, o keramikiniai dangalai ar moduliai - lengvesni, greičiau montuojami ir dažnai išlaiko aukštesnes temperatūras bei atsparumą drėgmei.

Kaminų tipai ir jų privalumai

1. Plieniniai (metaliniai) dūmtraukiai - lengvi, greitai montuojami, gali būti įrengiami tiek namo viduje, tiek išorėje, nereikalingas pamatas. Jie užima mažiau vietos, ir dažnai naudojami moderniose sistemose.
2. Mūriniai kaminai - tvirti, tačiau reikalingas pamatas, ilgesnis įrengimo laikotarpis, platesnės sienelės (ne mažiau kaip 120 mm).
3. Keraminiai moduliai (pvz., Schiedel Rondoplus) - lengvai montuojami, gerai atsparūs drėgmei, rūgštims ir temperatūroms, gali būti derinami su vėdinimo kanalais; turi trijų sluoksnių konstrukciją ir yra skirti išmetamųjų dujų temperatūroms nuo 60 iki 600 °C.

Šiuolaikinės dūmtraukio sistemos siūlo didelį ilgaamžiškumą ir saugumą, užtikrina efektyvią trauką, naudojant specialius įdėklus, kurių sienelės dažnai dengiamas chromo oksidų plėvele. NP įdėklai turi specifinius rizikos lygmenis, todėl perkant būtina reikalauti dokumentų apie medžiagos sudėtį (AISI skardos klase, molibdenas, titanas, nikelio kiekiai).

Dūmtraukio įrengimo svarba ir projektavimo principai

• Trauka turi įveikti katilo ir prijungtų įrenginių pasipriešinimą, todėl svarbu tiksliai apskaičiuoti dūmtraukio skersmenį ir aukštį, bei užtikrinti gerą šilumos izoliaciją, kad būtų pakankama trauka.
• Dūmtraukiai turi būti izoliuoti, neturi posūkių didelius (idealiai iki 90 laipsnių kampų); užkirsti kelią susidarymui taršoms ir oro grįžimui per ventiliacijos angas.
• Kaminams būtina laikytis STR priešgaisrinių reikalavimų, o LST EN 13384 pirmoji dalis nurodo traukos poreikio apskaičiavimo principus.
• Kaminai virš degių dangų turi kibirkščių gaudiklius, o prieš laiką rodo anti-kvapų ir apsauginių priemonių reikšmę.

Vandens ir sniego patekimas pro kaminą turi būti eliminuotas, o kamino apskarda - būtina pastatyti planuose ir atlikti kokybiškai. Prieš įrengiant kaminą būtina įvertinti degimo įrangos tipą (kietas kuras, dujos), jo trauką ir galimybes prijungti įvairius prietaisus su tinkamais įdėklais.

Rinktis kaminą pagal namo poreikius

• Jei namas turi dujų katilą ar židinį - rekomenduojama įrengti atskirus dūmtraukio šachtus kiekvienam įrenginiui arba naudoti modulinius sprendimus su keliomis kanalų konfigūracijomis.
• Jei kaminas montuojamas išorėje - būtina apšiltinti dūmtraukio vamzdis, kad išvengti šalčio tilto ir sumažinti trauką.
• Pristatomi apšiltinti kamino moduliai gali būti montuojami tiek viduje, tiek išorėje, dažnai nereikalauja pamato ir gali būti įrengiami per trumpą laiką (1-2 dienos).

Geras projektas apima ne tik kamino ar ventiliacijos įrengimą, bet ir oro tiekimo bei ištraukimo kanalo derinimą su gyvenamosiomis patalpomis: turi būti užtikrintas nepriklausomas vėdinimas patalpose, o ventiliacijos šachtos turi būti išdėstytos taip, kad oras laisvai tekėtų tarp kambarių. Ventiliacijos sistemos šaltinis - rekupatorius arba alternatyvus įrenginys; šiuo atveju yra svarbu pasirinkti tinkamą variantą ir užtikrinti, kad gartraukio išmetimas būtų atskirtas nuo rekupatoriaus keliantį potvynį rizikų.

Rekuperacijos projektavimas ir praktiniai sprendimai

Padavimo vamzdynas yra izoliuotas dėl galimo kondensato atsiradimo ant išorinės vamzdžio pusės - nuotraukose tai juodi vamzdžiai. Visas vamzdynas, esantis nešildomoje palėpėje virš antro aukšto yra apšiltintas 5 cm vata su aliuminio folija, po montavimo darbų papildomai apšiltintas 20 cm vata. Kas pas mus yra ne „kaip pas visus žmones“ - tai gartraukio sistema. Ventiliacijos sistema sumontuota pagal paruoštą techninį projektą (projektą galima pažiūrėti čia), kurį atliko Dalia, už tiekimą bei montavimą esame dėkingi Vladui ir Egidijui. Riebalų filtrai pagaminti Ekofiltre. Kanalinis ventiliatorius iš Amalvos. Apie rekuperatoriaus montavimą, jo pajungimą prie esančios sistemos bei žemės šilumokaičio parašysime atskirą postą.

Šioje studijoje svarbu suprasti: rekuperatoriaus pasirinkimas priklauso nuo poreikio perteikti šviežią orą ir išlaikyti energijos efektyvumą. Rekuperatorius bus valdomas EC varikliais su plačiomis valdymo galimybėmis; įvairios programavimo funkcijos leis pasiekti optimalų energijos vartojimą. Pavyzdžiui, OVR funkcija gali būti įjungta net kai įrenginys yra išjungtas; ji skatina atitinkamą našumą priklausomai nuo naudos ir situacijos.

Specialieji patarimai dėl medžiagų ir įdėklų

• Įdėklai į kaminą gali būti stačiakampiai, apvalūs arba ovalūs; NP skarda (nerūdijantis plienas) turi būti sertifikuota su chromo ir nikelio bei molibdeno papildais, kad atlaikytų aukštas temperatūras ir koroziją.
• Nenorėdami rizikuoti - venkite plonų skardų ar netinkamų medžiagų jungimų; skirtingų medžiagų plėtimosi koeficientai turi būti panašūs, kad siūlės liktų sandarios.
• Konstrukcijos šilumos izoliacija - svarbi norint išvengti kondensato, kuris gali sukelti koroziją ar pelėsių problemas. Rasos taškas priklauso nuo kuro rūšies ir dūmų išmetimo sąlygų.

Taip pat verta paminėti: plytinio kamino sienelės turi būti mūrijamos iš specialių plytų ir storesnės nei 120 mm. Dūmtraukio išmetamų dūmų temperatūra gali siekti aukštas reikšmes, todėl projektą reikia derinti su profesionalais, kad būtų užtikrintas saugumas ir efektyvumas. Svarbu įvertinti, ar įrengiate atviro tipo židinį, ar pasirenkate uždaro tipo sprendimą - tai lemia angos dydžius, jų skerspjūvį ir atitikties reikalavimus.

Praktinės rekomendacijos kilniam namui

• Kaminą geriausia kurti kaip vieną kombinuotą sistemą su keliais kanalais tiek ventiliacijai, tiek šildymo prietaisams. Taip galima efektyviai derinti dūmtraukio trauką ir klimatą namuose.
• Kiekvienam kūrenamam įrenginiui reikalingas atskiras dūmų nuvedimo kanalas; kai įrengiama sujungimo galimybė kelioms šildymo priemonėms, svarbu laikytis saugos ir traukos įstatymų.
• Reguliariai prižiūrėkite kamino ir ventiliacijos kanalų būklę: valymas, izoliacijos patikra, siūlių sandarumas yra būtini norint išvengti gaisro ar blogos traukos.

Net būsimas rekuperatorius turi būti įrengtas laikantis įstatymų, atsižvelgiant į vaizdo nuorodas ir technines specifikacijas. Kadangi šaltuoju metų laiku namas išlaiko šilumą kol kas tik 3,5 kW, gartraukio šilumos šaltinis bus atjungtas arba kitaip valdomas, kad išvengti perteklinės oro šilumos į pašalinių erdvių srautą.

Trumpa praktinė patarimų santrauka

• Pasirinkite tinkamą dūmtraukio tipą pagal kuro rūšį ir įrenginių skaičių, atsižvelgiant į jų trauką.
• Siūlomas sprendimas - kombinuotas kaminas su kelių kanalų architektūra, kad išlaikytumėte tiek ventiliaciją, tiek šildymo įrenginius įvairiais sezonais.
• Kaminą įrengkite tik su profesionalų pagalba, laikydamiesi STR ir LST EN standartų; apsauga ir sandarumas - prioritetai.
• Įdėklai į kaminą - svarbi apsauga nuo sugriuvimo, kondensato ir suodžių kaupimosi; jų kokybė (AISI 304/321, molibdenas, titanas) lemia sistemos ilgaamžiškumą.
