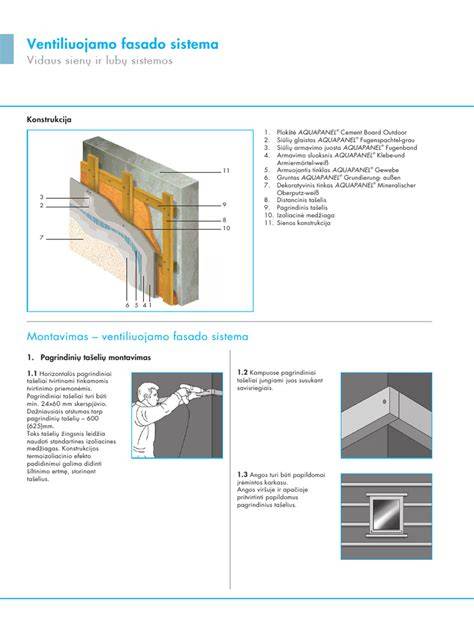

Ventiliuojamo fasado sistemos pagrindas - pakabinamas karkasas, prie kurio tvirtinama apdaila. Karkaso konstrukcijos dėka statinio fasadinė apdaila įrengiama be tiesioginio kontakto su apšiltinimo sluoksniu esančiu po ja. Tam, kad ventiliuojamo fasado siena nesudrėktų dėl kritulių, turi būti angos ventiliuojamo fasado apačioje ir viršuje, tokiu būdu oras galės cirkuliuoti tarp fasado apdailos ir šiluminės izoliacijos.
Privalumai, funkcijos ir veikimo principas
1. Lengvas ir greitas montavimas bet kuriuo metų laiku, netgi žiemą - optimalu, jei skubate. Ventiliuojamu fasadu pašalinami mūrijimo defektai, skilimai ar kiti pažeidimai. 2. Galite pasitelkti vaizduotę - galimi įvairūs architektūriniai sprendimai. 3. Įrengimas technologiškai paprastesnis ir pigesnis palyginus su kitomis opcijomis, jei oras montavimui nėra palankus. 4. Plokščių medžiagai keliami ypatingi atsparumo reikalavimai: nedegumui, drėgmei, šalčiui, agresyvioms cheminėms medžiagoms. 5. Dėl ypatingos konstrukcijos puikiai sulaiko šilumą žiemą - sumažėja šildymo išlaidos. 6. Akivaizdus pranašumas - vėdinimo funkcija, nes yra ventiliacinis tarpas ir karštojo metų laikotarpio natūrali fasado ventiliacija, kuri sumažina būtinybę diegti papildomus ventiliavimo įrenginius. 7. Puiki garso izoliacija ir apsauga nuo išorinio triukšmo. 8. Garo pasišalinimo efektas - nėra drėgmės, todėl apsaugoma nuo pelėsių ir grybelių. 9. Estetinis patrauklumas: galima naudoti įvairias medžiagas ir apdailą, kuri kuria unikalų pastato įvaizdį. 10. Ventiliuojamas fasadas veikia kaip apsauginis ekranas nuo saulės - tiesioginė šiluma neprasiskverbia per išorinę sieną. 11. Dėl oro tarpo pagerėja garso ir šilumos izoliacijos rodikliai, o montavimas nepriklauso nuo oro sąlygų.
Ventiliuojamo fasado sistema susideda iš dviejų sluoksnių, tarp jų - oro tarpas. Oro tarpas neleidžia prasiskverbti lietaus vandeniui ir pašalina vandens garus iš vidaus į išorę. Tai veikia kaip kamino efektas - oro slėgis didėja, todėl oras judėja aukštyn. Taip iš laikančiosios sienos ir termoizoliacijos pasišalina kondensatas ir drėgmė. Oro tarpo plotis rekomenduojamas nuo 40 iki 100 mm (Vakarų Europos šalyse dažnai 25-50 mm).
Akivaizdūs privalumai - energinis efektyvumas, ilgaamžiškumas, atsparumas drėgmei ir mechaniniam poveikiui. Oro tarpas taip pat veikia kaip temperatūros barjeras. Teisingas oro tarpo dydis ir teisingas konstrukcijos išdėstymas užtikrina efektyvią oro cirkuliaciją visame sienos paviršiuje.
Medžiagos ir karkaso komponentai
Ventiliuojamo fasado sistemos pagrindas - laikantysis, pakabinamas karkasas, prie kurio tvirtinama apdaila. Karkasas gali būti gaminamas iš cinkuoto plieno, nerūdijančio plieno, medžio ar aliuminio. Aliuminio karkaso konstrukcija skirta fasadų apdailos su ventiliuojamu oro tarpu įrengimui. Aliuminio karkaso sudedamosios dalys: profiliai, kronšteinai, tarpinės, kabliukai plytelėms, kasetės. Profiliai (T-profiliai, L-profilis, Ω profilis, Z profilis) formuoja atraminę plokštumą, prie kurios tvirtinami apdailos elementai. Kronšteinai laikantys - svarbus elementas užtikrinant saugų ir ilgalaikį fasado tarnavimą. Termoizoliacinės tarpinės užkerta šalčio tiltus, o universalūs kabliukai - apdailos tvirtinimui.
Populiarios tvirtinimo sistemos: SPS klijai (ventiliuojamam fasadui klijuojama plokščių tvirtinimo sistema be mechaninių pritvirtinimo elementų), kniedės ir laikikliai. Kalzip aliuminio fasadų sistemos - įvairios modifikacijos (FC, TF, perforuoti fasadai, profiliuotos plokštes) su plataus spalvų ir paviršių pasirinkimo galimybėmis. Kalzip FC sistema pasižymi sandariu dviejų krypčių montavimu, o TF sistema - platus plokščių dydžių ir estetikos pasirinkimas. Perforuoti fasadai suteikia papildomų saulės apsaugos funkcijų.
Kiti svarbūs komponentai: Kabliukai plytelėms iš nerūdijančio plieno, U-łącziai ir Alcomex FR tvirtinimo kasetiniai mazgai, skirti naudoti su aliuminio karkaso mazgais. Mazgai ir jų nustatymas bei artumas prie langų dažnai reikalauja specialių DWG formato brėžinių ir technologinių albumų, kad darbai vyktų tiksliai.
Apdailos medžiagos ventiliuojamam fasadui
Medžiagų pasirinkimas priklauso nuo biudžeto, estetikos ir techninių reikalavimų. Populiarios opcijos: Keramika (keraminės plokštės ar natūralus akmuo), HPL plokštės (Trespa), Techlam keramika (keramikinė plokštė); aliuminio kompozicinės plokštės; klinkerio plytelės; fibrocemento plokštės; terakotos plokštės; natūralus akmuo; WPC (medienos pluošto kompozitas). HPL dažnai užtikrina platų spalvų pasirinkimą bei gerą atsparumą mechaniniam poveikiui, bet turi judėjimą dėl drėgmės ir temperatūros pokyčių, todėl svarbu tinkamai atlikti montavimą ir apsaugoti siūles. Techlam - lengva keramika, kuri gali būti klijuojama tiesiai ant apšiltinimo, turi mažą svorį ir didelį atsparumą degimui bei neblunka. Natūralus akmuo suteikia prabangą, bet yra sudėtingesnis montuoti, o kainuoja daugiau. Kalzip sistemas galima derinti su įvairiomis plokštėmis, įskaitant perforuotas, lygias arba reljefines plokštes, bei plataus spalvų asortimento modifikacijas.
Ventiliuojamo fasado mazgai ir maitinimo taškai reikalauja specialių sprendimų kampiniams jungimams, langų bei durų riboms ir pan. Kampiniai mazgai yra vienas iš sudėtingiausių mazgų: jie sprendžiami keliomis alternatyvomis, priklausomai nuo naudojamos medžiagos ir sistemos. Karkaso laikiklis tvirtinamas prie sienos ankeriniais įtaisais; plokštės montuojamos iš apačios į viršų, horizontalia siūlių pertrauka, kad nebūtų tiesių plyšių.
Montavimas ir praktiniai patarimai
Ventiliuojamo fasado montavimas vyksta etapais: paruošiamas pagrindas, pritvirtinama šilumos izoliacija, montuojamas laikantis schemos karkasas, tuomet montuojama apdaila. Vertikalus karkasas surenkamas objekte, o plokščių tvirtinimas priklauso nuo pasirinktos sistemos ir dangos tipo. Dažniausiai naudojamos tvirtinimo technikos: kniedės, laikikliai, klijai (SPS). Maksimalus vertikalus atstumas tarp kabliukų dažnai ribojamas, pavyzdžiui XXL formato plokštėms.
Reikia atsižvelgti į tai, kad kai kurios plokštės turi judėti dėl drėgmės ir temperatūros svyravimų. Todėl rekomenduojama palikti laisvus taškus fiksavime - centriniame taške plytelių laikymas tvirtai, o kiti taškai turi turėti laisvą judėjimą. Kiekviena apdailos medžiaga turi savo taikymo ribas ir montavimo subtilybes.
Techninės rekomendacijos ir praktiniai aspektai
Klausimai apie tai, ar ventiliuojamas fasadas skiriasi nuo tradicinio šlapiojo fasado: taip, ventiliuojamas fasadas turi oro tarpą (2-5 cm), veikia kaip kamino efektas, o šlapiasis fasadas įsigeria į konstrukcijas, praranda šilumos bei garso izoliaciją. Dėl medžiagų pasirinkimo svarbu įvertinti UV atsparumą, degumo klasę, atsparumą drėgmei; plokštės turi būti tinkamai tvirtinamos laisvai judant, kad išvengtumėte deformacijų. SPS klijai yra patikima laikymo sistema; kol klijai stingsta, plokštei palaikyti naudojama dvipusė lipni juosta.
Ventiliuojamo fasado kaina priklauso nuo medžiagų, namo dydžio, sudėtingumo ir paslaugų tiekėjo. Priežiūra reikalauja reguliaraus plokščių valymo, oro cirkuliacijos palaikymo ir periodinių patikrų, ar nėra drėgmės ar pelėsių. Dažniausiai plokščių valymas atliekamas švelniu muilu ir vandeniu, priklausomai nuo dangos pobūdžio.
Dažniausiai užduodami klausimai
- Koks yra optimalus oro tarpo plotis? - rekomenduojama 40-100 mm, kituose regionuose 25-50 mm, priklausomai nuo sistemos ir aplinkos sąlygų.
- Kokia plokščių medžiaga geriausia? - priklauso nuo prioritetų: HPL siūlo platų spalvų spektrą ir ilgaamžiškumą; keramika/Techlam - atsparumas UV ir neblunkant; natūralus akmuo - estetikos karštos, bet brangiai ir sunkiai montuojamas.
- Ar SPS klijai patikimi? - Taip, jų naudojant plokštės laikosi stabiliai, o kol stingsta klijai, plokštė laikinai laikoma lipniąja juosta. Reikia nuvalyti paviršių prieš klijavimą ir dirbti temperatūroroje nuo +5°C iki +30°C.
- Kokio storio vario skarda rekomenduojama fasadui? - 0,7-1 mm storio; plonesnė skarda gali deformuotis, o storesnė - labiau atspindi kokybiškumą, bet reikalauja tvirtinimo per OSB pagrindą.
Kontekstas su mazgų komplektais ir dizaino sprendimais
Žinomi mazgų komplektai, tokie kaip ZERRINGER alyumokompozitom, apima 35 lapų DWG_FAIL formata AutoCAD 2007, ir skirti greitesniam mazgų nustatymui. Šie komplektai ir techniniai sprendimai gali pagreitinti darbus, ypač naudojant aliuminio kompozicines plokštes. Yra albumai su dizaino mazgais keramikiniam granitui tvirtinti, bei DWG failai ventiliuojamų fasadų mazgams.
Kitaip tariant, ventiliuojamas fasadas - tai daugiakomponentė išorinė siena, kur tarp apdailos ir sienos paliekamas laisvas oro tarpas, leidžiantis garams ir drėgmei judėti. Sidabriškai plokštėms ir jų montavimui yra specifiniai reikalavimai, ir kiekviena sistema turi savas taikymo ribas.
Apžvalga: praktiniai scenarijai
Ventiliuojamas fasadas - tai modernus sprendimas, kuris užtikrina apsaugą nuo drėgmės, energinį efektyvumą, gerą garso izoliaciją ir estetinis įvaizdis. Integruoti sprendimai, tokie kaip Kalzip aliuminio fasadų sistema, suteikia plataus dydžio plokščių, spalvų ir paviršių pasirinkimą, tuo pačiu užtikrinant lengvą montavimą ir efektyvią šilumos izoliaciją.
Ventiliuojamas fasadas | Angokraščių apdaila
Ventiliuojamų fasadų pasirinkimą lemia ne tik kainos, bet ir ilgaamžiškumas, atsparumas oro sąlygoms, atsparumas ugniai ir estetinė išraiška. Teisingas sprendimas reikalauja konsultacijų su ekspertais dėl šilumos izoliacijos storio, oro tarpo dydžio ir apdailos medžiagos derinio.
Santrauka
Ventiliuojamo fasado mazgų konstrukcija - sudėtinga, bet logiška sistema, kur laikantis technologijų ir naudotojų patirties įmanoma pasiekti optimalų fasado darbą: nuo laikiklių ir profilių pasirinkimo iki tinkamos apdailos medžiagos bei teisingo įrengimo.
