Ventiliuojamo fasado karkasas skalūnų fasadų statybai: informacija, sprendimai ir praktiniai patarimai

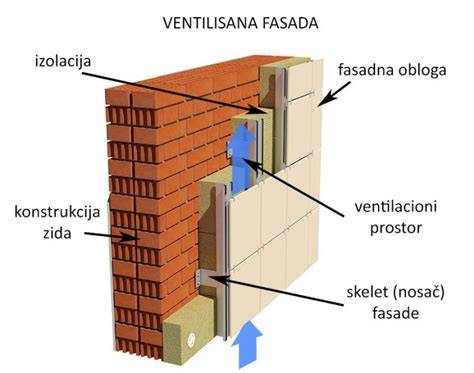

Ventiliuojamas fasadas - tai daugiasluoksnė išorinė sienų šiltinimo sistema. Ji yra praktiška, ilgaamžė ir pasižymi aukštu energiniu efektyvumu, jei laikomasi visų montavimo taisyklių. Vėdinamo fasado sistema atlieka šiltinimo funkciją, apsaugo sieną nuo drėgmės ir mechaninių pažeidimų, yra pastato dekoratyvinė apdaila. Vėdinamas fasadas - tai daugiasluoksnė konstrukcija, montuojama išorinėje sienų pusėje. Pagrindinė ypatybė - vėdinamas tarpas, užtikrinantis drėgmės pašalinimą iš izoliacijos sluoksnio.

Daugiaaukščiams namams dažnai naudojami aliuminio karkasai. Daugiaaukščių pastatų ventiliuojamas karkasas dažniausiai montuojamas iš aliuminio profilių. Mažaaukštėje statyboje dažnai naudojamas medinis karkasas. Vėdinamas fasadas gali būti šiltinamas akmens vata ir purškiamomis poliuretano putomis. Jei naudojamos mažesnio tankio poliuretano putos, tokiu atveju reikės jas apsaugoti plėvelėmis. Vėdinamas fasadas šiltinamas poliuretano putomis, kurios užpildo visus tarpus, padarydamos itin sandarų šiltinimo sluoksnį.

Medžiagos ir konstrukcijos pagrindai

Išorinis šiltinimas gali būti atliekamas tiek statybos metu, tiek remontuojant ar modernizuojant seną namą. Vėdinamą fasadą galima montuoti neiškeliant gyventojų arba nestabdant įmonės veiklos, jei tai yra pramoninis pastatas. Kai šilumos izoliacija yra išorėje, rasos taškas (vandens garų kondensacijos vieta) perkeliama už laikančios sienos ribų. Izoliaciją galima dėti dviem sluoksniais, taip užtikrinant, kad dėl siūlių nesutapimo neatsiras šalčio tiltų.

Taip pat svarbu, kad apdailos tvirtinimas prie karkaso leistų vietinį remontą mechaniniu pažeidimo atveju. Daugiasluoksnė vėdinamo fasado sistema leidžia realizuoti įvairaus sudėtingumo dizaino sprendimus: su trimatėmis detalėmis ir naudojant įvairias tekstūras, formas bei spalvas. Konkrečiai: natūralus akmuo, keramika, aliuminio kasetės, aukšto slėgio polietilenas su antipirenais, HPL plokštės, fibrocementas, klinkerio plytelės ir kt.

Garso ir šilumos valdymas

Vienas ryškiausių ventiliuojamo fasado privalumų - energinis efektyvumas. Oro tarpas suformuoja šilumos barjerą ir užtikrina, kad garai lengvai judėtų į išorę. Oro tarpas taip pat veikia kaip temperatūros barjeras. Akmens vata dažnai rekomenduojama kaip geriausia termoizoliacinė medžiaga, nes turi didelį garų laidumą, atsparumą drėgmei, puikias garso izoliacines savybes ir atsparumą ugniai. Tačiau galima naudoti ir PIR plokštes, putų plokštes ar mineralinę vatą; svarbu, kad plokščių plotis atitiktų karkaso tarpą ir užpildytų jį be spragų.

Apdailos medžiagos ir jų pasirinkimas

Ventiliuojamo fasado tipai skiriasi pagal apdailos medžiagas. Populiariausios: HPL plokštės (aukšto slėgio laminatai), klinkerio plytelės, keraminės plytelės, fibrocemento plokštės, terakotos plokštės, natūralus akmuo, aliuminio kompozicinės plokštės, aliuminio kasetės, metalo kasetės, plėtiniai iš plastikinių ir tekstūrų dailylenčių. HPL plokštės yra atsparios atmosferos poveikiui ir turi ilgaamžiškumo garantijas; jų spalvų stabilumas išlaikomas net po daugelio metų. Skarda ir keramika taip pat suteikia estetinį įvaizdį, o plastikinės dailylentės dažnai naudojamos vienoje ar keliuose fasadų projektuose. Svarbu prisiminti, kad kintant temperatūrai gali keistis metalo tūris, todėl skaidrių ar metalinių elementų derinimas turi būti atsargus.

Skalūnas - vienas iš seniausių statybinių medžiagų, turinti unikalias tekstūras. Skalūnas nelaiko drėgmės, nereikalauja dažymo ar impregnavimo, o tinkamai sumontuotas fasadas tarnauja 50-100 metų. Pasirinkimo praktika Lietuvoje rodo, kad skalūno fasadai su papildomomis plokštėmis ar plokščių formomis populiarėja tiek privataus sektoriaus, tiek pramoninės architektūros projektuose. Kalbant apie tvirtinimą, yra du pagrindiniai būdai: klijuojamas metodas ant lygaus pagrindo arba ventiliuojamas fasadas, kai plytelės tvirtinamos prie laikiklių, paliekant oro tarpą.

Konstrukcijos elementai: karkasas ir laikikliai

Ventiliuojamo fasado karkasas gali būti įrengiamas iš aliuminio, cinkuoto plieno ar medžio. Aliuminio karkaso konstrukcija skirta fasadų apdailos su ventiliuojamu oro tarpu įrengimui. Karkaso dalys: profiliai, kronšteinai, termoizoliacinės tarpinės, kabliukai plytelėms. Profiliai gali būti T, L, Ω, Z formos, o kronšteinai - laikantys elementai, kurie tvirtina karkasą prie sienos. Svarbu, kad karkaso medžiaga ir geometriniai parametrai atitiktų numatytus laikymo, izoliacijos ir ventiliacijos reikalavimus.

Medžio karkaso naudotojams kyla iššūkių dėl drėgmės jautrumo, todėl dažnai pasirenkama aliuminio ar cinkuoto plieno konstrukcija. Iš medžio karkaso pusės svarbios 45x45, 45x70, 45x120 mm vertikalios sijos ir 27x70 mm horizontalūs grebėstai. Tvirtinimai dažnai atliekami vintiliavimo laikiklių arba specialiais tvirtinimo sprendimais; plokščių tvirtinimo sistema gali būti iš plieno, aliuminio ar kompozitų, priklausomai nuo apdailos medžiagos masės.

Montavimo procesas

Ventiliuojamo fasado montavimas apima sienos tyrimą, šilumos izoliacijos įrengimą, karkaso su laikikliais įrengimą ir apdailos montavimą. Vertikalus karkasas montuojamas tiesiog objekte, laikantis techninių schemų. Tvirtinimas dažnai atliekamas kniedėmis arba laikikliais. Sistemą gali sudaryti SPS (SOUDAL PANEL SYSTEM) - plokščių tvirtinimo sistema ant nešančiųjų konstrukcijų be mechaninių tvirtinimo elementų.

Jei naudojamas skalūnas su ventiliuojamu fasadu, rekomenduojama naudoti laikiklius, kurie sukuria oro tarpą ir užtikrina ventiliaciją bei drėgmės šalinimą. Oro tarpas turi būti tiksliai suprojektuotas, kad cirkuliacija vyktų visame paviršiuje. Oro tarpo plotis dažnai svyruoja nuo 40 iki 100 mm, o Vakaruose - 25-50 mm; per didelės ar per mažos apimtys gali pabloginti sistemos efektyvumą.

Istorija, sertifikatai ir reglamentai

Ventiliuojamų fasadų įrengimas Lietuvoje reglamentuojamas statybos normomis, kurios nustato medžiagos kokybę, montavimo ir saugos reikalavimus. ISO/EN standarto principai taikomi kur kas platesniuose projektuose. Registro reikalavimai užtikrina, kad fasadai atitiktų atsparumą oro sąlygoms, drėgmei ir ugniai, o apdailos medžiagos - UV ir mechaniniam poveikiui.

Priežiūra ir eksploatacija

Ventiliuojamų fasadų priežiūra yra būtina, nors sistema yra atspari drėgmei ir oro sąlygoms. Apdailos plokščių valymas atliekamas priklausomai nuo medžiagos: keramikos plytelės, kompozitinės plokštės, medis, akmuo. Naudojamas švelnus muilo tirpalas ir šiltas vanduo. Reikalinga periodiškai patikrinti ventiliacijos angas, tvirtinimo elementus, apdailos plokščių įtrūkimus ir sienų drėgmę. Žiemą svarbu įvertinti sniego ir ledo kaupimąsi ant fasado dalies.

Vengiamo įspūdžio ir ekonomika

Ventiliuojamo fasado kaina daugiausia priklauso nuo pasirinktų medžiagų ir namo tipo. Didesnį tikslumą kainoms suteikia specialistai, kurie įvertina pastato dydį, sudėtingumą, fasado plokščių svorį ir šilumos izoliacijos tipą. Svarbu suprasti, kad nors ventiliuojamos sistemos kaina yra didesnė už tinkuojamųjų fasadų, jos užtikrina ilgalaikį eksploatavimo laiką ir didesnį energinį efektyvumą, o tai ilgainiui atsiperka sumažėjusiomis šildymo sąnaudomis.

Specialus puslapio pavyzdys iš praktikos: skalūno fasado įrengimo etapas

Namų projektas: skalūno fasadui įrengti reikalingas karkasas. Autorė nurodo, kad ji ir partneriai atliko dalį darbų patys. PIR plokščių naudojimas vietoje kai kurių medžiagų paskatino klausimą dėl vėdinimo ir jų sąsajų su skalūnu. Pirminės rekomendacijos: PIR plokštės nekelia spaudimo, jos neatlieka didelio oro įsileidimo, bet dėl jų termoizoliacinių savybių bei ploto sumažinimo jos leidžia sutaupyti šilumos kaštus. Tarp PIR ir skalūno yra vėdinimo spraga. Sienų paruošimas: stiklinami sijų lentynėlės užpildomos XPS, o vietose, kur buvo mūro, naudojama XPS arba OSB. PIR klijavimui naudoti purškiamus klijus, o viršutinę PIR dalį pritvirtinti varžtais prie OSB; apatinę PIR dalį tvirtinti smeigėmis į monolitinį žiedą. Šio etapo darbai užtruko, nes reikėjo laikytis šaltų laikotarpių ir laikyti konstrukciją per visus metų sezonus.

Kainos apžvalga (pradinėmis nuorodomis): 100 m² Pir plokščių įrengimo kaina apie 2800 Eur (2021 m.). Medinis karkasas Lietuvos projekto dalis kainavo apie 2100 Eur (2022 m.). Kiek kainuoja tvirtinimai, plokštės ir kiti priedai, priklauso nuo rinkos, laikotarpio ir įsigytų medžiagų pasirinkimo. Pirkti papildomų medžiagų rekomenduojama apie 10-15% daugiau dėl pjovimo nuostolių.

Vėdinamo fasado nauda įgyvendintiems projektams

Ventiliuojamas fasadas - tai moderni ir efektyvi fasado apdailos sistema, kuri ne tik pagerina pastato estetiką, bet ir užtikrina gerą šilumos izoliaciją, atsparumą drėgmei ir geresnį energinį efektyvumą. Sistema pagerina oro cirkuliaciją ir drėgmės judėjimą, sumažina kondensato susidarymą, o oro tarpas suteikia papildomą šilumos izoliacijos sluoksnį. Taip pat fasadas turi estetinį pranašumą, leidžiant pasirinkti įvairias medžiagas, spalvas ir tekstūras.

Privalumai dar kartą apibendrinami: atsparumas drėgmei, energijos taupymas, geras garso izoliavimas, ilgaamžiškumas, galimybė naudoti plataus spektro apdailos medžiagas, lengvas montavimas, atsparumas aplinkos poveikiui, ir lengvas priežiūros tvarkaraštis.

Trečia dalis - praktiniai patarimai montuotojams: įsitikinkite, kad oro tarpas yra tinkamo pločio, kad nesusidarytų šalčio tiltai; naudokite tik aukštos kokybės laikiklius ir profilius; užtikrinkite, kad apdailos plokštės būtų tvirtai pritvirtintos, o tarp jų ir izoliacijos sluoksnio neliktų spragų; laikykitės vietinių normų ir saugos reikalavimų.
