Ant mūsų stogo iš viso yra 6 kaminėliai. Jie neprivalo būti ant stogo, viską galima išvesti ir per lauko sienas, tačiau nenorėjome gadinti estetinio vaizdo. Visus montavimo darbus darė pats Paulius, o smagiausia dalis jam buvo pajungti kaminėlius su varikliu :) Kaminėlių vietas projektavomės taip, kad jie visi būtų vienoje stogo dalyje, o didžioji stogo dalis liktų laisva saulės baterijoms, jeigu jas dėtumėme. Paulius, kur įmanoma, kaminėlius netgi suvedė į vieną liniją, nors jų niekas ir nematys, nebent dronas ir paukščiai :) Ir dar taip, kad važiuojant nuo gatvės ar einant jų nesimatytų (nebent iš labai toli). Ech, tas perfekcionizmas!
Šiame straipsnyje apžvelgiama, kaip įrengti ventiliacinius kraigo kaminėlius, kokie buvo pagrindiniai iššūkiai ir kokie sprendimai taikyti praktikoje. Išpjovėme kvadratą esamoje OSB plokštėje, padarėme skylę difuzinėje plėvelėje, viską išvalėme, išsiurbėme, užklijavome mandžetą, kur reikia, atvedėme laidą, uždėjome naują OSB kvadratą su skyle kaminėliui ir įstatėme kaminėlį. Mažieji kaminėliai įsistatė greitai, o su D160 kaminėliais, teko pavargti ilgiau. Jie buvo be apšiltinimo, tad pasidarėme jį patys. Buvo sunku vamzdį su apšiltinimu įkišti į praėjimo elementą, nes jame nebuvo numatyta vietos vamzdžio apšiltinimo sluoksniui, bet šiaip ne taip įveikėme :)
Kodėl būtina įrengti ventiliacinį kaminėlį
Apšiltinimas reikalingas tam, kad nesikondensuotų drėgmė. Kai būna neapšiltinti vamzdžiai šaltose erdvėse, ištraukiamas iš kambarių oras išsineša drėgmę ir ta drėgmė kondensuojasi ant šaltų vamzdžio vidinių sienelių ir pradeda jais bėgti žemyn. Verta paminėti, jog visas stogas dar buvo uždengtas su laikina plėvele (ją nuėmėme tik prieš pat klijuojant EPDM dangą), tad sumontuotus kaminėlius (tiksliau jų vamzdžius, be viršaus) taip pat apsaugojome nuo lietaus.
Kaminėliai yra svarbūs plokščių stogų konstrukcijose, kur oro cirkuliacija natūraliai yra ribota. Jie pašalina perteklinę drėgmę bei garus, apsaugodami šiltinimą ir konstrukcijas nuo pelėsių bei korozijos. Šiuolaikiniai ventiliaciniai kaminėliai pasižymi modernesniu dizainu, atsparumu UV spinduliams, temperatūros svyravimams ir mechaniniams pažeidimams, kas užtikrina ilgaamžiškumą.
Pagrindinės savybės ir įrengimo principai
- Vienas iš svarbiausių privalumų - universalumas ir lengvas montavimas dėl KLIK surinkimo sistemos ir gulsčiuko.
- Efektyvus drėgmės šalinimas: ventiliacinis kaminėlis D125 skirtas plokščių stogų ventiliacijai, kai reikia pašalinti drėgmę ir vandens garus iš šiltinimo sluoksnio ar kitų ertmių.
- Sandarumas: butilo sandariklis užtikrina visiškai sandarų sujungimą su stogo elementais.
- Priežiūra: mygtukai ant išleidimo angos leidžia lengvai nuimti bokštą ventiliacijos kanalų priežiūrai.
- Medžiagos: UV, temperatūrų svyravimų ir smūgių atsparumas - užtikrina ilgaamžiškumą.
Ventiliaciniai kaminėliai gali būti su turbina ir PVC dangos mova, kas pagerina oro srautą ir atsparumą klimato sąlygoms. Turbina didina oro srautą ir leidžia veikti efektyviai net ir esant mažesnei energijos poreikių įtakai. PVC mova užtikrina ilgalaikį atsparumą UV spinduliams, drėgmei ir temperatūros pokyčiams.
Specialūs priedai ir sprendimai
- Kondensato rinktuvas, skaidant vandenį, kai patalpoje ypatingai drėgna.
- Skirtingų dydžių kaminėliai: D125, D110, papildomi elementai, movos, aklės, vamzdžiai ir PVC alkūnės.
- Komplektai, skirti įrengti į stogą: pavyzdžiui, Vilpe 110P/300 Flow Ventiliacijos Kaminėlis su Gaubtu (kaina 27 Eur vienetas).
Techniniai įrengimo aspektai ir iššūkiai
Laidų vedimas vyko virš difuzinės plėvelės, per OSB ventiliuojamą tarpą ir pro elektros apsauginį vamzdį, siekiant išvengti papildomų skylų stogo plėvelėje. Vos įrengus kaminėlius, viršutinės jų dalys buvo sumontuotos tik po EPDM dangos klijavimo. Tai užtikrino apsaugą nuo lietaus montavimo metu.
Mažieji kaminėliai įsistatė greitai, o su D160 kaminėliais teko pavargti ilgiau. Jie buvo be apšiltinimo, tad pasidarėme jį patys. Dėl perėjimo elementų sunkumų su apšiltinimu, kur juose nebuvo vietos, įveikti prireikė laiko ir kantrybės.
Jau galima pamatyti ir šio etapo video: Ventiliacijos kaminėlių montavimas plokščiuose stoguose yra vienas svarbiausių darbų, užtikrinančių pastato ilgaamžiškumą, patalpų mikroklimatą ir stogo dangos sandarumą.
Montavimo ir konfigūracijos pasirinkimai

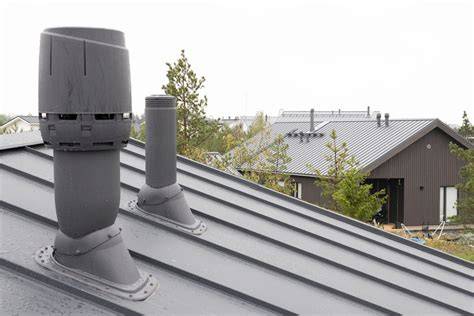

Didieji Vilpės kaminėliai “grybai”: Rekuperatoriaus išmetimas 160P/500 FLOW. Paėmimas bus iš šiaurės/vakarų sienos ir grotelių turėtų pratiškai nesimatyti, nes bus ant juodo skalūno. Garažo priverstinės ventiliacijos išmetimas su varikliu ECO125P/500 FLOW. Per jį išmesime ir centrinio dulkių siurblio dulkes. Paėmimas sienoje virš lauko durų esančio stogelio, jo nesimatys. „Tyli virtuvė“ kaminėlis su varikliu gartraukio išmetimui ECO160P/500 FLOW. Šis vertas išsamesnio aprašymo.

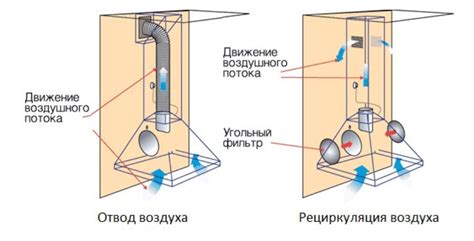

„Tyli virtuvė“ Vilpė kaminėlis skirtas tam, kad įjungus gartraukį virtuvėje, nebūtų didelio garso. Pačio variklio garso turėtų nesigirdėti, girdėsis tik oro šniokštimas. Kol kas jį įjungus ūžia tikrai garsiai, nes veikia visa galia, visos erdvės atviros, nėra nei lubų, nei apšiltinimo. Oro ištaukimo srautas iki 1000 m3/h, bet max galia turbūt veiks labai retai. Rūkantys svečiai bandė rūkyti prie įjungto kaminėlio, tai dūmus ištraukia nuostabiai. Šiems kaminėliams yra specialūs gartraukiai.
Kaminėlis turi nuolatinės srovės variklį (DC), valdomą 0-10 V reguliatoriumi. Pauliui užteko pajungti 10 K reguliuojamą varžą prie kaminėlio įėjimo laidų ir tokiu būdu galima reguliuoti kaminėlio apsukas. Jį planuojame prijungti prie išmanių namų sistemos.
Montavimo estetika ir saugumas
Nusprendėme laidus vestis ne tiesiai žemyn per difuzinę plėvelę, kad nedaryti daugiau skylių, nes apšiltinimas vata pasiteisina tik tuomet, kai stogo apšiltinimas yra sandarus. Judantis oras šilumą išneša į lauką. Laidus vedėme virš difuzinės plėvelės po OSB ventiliuojamame tarpe ir juos prakišome pro elektros apsauginį vamzdį. Visus Vilpės kaminėlius pirkome iš sostinesapdaila.lt, sumokėjome 1085€. Mažesnieji kaminėliai: Kanalizacijos alsuoklis D75. Atvestas į katilinę ir vamzdžiu lubose nueis iki paskutinių wc taškų. ir 3. Kanalai į stogą D110 laidams ar kažkam, ko gali prireikti ateičiai. Jie irgi nueina į katilinę. Visus juos pirkome per topwet.cz, mokėjome 255€ su siuntimu į Lietuvą. PASTABA. Visi kaminėliai pirkti su EPDM movomis ir praėjimo elementais plokščiam stogui. Taip pat ant difuzinės plėvelės klijavome Tyvek mandžetus (263€). Kadangi jie pasirodė lyg popieriniai, papildomai juos apklijavome SIGA Wigluv lipnia juosta. Kaminėlius susimontavome prieš klijuojant EPDM dangą, o jų „grybus“, t.y. viršutines dalis susidėjome vėliau, kai jau buvo suklijuota EPDM danga.
Jau galite pažiūrėti ir šio etapo video:
Apie ventiliacinius kaminėlius
Teorinė dalis ir rekomendacijos
Ventiliacinis kaminėlis - svarbus stogo vėdinimo elementas, užtikrinantis tinkamą oro apykaitą pastatuose, ypač plokščių stogų konstrukcijose. Jo pagrindinė funkcija - pašalinti drėgmę ir vandens garus, taip apsaugant pastatą nuo grybelių, mažinant drėgmę ir užtikrinant sveiką mikroklimatą patalpose. Šiandieniniai kaminėliai pasižymi moderniu dizainu, atsparumu UV ir temperatūros svyravimams, tad dera prie įvairių stogų dangų. Be to, jie siūlo papildomus sprendimus: kondensato rinktuvus, konfigūracijų įvairovę, movas, akles, vamzdžius ir alkūnes.
Be ventiliacinių kaminėlių, Lietuvoje yra įprasta svarstyti alternatyvas: stogo parapetus kaip pagrindinį vėdinimo tašką arba išliekantys sprendimai, kai kaminėlis nėra būtinas. Tačiau reglamentai nurodo, kad ventiliacinis kaminėlis turi būti įrengiamas dėl garų izoliacijos ir drėgmės kontrolės, ypač plokščiuose stoguose, kur natūrali oro cirkuliacija yra silpnesnė.
Tiksliai: oro srautas ir efektyvumas priklauso nuo montavimo taisyklių, apšiltinimo sluoksnio sandarumo ir garų barjerų kokybės. Kai stogo danga klojama ant apšiltinimo sluoksnio, svarbu užtikrinti, kad garų slėgis būtų tolygiai pasiskirstęs ir kad papildomi kaminėliai netaptų nereikalinga skylėmis stogo plote.
Rekomenduojama įrengti ventiliacinius kaminėlius kartu su papildomais sprendimais: turbinos, PVC movos ir teisingai išdėstytais konfigūracijų sprendimais, kurie užtikrina pastato mikroklimato stabilumą, sumažina pelėsių riziką ir palaiko konstrukcijų ilgaamžiškumą.
Etiketės ir įsigijimo informacija
Vilpės kaminėlius pirkome iš įvairių tiekėjų: sostinesapdaila.lt (1085€ už visus didžiuosius ir mažesniuosius kaminėlius) bei topwet.cz (255€ su siuntimu į Lietuvą). Pirkimo metu naudotos EPDM movos ir praėjimo elementai plokščiam stogui, taip pat divizijos papildomi mandžetai ant difuzinės plėvelės (Tyvek 263€).
Paulius pastebėjo, kad laikina plėvelė buvo užklijuota ir tik prieš klijuojant EPDM dangą buvo nuimama. Tiek kaminėlių „grybai“, tiek vamzdžiai buvo įstatyti laikantis šios tvarkos, siekiant užtikrinti stogo sandarumą ir apsaugą nuo lietaus montavimo metu.
Apibendrinimas
Ventiliaciniai kaminėliai plokščiame stoge yra būtinas įrenginys, užtikrinantis tinkamą oro cirkuliaciją ir drėgmės kontrolę. Jie padeda apsaugoti šiltinimą, sumažinti pelėsio riziką ir prisidėti prie pastato ilgaamžiškumo. Turint gerai suplanuotą išėjimo ir įėjimo vietų konfigūraciją, bei tinkamas apšiltinimo ir garų izoliacijos sprendimas, ventiliaciniai kaminėliai veikia efektyviai net ir esant dideliems stogo plotams.
Šio projekto patirtis rodo, kad pritaikant įvairius kaminėlių dydžius ir turint galimybę integruoti į išmaniąsias sistemas, galima pasiekti tylų, efektyvų vėdinimą su minimalia įtaka estetikai.
