Garso slopinimo tikslas yra užkirsti kelią ventiliatoriaus triukšmui patekti į patalpą ar garsams išleisti išilgai vėdinimo ortakių iš vienos patalpos į kitą. Turėtų būti siekiama, kad veikiant vėdinimui garso lygis būtų žemesnis už foninį triukšmą. Vėdinimo sukeliamas garso lygis apskaičiuojamas iš vėdinimo įrenginio į ortakių tinklą sukurto garso lygio, atimant garso slopinimo ir galinio įtaiso garso absorbciją kiekvienai oktavos juostai. Prie to pridedamas vožtuvo sukeliamas garso lygis, taip pat kiekvienai oktavos juostai. Tačiau, kai naudojamas žemas ortakio slėgis ir vožtuvas tinkamai sureguliuotas, vožtuvo garso lygis paprastai neturi praktinės reikšmės. Daugeliu atvejų skirtumai nebepastebimi, kai garso lygis neviršija 20 dB (A), nes foninis triukšmas paprastai būna stipresnis.
Vėdinimo ortakio keliamo triukšmo ir garso slopinimo paprastai nereikia stebėti, nes slopinimas kompensuoja triukšmą, kai naudojamas pakankamai mažas greitis. Triukšmas patenka į patalpą tiek per vėdinimo įrenginio gaubtą, tiek per ortakių sienas virš įrenginio. Didžiausias triukšmo lygis yra ventiliacijos įrenginio tiekiamo oro ortakyje ir išmetamo oro ortakyje. Per lubų medžiagą pro ortakių sienas sklindantis triukšmas gali patekti į patalpą, kurioje yra įrenginys. Triukšmas taip pat gali apeiti pakabinamų lubų ar palubėje esantį slopintuvą. Tokiu atveju turi būti užkirstas kelias triukšmo laidumui, pvz., tarp vonios ir miegamojo lubų.
Pro ortakio sienas sklindantį triukšmą galima slopinti aplink ortakį įrengiant garsą slopinančią medžiagą arba naudojant masyvesnę ortakio struktūrą. Jei vidaus atitvaros nesiekia konstrukcijų sofito, tai lemia horizontalų garso perdavimą per ertmę, esančią virš kabamųjų lubų. Todėl tradicinės akustinės lubos dažnai neužtikrina pakankamos garso izoliacijos. Ištisinės konstrukcijos kabamosios lubos įrengiamos siekiant maksimalaus lankstumo. Atliekant kabamųjų lubų ir atitvarų matavimus vietoje, vidaus atitvarų garso izoliacijos (R′w) vertės gali būti atitinkamai 5-8 dB mažesnės už mažiausią laboratorinių matavimų vertę. Laboratorinė vertė Dn,f,w nustatoma remiantis ISO 10848-2 standartu, o vertinama pagal EN ISO 717-1 standartą.
Norint užtikrinti pakankamą privatumą, įprastai biuruose rekomenduojama tarp gretimų patalpų įrengti garso izoliaciją, kurios R′w vertė būtų lygi 35 dB. Įprastai garsą slopinančios kabamosios lubos derinamos su atitvaromis, kurių garso izoliacijos vertė yra ne mažesnė nei laboratorinių matavimų vertė. Kiti garso perdavimo kanalai, pvz., ventiliacijos sistema, turėtų pasižymėti dar didesne garso izoliacijos verte.
Nustatant kabamųjų lubų bei pertvarų garso izoliacijos vertes, taip pat reikėtų atsižvelgti į tai, kad jose gali būti įrengtų papildomų inžinerinių (pvz., apšvietimo arba ventiliacijos) sistemų, įmontuotos durys ar langai. Tinkamai parinkta ir sumontuota vėdinimo ortakių bei oro kondicionavimo kanalų izoliacija pagerina viso pastato energetinį efektyvumą, akustinį komfortą ir priešgaisrinę saugą. Būtina atkreipti dėmesį ir į priešgaisrinę saugą, nes ortakiais ir kanalais perduodami ne tik šiluma ir šaltis, bet ir triukšmas, o gaisro atveju - dūmai ir ugnis. Šiam tikslui pasiekti naudojama efektyvi ir ilgaamžė izoliacija iš akmens vatos, kuri apsaugo vėdinimo ortakių bei oro kondicionavimo kanalus nuo kondensacijos, mažina šilumos nuostolius, slopina triukšmą bei apsaugo nuo gaisro.
Ką verta žinoti apie ŠVOK sistemų įrengimą

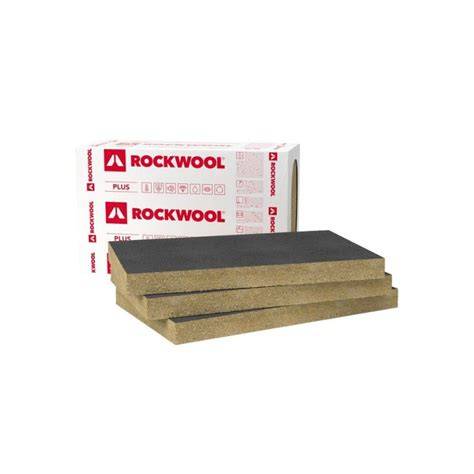

Teisingai suprojektavus ŠVOK instaliacijos izoliacinę sistemą pagerėja jos atsiperkamumas, funkcionalumas, sauga ir ilgaamžiškumas. Todėl jau projektuojant ir montuojant izoliaciją, reikia atsižvelgti į konkrečiai instaliacijai būdingus šilumos nuostolius, kurie gali susidaryti viso jos tarnavimo laikotarpio metu; Izoliaciją ir jos storį reikia tinkamai priderinti jau montuojant instaliaciją, nes vėliau pakeisti, pvz., izoliacinio sluoksnio storį, dėl ribotos erdvės dažnai būna nebeįmanoma arba pareikalaus papildomų išlaidų; Technologiškai sumontuoti ŠVOK instaliacijai skirti ROCKWOOL akmens vatos gaminiai pagerina pastato energetinį efektyvumą ir akustiką. Jie taip pat pagerina priešgaisrinę saugą, nes gaisro metu neleidžia perduoti šilumos ir sklisti ugniai; ROCKWOOL akmens vatos gaminiai yra naudojami vėdinimo ir oro kondicionavimo bei šildymo ir šaldymo sistemų izoliacijai; Kadangi akmens vata yra ilgaamžė ir nedegi, tokia izoliacija yra vienas iš geriausių ir saugiausių sprendimų.
Šilumos izoliacijai keliami reikalavimai: Norint užtikrinti mažus šilumos nuostolius ortakiuose ir kanaluose bei apsaugoti nuo nepageidaujamos išorinės ir vidinės kondensacijos - šilumos izoliacija turi atitikti toliau nurodytus reikalavimus (storiai nurodyti izoliacijai su koeficientu λ = 0,035 W/mK): kanalai nutiesti pastato šilumos izoliacijos viduje - izoliacijos storis 40 mm; kanalai nutiesti pastato šilumos izoliacijos išorėje - izoliacijos storis 80 mm. Be to, ortakių ir kanalų izoliacijai turi būti naudojami tokie statybos produktai, kurie neleidžia ugniai plisti.
Nuo nuotekų vamzdynų iki šiuolaikinių garso izoliacijos sprendimų
Nuotekų vamzdynai - ypatingai svarbūs pastatų elementai, tačiau netinkamai suprojektuoti jie gali tapti triukšmo taršos šaltiniais. Didėjant komforto lūkesčiams garso izoliacija šiuolaikinėje statyboje nebėra prabanga, o, greičiau, būtinybė. Kiekviena pastate esanti kriauklė, indaplovė, skalbyklė ar klozetai yra prijungti prie sudėtingo vamzdyno tinklo. Horizontalieji vamzdžiai, kuriais iš santechninių įrenginių teka pilkasis ir juodasis vanduo, prijungiami prie per visą pastato aukštį sumontuoto vertikalaus nuotekų stovo. Nuolat augant vartotojų komforto ir gyvenimo kokybės lūkesčiams, garso izoliacija tapo itin svarbia šiuolaikinių pastatų projektavimo dalimi.
Naujausios nuotekų sistemos ne tik saugiai ir efektyviai šalina nuotekas, bet ir veikia tyliai. Nors buitinių nuotekų vamzdynų triukšmas paprastai yra nenuolatinis, jis gali reikšmingai paveikti gyvenimo kokybę greta esančiose patalpose. Dažniausiai trikdžiai nebūna tokie dideli - triukšmo lygis patalpose neturėtų viršyti 30-45 dB(A). Didesnis triukšmas jau gali trikdyti miegą, poilsį, mažinti koncentraciją bei produktyvumą. Oru sklindantis triukšmas mažinamas garsą slopinančių nuotekų sistemų gamybai naudojant pažangias ir išskirtinėmis garso izoliacijos savybėmis pasižyminčias medžiagas.
Anksčiau oru sklindantis triukšmas buvo mažinamas gaminant sunkesnius vamzdžius, tačiau šiuolaikinių technologijų dėka svorį galima optimizuoti nepakenkiant sistemos akustinėms savybėms bei palengvinant ir pagreitinant montavimą. Europos rinkoje yra keletas labai gerai garsą izoliuojančių nuotekų sistemų. Vienas svarbiausių triukšmo vamzdžiuose šaltinių yra turbulencija. Didelį triukšmą kelia nuotekų srauto krypties pokyčiai: perėjimo iš vertikalios kritimo linijos į horizontalią išleidimo liniją vietose susidarančios vibracijos sklinda aukštyn, todėl triukšmo trikdžiai atsiranda visame pastate. Norint sumažinti konstrukcijomis perduodamą triukšmą, reikia įvertinti vamzdyno tvirtinimą prie pastato.
Geriausia triukšmą slopinanti sistema Europoje? Tinka požeminėms nuotekų šalinimo sistemoms: Master3Plus nuotekų vamzdžiai (≥DN/OD 75) gali būti montuojami ne tik pastatuose, bet ir po žeme. BIM biblioteka: nuolat atnaujinama BIM biblioteka yra suderinama su populiariausiomis projektavimo programomis ir padeda parinkti optimalius sprendimus. Produkto poveikio aplinkai deklaracijoje (EPD) pateikti standartizuoti ir patikrinti duomenys apie produkto poveikį aplinkai per visą jo gyvenimo ciklą. Lengva priežiūra: dėka Master3Plus gamybai naudojamų aukštos kokybės žaliavų ir kruopščiai apgalvoto jungiamųjų detalių dizaino, sistema be papildomos priežiūros tarnaus mažiausiai 50 metų.
Master3Plus DN 110 rūsio alkūnė sukurta taip, kad absorbuotų krypties pokyčio keliamas vibracijas. Fraunhofer Institute atlikti bandymai parodė, kad ši alkūnė gali sumažinti triukšmą iki 7 dB(A). Nuotekų sistemos garso izoliacijos kokybei svarbu ne tik iš kokių žaliavų sistema pagaminta, bet ir jos tvirtinimas. Master3Plus asortimente yra tiek viengubi, tiek dvigubi laikikliai. Suapvalintomis atšakomis trišakių dėka nuotekų srautas iš horizontalių vamzdžių į stovą suteka tolygiau. Dėka jungiamųjų detalių su movomis visuose galuose, vamzdžius pjauti prireikia rečiau, todėl lieka mažiau atliekų, o montavimas vyksta greičiau. Aukštos kokybės žaliavos ir labai gerai apgalvotas dizainas lemia, kad Master3Plus sistema pasižymi puikiomis techninėmis savybėmis, išskirtiniu garso sugeriamumu ir nedideliu elementų svoriu. Nors Master3Plus sandarinimo žiedas sukurtas taip, kad montavimo metu tvirtai laikytųsi vietoje, prireikus jį galima išimti. „Master3Plus sukurta atsižvelgiant į realius projektuotojų ir montuotojų poreikius,“ - sako Oliver Bannert, Wienerberger AG verslo plėtros vadovas.

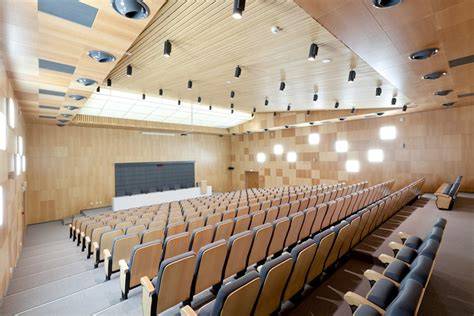

Pastato patalpoje sumontuotos akustinės plokštės ant sienų ir lubų, kurios padėjo suvaldyti perteklinį aidėjimą ir pagerinti kalbos aiškumą. Papildomai sumontuotos garsą sugeriančios sienų plokštės sumažino aidėjimą ir garso atspindžius. Nuo perdangos, sienų iki lubų pilna namo garso izoliacija. Perdangos garso izoliacinė sistema visam biurų pastatui (800 m2) - pagrindinis tikslas, kad perdangos garso izoliacinė sistema būtų ne aukšta ir puikiai sugertų orinius, smūginius garsus. Kombinuota sienų garso izoliacija. Medinės pertvaros garso izoliacinė sistema tam, kad už sienos nesigirdėtų, kaip kalba žmonės, veikia televizorius. Pertvaros garso izoliacija tam. Reikalavimai, keliami langų garso izoliacijos savybėms, nuolatos didėja. Ypač augant miestų užstatymo tankiui, kai gyventojų ir automobilių koncentracija tik didėja. Dėl to didėja ir reikalavimai pastatų konstrukcijoms, ypač langams.

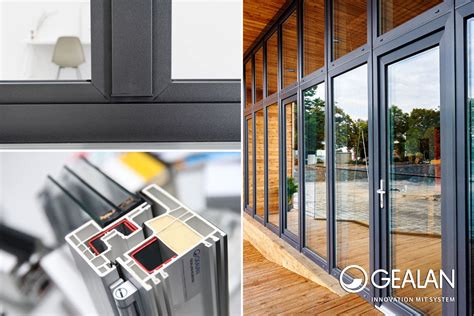

Priežiūra - nesudėtinga. Šiuolaikiniame būste akcentuojama vėdinimo svarba. Toli gražu ne visur yra galimybė įrengti rekuperacines sistemas, todėl pasitelkiami natūralaus vėdinimo sprendimai. Triukšmo izoliacija - ne priežastis atsisakyti natūralaus vėdinimo. Tuo galima įsitikinti pasirinkus GEALAN HAFEN-CITY-FENSTER® ir GEALAN S 9000 sistemos dvigubo rėmo langus. Dvigubo rėmo langas leidžia natūraliai vėdinti patalpas ir tuo pačiu izoluoja garsą. Viename lange suderinami du rėmai, o atsirandanti tarp jų ertmė užpildoma garsą absorbuojančiomis medžiagomis. Keliamos problemos dėl triukšmo sprendžiamos ir galimybe sukurti iki 63 dB garso izoliaciją, kai langas uždarytas. Toks rodiklis yra geresnis, palyginti su klasikiniais langais, kurių garso izoliacijos vertė įprastai siekia maždaug 48 dB. Sistema neleidžia gatvės triukšmui patekti į namus ar biurų patalpas. Sistemos GEALAN HAFEN-CITY-FENSTER® pravertoje lango pozicijoje garso izoliacija lygi 34 dB. Vidinė lango dalis atsidaro į patalpos vidų, o tai sudaro galimybes nesunkiai jį išvalyti iš patalpų vidaus. Tokius rodiklius patvirtina IFT Rosenheimo langų technikos instituto atlikti bandymai.
Universali naudojimo galimybė: dvigubo rėmo langus galima gaminti ir naudojant tik GEALAN S 9000 profilių sistemą. Abu dvigubo lango langų elementai šiuo atveju montuojami naudojant tokią pačią aliuminio rėmų sistemą, kuri naudojama ir GEALAN HAFEN-CITY-FENSTER® langui. Juosiantys aliuminio rėmai abu langus sujungia į vieną bloką. Tokia konstrukcija leidžia užtikrinti gerą garso izoliaciją, be to, rėmas naudojamas kaip nuo sistemos nepriklausomas bazinis modulis. Prie rėmo galima montuoti kampus, kurie suprojektuoti taip, kad būtų galima naudoti kitas profilių sistemas. Tai puiki galimybė dvigubų langų gamybai naudoti įvairias GEALAN profilių sistemas, atsižvelgiant į estetinius pageidavimus ir techninius poreikius. Į rėmo profilį galima įdėti iki 30 mm storio garsą absorbuojančias plokštes ir uždengti perforuotu aliuminio gaubteliu. Kad tarpuose nesikauptų kondensatas, dvigubo rėmo langų konstrukcijų atveju atitinkamai išoriniame elemente sumontuojama GEALAN GECCO 3 vėdinimo sklendė.

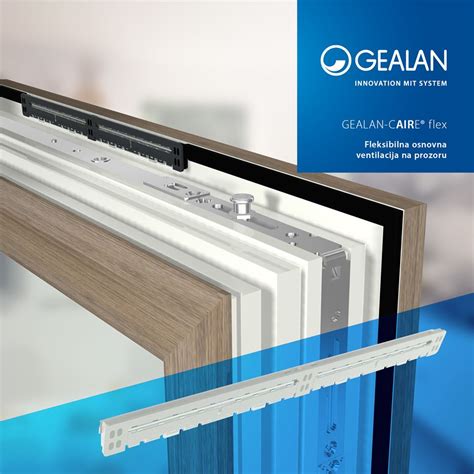

Natūralus vėdinimas galimas ir per orlaidę GEALAN-CAIRE® flex, kuri tinka tiek turimam būstui, tiek naujai įrengiamam. Sistema leidžia cirkuliuoti orui, kai langai uždaryti, o jums nieko nereikia rūpintis. Ši orlaidė yra paslėpta lango vidinėje užkaito srityje ir yra beveik nematoma. Ji lengvai montuojama ir keičiama. Pasitelkus šį sprendimą, net ir esant uždarytiems langams vyksta nuolatinė oro cirkuliacija, nereikalaujanti jokių veiksmų. Sistema ypač pravarti siekiant išvengti pelėsio, kai iš lauko į vidų skverbiasi drėgnas oras. Pasyvi orlaidė GEALAN-CAIRE® flex nėra mechaniškai valdoma, todėl yra atspari gedimams ir beveik nereikalauja priežiūros. Jei slėgio skirtumai tarp vidaus ir išorės yra ženklūs, GEALAN-CAIRE® flex automatiškai užsidaro, kad būtų išvengta nemalonių skersvėjų. Ši orlaidė yra išbandyta ir sertifikuota IFT naudojimui GEALAN S 8000 ir S 9000 sistemose.
