Variniai vamzdžiai kemperių konstrukcijoje: privalumai, trūkumai, montavimas, izoliacija ir priežiūra

Variniai vamzdžiai atlieka lemiamą vaidmenį šildymo, vandentiekio bei saulės energijos sistemose, todėl jų pasirinkimas ir įrengimo kokybė užtikrina ilgaamžiškumą, efektyvumą ir saugumą. Šiame straipsnyje apžvelgsime varinių vamzdžių savybes, jų tipus ir naudojimo sritis, išskirsime privalumus bei trūkumus, detaliai aptarsime montavimo, izoliacijos ir priežiūros aspektus, taip pat pateiksime praktinius patarimus „pasidaryk pats“ entuziastams ir profesionalams.

Varinių vamzdžių privalumai ir trūkumai

Variniai vamzdžiai pasižymi puikiu šilumos laidumu, patvarumu ir atsparumu aukštai temperatūrai, o jų lankstumas palengvina montavimą. Jie turi ištisą seriją teigiamų savybių, tokių kaip:

• ilgaamžiškumas ir atsparumas korozijai bei erozijai;
• aukštas atsparumas aukštai temperatūrai ir geras mechaninis atsparumas;
• lankstus formavimas, kas supaprastina montavimą ir maršrutų nustatymą;
• vidinis paviršius su mažu kalkių nuosėdų kaupimu;
• mažas šiluminio plėtimosi koeficientas, o tai svarbu sistemų stabilumui.

Tačiau yra ir trūkumų, į kuriuos reikia atkreipti dėmesį:

• didelė kaina palyginti su kai kuriomis plastikinėmis ar kompozitinėmis alternatyvomis;
• kietumas ir plastika, kurie gali riboti jų naudojimą kai aušinimo skysčiuose yra kietosios dalelės;
• būtinybė izoliacijos nuo klaidžiojančių srovių ir atsargus naudojimas esant kintančioms sąlygoms;
• daugiau terminų priklauso nuo prisitaikymo ir įrengimo tipo, nes litavimas ar presavimas reikalauja specialių įrankių ir įgūdžių.

Prieš imantis varinių vamzdžių diegimo, svarbu suprasti jų paveikiančius aspektus: platus medžiagos atsparumas kietojo vandens priemaišoms ir išskirtinis ilgaamžiškumas su tinkama priežiūra, bet kartu - didesnės pradinės sąnaudos ir sudėtingesnės jungimo technikos nei kai kurių plastikinių vamzdynų atveju.

Vamzdžių tipai ir jų pasirinkimas

Variniai vamzdžiai skirstomi pagal sudėtį, gamybos metodą, prieinamumą ir sienelės storį. Pagrindinės kategorijos:

• Grynas varis arba variniai lydiniai su cinku/alu. Sudėtis reglamentuojama atitinkamais norminiais dokumentais (pavyzdžiui, GOST).
• Gamybos metodas: traukti šaltai austas arba ištrauktas iš suvirinto ruošinio. Žymėjimas - D (ištrauktas), C (suvirintas).
• Sienos storis: plonasieniai (0,2-0,7 mm) ir storasieniai (0,8-1,0 mm). Praktikoje gyvenamųjų namų šildymo sistemoms dažnai naudojami plonesnio storio vamzdžiai, tačiau pasirinkimas priklauso nuo apkrovos ir įrengimo vietos.
• Apsauga: neapsaugoti arba izoliuoti plastikinėmis medžiagomis (PVC ar PE), siekiant apsaugoti nuo mechaninių pažeidimų ir išlaikyti šilumos nuostolius priimtinus.

Populiariausi gamintojai ir šalys gamyboje: Vokietija, JAV, Rusija, Kinija, Ukraina; žymūs prekių ženklai: KME, Majdanpekas, Frigotec, Muelleris, Hailiang, Wieland, ARLAN-MET, Artemovskio metalo apdirbimo gamykla, PASITIKĖJIMO sutartis. Kaina priklauso nuo skersmens, gamybos vietos, metodo ir sudėties: 6 mm vamzdžiai kainuoja apie 117-142 rublius už 1 m, o 22 mm skersmens - apie 409-484 rublius už 1 m.

Montavimas ir jungtys

Variniai vamzdžiai gali būti jungiamai naudojant kapiliarinį litavimą, litavimą, arba presavimo ir spaudimo (sukurtas spaudimo jungčių) metodus. Pasirinkimas priklauso nuo vamzdžio skersmens, sienelės storio ir įrengimo vietos.

1. Litavimas kapiliariniu būdu: pagamintos jungtys patvarios ir sandarios, naudojamas minkštas lydmetalis. Darbinė temperatūra iki 250 °C; reikalingos specialios sąlygos ir įranga gamyboje.
2. Litavimas su armatūra: dažnai naudojamas kai vamzdžiai yra paslėpti grindyse ar sienose; reikalauja sklandaus kapiliarinio lydinio pasiskirstymo ir tarpo, kad užpildytų jungtį.

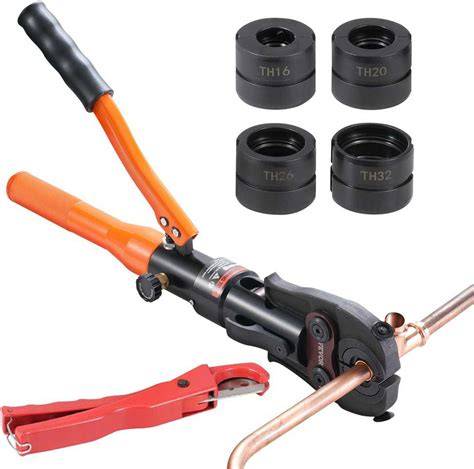

3. Presavimas: spaudos replės su antgaliais suteikia tvirtą, sandarų jungtį. Yra dviejų tipų armatūros (presavimo ir suspaudimo). Presavimas dažnai laikomas patikimesniu, o suspaudimas lengvesnis montavime, bet gali reikalauti dažnesnės priežiūros.

Du įrankiai ir papildomi elementai, kurių reikės montuojant:

• Litavimo įrankiai ir lydmetalis (galima rinktis su alavu);
• Atsuktuvas, šepetėlis, skudrai plovimui ir šlifavimui;
• Srautas tepalui litavimui;
• Žalvariniai ar variniai armuotės аратūros; spaudos replės ar presavimo įrankiai.

Litavimo technologijos žingsniai (apytiksliai):

1. Vamzdžio pjovimas į nustatytą dydį segmentais;
2. Briaunų nuėmimas ir išorinės sienos paruošimas litavimui;
3. Vidinio kampo paviršiaus paruošimas;
4. Srauto ar pastos uždėjimas ant vamzdžio galo;
5. Vamzdžio galo įvedimas į kampą;
6. Jungties valymas ir litavimas (minkštas litavimas replėmis);
7. Atsiliejus litavimo likučiams, jungtis nuplaunama švariu vandeniu;
8. Leidžiama jungtis aušinti natūraliai (7-10 min); nerekomenduojama šaltu oru ar vandeniu.

Natūralesnis ir dažnai rekomenduojamas sprendimas - naudoti vietinę varinę armatūrą ir adapterius, tuo pačiu laikantis dokumentacijos, reglamentuojančios vamzdynų diegimą (GOST R 52318-2005, STO NP AVOK 6.3.1-2007, SP 40-108-2004 ir pan.).

Izoliacija, vandentiekis ir priežiūra

Siekiant išvengti šilumos nuostolių ir užšalimo rizikos, varinius vamzdžius reikia izoliuoti. Izoliacijos pasirinkimas priklauso nuo vamzdžių kilmės ir montavimo sąlygų. Reikėtų atsižvelgti į šias priežiūros rekomendacijas:

• naudoti tinkamą plastikinį ar kitokį apsauginį sluoksnį;
• užtikrinti, kad jungtys būtų nuosekliai sujungtos, o sraigtinės jungtys - laikomos ir reguliariai tikrinamos;
• reguliariai atlikti hidraulinius bandymus ir patikrinti sistemų sandarumą;
• ir laikytis higienos normų dėl geriamojo vandens kokybės.

Variniai vamzdžiai, skirti saulės kolektorių šildymo sistemoms, yra efektyvūs ir patikimi, todėl dažnai pasirenkami sausų klimato sąlygose. Tačiau jų kaina ir rankinis darbas reikalauja kruopštumo bei teisingo projektavimo. Pateiktos nuorodos į teisingą projektavimą ir įrangą užtikrina, kad galutinis sistemos našumas atitiktų reikalavimus.

Sistemos diegimas „pasidaryk pats“

Jei planuojate pats įrengti varinį vamzdyną, svarbu pasirinkti tinkamas jungiamąsias dalis ir įrankius. Skirtingos jungiamosios technologijos (kapiliarinis litavimas, presavimas, suspaudimas) turi skirtingus įgūdžių reikalavimus ir ilgaamžiškumo savybes. Toliau pateikiama trumpa orientacija:

1. Kapiliarinis litavimas - tvirta, sandari jungtis, reikalauja patirties ir specialios įrangos.
2. Presavimo jungiamosios detalės - greita ir patikima, reikalauja specialių presavimo replės.
3. Suspaudimo jungtys - lengvas montavimas, būtina reguliarai tikrinti veržles ir įvorius demontuojant.

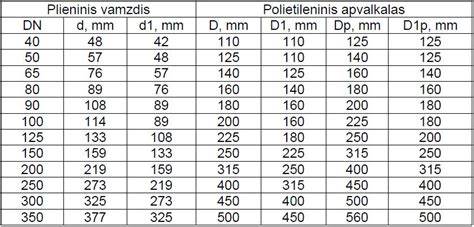

Skaičiavimai ir projektavimas

Skaičiuojant vamzdynų skersmenis ir trajektorijas, būtina įvertinti vandens srautą, ventiliaciją ir viso namo šildymo poreikį. Pavyzdžiui, esant 10 kW šildymo galia ir 10 °C temperatūros pokyčiams, reikalingas vandens srautas gali siekti apie 0,86 m3/h (860 l/h). Taip pat būtina įvertinti bendrą vamzdynų pasipriešinimą ir nustatyti vidinį skersmenį, kuris užtikrintų reikiamą vandens srautą tinkamai ir saugiai.

Žmonėms, planuojantiems modularų sistemų įrengimą, svarbu žinoti, kad išvestinių vamzdžių skersmenys ir sienelės storis lemia šilumos nuostolius bei sistemos veikimą. Pavyzdžiui, DN25 plieninis vamzdis, DN28x1,5 mm varinis vamzdis, arba PEX/AL/PEX - 32x3,0 mm gali būti optimaliu pasirinkimu priklausomai nuo skaitmeninių skaičiavimų.

Dažniausiai užduodami klausimai

Ar galima naudoti laką dengimui variniuose vamzdžiuose? Taip, lakas gali apsaugoti nuo oksidacijos, tačiau reikia laikytis taisyklių dėl valymo ir dengimo procedūrų. Ekspertai rekomenduoja naudoti dviejų komponentų akrilinius lakus, užtikrinančius greitą džiūvimą ir neprarandančius spalvos. Nukrypimai nuo rekomendacijų gali sukelti koroziją ar net guminių jungčių pažeidimus.

Kokie yra pagrindiniai varinių vamzdžių trūkumo aspektai? Daugiausia - didelė kaina, reikalavimas kruopščiai planuoti ir laikytis statybos standartų, taip pat būtinybė tinkamai izoliuoti ir užtikrinti tinkamą jungčių kokybę.

Priežiura ir patarimai naudotojams

UAB Liunetė santechnikų komanda pataria atlikti hidraulinį sistemos bandymą po montavimo, kad įsitikintų saugumu ir patikimumu. Siūlomi keli svarbūs patarimai:

• Rinktis tik tinkamus varinius vamzdžius į geriamąjį vandenį ir laikytis higienos normų;
• Naudoti izoliaciją, apsaugojančią nuo temperatūros svyravimų ir užšalimo;
• Laikytis gamybos standartų ir montavimo instrukcijų, kad užtikrintumėte sistemos ilgaamžiškumą;
• Reguliariai tikrinti jungčių sandarumą ir dėl jų nusidėvėjimo, ypač presavimo jungčių atvejais.

Naudingas vaizdo įrašas

Be to, norint užtikrinti visos sistemos efektyvumą, būtina derinti varinius vamzdžius su atitinkamomis jungiamomis dalimis, laikytis fizinių ir chemijos saugos reikalavimų bei užtikrinti, kad vanduo atitiktų higienos normas ir neturėtų atskirų skonio ar kvapo savybių.
