Paprastai tiek vamzdžių, tiek sriegių diametrai parduotuvėse rašomi coliais, tačiau tikrasis vamzdžio dydis dažnai yra didesnis. Šių standartinių dydžių vamzdžiai gaminami iš įvairių medžiagų, įskaitant anglinį plieną, plieno lydinius ir kai kuriuos plastikus. 1 colis yra 2,54 cm arba 25,4 mm. Norint greitai konvertuoti colius į centimetrus ar milimetro dydžius, galima naudoti skaičiuotuvą ar paprastą formulę: colius × 2,54 cm arba coliai × 25,4 mm.
Vario santechnika yra žinoma dėl savo ilgaamžiškumo ir patikimumo, todėl ji randama daugelyje namų visame pasaulyje. Istorija byloja, kad net senovės civilizacijos naudojo varinius vamzdžius vandens tiekimui. Šiuolaikiniai variniai vamzdžiai naudojami šildymo, šaldymo, kondicionavimo bei medicininių dujų tiekimo sistemose. Yra trys pagrindiniai vario vamzdelių tipai: minkštas ir kietas varis, bei izoliuotas colinis varinis vamzdis kondicionavimo sistemų montavimui. Vario vamzdžiai sujungiami lituojamomis, presuojamomis arba užveržiamomis jungtimis. Vario vamzdžių skersmenys gali būti įvairūs, įskaitant d6, d8, d10, d12, d15, d18, d22, d28, d35, d42, d54, d64, d76, d89, d108, priklausomai nuo panaudojimo.
OD ir ID: svarbiausi vamzdžio matmenys
Matavimo tikslumui svarbu atskirti išorinį skersmenį (OD) ir vidinį skersmenį (ID). Vamzdžių dydžiai nurodomi pagal daugelį standartų, įskaitant API5L, ANSI/ASME B36.10M ir B36.19 JAV, BS1600 ir BSEN10255 Jungtinėje Karalystėje ir Europoje. Pavyzdžiui, pusės colio geležies vamzdis iš pradžių turėjo vidinį skersmenį 0,5 colio, bet diegiant plonesnes sieneles, išorinis skersmuo liko tas pats, o vidinis didėjo. Šie principai taikomi ir variniams vamzdžiams: vidinis skersmuo priklauso nuo sienelės storio, o išorinis skersmuo dažnai naudojamas kuriant jungtis.
Europoje ir JAV dažnai naudojami skirtingi žymėjimai: NPS (Nominal Pipe Size) ir SCH (tvarkaraštis) JAV bei DN (nominalus skersmuo) Europos sistemoje. NPS/Sch nurodo vardinį vamzdžio dydį ir sienelės storį, o DN - milimetro pagrindu apskaičiuotas nominalus dydis. Svarbu atsiminti, kad DN nėra tikrasis išorinis skersmuo, o sąlyginė vertė tinkamas jungtis parinkti. Daugelio vamzdžių dydžiai, pvz., DN50 ar NPS2, turi atitinkamus tikrus OD dydžius skirtinguose tvarkaraščiuose.
Colius į milimetre ir DN konversija
1 colis lygus 25,4 mm. Norint konvertuoti colius į milimetru, pakanka kartotą colius iš 25,4. Priešingai - milimetrais į colius dalijame iš 25,4. DN sistema (nominalus skersmuo) yra milimetrais pagrįsta konvencija: DN numeris aprašo skersmenį, o tikrasis OD gali skirtis priklausomai nuo sienelės storio. Konversijų lentelės padeda greitai surasti atitikmenis: DN50 atitinka NPS 2 colių, DN100 - NPS 4 colių, ir panašiai.
Svarbu žinoti, kad DN nesutampa su tikruoju OD. Pavyzdžiui, NPS 2 colių vamzdis turi tikrą OD 2,375 colio (60,3 mm), o DN 50 (milimetrais) yra arti 50 mm. Dideliems vamzdžių dydžiams DN konvertavimas į NPS yra tiesiog suapvalinimas, tačiau tikslus OD gali būti atskirai tikrinamas informacinėje lentelėje. Siekiant praktinio projektavimo, svarbu naudoti tvarkaraštį (SCH) ir tikrąjį skersmenį iš gamintojo lentelių.
Vario vamzdžių tipai, montavimas ir sąnaudos
Kieti variniai vamzdžiai naudojami dėl didesnio mechaninio atsparumo; minkšti variniai vamzdžiai - dėl lankstumo ir lengvo įrengimo sudėtingose erdvėse. Izoliuoti coliniai variniai vamzdžiai naudojami oro kondicionavimo sistemose, kur būtina sumažinti šilumos nuostolius. Montavimui dažniausiai taikomi lituojami arba presuojami jungiamieji elementai. Izoliacija ir tinkamas šaltnešio pasirinkimas yra esminiai siekiant užtikrinti sistemos efektyvumą; amoniako šaltnešis su vario vamzdžiais netinka, todėl naudojami nerūdijančio plieno vamzdžiai.
Plieninių vamzdžių matmenų standartai apima ASME B36.10M ir B36.19M; skirtingi tvarkaraščiai (Sch) nurodo sienelės storį ir slėgio atsparumą. Tvarkaraštis 40 ar 80 dažnai naudojamas dėl standarto patikimumo ir įprastų sienelių storio parametrų. Duomenys apie OD, ID ir sienelės storį skirstomi taip: SCH 5, 10, 20, 30, 40, 80, 160 ir kt., kur didesnis skaičius reiškia storesnę sienelę.
Vandens tiekimo ir santechnikos kontekstai
Vario vamzdžiai dažnai naudojami kartaus ir šalto vandens paskirstymui, taip pat šaldymo ir medicininių dujų sistemose. Rinkoje parduodami kolio dydžio vamzdžiai ir sriegiai - tai patogus standartas daugeliui montavimo atvejų. Svarbu atsiminti, kad karių projekcijoms ir bendrai įrangai gali būti taikomi skirtingi standartai: JAV - NPS/Sch, Europa - DN, Japonija - JISpipe, o plastikiniai vamzdžiai - kitų dydžių standartai (PVC/CPVC, PIP klinikiniams naudotojams).
- Vidinis ir išorinis skersmenys lemia vamzdžio apkrovų, pralaidumo ir sistemos darbinių parametrų įvertinimą.
- Kintanti sienelės storis dėl skirtingų tvarkaraščių daro įtaką vidiniam skersmeniui, nors išoriniai dydžiai gali išlikti panašūs.
- Skirtingos srieginių jungčių sistemos (lituojamos, presuojamos, veržiamos) lemia montavimo sprendimus ir patvarumą.
Dažniausi klausimai apie colius ir mm
- Kas yra 1/2 colio vamzdis milimetrais? 1/2″ (DN 15) vamzdžio išorinis skersmuo pagal EN standartą yra apie 21,3 mm.
- Kuo skiriasi BSP/G ir NPT sriegiai? BSP/G sriegiai naudojami Europoje ir Azijoje; NPT - JAV ir Kanadoje. Jie nėra tarpusavyje suderinami, todėl svarbu teisingai identifikuoti sriegio tipą.
- Kaip konvertuoti 3/4 colio į mm? 3/4″ = 0,75 × 25,4 = 19,05 mm.
- Koks yra vardinis vamzdžio dydis (NPS)? NPS yra Šiaurės Amerikos standartas, pagrįstas coliais ir tvarkaraščiu.
- Ką reiškia DN? DN - nominalus skersmuo, pagrįstas milimetrais; tai platesnė sistema, leidžianti suporuoti jungtis su įvairių dydžių vamzdžiais.
Kaip teisingai apibūdinti plieninio vamzdžio matmenis?
Apmąstymai apie matmenis gali būti išreiškiami keliais būdais:
- „vamzdžio išorinis skersmuo × sienelės storis“, pvz., 9 88,9 mm × 5,49 mm (3 1/2 colio × 0,216 colio); 114,3 mm × 6,02 mm (4 1/2 colio × 0,237 colio), laikotarpio ilgio 6 m arba 12 m.
- „NPS × tvarkaraštis“, pvz., NPS 3 colių × Sch 40; NPS 4 colių × Sch 40.
- „NPS × WGT klasė“, pvz., NPS 3 colių × SCH STD.
- Dar vienas būdas - „OD (nominalus išorinis skersmuo) x lb/pėda“ tiek Amerikos, tiek Pietų Amerikos rinkose.
Santrauka ir praktiniai patarimai vartotojams
Kai planuojate įsigyti vamzdžius, TV ar kitus coliais matuojamus daiktus, prisiminkite: coliai nusako vienetą, o tikrasis skersmuo gali būti didesnis už vardinį dydį. Konvertavimas tarp colių ir milimetrų ar DN vertės reikalauja atidumo dėl skirtingų standartų ir jų interpretacijų. Naudokite patikimas lenteles ir gamintojo specifikacijas, ypač renkantis tvarkaraštį (SCH), kurio dydis įtakoja sienelės storį ir sistemos slėgį. Vario vamzdžių pasirinkimas dažnai lemia ilgaamžiškumą ir efektyvumą, todėl svarbu derinti tinkamą tipą (kietas/minkštas/izoliuotas) ir montavimo metodą bei šaltnešio sudėtį.

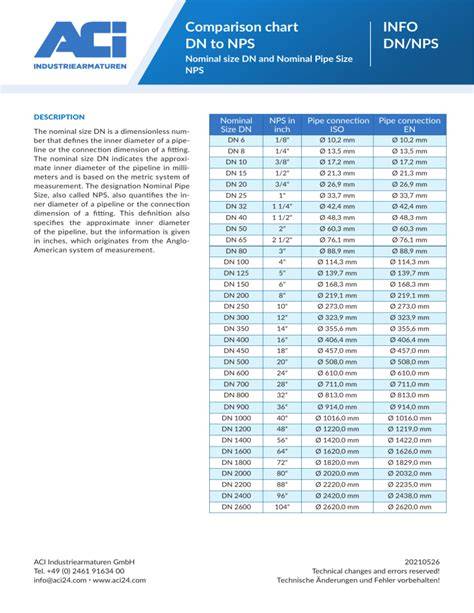

< tagimg>Infografika: praktiški patarimai vamzdžių pasirinkimuiDuomenų lentelė: 1 colio į mm ir DN/Colis konversija
| DN (mm) | Coliai (BSP) | Išorinis Ø mm | Vidinis Ø mm (apyt.) |
|---|---|---|---|
| DN 61/8" | 10,2 | 21,3 | ~16,8 |
| DN 81/4" | 13,5 | 26,9 | ~21,5 |
| DN 103/8" | 17,2 | 33,7 | ~26,6 |
| DN 151/2" | 21,3 | 42,4 | ~35,2 |
| DN 203/4" | 26,9 | 60,3 | ~50,0 |
