Vario santechnika yra žinoma dėl savo ilgaamžiškumo ir patikimumo, todėl ji randama daugelyje namų visame pasaulyje. Istorija byloja, kad net senovės civilizacijos naudojo varinius vamzdžius vandens tiekimui.
Nors santechnika nuėjo ilgą kelią nuo senovės laikų, varis vis dar išlieka patvaria santechnikos medžiaga, gebančia užtikrinti pakankamą vandens slėgį ir temperatūrą jūsų namuose. Pats žodis „varis“ kilęs iš lotyniško žodžio „cuprum“, reiškiančio „iš Kipro salos“. Kipras yra rytinėje Viduržemio jūros dalyje, netoli šiuolaikinės Turkijos krantų.
Šiandien naudojama daugiau kaip 400 vario lydinių. „Lydinys“ yra medžiaga, sudaryta iš dviejų ar daugiau metalų ir joje gali būti nemetalinių komponentų. Variniai vamzdžiai dažniausiai naudojami šildymo, šaldymo, kondicionavimo bei medicininių dujų tiekimo sistemose.

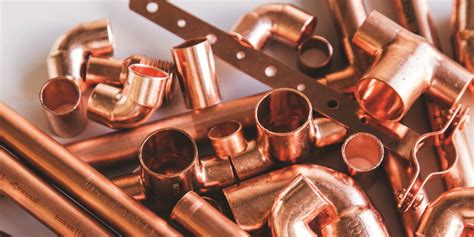

Yra trys pagrindiniai vario vamzdelių tipai: minkštas ir kietas varis, bei izoliuotas colinis varinis vamzdis, skirtas kondicionavimo sistemų montavimui. Vario vamzdeliai sujungiami naudojant lituojamas, presuojamas arba užveržiamas varines jungtis.
Varis pasižymi aukštu atsparumu korozijai. Vario vamzdžius, priklausomai nuo panaudojimo, gamina ir parduoda įvairių diametrų: d6, d8, d10, d12, d15, d18, d22, d28, d35, d42, d54, d64, d76, d89, d108.
Izoliuoti coliniai variniai vamzdžiai oro kondicionavimo sistemose
Izoliuotas colinis varinis vamzdis yra vienas iš svarbiausių komponentų, reikalingų oro kondicionavimo ir šaldymo sistemose, freonui tiekti. Vamzdis naudojamas kaip kelias, kad šaltnešis tekėtų tarp sistemos komponentų ir sulaikytų jį nuo patekimo į atmosferą. Kad sistema veiktų efektyviai, jos dydis, montavimo išdėstymas ir jungiamosios detalės turi būti sumontuotos tinkamai.
Montuojant nepaprastai svarbu, kad į kondicionavimo sistemą nepatektų drėgmės, purvo ir kitų teršalų. Šios pašalinės dalelės turės įtakos kondicionieriaus veikimui ir netgi gali pakenkti kai kuriems komponentams. Gaminant colinį varinį vamzdelį, vamzdžio vidus buvo išvalytas ir išdžiovintas, prieš tai užsandarinant abu galus, kad būtų užtikrinta, jog į varinio vamzdelio vidų nepateks dulkės ir kiti nešvarumai, kurie galėtų įtakoti kondicionavimo sistemos efektyvumą bei ilgaamžiškumą.
Turite patikrinti, ar naudojamas šaltnešis nereaguoja su variu. Amoniako šaltnešis reaguos su variu, todėl jo naudoti negalima. Vietoj to reikės naudoti nerūdijančio plieno vamzdžių tipą.
Kad šaltnešis neabsorbuotų nereikalingos šilumos iš aplinkos, varinis vamzdis yra izoliuotas tarp garintuvo ir kompresoriaus žemo slėgio sistemos pusėje. Taigi galėsite pamatyti izoliacinę medžiagą, kuri šiuo tikslu apvyniota aplink varinius vamzdžius.
Vario vamzdžių panaudojimas ir privalumai
Vario vamzdis dažniausiai naudojamas kartam ir šaltam vandeniui paskirstyti, taip pat reguliariai naudojamas šaltnešio linijų ŠVOK sistemose. Vario vamzdis taip pat yra naudojamas dujinių katilų aprišimui, bei medicininių dujų tiekimo sistemose. Montavimo būdai - lituojant arba presuojant varines jungtis.
Varinis vamzdis yra populiarus tiek naujų, tiek renovuotų pastatų šildymo sistemose. Rangovai iš patirties žino, kad, atsižvelgiant į visus veiksnius, vario vamzdis išlieka pranašesnis už daugelį kitų plieninių ar plastikinių vamzdžių.
Kieti arba minkšti variniai vamzdžiai yra naudojami šaldymo sistemose dėl gero šilumos laidumo bei atsparumo korozijai. Minkšti variniai vamzdžiai skiriasi nuo kitų varinių vamzdžių tipų savo lankstumu, plonesniu sienelės storiu bei vario sudėtimi, leidžiančia vamzdžiui išlikti elastingam. Tai ypač patogu montavimui siaurose erdvėse, kur yra ribotas priėjimas arba vamzdis turi būti išlankstytas pagal tam tikras schemas.
Kieti variniai vamzdžiai pasižymi standumu, taip pat gali būti lankstomi, tačiau tik su specialaus lankstytuvo pagalba. Kadangi varinių jungčių, skirtų kietam variniam vamzdžiui, asortimentas yra labai platus, jungčių pagalba galima išgauti norimas formas, bei iš varinio vamzdžio pereiti į bronzos/juodo plieno sriegines jungtis, jeigu yra poreikis prisijungti varinį vamzdį prie tam tikro prietaiso.
Izoliuoti coliniai variniai vamzdžiai yra taip pat lankstūs kaip ir minkšti variniai vamzdžiai.
Vario vamzdžių diametrų matavimas ir standartai
Vario vamzdžių kainos svyruoja tarp pasirinkto/norimo montuoti diametro. Variniai vamzdžiai kainos atžvilgiu yra brangesni už kitus plieninius vamzdžius bei šiai dienai montavimui naudojamus plastikinius vamzdžius.
Kietų varinių vamzdžių ilgis yra 5 metrai, todėl norint juos transportuoti, dažnai pristatymo kaina gali išbrangti, nebent klientas pasirenka pjauti vamzdžius (pvz., po 1 metrą, po 2 metrus arba per pusę, t.y. po 2,5 metro), taip sumažinant siuntinio gabaritą ir transporto išlaidas.
M ir L tipų variniai vamzdžiai
Pagrindinis skirtumas tarp M ir L tipų varinių vamzdžių yra sienelės storis ir slėgio įvertinimas. Du dažniausiai pasitaikantys dydžiai yra pusės colio ir trijų ketvirčių colių. M tipo pusės colio vamzdžio sienelės storis yra 0.028 coliai, o L tipo - 0,040 colių. L tipas kainuoja daugiau nei M tipas.
To paties tipo ir dydžio variniai vamzdžiai turi tą patį išorinį skersmenį, todėl sujungimams galima naudoti tas pačias jungtis. Vidinis skersmuo skiriasi priklausomai nuo tipo dėl skirtingo sienų storio. Varinis vamzdis, skirtas vidaus vandentiekio linijoms, gali būti M arba L tipo, nebent vietiniuose kodeksuose nurodyta kitaip.
Abu tipai yra įvertinti gerokai aukštesniu nei įprastas vandens slėgio lygis, esantis komunalinėse vandens tiekimo sistemose. M tipo ir L tipo sąnaudų skirtumas yra pakankamas, kad daugumai namų savininkų būtų prasminga naudoti M tipą, o ne L tipą dideliems projektams.
Colių matavimo sistema
Olandų kalboje colis (sutrumpintai kaip in.) iš pradžių reiškia nykštį, o vienas colis yra nykščio ilgis. Žinoma, skiriasi ir žmogaus nykščio ilgis. XIV amžiuje imperatorius Edvardas II išleido „Standartinius teisinius colius“.
DN reiškia vardinį dujotiekio skersmenį (taip pat žinomą kaip vardinis skersmuo). Φ Tai universalus vienetas, nurodantis medžiagų, tokių kaip vamzdžiai ir (arba) alkūnės, apvalus plienas ir kt., išorinio skersmens dydį. Taip pat galima sakyti, kad tai skersmuo, pvz., Φ 609,6 mm reiškia išorinį 609,6 skersmenį.
Pavyzdžiui, jei plieninis vamzdis atitinka DN600 specifikaciją ir tas pats plieninis vamzdis pažymėtas coliais, jis tampa 24 coliais. Paprastai coliai yra sveikieji skaičiai, kurie tiesiogiai padauginami iš 25, kad būtų lygi DN, pvz., 1 "* 25=DN25, 2" * 25=50, 4 "* 25=DN100 ir kt. Žinoma, taip pat yra skirtingų reikšmių, pvz., 3" * 25=75, kurias galima suapvalinti iki DN80.
Kai matuojami vamzdžiai, svarbu atskirti išorinį skersmenį (OD) ir vidinį skersmenį (ID). Vamzdžių dydžiai nurodyti daugelyje nacionalinių ir tarptautinių standartų, įskaitant API5L, ANSI/ASME B36.10M ir B36.19 JAV, BS1600 ir BSEN10255 Jungtinėje Karalystėje ir Europoje.
Pavyzdžiui, pusės colio geležies vamzdis neturi pusės colio matmens. Iš pradžių pusės colio vamzdžio vidinis skersmuo buvo 0,5 colio (13 mm), tačiau jis taip pat turėjo storas sienas. Tobulėjant technologijoms, tapo įmanoma plonesnės sienos, tačiau išorinis skersmuo išliko tas pats, kad jis galėtų susieti su esamu senesniu vamzdžiu, padidindamas vidinį skersmenį daugiau nei pusę colio.
Varinių vamzdžių istorija yra panaši. Ketvirtajame dešimtmetyje vamzdis buvo pažymėtas pagal jo vidinį skersmenį ir 1,6 mm sienelės storį. Todėl 1 colio (25 mm) vario vamzdžio išorinis skersmuo buvo 11,5 colio (28,58 mm). Išorinis skersmuo buvo svarbus poravimosi su jungiamosiomis detalėmis matmuo. Šiuolaikinio vario sienelių storis paprastai yra plonesnis nei 1,16 colio (1,6 mm), todėl vidinis skersmuo yra tik „nominalus“, o ne kontroliuojantis matmuo.
Yra du paplitę vamzdžio išorinio skersmens (OD) žymėjimo metodai. Šiaurės Amerikos metodas vadinamas NPS („Nominal Pipe Size“) ir yra pagrįstas coliais (taip pat dažnai vadinamas NB - „Nominal Bore“). Europinė versija vadinama DN („Nominal Diameter“) ir yra pagrįsta milimetrais. Nurodžius išorinį skersmenį, vienodo dydžio vamzdžiai gali būti sujungti, nepriklausomai nuo sienos storio.
Mažesniems nei 14 colių NPS (DN 350) vamzdžių dydžiams abu metodai suteikia nominalią OD vertę, kuri yra suapvalinta ir nėra tokia pati kaip faktinė OD. Pavyzdžiui, NPS 2 colių ir DN 50 yra tas pats vamzdis, tačiau tikrasis OD yra 2,375 colio arba 60,33 milimetro. Vienintelis būdas gauti tikrąjį OD yra jo paieška informacinėje lentelėje.
NPS 14 colių (DN 350) ir didesnio skersmens vamzdžių dydis NPS yra tikrasis skersmuo coliais, o DN dydis yra lygus NPS kartus 25 (ne 25,4), suapvalintas iki patogaus 50 kartotinio. Pavyzdžiui, NPS 14 turi OD 14 colių arba 355,60 milimetro ir atitinka DN 350.
Kadangi išorinis skersmuo yra fiksuotas tam tikram vamzdžio dydžiui, vidinis skersmuo skirsis priklausomai nuo vamzdžio sienelės storio. Pvz., 2" tvarkaraštis 80pipe turi storesnes sienas, todėl vidinis skersmuo yra mažesnis nei 2" 40pipe.
Vamzdžių dydžių žymėjimą paprastai sudaro du skaičiai; vienas nurodo išorinį (OD) arba vardinį skersmenį, o kitas - sienelės storį. Dvidešimto amžiaus pradžioje amerikietiškas vamzdis buvo matuojamas pagal vidinį skersmenį. Šios praktikos atsisakyta siekiant pagerinti suderinamumą su vamzdžių jungiamosiomis detalėmis, kurios paprastai turi atitikti vamzdžio išorinį skersmenį, tačiau tai turėjo ilgalaikį poveikį šiuolaikiniams standartams visame pasaulyje.
Šiaurės Amerikoje ir Jungtinėje Karalystėje slėgio vamzdynai paprastai nurodomi pagal nominalų vamzdžio dydį (NPS) ir tvarkaraštį (SCH). Vamzdžių dydžiai dokumentuoti pagal daugelį standartų, įskaitant API 5L, ANSI/ASME B36.10M (1 lentelė) JAV ir BS 1600 bei BS 1387 Jungtinėje Karalystėje. Paprastai vamzdžio sienelės storis yra kontroliuojamas kintamasis, o vidiniam skersmeniui (ID) leidžiama kisti.
Likusioje Europoje slėginiai vamzdynai naudoja tuos pačius vamzdžių ID ir sienelių storius kaip ir nominalus vamzdžių dydis, tačiau pažymi juos metriniu vardiniu skersmeniu (DN), o ne imperiniu NPS. Jei NPS yra didesnis nei 14, DN yra lygus NPS, padaugintam iš 25 (ne 25,4). Tai dokumentuota pagal EN10255 (anksčiau - DIN2448 ir BS 1387) ir ISO 65:1981 ir dažnai vadinama DIN arba ISO vamzdžiu.
Japonija turi savo standartinių dydžių vamzdžių rinkinį, dažnai vadinamą „JISpipe“.
Gyvenamųjų namų vandentiekio vario vamzdis Amerikoje laikosi visiškai kitokio dydžio sistemos, dažnai vadinamos vario vamzdžio dydžiu (CTS); sėklinio vandens sistema. Jo vardinis dydis nėra nei vidinis, nei išorinis skersmuo. Plastikiniai vamzdžiai, tokie kaip PVC ir CPVC, skirti santechnikai, taip pat turi skirtingus dydžio standartus.
Žemės ūkio reikmėms naudojami PIP dydžiai, kurie reiškia plastikinį drėkinimo vamzdį.
Išorinis ir vidinis skersmenys yra pagrindiniai vamzdžių parametrai. Nuo šių rodiklių priklauso dujotiekio ilgis, jo darbinis slėgis, gabenamos terpės parametrai ir bendras funkcionalumas. Kadangi gaminiai iš geležies ir spalvotųjų metalų yra standartizuoti GOST produktai, varinių vamzdžių skersmuo išreiškiamas coliais ir milimetrais. Svarbu mokėti šias vertes išversti, kad būtų pašalinta atitikimo klaida.
Ilgis ir skersmuo yra paprasti parametrai, išreikšti skaitmenine išraiška, kad būtų lengviau išmatuoti ir įvesti formulę reikšmę.
Matavimų nesutapimai atsirado dėl varinių vamzdžių įvedimo į Europos statybos technologijas nuo XX amžiaus vidurio. Tuomet mūsų teritorijoje pagrindinis standartas buvo apibrėžtas milimetrais - geležies gaminiams, kurie plačiai naudojami net ir šiais laikais. Europoje labiau populiarėja privatūs namų ūkiai, turintys varinę komunikaciją. Jie yra patvariausi, atsparūs korozijai, tačiau kainuoja labai brangiai.
Besiūliai vario gaminiai pamažu įgauna savo rinkos segmentą, jie taip pat gaminami pagal GOST.
Taip pat yra tokių bendrųjų sąvokų kaip „sąlyginis leidimas“ ir „sienos storis“. Nenurodę matmenų, jie sako, kad produktas yra „storų sienų“ arba „plonų sienų“. Gaminio sienelių storis, vertė nurodoma „mm“, parametrai yra susiję su praeinančios medžiagos tūriu ir jos slėgiu. Norint gerai sujungti bagažinę per armatūrą, svarbu sąlyginis praėjimas - gaminio vidinis prošvaisa, milimetrai taip pat naudojami jo žymėjimui.
Kai kurie vario vamzdžių dydžiai nurodyti coliais, pavyzdžiui, coliais arba puse colio. Tai reiškia, kad vidinis skersmuo išreiškiamas 1 coliu arba ½ coliu - apie 25,4 mm ir 12,7 mm. Metriniai parametrai dažnai naudojami išoriniams varinių vamzdžių skersmenų matavimams, o coliai - vidiniams.
Dydis „mm“ paverčiamas į colį suapvalinus. Colių konvertavimas į metrinius dydžius yra paprasta procedūra, tačiau tai reikalauja dėmesio.
Vamzdžių matmenų standartai ir konversija
1 colis yra 2,54 cm arba 1 colis = 25,4 mm. Jei norite pirkti vamzdžius, televizorių ar kitą daiktą matuojamą coliais, o norite sužinoti kiek yra cm, į skaičiuoklę įvedate 32, 43 ar kitą ilgį coliais ir sužinosite kiek yra centimetrais.
Norėdami paversti colius į centimetrus (coliai į cm), turite žinoti, kad vienas colis (1") lygus 2,54 centimetrams (cm). Taigi, norėdami gauti centimetrus iš colių, tiesiog padauginkite colius iš 2,54 ir gausite ilgį cm.
Plieninio vamzdžio matmuo apima išorinį skersmenį (OD), sienelės storį (WT), vamzdžio ilgį (paprastai 20 pėdų / 6 metrai arba 40 pėdų / 12 metrų). Naudodami šiuos simbolius galėtume apskaičiuoti vamzdžio svorį, vamzdžio slėgį ir pėdos ar metro kainą.
Plieninio vamzdžio matmenų standartai: Yra skirtingi standartai, apibūdinantys plieninio vamzdžio dydį, OD ir sienelės storį. Daugiausia yra ASME B 36.10, ASME B 36.19. Atitinkama standartinė specifikacija ASME B 36.10M ir B 36.19M.
Tiek ASME B36.10, tiek B36.19 yra standartinė plieno vamzdžio ir priedų matmenų specifikacija. ASME B36.10M standartas apima plieninių vamzdžių matmenų ir dydžių standartizavimą. Šie vamzdžiai yra besiūliai arba suvirinti ir naudojami esant aukštai arba žemai temperatūrai ir slėgiui.
Pagal šį standartą vamzdžio išorinis skersmuo mažesnis nei 12,75 colio (NPS 12, DN 300), vamzdžio faktinis skersmuo yra didesnis nei NPS (vardinis vamzdžio dydis) arba DN (vardinis skersmuo). Kalbant apie plieno vamzdžių matmenis, tikrasis išorinis skersmuo sutampa su visų dydžių vamzdžio numeriu.
Plieno vamzdžių grafikas yra orientacinis metodas, atstovaujamas ASME B 36.10, taip pat naudojamas daugelyje kitų standartų, pažymėtų "Sch". Sch yra tvarkaraščio santrumpa, paprastai pateikiama Amerikos plieno vamzdžių standarte, kuris yra serijos numerio priešdėlis. Pavyzdžiui, Sch 80, 80 yra vamzdžio numeris iš diagramos / lentelės ASME B 36.10.
Apibūdinant plieninio vamzdžio parametrą, mes paprastai naudojame vamzdžių grafiką, tai yra metodas, kuris nurodo vamzdžio sienelės storį su skaičiumi. Vamzdžių grafikas (sch.) yra ne sienelės storis, o sienelės storio serija. Skirtingas vamzdžių grafikas reiškia skirtingą sienelės storį to paties skersmens plieniniam vamzdžiui. Dažniausiai nurodomos schemos: SCH 5, 5S, 10, 10S, 20, 20S, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160. Kuo didesnis lentelės numeris, tuo storesnis vamzdžio sienelė, tuo didesnis atsparumas slėgiui.
Nominalus vamzdžio dydis (NPS) yra Šiaurės Amerikos standartinių dydžių rinkinys, skirtas vamzdžiams, naudojamiems esant aukštam arba žemam slėgiui ir temperatūrai. Vamzdžio dydis nurodomas dviem nematmenų skaičiais: vardiniu vamzdžio dydžiu (NPS), pagrįstu coliais, ir grafiku (schema arba schema).
Nominalus skersmuo taip pat reiškia išorinį skersmenį. Kadangi vamzdžio sienelė yra labai plona, plieninio vamzdžio išorinis ir vidinis skersmuo yra beveik vienodi, todėl vidutinė abiejų parametrų vertė naudojama kaip vamzdžio skersmens pavadinimas. DN (vardinis skersmuo) yra bendras įvairių vamzdžių ir vamzdynų priedų skersmuo. Vienodo vardinio skersmens vamzdis ir vamzdžių jungiamosios detalės gali būti sujungti tarpusavyje, jis turi pakeičiamumą.
Vamzdžių svorio klasių tvarkaraštis (WGT klasė) yra vamzdžio sienelės storio rodiklis, kuris buvo ankstyvas, bet vis dar naudojamas. Jis turi tik tris klases: STD (standartinis), XS (ypač stiprus) ir XXS (dvigubai ypač stiprus).
Kaip teisingai apibūdinti plieninių vamzdžių matmenis ir dydį? Pavyzdžiui: a. Išreiškiama kaip „vamzdžio išorinis skersmuo × sienelės storis“, pvz., Φ 88,9 mm x 5,49 mm (3 1/2“ x 0,216“). b. Išreiškiama kaip „NPS x Schedule“, NPS 3 coliai x Sch 40. c. Išreiškiama kaip „NPS x WGT klasė“, NPS 3 coliai x SCH STD. d. Yra ir kitas būdas - Šiaurės Amerikoje ir Pietų Amerikoje vamzdžio dydžiui apibūdinti paprastai naudokite „Pipe Outer Diameter x lb/ft“.
Vandentiekio vamzdžių matmenys yra charakteristikų derinys, įskaitant ilgį, skersmenį ir sienos storį. Kai nurodomi vamzdžių dydžiai coliais, tada, iš pirmo žvilgsnio, tai neturėtų sukelti jokių sunkumų darbe. Su vamzdžių vandentiekio matmenimis coliais jūs turite elgtis beveik nuolat. Gerai žinoma, kad colis prilygsta 2,54 centimetrų.
Kalbant apie vamzdžio skersmenį coliais, įprasta apvalinti, kuris atliekamas griežtai laikantis matematikoje priimtų taisyklių, tai yra mažesne kryptimi. Jei duoti plieninių vamzdžių matmenys coliais, verta naudoti lentelę, kurioje pateikiamas vidinis ir išorinis vamzdžių skersmuo coliais ir milimetrais.
Sunkumai, susiję su poreikiu dirbti su dviem sistemomis - metrine ir vadinamąja imperine, kurioje matavimai dažniausiai buvo daromi coliais, paprastai kyla dirbant su sovietmečiu pagamintomis plieno konstrukcijomis. Tada buvo įprasta naudoti žymėjimą vandens tiekimo sistemų elementais coliais.
Kita nelabai patogi aplinkybė yra susijusi su vamzdžių sriegių, kurių žymėjimas egzistuoja tiek metrinėje, tiek imperinėje sistemose, naudojimu. Vamzdžio sriegio skersmuo coliais atitinka tokią savybę kaip sąlyginis praėjimas, nesusietas su konkrečiu matavimo vienetu ir nustatančiu vamzdžio pralaidumą.
Jei turite dirbti su colių duomenimis apie vamzdžių dydžius, perkelti į metrinę sistemą yra labai paprasta. Colių paprastai imamas už 25,4 mm. Kadangi plastikinių, metalo-plastikinių ir varinių vamzdžių matmenys paprastai žymimi naudojant metrinę sistemą, derinant juos su plieniniais vamzdžiais, turėsite perkelti į imperatoriškąją sistemą, veikiančią coliais.
