Gali būti klojamas lauke, žemėje, sausose, drėgnose ir šlapiose patalpose, tiesiogiai į betoną, kabeliniuose kanaluose ir vamzdžiuose. Gali būti klojamas lauke, žemėje, sausose, drėgnose ir šlapiose patalpose, tiesiogiai į betoną, kabeliniuose kanaluose ir vamzdžiuose. Gali būti klojamas lauke, žemėje, sausose, drėgnose ir šlapiose patalpose, tiesiogiai į betoną, kabeliniuose kanaluose ir vamzdžiuose. Gali būti klojamas lauke, žemėje, sausose, drėgnose ir šlapiose patalpose, tiesiogiai į betoną, kabeliniuose kanaluose ir vamzdžiuose. Gali būti klojamas lauke, žemėje, sausose, drėgnose ir šlapiose patalpose, tiesiogiai į betoną, kabeliniuose kanaluose ir vamzdžiuose.
Taisyklių reikalavimai yra privalomi elektros energijos gamintojams, perdavimo ir skirstomųjų tinklų operatoriams, elektros energijos vartotojams, įrengiantiems naujus, rekonstruojantiems arba kapitališkai remontuojantiems elektros įrenginius. Taisyklės taikomos asmenims, kurių veiklą reglamentuoja Lietuvos Respublikos statybos įstatymas. Taisyklės netaikomos, kai elektros oro linijos ir srovėlaidžiai įrengiami pagal specialiąsias taisykles, kitus norminius teisės aktus.
Konstrukciniai terminai ir instaliacijų tipai
Instaliacijai naudojamų varinių ir aliumininių laidų ir kabelių skerspjūvių plotai turi būti ne mažesni, kaip nurodyti Taisyklių priedo lentelėse. Laidų izoliacija turi atitikti tinklo vardinę įtampą. Be to, kabelių ir laidų konstrukcijoms keliami reikalavimai priklauso nuo vietos (lauko, vidaus, drėgnų ar sausų patalpų), taip pat nuo pramoninių ir komercinių objektų poreikių. Kabelių inžineriniai statiniai apima kabelių estakadą, galerijas, kameras, kanalus ir pan., o kabelių tuneliai - uždarus arba atvirus inžinerinius statinius.
Lauko instaliacija statinių sienomis, lubomis ar kitomis laikančiomis konstrukcijomis turi būti įrengiama kabeliais, laikantis saugumo atstumų nuo kelių bei užtikrinant atsparumą aplinkos sąlygoms. Antrinių grandinių kabeliai ir laidai dažnai turi būti variniai. Elektros įrenginiuose ir patalpose naudojami kabeliai ir laidai - B1ca, B2ca ir Cca su ugniai atspariu arba nepalaikančiu degimo apvalkalu. Taip pat numatomos gaisrinės saugos ir korozijos apsaugos reikalavimai.
Skirtingos instaliacijos vietos ir jų reikalavimai
Drėgnose patalpose laidai dažnai dedami vamzdžiuose arba paliekami paslėptoje instaliacijoje. Perėjose per sienas ir pertvaras laidai turi būti sujungti taip, kad užtikrintų sandarumą priešgaisrinėmis priemonėmis. Laidų ir kabelių perėjos per sienas ir pertvaras turi būti lengvai pakeičiamos, o perėjose turi būti užtikrintas atsparumas mechaniniams pažeidimams. Įrengti gamybinėse ar patalpose srovėlaidžiai turi atitikti griežtas apsaugos reikalavimų normas (IV, V skyrius).
Visos elektrinių įrenginių instaliacijos turi būti patikimos, saugios eksploatuoti ir atitinkančios gaisrinės saugos pagrindinius reikalavimus. Ateityje būtina numatyti mechaninį atsparumą, atsparumą vibracijai ir temperatūros svyravimus, taip pat užtikrinti prieigos ir priežiūros galimybes. Įstatyminiai reikalavimai sujungia instaliacijų tipų pasirinkimą, kabelių žymėjimus ir jų skerspjūvių dydžius.

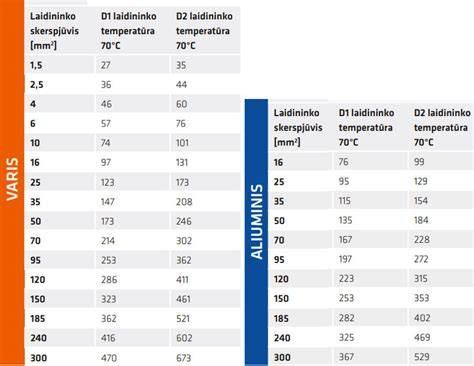

Vario ir aliuminio kabelių palyginimas
Vario kabeliai yra patikimiausias pasirinkimas dėl didelio atsparumo mechaniniams pažeidimams, puikaus elektrinio laidumo ir aukštesnio lankstumo. Jie geriau praleidžia elektrą, sumažina šilumos kaupimąsi ir užtikrina ilgesnį eksploatavimo laiką. Vario kabelių kainos dažnai yra kelis kartus didesnės už aliuminio, tačiau ilgalaikėje perspektyvoje gali būti ekonomiškesnis pasirinkimas dėl mažesnių energijos nuostolių.
Aliuminiai kabeliai yra pigesni ir lengvesni, todėl transportavimas bei įrengimas didesniuose objektuose gali būti ekonomiškesnis. Tačiau aliuminis yra minkštesnis, labiau pažeidžiamas mechaniniam poveikiui, oksiduoja, o tai gali sukelti dažnesnes jungčių problemas. Jei pasirinkimas - ekonomiškumas ir didesni atstumai ar įvado įrengimas, dažnai renkasi aliuminį. Tačiau svarbu žinoti, kad aliuminio laidai reikalauja griežto tinkamo junginių įrengimo ir papildomos apsaugos nuo oksidacijos.
Kaip pasirinkti kabelio skerspjūvį ir gyslų skaičių
Kabelių pasirinkimas pagal gyslų skaičių ir skersmenį priklauso nuo apkrovos ir įrengiamų įrenginių. Paprastai apskaičiuojama, kad 1 kW apkrovai reikia apie 1,57 mm² gyslos skerspjūvio. Pavyzdžiui, 5 kW boileriui rekomenduojama naudoti laidą, kurio skerspjūvis ne mažesnis kaip 3,2 mm² variniam kabeliui. Jei naudojamas aliuminis, jo skerspjūvis turi būti didesnis, kadangi pralaidumas yra mažesnis nei variniam laidui. Taip pat būtina įsitikinti, ar laidai tinka su matomojo skaitiklio saugikliais ar automatiniu jungikliu.
Jokiu būdu ilgalaikė srovė neturi būti mažesnė už apsaugos aparato išjungimo srovę. Jei 220 V ir 1 fazė, gali užtekti dviejų ar trijų gyslų kabelio; jei 380 V ir 3 fazės - keturgyslis arba penkiagyslis kabelis. Kabelių žymėjimai ant išorinės paviršiaus teikia informaciją apie gyslų skaičių, medžiagą ir nominalią voltage. Kabelio markė nurodo laidininko medžiagą ir izoliaciją.
Instaliacijų tipai: atvira vs paslėpta
Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Drėgnose patalpose - vamzdžiuose arba uždarose dėžėse, o sausose patalpose - vamzdžiuose, kanaluose ar laidais. Tiesa, vamzdžiai apsaugo kabelį nuo mechaninių pažeidimų, bet ne nuo drėgmės; todėl svarbu pasirinkti tinkamą kabelio markę ir izoliaciją.
Prieš tiesiant kabelį būtina gauti kompetentingos įstaigos leidimą. Oliminine kalba - variniai kabeliai dažnai laikomi patikimiausiais, tačiau aliumininiai gali būti ekonomiškas sprendimas didesniems objektams. Taip pat būtina atsižvelgti į aplinkos sąlygas, mechaninį poveikį ir vietos reikalavimus.
Praktiški patarimai pasirinkimui
Instaliaciniams kabeliams rinktis reikia atsižvelgiant į vietą, apkrovas, montavimo sąlygas ir ilgalaikį eksploatavimą. Variniai laidai rekomenduojami daugelyje vidaus instaliacijų dėl jų lankstumo ir patikimumo, o aliuminiai - kai svarbus sumažintas projektų kaštas ir dideli atstumai ar įvado įrengimas. Taip pat įvertinkite mechaninį poveikį, oro sąlygas, drėgmę, temperatūrą ir galimą cheminį poveikį vietovėje.
- Variniai kabeliai: aukšta patikimumo tolerancija, geras laidumas, geras lankstumas, didelė kaina.
- Aliuminiai kabeliai: mažesnė kaina, lengvas svoris, didesnės apkrovos reikalaus didesnio skerspjūvio, mažesnis lankstumas.
- Kablių skerspjūvio skaičiavimas: atsižvelgti į apkrovą, ilgį, kokybę ir instaliaciją - vidaus ar lauko, drėgnumą.
Tinkamų įrenginių ir papildomų reikalavimų įtrauktis
Pramoniniai ir komerciniai objektai reikalauja papildomos apsaugos nuo ugnies -EI 60 ar panašus atsparumas ugniai, užtikrinant ne trumpesnį nei 60 min. laiką. Taip pat svarbu korozijos apsauga, vandens patekimo apsauga, sandarumas, sandarinimo priemonės ant perėjų, o antrinių grandinių kabeliai - atsparumas trintims ir mechaniniam poveikiui.
Galiausiai, įrengiant laidus lauke arba vidaus patalpose, rekomenduojama laikytis vietinių teisės aktų, standartų LST HD 384.5.52 ir STR reglamentų bei konsultuotis su profesionalais, kad pasirinktas sprendimas užtikrintų saugumą, patikimumą ir ilgalaikę eksploataciją.
Kabelio parinkimo metodas | Kabelio dydžio skaičiavimas
Rinkinių patarimai ir akcentai: pasirinkti kabelius derinant biudžetą, reikalavimus ir ilgalaikę naštą. Įvairių tipų aliumininiai ir variniai kabeliai bei kabelių priedai siūlomi plačiame asortimente, orientuotame į tiek gyvenamųjų namų, tiek komercinių ar pramoninių objektų instaliacijas. Puikiai suprantame, kad elektros instaliacija dažnai vyksta nestandartinėmis sąlygomis, todėl galime pasiūlyti specialios paskirties kabelius ir profesionalias konsultacijas, padedančias priimti optimalų sprendimą.
