Vamzdžio tūrio apskaičiavimas svarbus tiek statybose, tiek santechnikos, šildymo ar pramonės darbuose. Vamzdžio tūris apskaičiuojamas pagal cilindro formulę. Pirmiausia diametras paverčiamas į metrus, tada apskaičiuojamas spindulys ir cilindro tūris. Viena dažniausių klaidų - skaičiuojant naudoti išorinį vamzdžio diametrą. Vamzdžio tūrio skaičiavimai naudojami daugelyje sričių - nuo buitinės santechnikos iki sudėtingų pramoninių sistemų. Norint tiksliai apskaičiuoti vamzdžio tūrį svarbiausi yra du pagrindiniai parametrai - vamzdžio ilgis ir vidinis diametras. Net nedidelis diametro skirtumas gali ženkliai pakeisti galutinį rezultatą, ypač ilgesniuose vamzdynuose. Kadangi tūris skaičiuojamas pagal cilindro formulę, diametras daro didesnę įtaką rezultatui nei ilgis.
Vamzdžio tūrio formulė ir jos taikymas

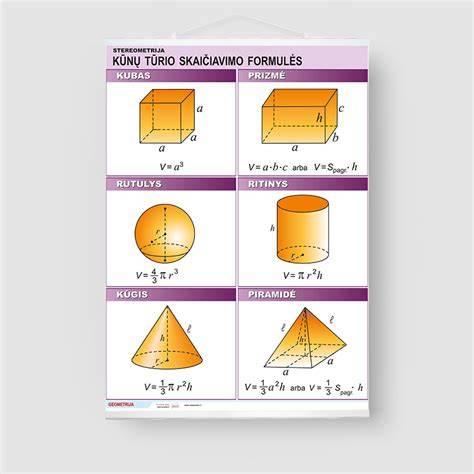

Vienos vamzdžio tūrio formulė: V = π · l · d² / 4, kur V - tūris (m³), l - ilgis (m), d - vidinis skersmuo (m). Jei vamzdžio ilgio ir skersmens matavimo vienetai skiriasi (dm, cm arba mm), tūris išreiškiamas atitinkamai dm³, cm³ arba mm³. Taip pat pateikiama paprasta išorinio skersmens apskaičiavimo procedūra be apkabos: D = L / π, kur L - perimetras.
Jei vamzdžio ilgio ir skersmens matavimo vienetai skiriasi, naudotina vieninga sistema - dažniausiai metrai ir milimetrai. Ilgio ir vidinio skersmens žinojimas leidžia tiksliai apskaičiuoti tūrį ir sumažinti klaidų riziką. Vidinis skersmuo parodo realų vamzdžio ertmės dydį, nuo kurio tiesiogiai priklauso skysčio tūris. Dažnai tūris pateikiamas litrais arba kubiniais metrais (m³).
Pritaikytiniai pavyzdžiai
- Nuo geometrijos padėties vamzdis yra tiesus apskritas cilindras. Vamzdžio tūris apskaičiuojamas kaip V = l · S, o skerspjūvio plotas S = π · d² / 4.
- Konkrečiam pavyzdžiui 18 mm skersmens vamzdžio, kurio ilgis 1 metras: d = 0.018 m, l = 1 m. V = π · 1 · (0.018)² / 4 ≈ 0.00025447 m³. Litrais: 0.00025447 m³ × 1000 l/m³ ≈ 0.254 l. Taigi 1 metro ilgio 18 mm skersmens vamzdyje telpa apie 0.254 litro vandens.
- Jei sienų storis ar vidinis skersmuo nėra žinomi, gali būti naudojamas DN (vidinis praėjimo skersmuo). Standartiniame polipropileno vamzdžių asortimente nurodomas išorinis skersmuo ir sienelės storis milimetrais, o vidinis skersmuo apskaičiuojamas iš jų.
Klaidos ir atsakymai į dažniausiai užduodamus klausimus
Dažnai klaidžiai naudojamas išorinis vamzdžio diametras, taip pat svarbu nepainioti ilgio su atitinkamu skersmens matavimo vienetu. Taip pat svarbu rinktis vidinį skersmenį ir įtraukti į skaičiavimą visus įmanomus nuostolius bei papildomus elementus, jei reikia projekto įvertinimo. Dažnai užduodami klausimai rodo, kad vamzdžio tūris apskaičiuojamas pagal cilindro formulę naudojant vamzdžio ilgį ir vidinį diametrą. Vidinis diametras parodo realų vamzdžio ertmės dydį, nuo kurio tiesiogiai priklauso skysčio tūris. Taip pat pabrėžiama, kad tūris dažnai pateikiamas litrais arba m³.
Taip, vamzdžio tūrio skaičiuoklė dažnai naudojama projektuojant šildymo ir vandentiekio sistemas. Taip, norint gauti tikslų bendrą sistemos tūrį būtina įvertinti visus vamzdžius ir papildomas atšakas. Vandeniui ar kitam pumpuojamam skysčiui tekant vamzdžiais, gali sumažėti siurblio sukeliamas slėgis dėl trinties nuostolių, kuriuos didina ir skysčio tekėjimo greitis. Žinant reikalingus parametrus, hidraulinių nuostolių lygį galima apskaičiuoti ir įvertinti, kokio skersmens ir ilgio vamzdį naudoti konkrečioje situacijoje.
Vamzdžių medžiagos ir jų įtaka pralaidumui
Vamzdžių pralaidumas priklauso ir nuo medžiagos. Plastikinių vamzdžių pralaidumas didesnis nei plieninių, nes viduje mažiau šiurkštumo, kuris kenkia erdvei. Dėl to skaičiavimai skiriami kiekvienam skyriui atskirai, kai vamzdžiai pagaminti iš skirtingų medžiagų. Kanalizacijos vamzdžių tūris turėtų būti didesnis, nes ketaus paviršius viduje yra šiurkštus, o organinės medžiagos gali prisijungti prie sienų ir mažinti pralaidumą. Plastikiniai vamzdžiai šiuo požiūriu yra pranašesni - jie yra visiškai lygūs viduje, tad papildomų tūrio korekcijų nereikia.
Kalibravimas tarp colių ir milimetrų
Vamzdžių dydžio diagrama coliais / milimetrais:
- 3/4" - išorinis 26,8 mm, vidinis 20 mm
- 1/2" - išorinis 21,3 mm, vidinis 15 mm
- 3/8" - išorinis 17 mm, vidinis 10 mm
- 1/4" - išorinis 13,5 mm, vidinis 8 mm
Praktiški patarimai ir skaičiuoklių taikymas
Jei planuojate statyti tik vandens tiekimo sistemą, iš anksto atlikti skaičiavimai padeda palyginti su siurblio galia ir šulinio srautu, taip pat įvertinti kanalizacijos vamzdžių tūrius. Vidiniai kanalizacijos vamzdžių tūriai neturėtų būti didesni už išorinę liniją. Norint tiksliai suskaičiuoti vamzdžių tūrį, būtina įtraukti į skaičiavimą visus parametrių vienetus ir jų tarpusavio santykius, pavyzdžiui, 1 m = 1000 mm.
Reikšmingi matmenų ir duomenų įplaukos
Pavyzdžiui, įvedus į skaičiuoklę bendrą vamzdyno ilgį, vidinį skersmenį, medžiagą, srauto duomenis, lenkimus ir kitus papildomus komponentus, galima apskaičiuoti hidraulinius nuostolius ir reikalingą siurblio slėgį. Tokiu būdu galima iš anksto įvertinti, koks vamzdžio skersmuo ir ilgis yra optimalūs konkrečiai situacijai.
Medžiagų tankių lentelė
Medžiagų tankių lentelė vertinga projekto įrankė: pavadinimas - tankis (g/cm³). Pavyzdžiai: alavas 7.265, plienas 7.85, nerūdijantis plienas 8, titanui 4.5, varis 8.5, polikarbonatas 1.2, POM 1.6, cinko 7.13, nikelis 8.9, bronzos mišinių įvairių rūšių apie 7.5-8.9 ir pan. Ši informacija svarbi skaičiavimams, kai reikia įvertinti vamzdžių svorį bei medžiagų keliamus papildomus nuostolius ar įtaką pralaidumui.
Duomenų santrauka ir svarbiausi punktai
- Vamzdžio tūris apskaičiuojamas pagal cilindro formulę: V = π · l · d² / 4.
- Vidinis skersmuo - tikrasis ertmės dydis; išorinis skersmuo gali sukelti klaidas.
- Ilgis (m) ir vidinis skersmuo (m) - pagrindiniai duomenys; laikui bėgant diametras turi didesnę įtaką už ilgį.
- Duomenų vienetų suderinamumas būtinas: dažnai naudojami metrai ir milimetrai, kartais cm ar dm.
- Matmenų konversijos tarp colių ir milimetrų būtinos, kai vamzdžiai įsigyjami iš kitų šaltinių.
- Hidraulinių nuostolių ir siurblio slėgio skaičiavimai priklauso nuo skysčio greičio, dujinių ar skysčių srauto charakteristikų ir vamzdyno ilgio.
- Medžiagos pasirinkimas keičia pralaidumą dėl vidinio paviršiaus grubumo; plastikas dažnai leidžia tiksliai apskaičiuoti tūrius be papildomų korekcijų.
