vandens surinkimo kanalai nuo betoninio paviršiaus įrengimas ir tipai

Lietus - neretais reiškiniais Lietuvoje kelia pavojų ne tik kelionėms, bet ir pastatų pamatus bei kiemų dangas. Dėl to būtina pasirinkti tinkamą ir efektyvią lietaus nuvedimo nuo nelaidžių paviršių sistemą. Šiame straipsnyje apžvelgiami pagrindiniai vandens surinkimo ir nuvedimo nuo betoninio paviršiaus tipai, jų privalumai, montavimo ypatybės bei svarbiausi praktiniai patarimai.

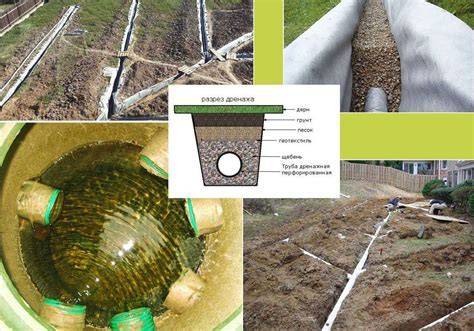

Linijinio drenažo svarba ir pagrindiniai aspektai

Linijinis drenažas nėra tik estetinė detali, bet inžinerinė sistema, kuri užtikrina paviršiaus vandens surinkimą ir saugų nuvedimą į kanalizaciją. Hidraulinis skaičiavimas, nuolydžiai, grotelių pralaidumas ir integravimas į bendrą nuotekų sistemą lemia galutinį sistemos efektyvumą. Dažnai klaidinga nuomonė, kad galima pasirinkti „iš akies” arba pagal kaimynų sprendimą. Patikimas projektavimas pradedamas nuo lietaus intensyvumo nustatymo, o projektavimo standartai - nuo SNiP ir EN 752, tada individualiai įvertinamas objektas ir jo surinkimo plotas.

Surinkimo plotas, nuotėkio koeficientas ir nuolydžiai

Surinkimo plotas - tai plotas, kurio vanduo nuteka į konkretų kanalą; nuotėkio koeficientas lemia atsparumą skirtingoms dangoms (betonas 0,85-0,95, žvyras 0,3-0,5, žolė 0,1-0,35); hidraulinis nuolydis - užtikrina savaiminį vandens tekėjimą; pralaidumas - ar pasirinktas kanalas gali praleisti debitą. Praktinis patarimas: projektuojant didesnes zonas (logistikos centrai, prekybos aikštelės) būtina bendradarbiauti su hidrauliku ir naudoti skaičiavimų programas, kad būtų išvengta viršsrauto piko metu.

Medžiagos ir tipai: ką rinktis intensyviam lietui

Rinkoje siūlomi įvairūs linijinio drenažo sprendimai - nuo plastikinių iki sunkiųjų polimerinių betoninių ir nerūdijančio plieno konstrukcijų. Pasirinkimas priklauso ne tik nuo biudeto, bet ir nuo apkrovų bei chemijos agresyvumo.

• Plastikiniai PP/PE kanalai - lengvi, pigūs, paprasti montuoti, tinkami lengvai apkrautoms zonoms (pėsčiųjų takams, privataus kiemo zonoms). Tačiau intensyvių liūčių metu jų pralaidumas gali būti nepakankamas, ilga sistema - „plaukti”.
• Polimeriniai betoniniai kanalai - kompromisas tarp kainos ir kokybės; atsparūs mechaninėms apkrovoms, geresnės hidraulinės charakteristikos, tinkami vidutinio intensyvumo zonoms ir pramoninėms teritorijoms.
• Nerūdijančio plieno kanalai - brangiausia, bet patikima galimybė ten, kur reikalingas maksimali pralaidumas ir ilgaamžiškumas (ligoninės kiemai, oro uostai, maisto pramonė).
• Betoniniai kanalai su polimeriniu įdėklu - išorinį betono korpusą atlaikantis apkrovas, o vidinis polimerinis įdėklas atsparus korozijai; tinka dideliems objektams su intensyviu liūčių srautu.
• Kompozitiniai (polimeriniai betono dėklai) - moderni alternatyva, ilgaamžiai, lengvai valomi, anti-vandalinės savybės, tinka šalto klimato zonoms.

Grotelės - ne mažiau svarbios. Jų laisvas plotas (angų plotas) turi būti pakankamas, ypač intensyvių liūčių zonose rekomenduojama 50-60% laisvo pločio koeficiento, kad vanduo per jas gerai į kanalą patektų.

Pagrindo paruošimas ir montavimo subtilybės

Net geriausia sistema neveiks, jei pagrindas paruoštas nekokybiškai. Linijinis kanalas turi gulėti ant stabilaus pagrindo; esant silpnam gruntui reikalingas geotechninis įvertinimas ir, jei reikia, gelžbetoninis „lovos” pagrindas. Minimalus nuolydis - 0,5%, o intensyviosioms liūtims - 1-2%. Kanaluose būtina tikrinti nuolydžius kas 2-3 metrus, jungimo vietas hermetizuoti pagal gamintojo rekomendacijas, o montavimo metu padengti kanalus, kad į juos nepatektų betonas ar šiukšlės.

Betonavimas aplink kanalą vyksta laikantis projekto reikalavimų; betono klasė dažnai - ne mažiau kaip C25/30. Svarbu užtikrinti, kad dėklas būtų tvirtinamas ir sienos sustiprinamos, o galinis dangtelis užsandarintas, kad neleistų nuotėkiams. Grotelės montuojamos po to, kai dėklas sutvirtinamas betonu.

Integravimas į bendrą nuotekų sistemą

Linijinis drenažas turi būti integruotas į visą paviršinių nuotekų sistemą. Dažnos klaidos - per mažas kolektorius ar per mažo tūrio surinkimo šulinys, dėl Ko intensyvių liūčių metu vanduo iš kanalų iš karto „išsuka” į lauką. Todėl hidraulinis skaičiavimas turi apimti visą sistemą iki išleidimo taško. Surinkimo šuliniai turi pakankamai tūrio, o galimas atbulinis vožtuvas apsaugo nuo vandens grįžimo atgal į paviršių. Šiandien vis dažniau diegiami ir požeminiai sulaikymo rezervuarai - atkuriant galimybę laiku nuspūsti piko srautus.

Priežiūra ir klaidų prevencija

Linijinis drenažas reikalauja reguliarios priežiūros. Giliau įrengtos grotelės kaupiasi lapais, smėliu, naftos produktais; intensyvaus lietaus sezono metu reikia dažnesnės priežiūros, kad išvengtume užsikimšimo. Paprastai rekomenduojama:

• Vizualinė apžiūra: bent kartą per mėnesį; intensyvių liūčių sezono metu - kas dvi savaites;
• Mechaninis valymas: grotelės ir kanalai - bent du kartus per metus;
• Hidraulinis plovimas: aukšto slėgio vandeniu - bent kartą per metus, geriausia prieš lietingąjį sezoną;
• Šulinių valymas: nuosėdų šalinimas - bent kartą per metus;
• Pramoninėse zonose - dažnesnė valymas dėl kenksmingų medžiagų patekimo.

Galimi papildomi sprendimai - stebėsenos jutikliai vandens lygiui, kurie įspėja apie užsikimšimą ar perpildymą. Tai ypač naudinga dideliuose objektuose, kur laiku reaguoti yra kritiška.

Dažniausios klaidos ir ką daryti

• Nepakankamas pralaidumas - sprendimas: atlikti hidraulinius skaičiavimus su saugumo koeficientu 10-25%;
• Per mažas nuolydis - sprendimas: užtikrinti tinkamą nuolydį montavimo metu;
• Netinkamos grotelės - sprendimas: naudoti tik tas grotelės, kurios yra suderintos su sistema;
• Per mažas kolektorių pajėgumas - sprendimas: patikrinti ir praplėsti kolektorių pajėgumą dar prieš įrengimą;
• Trūksta priežiūros plano - sprendimas: įtraukti priežiūros instrukciją į eksploatacijos dokumentus.

Praktiniai patarimai įrengiant lietaus kanalizaciją kaime ar mieste

Prieš įrengimą atlikite vietovės analizę: kritulių kiekis, pobūdis ir kiekiniai rodikliai. Sujunkite projektą su profesionalais, kurie gali atlikti hidraulinius skaičiavimus ir pasirinkti tinkamas kanalų sistemas. Šie sprendimai gali būti diegiami „nuo iki” - tiek lietaus nuotekų surinkimas nuo stogų, kiemų ir šaligatvių, tiek jų nukreipimas į lauko surinkėjus bei, esant poreikiui, į valymo įrenginius.
