Grindinis šildymas yra žematemperatūris sprendimas, kuris suteikia komfortą, tolygų šilumos pasiskirstymą ir galimybes sutaupyti. Optimalu, kai grindų paviršius pasiekia apie 24 laipsnius C, o esant dideliems šilumos nuostoliams - iki 27-28 laipsnių C. Teisingai įrengtos sistemos dėka šiluma kyla iš grindų, susimaišo su patalpos oru ir palaipsniui vėsta, o tolygus šilumos pasiskirstymas užtikrina komfortą nuo kojų iki viršaus.
Šildymo grindimis principai ir sausasis vs šlapias būdas

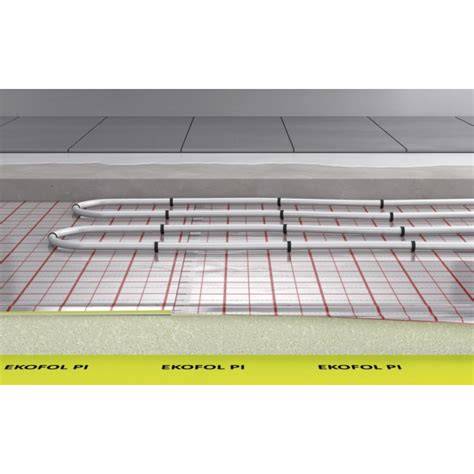

Grindų šildymo kontūrai gali būti įrengiami dviem pagrindiniais būdais: „šlapiojo“ grindinio šildymo - vamzdeliai užliejami betonu - ir „sausuoju“ grindų šildymu - vamzdeliai montuojami į specialias šilumos plokštes. Paskutinysis variantas išskaido šilumą tiksliai, užtikrina tolygų pasiskirstymą ir leidžia greitai montuoti. Skirtumas tarp jų yra konstrukcijos svoris, montavimo laikas ir armatūros poreikis. Šlapiajame variante vamzdeliai turi būti įterpti į betono sluoksnį, o sausame - į plokščių konusus ir plokštes, kurios tarnauja kaip šilumos paskirstymo pagrindas.
Projektavimas ir skaičiavimai: kaip nustatomi kontūro parametrai
Grindų šildymo projektas yra būtinas norint užtikrinti teisingą šilumos paskirstymą: jis atsižvelgia į numatomos grindų dangos šilumines charakteristikas, baldų išdėstymą, patalpų šilumos nuostolius ir bendrą pastato energijos poreikį. Projekto tikslas - nustatyti vamzdžių skersmenį, žingsnį ir kontūrų srautus. Maksimali vandens temperatūra kontūruose dažnai svyruoja apie 25-55 laipsnius C, o grindų paviršiaus temperatūra - iki 28 laipsnių C. Projekto paruošimas leidžia apskaičiuoti šilumos nuostolius, voliuojamą srautą ir užtikrinti, kad šildymo katilas ar šilumos siurblys veiktų efektyviai.
Izoliacija ir pagrindas: kaip pasiekti energijos efektyvumą
Grindų įrengimo pagrindas turi būti sausas ir lygus. Pirmasis šilumos izoliacijos sluoksnis paprastai yra putplastis, kurio storis parenkamas pagal namo energinį naudingumą, gruntą ir planuojamą grindų šildymo sistemą. Izoliacijos tikslas - sumažinti šilumos tiltelius ir užkirsti kelią perdegimui į gruntą. Jei grindys klotos ant grunto, rekomenduojama iš apačios kloti lygius putplasčio plokštes, o tam tikrais atvejais - naudoti papildomą 60 mm Thermo Floor plokščių sluoksnį.

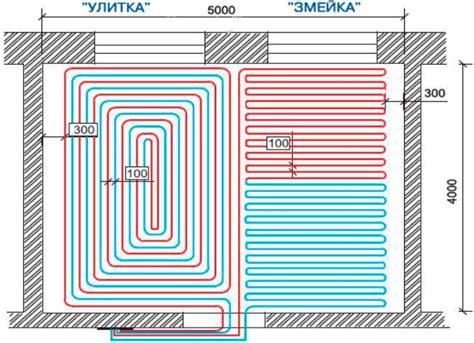

Vamzdžių skersmenys, išdėstymas ir derinimas
Vamzdžių skersmenys parenkami atsižvelgiant į patalpų dydį ir jų šiluminį apkrovimą: mažesni vamzdžiai renovuojamoms patalpoms, didesni - dideliems plotams ar pramoniniams objektams. Tvirtinimas turi atitikti EN 1264 reikalavimus. Kontūro žingsnis dažniausiai svyruoja nuo 10 iki 30 cm, priklausomai nuo grindų dangos, šilumos poreikio bei energijos šaltinio galimybių. Susiformuoja skirtingų kontūrų srauto daliniai dydžiai, todėl būtinas balansas.
Aukštų kolektorius ir AFC automatika
Dideles sistemas valdo kolektorius su automatinio srauto reguliavimo funkcija (Automatic Flow Control, AFC). AFC leidžia palaikyti reikiamą srautą ir užtikrina tolygų šilumos paskirstymą be rankinio balansuotuvo derinimo. AFC kolektoriai dažnai aprūpinti debitomačiais, oro ir nešvarumų separatoriais, siurbliais bei išsiplėtimo indais. Tokia įranga ypač naudinga renovuojamuose namuose, kuriuose gali būti keli šilumos šaltiniai.
Grindų šildymo įrengimo ypatumai: „šlapias“ vs „sausas“ būdas
Šlapiojo metodo betono sluoksnis dažnai siekia 30-70 mm, o optimalus - apie 45 mm virš vamzdžių. Temperatūrines siūlės įrengiamos patalpose su dideliu plotu ar išilgai sienų, kad išvengti įtrūkimų dėl betono plėtimosi. Sausasis būdas reikalauja plokščių su konusais, kurios tvirtina vamzdžius be papildomo rišimo tinklo. Thermo Floor plokštės turi konusus ir užtikrina tvirtą vamzdžių laikymą be papildomų tvirtinimo priemonių. Abiejų metodų pasirinkimas priklauso nuo grindų pagrindo, energinės klasės ir projekto reikalavimų.
Jungtys ir kolektorių įrengimas: kur ir kaip montuoti
Kolektorių būtina įrengti prieš betonavimą ar grindų dangos klojimą. Dažniausiai kolektoriaus spinta montuojama koridoriuje ar techninėje patalpoje, o jo aukštis - apie 60-120 cm, kad pasiektumėte patogų prieinamumą. Vamzdynai iš šilumos šaltinio į kontūrus turi būti sumontuoti kruopščiai, sandariai ir laikantis schemų. Kiekvienas kontūras baigiasi grąžos šakotuvu, o prie jo - įrenginiai balansuojimui, vožtuvai ir oro išleidimo ventiliatoriai.
Testavimas, betonavimas ir pradinis bandymas
Prieš pradėdami diegti grindis, būtina patikrinti vamzdžių sandarumą iki 6 bar slėgiu. Po betonavimo atliekamas slėgio bandymas 6-8 bar ir laikoma per 24 valandas. Jeigu slėgis nekinta - sistema paruošta betonavimui. Prieš klojant grindų dangą, svarbu patikrinti betono drėgnumą (ne didesnį kaip 2 proc.). Taip užtikrinamas vienodas šilumos perdavimas ir ilgaamžiškumas.
Valdymas, automatizavimas ir naudojimo praktika

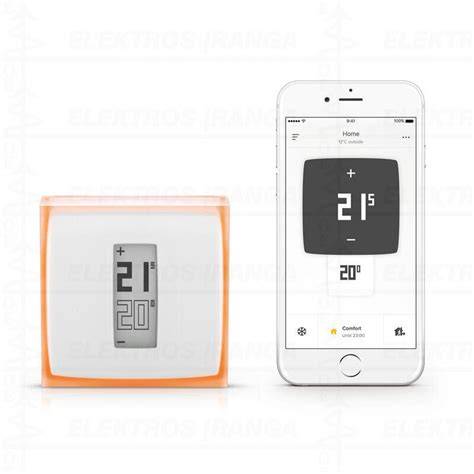

Norint užtikrinti patogumą ir energetinį efektyvumą, grindiniam šildymui reikalingi termostatai ir valdymo įranga. Pagrindinis valdymo įrenginys - kolektorius su servo pavaromis arba elektrotermine pavara. Programuojami termostatai leidžia nustatyti skirtingą temperatūrą skirtingoms patalpoms ar laikui. Išmanieji termostatai gali būti išmaniai valdomi per internetą, o zoninis valdymas grupuoja kelis kontūrus į zonas. Tokia sistemos architektūra leidžia sumažinti energijos sąnaudas ir padidinti komfortą.
Kainos aspektai ir ekonomika
Vandens grindų įrengimo kaina priklauso nuo pasirinkto metodo, patalpų ploto ir projekto sudėtingumo. Elektros grindis dažnai įrengiantys kilimėliai kainuoja apie 90-400 eur už m² (medžiagos ir montavimas), o šlapiojo metodo darbas dažnai svyruoja apie 120-300 eur/m² priklausomai nuo regiono ir specifikacijų. Pasirinkus šilumos siurblius oras-vanduo, ilgainiui galima pasiekti didesnį energijos sutaupymą. Bendras įrengimo laikas ir kainos priklauso nuo grindų pagrindo, dangos tipo ir planuojamų zonų skirstymo.
Priežiūra, trikčių šalinimas ir dažniausios klaidos
Dažniausios klaidos susijusios su netinkamu kontūrų ilgiu (virš 100 m), netinkama kolektoriaus vieta, nekokybiškomis jungtimis ar trūkstama oro išleidimo ventiliacija. Taip pat svarbu užtikrinti tinkamą vandens kokybę (demineralizuotą vandenį arba specialių priedų naudojimą) ir reguliariam profilaktiškai patikrinti slėgį bei debitomačius. Nepamirškite apie temperatūrines siūles - jos būtinos dėl betono plėtimosi. Taip pat būtina įrengti hidroizoliaciją vietose, kur grindys bus šlapiose zonoje, pavyzdžiui, voniose ir dušuose.
Šildomų grindų antroji dalis: vonios kambarys ir trumpi praktiniai patarimai

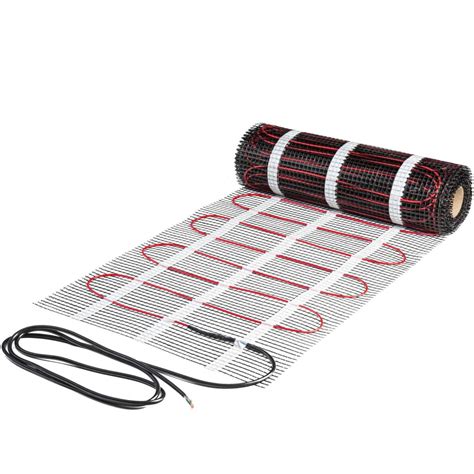

Vonios kambaryje pagrindiniai pasirinkimai - vandeninis arba elektrinis grindinis šildymas. Elektriniai kilimėliai yra greitas sprendimas remontuojant mažas patalpas, o vandens grindys - efektyvus sprendimas didesniuose plotuose. Renkantis dangą, svarbu atkreipti dėmesį į šiluminės varžos reikšmes: keraminių plytelių šiluminė varža yra viena mažesnių, todėl jos dažnai laikomos optimaliu pasirinkimu. Dangos šiluminė laidumo charakteristika lemia, kaip efektyviai veiks sistema.
Ką verta žinoti prieš įrengiant šildomas grindis
Prieš pradėdami, įsitikinkite, kad grindų pagrindas yra stabilus, sausas ir lygus; pasirenkate tinkamą izoliaciją; parenkate tikslų vamzdžių žingsnį ir skersmenį bei užtikrinate tinkamą kolektoriaus vietą. Taip pat apsvarstykite, ar norite automatizuotos valdymo sistemos su išmaniais termostatais ir ar planuojate sujungti grindis su šilumos siurbliu ar kita šilumos šaltinio forma. Šilumos siurblys oras-vanduo yra vienas iš ekonomiškiausių ir populiariausių sprendimų šiuolaikiniuose namuose.
Techniniai duomenys ir trumpa naudinga santrauka
- Grindų paviršiaus temperatūra: 24 °C (optimalu), esant dideliems nuostoliams - iki 27-28 °C.
- Vamzdžio skersmuo: d14-d20, priklausomai nuo patalpos dydžio ir apkrovos.
- Žingsnis tarp vamzdelių: dažnai 10-30 cm.
- Betono sluoksnio storis: apie 30-70 mm, optimalus apie 45 mm.
- Izoliacija: pagrindui - putplastis, papildomai virš grindų - Thermo plokštės.
- Kolektoriai: AFC su automatinio srauto reguliavimu, balanso ir filtravimo sprendimais.
- Valdymas: termostatai kambaryje, reguliavimo mazgai ant kolektoriaus, išmanūs termostatai.
- Kainos: elektrinių kilimėlių kainos apie 90-400 €/m², šlapiųjų sistemų darbai apie 120-300 €/m², priklauso nuo regiono ir specifikacijų.
Trumpas patarimų sąrašas prieš pradedant
- Paskaičiuokite šilumos nuostolius ir parenkite tinkamą dydį kontūrams bei vandens srautams.
- Rinkitės kokybišką kolektorių su AFC ir patikimų gamintojų įrangą.
- Užtikrinkite tinkamą hidroizoliaciją šlapiose zonose.
- Planuokite teisingą temperatūros siūlių išdėstymą ir betono džiūvimo laikus.
- Automatizuokite valdymą: išmanieji termostatai, programavimas, nuotolinis prieinamumas.
