Šiame straipsnyje surinkti ir išdėstyti pagrindiniai reikalavimai, terminai ir praktiniai pavyzdžiai, susiję su vamzdžių, vandentiekio ir kanalizacijos sistemų braižymu bei jų žymėjimu techniniuose brėžiniuose, remiantis galiojančiais standartais ir mokomąja medžiaga.
Techninių gaminių dokumentai: pagrindinės sąvokos
Standarte LST EN ISO 10209:2012 nustatyti ir apibrėžti techninių brėžinių terminai, vartojami visose techninių gaminių dokumentų taikymo srityse. Bendrasis išdėstymo brėžinys - brėžinys, kuriame parodomas konstrukcijų išdėstymas, įskaitant elementų padėtį, žymenis ir dydžius. Detalės brėžinys - brėžinys, kuriame vaizduojama atskira detalė (kurios neįmanoma toliau išardyti) ir visa ją apibūdinanti informacija.
Standartai ir jų reikšmė braižyboje
Standartas - tai normatyvinis techninis dokumentas, pagal kurį nustatomas standartizuojamam objektui taikomų normų, taisyklių, reikalavimų kompleksas. Braižyboje standartizuojami šie elementai: lapų formatai, linijos, šriftas, matmenų žymėjimas, masteliai, vaizdų išdėstymas, pjūvių vaizdavimas ir žymėjimas, sriegių braižymas ir žymėjimas ir t. t. Šiandieniame technikos pasaulyje standartų reikšmė yra labai didelė, ypač keičiantis informacija ne tik vienos šalies viduje, bet ir tarptautiniu mastu.
Brėžinių formatų ir rėmelių reikalavimai
Standartu LST EN ISO 5457:2000/A1:2010 nustatomi techninių brėžinių ir su jais susijusių dokumentų lapų formatai, žymėjimas, orientavimas ir forma. A0-A3 formatų padėtis yra tik horizontali, A4 formato - tik vertikali. Visų formatų lapo pakraščiuose braižomi brėžinio vietą ribojantys rėmeliai. Kairiojoje pusėje turi būti paliekama 20 mm įsegimui naudojama paraštė, įskaitant rėmelį. Visos kitos paraštės - 10 mm pločio. Brėžinio vietą ribojantis rėmelis braižomas plačiąja ištisine linija.
Pagrindinė įrašų lentelė ir dokumentų metažymos
Pagrindinė įrašų lentelė braižoma brėžinio dešiniajame apatiniame kampe pagal reikalavimus, pateiktus LST EN ISO 7200:2005 standarte. Šiame tarptautiniame standarte nustatyta duomenų laukų vieta techninių gaminių dokumentų pagrindinėse įrašų lentelėse ir dokumentų antraštėse. Standarto tikslas - palengvinti dokumentų mainus ir užtikrinti jų suderinamumą, apibrėžiant laukų pavadinimus, jų turinį ir ilgį (ženklų skaičių).
Linijų tipai ir jų taikymas braižyboje
Pagrindines linijas apibūdinančios nuostatos pateiktos LST ISO 128-20:2014 standarte. Mašinų gamybos brėžiniai paprastai braižomi dviejų tipų linijomis: siaurąja ir plačiąja. Linijų pločio santykis - 1:2.
Linijų tipai ir jų taikymas (santrauka):
- Siauroji ištisinė linija - sankirtos menamosios, matmenų, iškeltinės, nuorodų ir išnašų linijos; galimas plotis 0,13-1 mm.
- Plačioji ištisinė linija - matomos briaunos, matomi kontūrai; plotis nuo 0,25 iki 2 mm.
- Siauroji brūkšninė linija - nematomos briaunos, kontūrai; elementų ilgis ir tarpai pagal standartą.
- Siauroji ilgų brūkšnių su taškais linija - ašinių ir simetrijos linijų žymėjimui.
Masteliai ir jų žymėjimas
Mastelis yra brėžinyje pavaizduoto gaminio ir jo tikro dydžio santykis. Pagal LST ISO 5455:2003 nustatyti techninių brėžinių rekomenduojami masteliai ir jų žymėjimas. Rekomenduojami didinimo masteliai: 50:1, 10:1, 5:1, 2:1; tikrasis dydis - 1:1; mažinimo masteliai - 1:2, 1:5, 1:10, 1:20 ir kt.
Matmenų žymėjimas ir tolerancijos
Matmenų žymėjimas detalės brėžinyje yra apdorojimo ir tikrinimo pagrindas gamybos metu. Matmenų lyginamieji standartai skirstomi į projektavimo ir proceso lyginamuosius standartus. Pagrindiniai atskaitos taškai: detalės apatinis paviršius, galinis paviršius, simetrijos plokštuma, ašis ir apskritimo centras. Pagrindiniai matmenys turėtų būti įvedami tiesiai iš pagrindinio atskaitos taško.
Tolerancijos ir tinkamumo sąvoka: tolerancija yra skirtumas tarp maksimalaus ir minimalaus ribinio dydžio. Formos ir padėties tolerancijos (geometrinės tolerancijos) nurodo leistinus formos ir padėties nuokrypius, kurie taip pat yra būtini užtikrinti dalių keičiamumą ir tinkamą surinkimą.

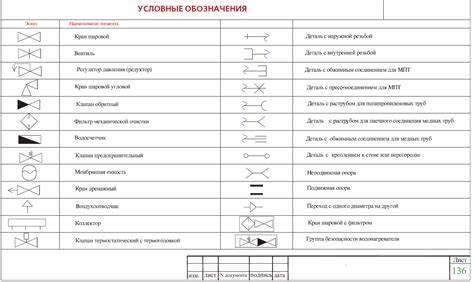

Vamzdžių, vandentiekio ir kanalizacijos simboliai brėžiniuose
Vandentiekio ir kanalizacijos sistemų simboliai brėžiniuose turi būti nurodyti projektuojant įvairius pastatus. Naudojami visuotinai priimti piešimo simboliai, kurie leidžia lengvai perskaityti projektų metmenis. Visus naudojamus scheminius simbolius reglamentuoja GOST ir SNiP dokumentai, draudžiama taikyti kitus simbolius arba juos rodyti neteisingai.
Vandentiekio tinklą žymi simbolis „B“. Vandens tiekimo sistemos pavadinimas yra B0, švariam vandeniui skirti vamzdžiai yra B1, B4 - vanduo pramonės reikmėms. Kanalizacijos komunikacijos prasideda raide „K“: K1 - buitinė drenažo sistema, K2 - kritulių nuotėkio sistema.
Simbolių atvaizdo bruožai
Brėžiniuose naudojami geometriniai simboliai ir raidiniai bei skaitmeniniai ženklai. Žiediniai ženklai su raide rodo specifines atliekų surinkimo dalis (pvz., purvo, dujų ar riebalų gaudyklę). Apskritimo centre esanti raidė nurodo darbo vienetą. Apskritimas be raidės reiškia kasyklą. Yra specialūs simboliai, vaizduojantys santechnikos gaminius: tualetus, dušo kabinas, vonias ir kt., kurių elementai pagal GOST yra nepriklausomi ir negalimi pakeitimai.
Projektavimas ir brėžinių rengimas vandentiekio bei kanalizacijos sistemoms
Projektas turi būti parengtas atidžiai, atsižvelgiant į technines charakteristikas, vietovės geografines savybes, struktūras, prie kurių prijungiama sistema, ir atliekų išvedimo šaltinį. Naudojant įprastus simbolius, inžinierius nustato komunikacijos įvesties ir išvesties vietas bei santechnikos vietą. Brėžiniuose užfiksuotas maksimalus informacijos kiekis: duomenys iš šulinių, šulinių lentelės, specifinės projekto ypatybės ir kt.
Suvirinimo siūlių žymėjimas vamzdžių ir metalinių konstrukcijų brėžiniuose

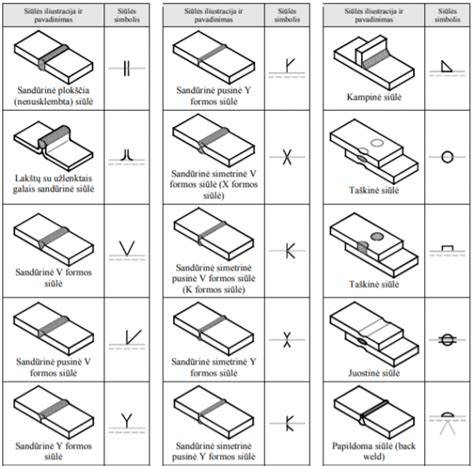

Suvirintų konstrukcijų siūlių žymėjimo standarto LST EN ISO 2553:2014 reikalavimai taikomi suvirinimo siūlių vaizdavimui brėžiniuose. Standarte nurodomos dvi vaizdavimo sistemos A ir B. A sistema pagrįsta dviguba nuorodų linija (ištisinė ir brūkšninė), o B sistema - vienguba nuorodų linija. Brėžiniuose negalima maišyti A ir B sistemų, reikia aiškiai nurodyti, kuri sistema taikoma.
A sistemoje suvirinimo siūlių simboliai žymimi ant ištisinės linijos - tai reiškia, kad suvirinimas atliekamas rodyklės pusėje. Siūlių simboliai ant brūkšninės linijos - reiškia suvirinimą kitoje pusėje. B sistemoje simbolių vieta interpretuojama priešingai pagal viengubos linijos principą, todėl maišymas sukelia klaidų gamyboje.
Siūlės simbolių elementai ir papildoma informacija
Siūlės simbolis turi būti vaizduojamas siauromis linijomis ir gali turėti papildomus simbolius, nurodančius siūlės tipą, ilgį, nominalųjų dydžių parametrus (pvz., a - nominali gerklės storis, z - kojų ilgis) ir kt. Brėžiniuose gali būti nurodyta papildoma informacija apie suvirinimo kvalifikaciją, medžiagas, paviršiaus apdorojimą ir bandymų reikalavimus.
Praktiniai patarimai rengiant vamzdžių brėžinius
- Visada nurodykite naudojamą standartą (pvz., LST EN ISO 2553:2014 A arba B sistema) ir nekeičiant sistemos laikykitės jos taisyklių.
- Naudokite standartizuotus simbolius vandentiekio ir kanalizacijos sistemoms (B, K žymėjimai) - tai užtikrins projekto suprantamumą ir priežiūrą.
- Brėžinyje pateikite maksimalią reikiamą informaciją: šulinių duomenis, prieigų vietas, sujungimų tipus, siūlių parametrus ir papildomas pastabas tail dalyje, jei reikia.
- Užtikrinkite, kad matmenys, atskaitos taškai ir tolerancijos būtų aiškiai nurodyti ir suderinti su gamybos pajėgumais.
- Jei brėžinys rodo suvirinamus mazgus, nurodykite siūlių kokybės ir apdorojimo reikalavimus bei nuorodas į WPS ar kitus gamybinės dokumentacijos elementus.
Pavyzdinė lentelė: dažniausi ženklinimai vamzdynų brėžiniuose
| Ženklas | Reikšmė | Pastaba |
|---|---|---|
| B0 | Pagrindinė vandens tiekimo sistema | Naudojama brėžiniuose kaip bazinė žyma |
| B1 | Švaraus vandens vamzdžiai | Gyvenamųjų patalpų tiekimui |
| B4 | Vanduo pramonės reikmėms | Specialūs pramoniniai tiekimo vamzdynai |
| K1 | Buitinė kanalizacija | Nuotekų surinkimas iš patalpų |
| K2 | Kritulių nuotėkis | Stogo ir buitinių paviršių nuotėkiai |
Apibendrinimas - ką privalu žinoti projektuojant ir žymint vamzdynus brėžiniuose
- Visada naudokite ir nurodykite taikomus standartus (LST EN ISO, ISO, GOST ir kt.), nes jie reglamentuoja simbolius, linijas, mastelius ir įrašų lenteles.
- Naudokite standartizuotus simbolius vandentiekio ir kanalizacijos sistemos elementams, kad užtikrintumėte bendrą suprantamumą ir sumažintumėte klaidų riziką montuojant.
- Aiškiai nurodykite suvirinimo siūlių žymėjimo sistemą (A arba B) ir detaliai apibrėžkite siūlių parametrus bei papildomus reikalavimus.
- Matmenys, atskaitos taškai ir tolerancijos turi būti pateikti taip, kad būtų paprasta gaminti ir tikrinti detales realiomis gamybos sąlygomis.
