Vamzdžių tvirtinimo konsolės tipai ir montavimas

Vamzdžių montavimo standartai yra gairės, kurios nustato, kaip tinkamai suprojektuoti, pagaminti, sumontuoti ir prižiūrėti vamzdynų sistemas. Vienas iš pagrindinių vamzdžių jungiamųjų detalių standartų privalumų yra tai, kad jie padeda išvengti nelaimingų atsitikimų ir traumų.

Vamzdžių jungiamųjų detalių įvairovė ir jų paskirtis

EN 10253 serija apima nerūdijančio plieno ir anglinio plieno sandūrinio suvirinimo vamzdžių jungtis, o EN 10242 standartai - Europos standartus, kurių tikslas užtikrinti kokybę, saugumą ir veikimą. PE vamzdžių jungiamosios detalės reiškia polietileno vamzdžių jungiamąsias detales, kurios gali būti naudojamos su kitų medžiagų vamzdžiais.

Adapteriai: PE jungiamosios detalės su įdėklų arba suspaudžiamų jungčių deriniu viename gale ir slydimo arba sriegio jungtimi kitame, kad būtų lengviau sujungti skirtingo pločio ir skersmens vamzdžius. Alkūnės ir kryžiai (Cross), reduktoriai ir dangteliai: suvokti kaip įprasti komponentai, leidžiantys kurti įvairius vamzdynų tinklus.

• Alkūnės: lenkia vamzdžių tinklus;
• Kryžiai: keturios kryptys;
• Vamzdžių reduktoriai: siaurina vamzdį, koncentriniai laikomi viduryje, ekscentriniai - šiek tiek kitaip;
• Vamzdžių dangteliai: sistemos galas;
• Vamzdžių sujungimai: pilnas, pusiau ir sumažinamas tipai priklausomai nuo poreikio.

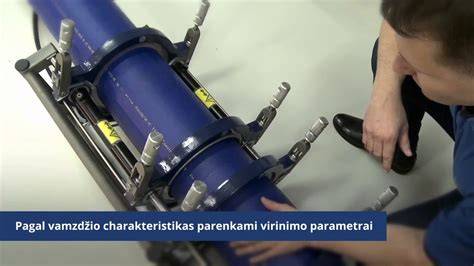

PE sistemas siūlo įvairias jungtis: atsparios korozijai žarnos ir žiedai, rankovės, veržlės ir suspaudimo žiedai. Elektrofuzija ir karšto lydalo jungtys taip pat laikomos efektyviais PE vamzdžių sujungimo metodais.

Medžiagos ir jų savybės

Vamzdžiai iš PE (HDPE ir LDPE) skirti įvairioms taikymo sritims:

• LDPE: mažesnio skersmens (iki 40 mm), plonasienis, dažnai naudojamas laistymo sistemose; atsparus chemikalams, UV spinduliams; gali būti tiesiamas ant žemės arba užkasamas.
• HDPE: tvirtesnis, storasienis, didesnio skersmens (nuo 40 mm); dažnai naudojamas kaip magistraliniai vamzdžiai, iš jų šakojasi laistymo linijos; atsparus chemikalams ir trąšoms; gali būti užkasamas po žeme.

Polietileno savybės užtikrina mažą vandens absorbciją, atsparumą chemijai ir galią atlaikyti tam tikrą temperatūros diapazoną. Taip pat PE jungtys suteikia galimybes greitam diegimui be virinimo ar litavimo, naudojant suspaudimo arba spaudos jungiamuosius elementus.

Montavimo principai ir įrankiai

Norint sumontuoti metalo-plastiko vamzdyną, būtina suprasti dviejų pagrindinių jungiamųjų detalių tipus: suspaudimo armatūrą ir spaudos armatūrą.

1. Suspaudimo armatūra: apkrovama veržle ant vamzdžio iš išorės, įvorė išspaudžiama ir vidinis vamzdelis laikomas arti armatūros. Reikalingas specialus įrankis - žirklės, kalibratorius, reguliuojamas veržliaraktis; užveržimas turi būti tikslus, kad veržlė neturėtų „vaikščioti“ per vamzdį.
2. Spaudos armatūra: dedamas įrankis - preso replės; spaudos įvorė montuojama ant vamzdžio, o rankovis užfiksuojama su įrankiu. Reikia atidžiai patikrinti, ar nėra žiedų ir armoje užsandarinti tarpikliai; užbaigus, spaudimas turi būti vienodas ir patikimas.

Montuojant, svarbu tikrinti žiedinius tarpus, naudojamus tarp rankovių ir korpuso, bei užtikrinti, kad dalys būtų švarios, nes užterštos dalys gali pabloginti jungties kokybę. Reikia užtikrinti, kad jungiamosios detalės atitiktų vamzdžio skersmenį, sienos storį ir montavimo aplinką.

Montavimo įvairovė pagal laikiklius ir tvirtinimus

Vamzdžių laikikliai yra įvairių tipų, skirti skirtingoms montavimo sąlygoms. Dažniausiai jie skirstomi į starterius, standartinius laikiklius, teleskopinius laikiklius, laikiklius su smeigėmis (stiletto) ir laikiklius su kreipiamaisiais. Kiekvienas tipas turi savo taikymo sritį - nuo tvirtinimo prie sienos iki tvirtinimo prie konstrukcijų ir išorinių paviršių.

• Starteris: patvariausias, dažnai dviejų konsolių trikampių konstrukcija su platforma ir rūšiuotomis jungtimomis;
• Standartiniai laikikliai: lengvesni, skirti nustatyti vamzdžio vertimą;
• Teleskopiniai laikikliai: leidžia keisti atstumą nuo žiedo iki sienos;
• Laikiklis su smeigėmis ir laikiklis su kreipiamaisiais
niai: pigesni sprendimai, skirti biudžetinei įrangai arba nestandartiniams paviršiams;

Vamzdžių laikikliai gali būti plastikiniai, metaliniai ar mišrios konstrukcijos; pasirinkimas priklauso nuo aplinkos, temperatūros, drėgmės ir korozijos rizikos.

praktiški patarimai montuojant PE jungtis

PE jungtis montuojama etapais: dalinai išardžius jungtį, įvedama vamzdžio dalis, užmaunama korpuso dalis ir įstumiama kita jungimo dalis pro guminį tarpiklius iki sienelės; tuomet užveržiama korpuso dalis. Pasirinkti įrankiai turi būti skirti to skersmens vamzdžiams, naudojant teisingus gnybtus. Dažnai PE jungtys lūžta dėl per stora veržlė, todėl veržlė turi būti priveržiama tik tiek, kad jungtis būtų sandari, bet nelemtų deformacijos.

Geriausia praktika - naudoti specialias PE jungčių rakto komplektas ir nenaudoti metalinių replėčių, nes tai gali pažeisti tarpiklius ar vamzdį.

Privalumai ir trūkumai

• Nebuvo aptarta visų medžiagų plėtra detaliai, tačiau PE junginiai suteikia greitą montavimą, lengvą priežiūrą ir galimybę virtuoziškai sujungti skirtingas vamzdžių diametrų sekcijas;
• Metalo-plastiko vamzdynai suteikia patvarumą, atsparumą korozijai, ilgaamžiškumą, tačiau jų kaina yra aukštesnė;
• Montavimo metu svarbu laikytis temperatūros, slėgio ir laiko reikalavimų, kad jungtys tarnautų 15-50 metų ar ilgiau;
• Higienos ir priežiūros aspektai: polietilenas gerai toleruoja detoksifikacijas, beveik nekaupia mikroorganizmų;

HVAC, nuotekų ir vandens tiekimo kontekstas

Aliuminio-plastiko vamzdynai, nerūdijančio plieno ar metalo-plastiko deriniai naudojami įvairiose srityse: vandentiekio, šildymo, vėdinimo ir nuotekų sistemose. PE vamzdžiai dažnai naudojami kaip magistraliniai vamzdžiai laistymo arba vandens tiekimo tinkluose, o PE jungtys užtikrina patogų jungimą įvairaus skersmens vamzdžiams.

Veiksmingos priežiūros veiksmų sąrašas

1. Reguliariai tikrinkite jungiamąsias detales dėl nuotėkio ir korozijos požymių;
2. Prireikus sutepkite arba patikrinkite tarpiklius;
3. Periodiškai plaukite vamzdyną nuo apnašų ir užsikimšimų;
4. Laikykitės temperatūros ir slėgio reikalavimų;
5. Laikykite jungiamąsias dalis švarias ir apsaugotas nuo mechaninių pažeidimų;
6. Prireikus atlikite patikrinimą ir bandymą po įrengimo;
7. Su asmenine pagalba galite įsigyti PE jungtis ir įrankius; visada laikykitės gamintojo instrukcijų.

Patikimumo ir ilgaamžiškumo nauda

Pagal asociacijų rekomendacijas, metalo-plastiko vamzdynų pranašumai apima greitą montavimą be virinimo, lengvą remontą, galimybę prijungti papildomus įrenginius, mažą svorį ir atsparumą korozijai. Ilgas tarnavimo laikas (dažnai 15-50 metų, o kartais iki 70-100 metų) užtikrinamas laikantis geriausių praktikos ir techninių reikalavimų. Vamzdynų skersmuo dažnai svyruoja nuo 16 iki 63 mm, tačiau vidaus instaliacijai rekomenduojamas 32 mm skersmuo.

Išvados ir naudingos nuorodos

Šio straipsnio tikslas - apžvelgti vamzdžių tvirtinimo konsolės tipų įvairovę ir montavimo principus, pateikti praktinių nurodymų bei pagrindines sąvokas apie PE jungtis. Remiantis pateiktais duomenimis, galite sėkmingai rinktis jungiamuosius elementus, įrankius ir laikiklius savo sistemai, o laikantis taisyklių - užtikrinti patikimą ir ilgaamžį vamzdynų įrengimą.

Techniniai priedai ir pavyzdžiai

Čia pateikiamos tipinės rekomendacijos dėl jungiamųjų detalių pasirinkimo: jungčių skersmens atitikimas vamzdžio skersmeniui ir sienos storio įvertinimas, o taip pat - patikrinta procedūra patikimai jungčiai. Pavyzdžiui, PE jungčių montavimas: išardyti sujungimą, įstatyti korpusą ant vamzdžio, užspausti tarpiklius, priveržti korpusą ir užbaigti jungtį su užveržimu tarpikliuose.

Dar vienas svarbus aspektas - laikiklių įvairovė: starteriai, standartiniai laikikliai, teleskopiniai laikikliai, kreipiamieji laikikliai ir laikikliai su smeigėmis; viskas sukurta tam, kad vamzdynas atitiktų skirtingas konstrukcines sąlygas ir užtikrintų saugų bei stabilų tvirtinimą.
