vamzdžių tvirtinimo detalių rūšys ir paskirtis

Šiame straipsnyje aprašomos pagrindinės vamzdžių jungiamosios detalės, jų paskirtis, veikimo principai ir taikymo sritys. Pateikiama išsami informacija apie alkūnes, tees, reduktorius, movas, jungtis, dangtelius, vožtuvus ir kitas svarbias detales, kurios užtikrina saugų ir patikimą vamzdynų darbą.

Kas yra vamzdžių jungiamosios detalės?

Jungiamosios detalės yra mechaninė įranga, kuri sujungia arba tvirtina du ar daugiau vamzdžių ar įrangos dalių. Jos gali būti įvairių tipų: alkūnės, trišakiai, movos, jungtys, dangteliai, flanšai, vožtuvai ir kt. Šios dalys dažnai gaminamos iš kaltinio metalo arba plieno, o kai kurios iš jų gali būti skirstomos į koncentriškus arba ekscentrinius tipus priklausomai nuo jų vidinių ar išorinių bruožų.

Alkūnės

Alkūnės naudojamos pakeisti vamzdžio kryptį. Dažniausiai jos būna 90°, 45° arba kitų laipsnių kampų. Yra ilgo spindulio (1,5D) ir trumpovo spindulio (1D) alkūnių tipų. Ilgo spindulio alkūnės sklandžiai keičia kryptį su mažesniais slėgio nuostoliais, bet joms reikia daugiau vietos. Trumpojo spindulio alkūnės tinka ribotoje erdvėje, bet turi didesnį slėgio kritimą dėl staigaus srauto pasikeitimo. Sumažinimo alkūnės keičia tiek kryptį, tiek vamzdžio dydį, mažindamos jungčių skaičių ir srauto nuostolius.

Vamzdžių Tee

Vamzdynuose Tee naudojamas skysčiui paskirstyti arba surinkti. Yra Equal/ Straight Tee ir Reducing/ Unequal Tee. Equal Tee šakos skersmuo vienodas su vamzdžio skersmeniu, o reducing Tee turi mažesnį šakos skersmenį. Wye Tee (Lateral) turi šaką 45° kampu, sumažindamas srauto turbulenciją. Flanšai ir kitos jungtys dažnai dera su Tee formos jungiamosiomis detalėmis.

Jungtys ir jungiamieji elementai

Jungtys yra alternatyva suvirinimo jungtims didesniems arba trumpesniems vamzdynams. Jos gali būti srieginės arba lizdinės suvirinimo (sujungimo) formos. Sąjungoje yra trys dalys: veržlė, moteriškas galas ir vyriškas galas. Junginiai užtikrina sandarumą ir lengvą atsukimą bei demontavimą.

Movos, reduktoriai ir adapteriai

Mova yra naudojama jungti vamzdžius ir užkirsti kelią nuotėkiams. Yra trijų tipų movos: pilnas jungtis, pusiau sukabinimas ir jungimo sumažinimas. Reduktoriai keičia vamzdžio dydį bei centralinės linijos išlaikymą. Koncentrinis reduktorius išlaiko vidurio liniją, o ekscentrinis reduktorius turi centrą skirtingoje ašyje, palaikant vamzdių dugną (BOP). Adapteriai ir kištukai jungia skirtingų dydžių arba plieninių ir plastiko vamzdžių segmentus.

Ilgųjų lenkimų ir speneliai

Ilgio spindulio lenkimas sumažina slėgio kritimą transportuojant skystį, o dažniausiai naudojami 3D ir 5D lenkimai. Speneliai (stub tubes) yra trumpi vamzdžiai su išoriniu sriegio galu arba abi puses srieginės dalys; jie naudojami prijungti kitoms detalėms arba įrangai.

Flanšai, dangteliai ir stubūrai

Flanšai naudojami sujungti vamzdynus, vožtuvus, įrangą ir kitus komponentus, užtikrinant tvirtą jungtį ir galimybę išardyti dalis. Dangteliai uždaro vamzdžio galą, naudojami aklavietėse ar būsimiems jungtims paruošimo sąlygoms. Stuburo galai (stub end) įtvirtinami su flanšu ir laikomi pagal ASME B16.9 standartus.

Lizdinės suvirinimo ir srieginės jungiamosios detalės

Lizdinės suvirinimo ir srieginės jungiamosios detalės klasifikuojamos pagal jų slėgio ir temperatūros klasę: 2000, 3000, 6000 ir 9000 klasių. Lizdinės ir srieginės jungiamosios detalės naudojamos mažo skersmens ir žemo slėgio vamzdynams. Lizdinės suvirinimo alkūnės ir kryžiai yra svarbūs jungčių variantai, užtikrinantys tvirtą jungtį.

Kniedės ir kaiščiai

Kniedės užtikrina pastovų jungimą, o kaiščiai tikslų išlygiavimą ir patikimą laikymą. Kietos kniedės turi tvirtą veleną ir galvutę, o pop-kniedės (aklinos) tinka situacijoms, kai reikia pritvirtinti tik vieną jungtį. Vamzdinės kniedės turi dalinę skylę. Yra ir specializuotos kniedės, pavyzdžiui, R tipo ar vėduoklės formos, kurios pritaikytos specifiniams poreikiams. Kaiščiai gali būti cilindriniai, elastiniai (spyruokliniai) ir turi apsaugines žiedų formas (vidinius ar išorinius žiedus).

Poveržlės ir laikikliai

Poveržlės paskirsto apkrovą, sumažina trintį ir veikia kaip tarpinė tarp varžtų ir veržlių. Laikikliai (vamzdžių laikikliai) gali būti plieniniai arba plastikiniai, dažnai su guma (PPL) slopinanti vibraciją. Jie gali būti montuojami horizontaliai ar vertikaliai, turėti tarpiklius ir būti skirti skirtingiems vamzdžių skersmenims. Guminiai laikikliai sumažina triukšmą ir vibracijas; nerūdijančio plieno arba cinkuotos versijos dažnai pasirenkamos drėgnoms ar korozinėms aplinkoms.

Tinkamas tvirtinimo detalių pasirinkimas

Renkantis tvirtinimo detales svarbiausia įvertinti tikslų paskirtį, vamzdžio skersmenį, medžiagą ir darbo sąlygas (slėgį, temperatūrą, koroziją). Svarbu atsižvelgti į kokybę, atitikimą standartams ir suderinamumą su kitomis detalėmis. Kaiščiai, movos ir laikikliai turi būti parinkti pagal vamzdžio skersmenį bei montavimo vietą. Tvirtinimo detalių gamintojai dažnai nurodo specifikacijas pagal įvairias apkrovas ir aplinkos sąlygas.

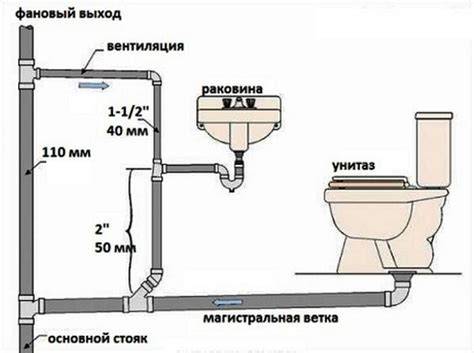

Santrauka apie pagrindines detales

Alkūnės keičia vamzdžio kryptį, dažnai 90° ir 45°. Tee jungtys dalija srautą arba sujungia skirtingus vamzdynus. Reduktoriai keičia dydį ir išlaiko centrinę liniją. Movos yra pagrindinės jungtys, sujungiančios vamzdžius arba skirstančios srautą. Flanšai užtikrina patvarų sujungimą su atmintimi. Lizdinės ir srieginės jungiamųjų detalių klasifikacijos priklauso nuo naudojamų antgalių ir slėgio klasės. Kniedės ir kaiščiai suteikia papildomą tvirtumą ir tikslią išlygiavimą. Laikikliai ir tarpikliai apsaugo nuo vibracijų ir nusidėvėjimo, o poveržlės tolygina apkrovą.

Plastikinių vamzdžių sistemos taip pat naudoja presuojamas fasonines dalis, laikiklius ir tvirtinimus, kurie užtikrina sandarumą ir ilgaamžiškumą. Plieniniai spaustuvai dažnai laikomi patvaresniais, tačiau reikalauja apsaugos nuo korozijos, o plastikiniai spaustuvai suteikia elastingumo ir vibracijų slopinimo galimybes. Svarbu tinkamai išsirinkti kaiščius ir laikiklius, atsižvelgiant į medžiagą, apkrovą ir aplinką.

Kompleksinėje vamzdynų sistemoje tvirtinimo detalės yra būtinos: jos sujungia, laiko ir stabilizuoja įvairias konstrukcijas, užtikrina sandarumą ir ilgaamžiškumą. Mūsų gamyklos pajėgumai, ekspertų patarimai ir kokybiškos medžiagos leidžia sukurti patikimus sprendimus tiek namų, tiek pramoninių sistemų poreikiams.
