Šio straipsnio tikslas - išsamiai apžvelgti dažniausiai naudojamus plieninių vamzdžių konstrukcijų sujungimo būdus, apžvelgti jų paskirtį, taikymo sritis ir pagrindines charakteristikas. Pateikiama informacija paremta plataus spektro šaltinių aprašymais apie srieginį, flanšinį, suvirinimo, griovelinę, įvorės, presavimo, karšto lydalo, kištukinę ir kitas jungtis.
Srieginė jungtis
Srieginė jungtis atliekama naudojant sriegines plieninių vamzdžių jungtis. Cinkuoto plieno vamzdžiai su skersmeniu iki 100 mm dažnai jungiasi sriegiais, taip pat sriegiai taikomi plieniniams-plastikiniams kompozitiniams vamzdžiams. Cinkuoto sluoksnio paviršius ir atviros sriegimo dalys, kurios pažeidžiamos sriegiant, turi būti apdorotos antikorozine medžiaga. Sujungimui naudojami flanšai arba specialios jungiamosios detalės. Suvirinimo siūlės tarp cinkuoto plieno vamzdžių ir flanšų turi būti antrinei cinkuotai arba antikorozinei apsaugai.

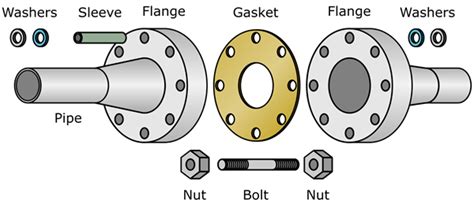

Flanšinė jungtis
Flanšinės jungtys naudojamos didesnio skersmens vamzdžiams. Jos dažniausiai taikomos magistraliniuose vamzdynuose vožtuvams, atbuliniams vožtuvams, vandens skaitikliams ir siurbliams bei vamzdžių dalims, kurias reikia dažnai išmontuoti ar prižiūrėti. Jei cinkuotas vamzdis sujungiama suvirinant arba flanšu, sujungimo vietoje būtina atlikti antrinį cinkavimą arba antikorozinę apsaugą.

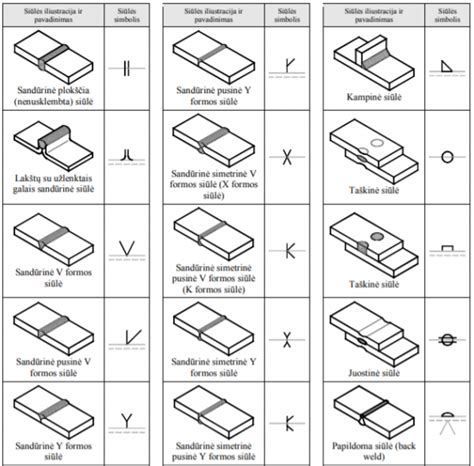

Suvirinimas
Suvirinimas tinka necinkuoto plieno vamzdžiams ir dažnai naudojamas potinkiniams bei didesnio skersmens vamzdynams aukštybiniuose pastatuose. Variniai vamzdžiai taip pat gali būti sujungti specialiomis jungtimis arba suvirinant. Kai vamzdžio skersmuo mažesnis nei 22 mm, būtina naudoti lizdą arba movą; lizdas turi būti įrengtas kryptimi į terpės srauto plėtimą. Vamzdžių sujungimui naudojami įvairūs suvirinimo tipai (gasinis, TIG, MIG, MAG arba MMA), o šią operaciją turėtų atlikti kvalifikuoti specialistai.
Griovelio jungtis (spaustuvų jungtis)
Griovelinė jungtis gali būti taikoma cinkuoto plieno vamzdžiams, kurių skersmuo didesnis arba lygus 100 mm, įvairiose sistemose nuo gaisrinių vandens iki oro kondicionavimo ir lietaus vandens. Ji pasižymi paprastu veikimu, nekinta pradinių vamzdynų charakteristikų ir užtikrina gerą sistemos stabilumą bei lengvą priežiūrą.
Įvorė (gnybtų) jungtis
Aliuminio ir plastiko kompozitiniai vamzdžiai dažnai jungiasi įvorėmis su srieginėmis movomis: uždedama veržlė ant vamzdžio galo, įkeliama vidinė šerdis ir veržliarakčiu priveržiama jungiamoji detalė. Taip pat variniai vamzdžiai gali būti sujungti srieginiais antgaliais.
Presuojamos jungtys
Nerūdijančiojo plieno presuojamos jungtys keičia tradicines sriegimo, suvirinimo ir klijavimo technologijas. Vamzdžiai sujungiami presuojant antgalį specialiais įrankiais, užtikrinant sandarumą ir tvirtumą. Tai užtikrina patogų montavimą, patikimą ryšį ir ekonomišką statybos procesą.
Karšto lydalo jungtis
PPR vamzdžių jungiamajam būdu naudojamas karšto lydalo aparatas karšto lydalo sujungimui. Ši technologija užtikrina tvirtą, sandarią jungtį, tinkamą įvairioms sritims, kur reikia greito ir patikimo sujungimo.
Lizdų jungtis
Lizdinės jungtys naudojamos ketaus vamzdžiams ir jungiamoms detalėms vandens tiekimui ir drenažui. Yra dviejų tipų: lankstus ir standus. Lankstus tipas sandarinamas guminiu žiedu, standus - asbestcemenčiu arba plečiamu užpildu. Žymiai svarbus plombavimas bei tinkama montavimo technika.
Kiti svarbūs jungčių aspektai
Didelio skersmens vamzdžiams dažnai taikomos prijuostės jungtys, o mažesniems - lipnosios arba gyvos jungtys. Kai dujotiekis kerta kanalizaciją ar kitus vamzdynus, dažnai naudojami metaliniai vamzdžiai. Šiuo metu plastikiniai vamzdžiai ir metaliniai vamzdžiai dažnai jungiasi ir flanšais, o vožtuvų ir dujotiekio jungtys vis dar dažnai yra flanšinės.
HDPE vamzdžių sujungimas
Didelio tankio polietileno (HDPE) vamzdžiai plačiai naudojami dėl jų stiprumo, cheminio atsparumo ir ilgaamžiškumo. HDPE prijungimai su kitomis medžiagomis gali būti pasiekti karšto lydalo suvirinimu, elektrofuziniu suvirinimu, elastomeriniais sandarinimo žiedais ir flanšinėmis jungtimis. Pasirinkimas priklauso nuo paskirties, skersmens ir jungiamos medžiagos.
Kanalizacijos ir vamzdynų renovacijos metodai
Kanalizacijos vamzdžių jungčių ypatybės apima ketaus, PVC, HDPE ar polipropileno vamzdžius. Cementinis ar besiplečiančio cemento skiedinys dažnai naudojamas ketaus vamzdžių sujungimui, lizdas leidžia sujungti du vamzdžius, o sandarinimui taikomi sandarikliai ir cementas. PVC, HDPE ir polipropileno vamzdžiams dažnai naudojami gumuoti žiedai lizduose arba klijavimo metodai. Prieš montavimą būtina paruošti lizdą, nuvalyti guminį žiedą ir patikrinti kokybę.
Testavimas ir kokybės kontrolė
- Vamzdžių sistemos kokybė priklauso nuo teisingo jungčių parinkimo ir atliekamo sujungimo proceso.
- Klojimo metu būtina užtikrinti sandarumą ir atsparumą cheminėms apkrokoms.
- Montavimo etapas turi būti atliktas laikantis SPECIFIKACIJŲ, kad būtų išvengta avarinės žalos ir ilgaamžiškumo.
