Metinė skala ir sriegio tipai lemia, kaip skaičiuojami ir pažymimi vamzdžių sriegiai bei jų matmenys. Metrinis sriegis žymimas raide M ir visų matmenų nurodymai vyksta milimetrais. Pavyzdys M10 x 1,5 reiškia, kad išorinis skersmuo yra 10 mm, o tarpas tarp vijų - 1,5 mm. Sriegių atpažinimas paprastas, nes metriniai sriegiai visuomet žymimi raide M. Dėl to metriniai sriegiai dažniausiai pasirenkami hidraulikoje, automobilių pramonėje, pramonės įrengimuose ir buitinėje technikoje.
Kuo metriniai sriegiai skiriasi nuo colinių?
Coliniai sriegiai matuojami coliais ir vijų skaičiumi per colį. Vamzdžių ir sriegių skersmenys dažnai žymimi coliais, tačiau tikrasis vamzdžio dydis dažnai didesnis už vardinį. Šio skirtumo kontekste metriniai sriegiai yra milimetruose, o coliniai - coliuose. Tarp jų taip pat skiriasi ženklinimo tradicija: metriniuose sriegiuose dominuoja M, o coliniuose - koliai ir TPI (Threads Per Inch).
Lyginant konstrukcinius aspektus, šiandien naudojami standartai apima tokias sistemas: metriniai ISO/DIN sriegiai, BSP/G (G - cilindriniai, DIN ISO 228), NPT (National Pipe Taper) ir PT (Pipe Thread). NPT - 60° kūginiai sriegiai, paplitę Šiaurės Amerikoje; PT - 55° kūginiai sriegiai, dažnai Europoje ir Tautų Sandraugoje; BSP/G - cilindriniai ir kūginiai sriegiai pagal DIN ISO 228.
Metiniai sriegiai (M) vs BSP/G, NPT, PT sriegiai
- Metiniai sriegiai (DIN ISO 13) žymimi M + vardinis skersmuo (pvz., M12 × 1,75).
- BSP/G sriegiai (DIN ISO 228) turi cilindrinį G variantą ir kūginį R/BSPT variantą; žymėjimas gali būti G 1/2", G 1/4" ir pan.
- NPT sriegiai (ANSI B1.20.1) - amerikietiško kūginio profilio, žymėjimas kaip NPT 1/2", NPT 3/4" ir kt.
Taip pat svarbu suprasti, kad kai kurių srieginių sistemų matmenys ir kampai skiriasi: metriniai sriegiai - 60° kampas, NPT - 60° kūginis, BSP - 55° kūginis ar cilindrinis. Be to, įprasta, kad 1/4", 1/2" ir 1/8" ženklai nurodo vamzdžio skersmenį coliais, o sriegio žingsniai - mm (metriniai) arba TPI (Coliniai).
Kodėl ir kada naudoti metrinį sriegį?
- Milimetrinė sistema plačiai paplitusi Europoje, todėl daug brėžinių ir įrankių standartų ją numato.
- Dažniausiai pasirenkami metriniai sriegiai hidraulikoje, automobilių pramonėje, pramonės įrenginiuose ir buitinėje technikoje dėl atsparumo ir tarpusavio keičiamumo su kitais standartais.
- Dar vienas privalumas - lengvesnis importuotų dalių tiekimas, kai laikomasi vieningos metrinių sriegų sistemos.
Vamzdžių sriegių dydžiai ir jų konvertavimas

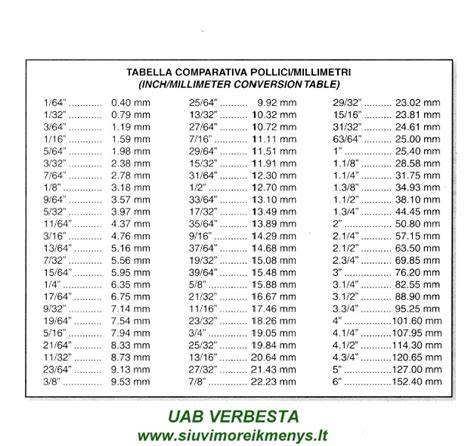

1 colis yra 2,54 cm arba 25,4 mm. Jei jums reikia konvertuoti colius į centimetrus, kartais užtenka žinoti, kad 1 colio (") yra 2,54 cm. Pavyzdžiui, 50 colių įstrižainė yra 127 cm (50 × 2,54 cm). Tinka įrankiai matmenų konvertavimui, kai reikia išsiaiškinti cm skaičiai iš colių ilgių.
Stipriausia mintis - kuriuos sriegio dydžius naudoti: metriniai sriegiai žymimi M, o coliniai - coliais. Vamzdžių sriegiai pagal ISO/DIN standartus apima M, BSP/G, NPT ir PT sprendimus. Pavyzdžiai iš lentelių:
| Sriegis | Išorinis Ø (mm) | Žingsnis P (mm) | Gręžinys (mm) |
|---|---|---|---|
| M12 | 12 | 1,75 | 10,25 |
| M16 | 16 | 2,0 | 14,0 |
| M20 | 20 | 2,5 | 18,0 |
BSP / G sriegiai (DIN ISO 228) taip pat turi atskirus dydžių pavyzdžius: G 1/4", G 1/2", G 3/4" ir pan. NPT sriegiai (ANSI B1.20.1) pateikiami su atitinkamais kolinių dydžių ženklais NPT 1/4", NPT 1/2" ir pan. Taip pat yra ZG (vamzdžio kūginis sriegis) ir RC (kūginis vidinis sriegis) variantai tam tikroms jungtims.

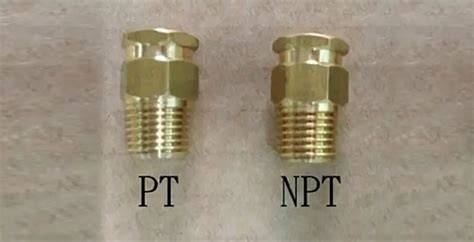

Be to, gaminant ir naudojant nerūdijančio plieno komponentus, dažnai pasitaiko tiek PT, tiek NPT sriegiai. NPT yra amerikietiškas standartas, o PT naudojamas europinėse ir sandraugos sistemose, su 1:16 kreivės jägimu.
Trumpas praktinių klausimų vadovas
- Kaip atskirti G ir NPT sriegį? G sriegiai yra cilindriniai (lygiagrečiai), NPT - kūginiai (susiaurėjimo forma).
- Koks gręžinio skersmuo reikalingas M10 sriegyje? Standartinis gręžinys - 8,5 mm.
- Ar Karuselė tiekia srieginius fittingus? Taip, nerūdijančio plieno fitingų asortimentas apima G ir metrinius sriegius, taip pat PT ir NPT.
Žymėjimo ypatybės ir praktiniai patarimai
Vamzdžių sriegiai žymimi su skirtingais kilmės ir kampų žymenimis. Pavyzdžiui, ZG rodo kūginį vamzdžio sriegį, kuris turi būti suderintas su tinkamu jungties tipu. Remiantis nacionaliniais standartais, skaitmeniniai dydžiai gali būti pateikti kaip ZG 3/4", kur 3/4" - colių ženklas, o 〝 (colių simbolis) nurodo atitinkamą dydį. Paprastai 1 colio ženklas atitinka 8 taškus, o 3/4 colio - 6 taškus.
Vamzdžių sriegiai taip pat gali būti reikalingi konkretiems sąrankoms - pavyzdžiui, kūginiai sriegiai dažnai naudojami vandens vamzdynuose (G) ar dujų linijose, o cilindriniai - bandant uždaryti siūlinius jungtis be sandariklių. Kampo ir dantų formos taip pat skirtos skirtingoms užduotims; metriniai sriegiai dažnai išlaiko 60° kampą, o kai kurie amerikietiški ar britiški sriegiai turi 55° kampą arba kitokį standartą.
Norėdami greitai konvertuoti colių į centimetrus, prisiminkite: 1 colis = 2,54 cm. Žemiau pateikta santraukos lentelė padeda suprasti dažniausiai naudojamus sriegio tipus ir jų matmenis.
