ASME B 36.10 ir kitos standartinės nuorodos pateikia platų informaciją apie vamzdžių dydžius, sienelių storį ir svorius. Pramoninėje praktikoje vamzdis gali būti žymimas skirtingais grafiko ar svorio sistemomis priklausomai nuo tipo - standartiniam vamzdžiui naudojamas skaičiuojamas OD (išorinis skersmuo) ir dydžio apibūdinimas, o OCTG vamzdžiams - atskirai pagal svorį vienai pėdai. Tuo pačiu sienų storis nurodomas pagal grafiko lenteles, kurios skiriasi tarp standartinio, suvirinto ar besiūlio vamzdžio.
Vamzdžio svoris: kaip jis skaičiuojamas ir ką reiškia tikrovėje
Vamzdžio svoris matuojamas svarais už pėdą (lb/ft) arba kilogramais per metrą. Reikėtų atsiminti, kad ANSI dydžių lentelės nurodo „teorinį“ svorį, o faktinis svoris priklauso nuo gaminio tolerancijų. Formulė plieninio vamzdžio svoriui apskaičiuoti dažnai išreiškiama kaip W = [{OD - WT} × WT] × 10.69, kur OD - išorinis skersmuo, WT - sienos storis. Šie parametrai padeda įvertinti slėgio atlaiką ir transportavimo sąnaudas.
Vamzdžių gamyba: nuo suvirinimų iki besiūlių sprendimų
Plieniniai vamzdžiai skirstomi į dvi pagrindines kategorijas: suvirintas vamzdis ir besiūlis vamzdis. Yra keturi pagrindiniai gamybos būdai: krosnies suvirinimas (FW), elektros varžos suvirinimas (ERW), panardintas lanko suvirinimas (SAW, taip pat DSAW) ir besiūlis (SMLS). ERW vamzdis gaminamas iš plokščių metalų ir identifikuojamas kaip „ERW“ vamzdis. Paprastai ERW vamzdžiai naudojami atitinkamose ASME/ASTM specifikacijose (pvz., A 53, A 135, API 5 L). Besiūliai vamzdžiai gaminami be ilginų siūlių ir dažnai pasitelkiami slėginiams vamzdynams. Pavyzdžiui, A 106 B - dažniausiai naudojama besiūlio vamzdžio specifikacija.
Besiūliai vamzdžiai: pagrindiniai gamybos metodai
Yra du pagrindiniai besiūlių vamzdžių gamybos būdai: karštojo rotacinio auskarų vėrimo (hot spinning) ir ekstruzijos metodas. Karštojo auskarų vėrimo procesas - dominuojantis besiūlių vamzdžių gamybos būdas. Karšti ruošiniai verčiami per šerdį arba pradurtą kaištį, kad susidarytų skylė ir formuojami besiūliai cilindrai. Ekstruzijos procese karšti ruošiniai formuojami iš plieno ruošinių naudojant štampus ir šerdis formavimo metu. Baigiamasis darbas apima tiesinimą, patikrinimą ir hidrostatinį tikrinimą.
Vamzdžių galai ir vadinamieji tvarkaraščiai

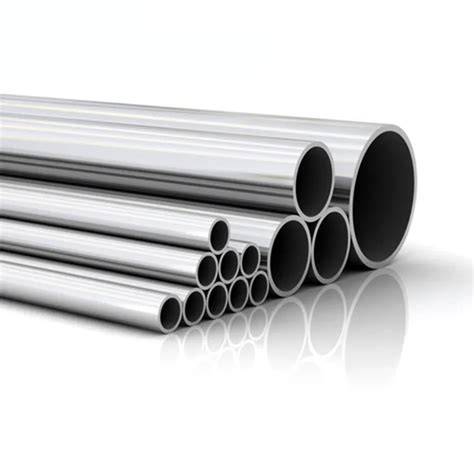

Vamzdžiams dažnai taikomi standartinių grafiko (schedule) žymėjimai. Skirtingos grafiko sistemos nesutampa tarp anglinio plieno ir nerūdijančio plieno vamzdžių, todėl būtina tiksliai patikrinti schemą prieš užsakant. Nerūdijančio plieno vamzdžiai dažnai naudojami grafiko 10, 40 ar 80 serijose, o grafikai gali nesutapti su anglinio plieno grafiku. Sriegių ir movų jungčių standartus taip pat galima rasti įvairiose specifikacijose (pvz., BSP/BSPT, vidiniai ir išoriniai sriegiai).
Dydžių įvairovė ir praktiniai patarimai
Vamzdžiai parduodami SRL (vieno atsitiktinio ilgio) arba DRL (dvigubo atsitiktinio ilgio). SRL vamzdžiai dažnai būna nuo 17 iki 24 pėdų ilgio, DRL - 37-44 pėdų ilgio. Svarbu žinoti, kad 10 colių ir didesni vamzdžiai gali būti nurodomi skirtingai nei jų grafiko numeriai; todėl reikia patikrinti schemą, kad įsitikintumėte, jog gaunate tinkamo sienelės storio vamzdį. Nerūdijančio plieno vamzdžiai dažnai žymimi grafiku 10, 40 ar 80, su specifinacijomis A 312, A 358 ir pan.
Medžiagų parinktys ir svorių įtaka projektui
Stiprinkime pažymėjimą: plieniniai vamzdžiai gali būti nerūdijančiojo plieno arba anglinio plieno, suvirinti arba besiūliai, o jų svoriai ir sienelių storis lemia atsparumą korozijai, mechaninį stiprumą ir pritaikymo sritis. Nerūdijančio plieno vamzdžių privalumai - didesnė atsparumas korozijai ir galimybė kurti plonesnes sienas be prarasto mechaninio vientisumo; tai leidžia naudoti SCH (schedule) 5, SCH 10 ir pan. Be to, suvirinimas dažnai pašalina sriegimo poreikį, o dangos (pvz., cinko, epoksidinės) suteikia papildomą apsaugą.
Montavimo ir sandarinimo aspektyvai PVC-U, HDPE, PPR vamzdžiams
PVC-U plastikiniai vamzdžiai naudojami šalto vandens tiekimui ir jų jungtys klijuojamos specialiai paruoštais klijais. Techninės specifikacijos rodo aukštą atsparumą korozijai, mažą šilumos laidumą ir patvarias jungtis, kurios gali tarnauti apie 50 metų. Reikšminga nuostatė - prieš klijuojant būtina nuvalyti paviršius, sušildyti iki 0°C, užtikrinti tinkamą klijų storį ir laikytis įrankių bei tepalų naudojimo instrukcijų. Tam tikrais atvejais šie vamzdžiai gali būti sujungti su įmovomis naudojant silikoninius tepalus ir lanksčių guminių tarpiklius.

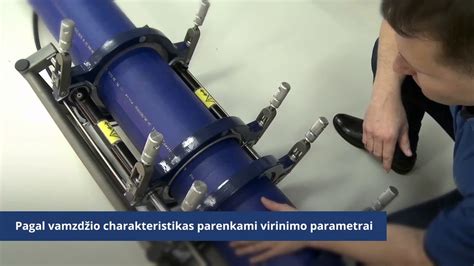

HDPE vamzdžiai - dar vienas populiarus pasirinkimas, siųsdamas slėginį vandenį ar dujas. Jie gali būti tiesūs arba ritinėse, o sujungimai atliekami su virinimu arba elektromovomis. SDR ir PN klasės nurodo slėgio ir sienelės storio santykį. Lietuvoje laikomasi LST EN 12201-2:2011+A1:2013, LST CEN/TS 12201-7:2004 ir LST EN 13244-2:2002, o gamintojas turi ISO 9001:2008 sertifikatą. Svarbu suvokti, kad karštosiose temperatūrose HDPE vamzdžiai gali ištempti arba susitraukti, todėl planuojant jų transportavimą bei sandėliavimą reikia atsižvelgti į temperatūros svyravimus.

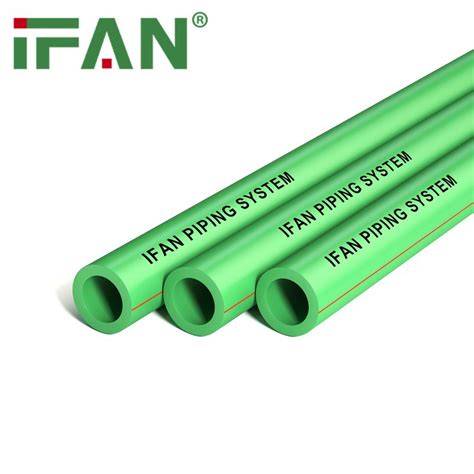

Lituojami PPR vamzdžiai - dar vienas stabilus sprendimas, ypač šalto ir karšto vandens sistemoms. Pagal polipropileną, šie vamzdžiai pasižymi atsparumu temperatūros pokyčiams ir ilgaamžiškumu. Jie puikiai tinka ekonominiams, tvirtiems ir lengvai prižiūrimiems sprendimams, kai reikia užtikrinti saugų vandens tiekimą ir patikimą veikimą.
Vamzdžių identifikavimas ir žymėjimas
Vamzdžių žymėjimas dažnai apima tiek spalvinius trafaretus, tiek antspauduotą žymėjimą ant vamzdžio arba pritvirtintą etiketę. Laboratoriniai bei pramoniniai standartai (ASTM, API) nustato žymėjimo ir matmenų laikymąsi, kuris užtikrina teisingą pasirinkimą ir tarpusavio suderinamumą projektų metu.
Vamzdžių ilgių ir matmenų praktika
Pagal praktinį naudojimą, vamzdžiai dažnai tiekiami SRL arba DRL. SRL - 17-24 pėdų ilgioųjų, DRL - 37-44 pėdų ilgio. Dydžių įvairovė ir tvarkaraščiai reikalauja tikslumo, ypač kai kalbama apie didelius skersmenis ir sienelės storį. SEN ir BES klasių pasirinkimas priklauso nuo naudojimo paskirties: nuotekų sistemoms dažnai tinka monolitiniai arba daugiasluoksniai PVC vamzdžiai, o slėginėms linijoms - HDPE ar nerūdijančio plieno sprendimai.
Kelios praktinės įžvalgos projektuotojams
- Prieš užsakant vamzdžius, visada patikrinkite schemą (grafiką), kad įsitikintumėte, jog gaunate tinkamo sienelės storio vamzdį.
- Pasirinkdami grafiko seriją, atsižvelkite į tikrąjį taikymo pobūdį ir aplinkos sąlygas (korozijos riziką, temperatūrą, slėgį).
- Darant užsakymą dėl nerūdijančio plieno vamzdžių, įsitikinkite, ar pasirenkama tiksliai A 312 arba A 358 serija, priklausomai nuo tipo (suvirintas ar besiūlis).
- Naudokitės tik sertifikuotų gamintojų produkcija ir atitinkamomis ISO/ASTM standartų specifikacijomis, kad užtikrintumėte kokybę ir tarpusavio suderinamumą.
Vamzdynų medžiagų specifikacijos instruktažas (vamzdynų klasė / vamzdynų specifikacija)
Naudingi duomenys ir santraukos
Vamzdžių parinkimo monograma apima tiek dydžio (OD/ID), tiek sienos storio, tiek svorio vertinimus. Grafiko pasirinkimas priklauso nuo vamzdžio tipo (anglinis, nerūdijantis plienas, PVC, HDPE arba PPR) ir taikymo. Sertifikatai, tokie kaip ASTM, API, EN, LST, užtikrina, kad vamzdis atitiktų reikalaujamus standartus ir būtų tinkamas naudoti konkrečioje įrangoje ar pramonės sektoriuje.
Santrauka ir praktiniai patarimai
Kai atliekate vamzdžių pasirinkimą, svarbiausia - patikrinti schemą, įvertinti aplinkos sąlygas, pasirinkti tinkamą grafiko seriją ir dydžio sistemą, taip pat laikytis galiojančių standartų ir kokybės sertifikatų. Tai užtikrina patikimumą, ilgaamžiškumą ir efektyvų sistemos veikimą viso projekto gyvavimo ciklo metu.
