Vamzdžių matmenys: DN, NPS, OD ir WT pažinčių itineraras

DN konvertavimo sistema supaprastina šiuos matavimus, nepaisydama deminio taško ir suapvalindama iki artimiausio nulio arba penkių. Nominalus skersmuo (DN), apibrėžtas Europos standarte ISO 6708, yra pagrįstas milimetrais. Žinome, kad norėdami nustatyti vienos vertės konvertavimo operaciją į kitą, turėtume atlikti tik paprastą paprastą matematinę formulę (colio reikšmė yra 25,4 milimetro, o 1 milimetro 0.0393701 colio); Tačiau mes negalėjome jo taikyti nustatydami šias vertes, nes kiekviena sistema naudoja komercinį matą, kuris atitinka ne tikrąją vamzdžio išorinio skersmens, o jo vidinės skersmens vertę.

Mes, kaip įmonė, esame profesionali ir patikima vieno langelio paslaugų gamintojų tiekėja: galime pateikti nikelių lydinio vamzdžius, vamzdelius, plokštes, lakštus, apvalią juostą bei išankstinės vamzdžių ritės gamybos ir jungiamųjų detalių, flanšų, tvirtinimo detalių ir kt. Galime pateikti nemokamus pavyzdžius.

Plieninių vamzdžių matmenų standartai

Yra keli standartai, apibrėžiantys plieninio vamzdžio dydį, skersmenį ir sienelės storį. Dažniausiai naudojami ASME B 36.10 ir ASME B 36.19; atitinkamai ASME B36.10M ir B36.19M - nerūdijančio plieno vamzdžiams. Šie standartai reglamentuoja besiūlių ir suvirintų vamzdžių matmenis, kurie naudojami aukštai arba žemai temperatūrai ir slėgiui. Vamzdis skiriasi nuo vamzdžio (vamzdis prieš vamzdį), čia vamzdis yra skirtas vamzdynų sistemoms, skysčiams (alyva ir dujos, vanduo, nuotekos).

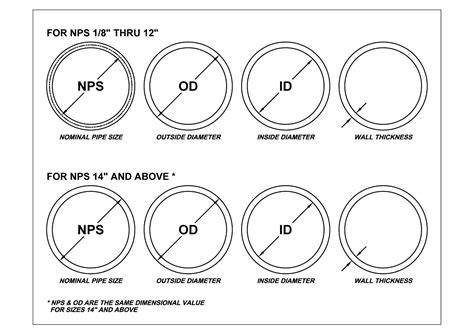

Šiame standarte išorinis vamzdžio skersmuo mažesnis nei 12,75 colio (NPS 12, DN 300), o faktinis vamzdžio skersmuo didesnis už vardinį dydį. Kita vertus, faktinis išorinis vamzdžio skersmuo plieninių vamzdžių matmenims tomis pačiomis sąlygomis yra vienodas visų dydžių vamzdžių numeriams. Kodėl mažesnio nei NPS 12 (DN 300) vamzdžio skersmuo skiriasi? Pirmiausia - vardinis dydis (NPS). Antra - nuo NPS 1/8 (DN 6) iki NPS 12 (DN 300) jie sukurti pagal OD (išorinis skersmuo). Mažiems vamzdžiams OD ir ID (vidinis skersmuo) gali skirtis, tačiau didėjant dydžiui OD ir ID beveik sutampa.

ASME B36.10M ir B36.19M taip pat apibrėžia vamzdžių tvarkaraščius (Sch). Tvarkaraštis nustato sienelės storį: STD (standartinis), XS (ypač stiprus), XXS (dvigubai ypač stiprus), o taip pat įvairius skaičių derinius kaip 5, 10, 20, 30, 40, 80, 120, 160 ir kt. Didesnis skaičius reiškia storesnę sienelę ir didesnį atsparumą slėgiui.

Vamzdžių matmenų konversijos: DN ir NPS

DN (nominalusis skersmuo) - išorinį skersmenį meninantys terminai, naudojami milimetrais. NPS - nominal pipe size - coliai. Konversijos taisyklė: 1 colis = 25,4 mm. Didesniems kaip DN100 (DN 100) vamzdžiams DN ≈ 25 × NPS; NPS ≈ DN / 25. Tiksli konversija: DN (mm) = NPS × 25,4 arba NPS = DN ÷ 25,4, o kai DN yra didesnis nei 100 mm, kartais naudojama apytikslė konvertavimas 25 mm x NPS, suapvalinant.

Tai reiškia, kad 2 coliai (NPS 2) atitinka apie DN 50, o tikrasis OD priklauso nuo tvarkaraščio. Pavyzdžiui, NPS 2 colių, tvarkaraštis 40 - OD apie 2,375 colio (60,3 mm). Vidinis skersmuo skiriasi dėl sienelės storio.

Vamzdžių tvarkaraštžiai, matinės charakteristikos

Tvarkaraščiai (Sch) rodo sienelės storį - tai serija, pavyzdžiui, SCH 40, 80S ir pan. Kuo didesnis skaičius, tuo storesnė sienelė. LNG skirtinguose regionuose gali būti SARS ar XS ženklinimai. Nerūdijančio plieno vamzdžiams dažnai taikoma B36.10M/B36.19M atitikties logika, kur STD, XS, XXS modeliai rodo atsparumą slėgiui.

Vamzdžio matmenis patartina užrašyti pagal kelias alternatyvas:

• Išorinis skersmuo × sienelės storis (OD × WT), pvz., 114,3 mm × 6,02 mm, ilgio pasirinkimas gali būti 6 m arba 12 m, sriegis SRL ar DRL.
• NPS × tvarkaraštis (NPS × Sch), pvz., NPS 3 x Sch 40.
• NPS × WGT klasė (sienelės storis ir slėgio įvertinimas), pvz., NPS 3 × SCH STD.
• OD ir NPS aprašymas - „OD 3 1/2" arba „3 1/2 colio**” atitinka tam tikras milimetro vertes.

Kodėl svarbu skaičiuoti OD ir ID?

Kadangi išorinis skersmuo yra nuosekliai standartizuotas, vidinis skersmuo gali kisti priklausomai nuo sienelės storio. Tai lemia komponentų, movų, tarpinėlių ir trišakių suderinamumą. Todėl dažnai reikia patikrinti ne tik colių dydį, bet ir milimetrų įvertinimus, ypač montuojant dujų įrenginius ir šaldymo sistemas.

Vario vamzdžiai: matmenys, naudojimas ir senovės paveldas

Vario vamzdžiai naudojami šildymo, šaldymo, kondicionavimo bei medicininių dujų tiekimo sistemose. Vario vamzdžiai gali būti minkšti arba kieti, izolioti ir koliteriniai (colinių dydžių) variantai. Colinis varinis vamzdelis izoliacijoje naudojamas oro kondicionavimo sistemose - tai leidžia šaltnešio linijoms efektyviai tekėti ir būti apsaugotiems.

Vario vamzdžių dydžiai dažnai žymimi coliais arba milimetrais. Coliai naudojami vidiniam skersmeniui ar išoriniam skersmeniui priklausomai nuo regiono ir metodo. Pavyzdžiui, vidiniam skersmeniui gali būti skirtas vienas dydis, o išoriniam - kitas. Šioje srityje svarbu suprasti, kad colių dydis gali neatitikti tikrojo OD; todėl svarbu tiksliai nurodyti milimetrais.

Vario vamzdžių M ir L tipai

M tipo vamzdis turi plonesnę sienelę nei L tipas, tačiau išoriniai dydžiai yra vienodi. M ir L tipų vamzdžiai naudojami ten, kur reikia didesnio slėgio įvertinimo; kainų skirtumas dažnai lemia pasirinkimą tarp jų.

Matavimo praktika ir cemento legenda

Colių matavimo sistemos istorija turi kapitalinę reikšmę: jos atsirado XIX a., siekiant sukurti bendrą sriegių standartą. Dabar Europoje ir Šiaurės Amerikoje matai OD ir ID su skirtingomis nuorodomis, o DN yra milimetrais pagrįstas vardinis dydis. Poliniai matavimo skirtumai kartais sukelia painiavą, tačiau tinkamai konvertavus ir atsižvelgiant į sienelės storį, galima užtikrinti suderinamumą tarp movų, jungčių ir vamzdynų dalių.

Svarbu žinoti, kad išorinis skersmuo nesikeičia pagal sienelės storį - toks yra didesnis principas, o vidinis skersmuo keičiasi. Taigi, kai perkate ar projektuojate sistemas, atkreipkite dėmesį į tikrojo OD ir ID matmenis bei sienelės storio duomenis, bei į tai, ar matote NPS ar DN dydžio etiketes.

Variniai vamzdžiai yra itin atsparūs korozijai ir naudojami tiek senovės, tiek modernios inžinerijos sprendimuose. Nors kolitaliniai lietiniai yra brangesni už kitas medžiagas, jų ilgaamžiškumas ir patikimumas dažnai pateisina kainų skirtumus. Variacijos tarp M ir L tipų bei skirtingų tvarkaraščių - tai svarbios sąvokos, kurias reikia suprasti, planuojant didelius projektus.

Norėdami įsivaizduoti dydžių skirtumus ir jų praktinį poveikį, galite pasinaudoti pavyzdžiais: DN50 atitinka NPS2, DN100 - NPS4, o didesniems dydžiams gali būti apytikslės konversijos su tiksliomis lentelėmis. Atidžiai skaitykite standartų specifikacijas (ASME B36.10M, B36.19M) ir laikykitės tikslių matmenų nurodymų.
