Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. Bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas. Bauroc perdangų plokštės be 600 mm pločio plokščių taip pat gamina ir siauresnes - 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokšę. Armuojant perdangas iškarto yra suteikiamos tam tikros laikančiosios savybės. Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdanga, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančias savybes.
Perdangų diegimas ir techninės nuorodos
- Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamzdžių instaliacijai per perdangą.
- Montuojant perdangą ant sienos konstrukcijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm. Atrėmimo ilgis gali svyruoti: 75 mm, kai besiremėnis paviršius yra mūras ar metalinė konstrukcija.
- Projektuotojas, skaičiuojantis besiremenčio paviršiaus plotą, turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydį.
- Ant išilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai - svarbu, kad perdangos būtų dedamos lygiai, sandūrose dideli grioveliai sutaptų su mažais, kaip parodyta brėžinyje.
- Užbaigus perdangų montavimą, į siūles ir perdangos galus sudėti atitinkamo dydžio armatūrą, o siūlės užpildomos betonu, tokiu būdu formuojamas monolitinis sutvirtinimo žiedas, kuris sustiprina bauroc perdangos panelę kaip vientisą konstrukciją.
- Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas. Bauroc plokštės tinkamos naudoti tiek perdangoms, tiek uždengimams; jos gali būti montuojamos kampu, gulščiai bei dviejų šlaitų stogo variantams kaip laikomąji ir šilumą izoliuojanti konstrukcija.
Tokio stogo montavimas yra daug greitesnis bei padeda sutaupyti išlaidas medinėms sijoms. Sujungimas su siena nereikalauja sudėtingų sprendimų, o plokščių sujungimo mazgai pasižymi paprastumu ir nedaro šalčių tilteliai, o pati konstrukcija tampa orui nepralaidi.
Kaištinės įtemptojo gelžbetonio plokštės ir kitos perdangos

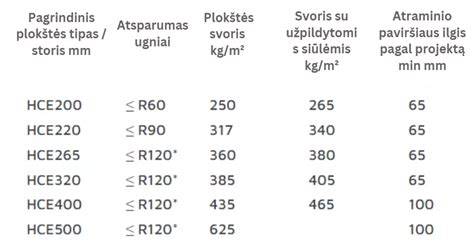

Aiškiai išryškinama, kad kiaurymėtosios įtemptojo gelžbetonio plokštės yra naudojamos dengti dideles angas arba kai konstrukcijoje yra mažas aukštis. Perforuota įtempto betono plokštė yra suprojektuota pagal kliento grindų planą ir gali būti naudojama luboms, stogams ir sienų pertvaroms montuoti pramoniniuose, administraciniuose, komerciniuose bei gyvenamuosiuose pastatuose. Standartinis plokštės plotis - 1200 mm, bet galima išilgai supjaustyti į siauresnes juosteles. Plokštė pagaminta iš C45/55 arba C50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Atsparumo ugniai trukmė - 60 minučių.
Perdangų palyginimas ir taikymo sritis
- Gyvenamuosiuose pastatuose dažniausiai pritaikoma medinė, monolitinė ir perdangos plokščių perdanga. Perdangos plokštės užima mažiau laiko ir kainos atitinka gautą rezultatą.
- Medinė perdanga yra pigesnė, tačiau nesugeria garso taip pat kaip gelžbetonio plokštė. Monolitinė perdanga turi aukštesnes kainas ir daugiau darbo laiko, tačiau rezultatas gali būti panašus į perdangos plokštes.
- Naujos ir dėvėtos perdangos plokštės: rekomenduojama vengti dėvėtų plokščių dėl jų galimo įtrūkimų ar susidėvėjimo, o ir jų lenkimas gali būti nepriklausomas nuo saugumo reikalavimų.
Montavimo reikalavimai ir priemonės
Perdangos plokštės montuojamos ant išlyginamosios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos. Prieš montuojant, reikia patikrinti atraminio paviršiaus lygumą. Išlyginti paviršiai turėtų būti 10-20 mm storio plokščių tarpo užpildymo zonoje. Minimalus perdangos plokštės atraminio paviršiaus ilgis ant mūro - 10 cm; ant betono ar metalo - 8 cm. Pervėrant plokštes, reikia vengti jų kampinio sendinimo; tarp sveikos ir pjautos plokštės turi būti užpildytos ir grįstos papildomi klojiniai ar armatūriniai sprendimai.
Žiemą montuojant plokštes, būtina nuvalyti sniegą ir ledą; jei temperatūra žemesnė nei -10°C, rekvizituojama dengti darbų vietą šildymu. Siūlių užpildymas vyksta specialiu betonu su tinkamais priedais; tarpeliai tarp plokščių turi būti užpildomi ir sustiprinami armatūros strypais. Sandūroms tarp plokščių montuojami papildomi ryšiai, o jų formavimas atsakingas už plokščių tarpo vientisumą.
Šaltuoju metų laiku ir sandūrose
Tarp dviejų pilno ilgio perdangos plokščių yra nurodyta palikti tarpelį, įstatyti atraminę detalę ir įleisti trumpąją perdangos plokšę. Daugelyje projektų ryšių įrengimo mazgai yra nurodomi jų vietose perdangoje; dažniausiai ryšiai įrengiami plokščių galuose ties atramomis arba ilginių sienų sąlytyje, kai perdanga veikia kaip diafragma.
Verticalinis ir horizontalus sandūrų dizainas
Sandūrose užpildoma smulkiagrūdė betono medžiaga, C20-C30 klasės, su skersmens iki 8 mm užpildu. Prieš siūlių ir inkarinių ryšių betonavimą būtina patikrinti siūlių švarumą. Jei tarpelis tarp plokščių didesnis nei 5 mm, rekomenduojama apatinę siūlės dalį užsandarinti Montavimo putomis.
Pramoniniai ir inžineriniai aspektai
Mišriose horizontaliose sandūrose apkrova į apatines sienas perduodama per perdangos plokščių atraminę zoną ir monolitinimą arba tiesiogiai sienų sąlyčio vietoje. Plokštės į sienas dažniausiai remiamos per cementinio skiedinio išlyginamąjį sluoksnį arba neopreno juostas. Horizontaliųjų skiedinio siūlių storis rekomenduojamas 15-20 mm. Esant mažam atrėmimo ilgiui, plokščių kiaurymėse dedami armatūros strypai ir monolitinamas į jų vidų. Tokie sprendimai didina sandūros patikimumą ir plieninės sijos standumą.
Visi šie sprendimai padeda užtikrinti ilgaamžiškumą ir ekonomiškumą tiek uždengiant perdangas, tiek diegiant kitus statybos elementus - vamzdžių ritės gamybos bei surenkamasis gamybos procesus, kuriuos galima apjungti siekiant optimalios statybos trukmės ir kokybės.
Šlaitiniai ir vamzdynų sprendimai kontekste
- Vamzdžių ritės ir surenkamoji gamyba dažnai padeda sutaupyti vietos, kai statoma didelės apimties įrenginių ir vamzdynų sistemų. Vamzdžių ritės gali būti su flanšais ir skiriasi dydžiais - nuo 1/2" iki 60" skersmens.
- Pristatymo laikai dažnai svyruoja nuo 4-8 savaičių, priklausomai nuo medžiagų prieinamumo ir dizaino sudėtingumo. HT PIPE - žinomas tiekėjas.
Ši straipsnio dalis apima įvairias perdangų ir vamzdynų sprendimų taikymo specifikas, įskaitant šiltinimo sprendimus perdangoms bei vamzdynų izoliaciją. Purškiama vata arba putos gali būti naudojamos papildomam šilumos ir energijos taupymui, ypač kai tarp perdangos ir sienos transportuojama šiluma.
