Šiame straipsnyje pateikiama išsami ir didelės apimties apžvalga apie vamzdžių gilzių (gilzės - vamzdžių uždarymo ar sujungimo detalės) skersmenų įvairovę, jų matmenis pagal įvairius standartus ir praktinius patarimus, kaip teisingai rinktis ir montuoti jungtis skirtingoms vamzdynų medžiagoms (plastikas, metalas, varis ir kt.). Taip pat aptariami dažnai pasitaikantys klaidinantys supratimai dėl matmenų ir jų santykių, o galiausiai - praktiniai pavyzdžiai, kaip nustatyti reikalingą gilzės dydį konkrečiai sistema.
Vamzdžių dydžiai ir jų prasmė
Vamzdžių dydžiai nėra paprasti centimetrai: vienoje sistemoje skaičius gali reikšti nominalų dydį, kitoje - realų išorinį skersmenį, o trečioje - sienelės storį. DN ir coliniai dydžiai yra nominalūs. Jie patogūs jungtims, sriegiams ir techninėms sistemoms, bet jų negalima tiesiogiai versti į milimetrus. Plastikiniai, metaliniai, variniai, PEX, PP-R ar kanalizacijos vamzdžiai gali būti žymimi skirtingai. Ši lentelė yra orientacinė. Remontui geriausia matuoti realų vamzdį slankmačiu ir tikrinti konkrečios sistemos jungčių ar movų suderinamumą.
DN (nominalusis skersmuo) - iš esmės išorinis vamzdžio skersmuo, nors dažnai jis vadinamas ir slėginiu. Tokie matmenys naudojami plieniniams, plastikiniams ir kitoms vamzdžių medžiagoms, tačiau konkrečios sistemos gali reikalauti skirtingo žymėjimo, todėl būtina tiksliai įsivertinti, ką reiškia konkretus dydis konkrečioje vietoje.
Vamzdžių matmenų konvertavimas ir įvairovė

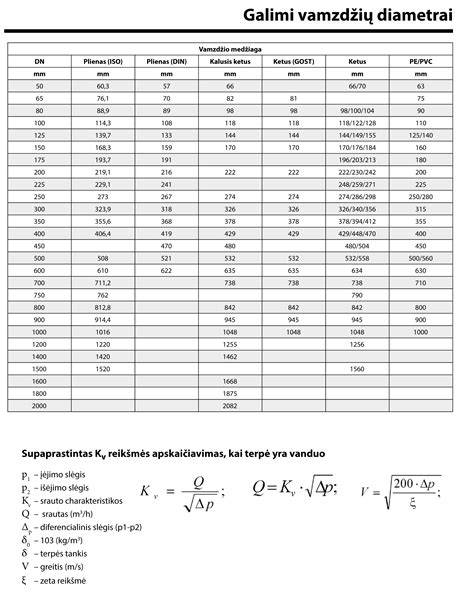

DN (mm) ir NPS (coliais) konvertavimas: DN=6810/1520/325/405/580 (čia pateikiama iliustracija konvertavimo kontekste). Paprastai 1 coliu = 25,4 mm. Didesnis arba lygus DN100 skersmeniui ir NPS konversijai: DN=25×NPS; NPS=DN/25.
Vamzdžio skersmenį ir sienelės storį lemia tam tikri standartai: ASME B36.10M/B36.19M, EN/ISO standartai, bei vietinės nacionalinės gairės (LST EN 12201-2:2011+A1:2013; LST CEN/TS 12201-7:2004; LST EN 13244-2:2002). Gedimai ar ilgiems laikotarpiams patikimumui užtikrinti būtina laikytis konkrečių standartų reikalavimų, ypač projektuojant didelių skersmenų ar aukšto slėgio sistemas.
MAIN Vamzdžių jungčių tipai ir jų taikymas
Pagrindiniai jungčių tipai skirstomi pagal jų taikymo sritį ir medžiagą:
- Srieginės jungtys - plačiai naudojamos atviriems vamzdynams ir cinkuoto plieno vamzdžiams su skersmenimis iki 100 mm; reikalauja tinkamai paruošto paviršiaus ir antikorozinės apsaugos
- Flanšinės jungtys - dažnai taikomos didesnio skersmens vamzdžiams, jungimuose vožtuvuose, skaitikliuose ir kituose segmentuose, kuriuos dažnai reikia išardyti
- Suvirinimas - taikomas necinkuotiems plieniniams vamzdžiams, potinkinėms ir didesnėms skersmenų sistemoms
- Įvorė/ lizdas - naudojamas mažesniems vamzdžiams arba kai būtina įterpti jungtį į srauto kryptį
- Suspaudimo jungtys - taikomos mechaniniams sujungimams su šiuolaikinėmis veržlėmis ir liukais
- Karšto lydalo jungtys - PVZ PPR/HDPE jungiant
HDPE vamzdžių atveju jų sujungimai dažnai atliekami karšto lydalo suvirinimu arba elektrofuziniu suvirinimu; flanšinės jungtys naudojamos jungiant HDPE prie metalo ar kitų negalinčių termiškai sulydytis dalių.
HDPE ir kitų plastikinių vamzdžių jungimo ypatybės
HDPE vamzdžiai pasižymi dideliu stiprumu ir cheminiu atsparumu; jų sujungimas gali būti atliktas įvairiais metodais: karšto lydalo suvirinimu, elektrofuziniu suvirinimu, elastomeriniais sandarikliais ir flanšinėmis jungtimis. Skirtingų medžiagų jungtys priklauso nuo konkrečios paskirties, vamzdžio skersmens ir sienelės storio. Vidinis skersmuo svarbesnis už išorinį, kai kalbama apie srauto charakteristikas ir slėgio toleranciją.
Kanalizacijos ir renovacijos kontekstas
Kanalizacijos vamzdžiai dažnai išlieka sudėtingoje sandaros sistemoje: senesnės medžiagos (ketaus) kartu su plastikiniu perteikimu, tad jungčių patikimumas yra kritinis. Lizdų jungtys gali būti lankstios arba standžios, priklausomai nuo aplicijos. Kanalizacijos renovacijoje taikomos technologijos leidžiančios įstatyti naujus vamzdžius į esamą sistemą, sumažinant jų skersmenį 7-14% prieš įrengimą. Prieš pradedant darbus atliekama videodiagnostika, o vamzdynų montažas vyksta iš abiejų renovuojamo segmento galų.
Užtikrinamas sandarumas ir ilgaamžiškumas
Sandarumui užtikrinti dažnai naudojami guminiai sandarikliai ir elastomeriniai tarpiniai žiedai; flanšinės jungtys dažnai aptarnauja funkcionaldinę saugą. Dažnai pasitaiko rūdžių ir nuosėdų problemų - tokiu atveju sprendimai gali būti naudojamos žalvarinės dalys arba nerūdijančio plieno komponentai dėl jų atsparumo korozijai. Ilgiausią tarnavimo laiką siūlo nerūdijantis plienas, o kainos atžvilgiu pigiausias variantas gali būti aliuminis.
Praktiniai patarimai montuojant
- Prieš pjovimą įsitikinkite, kad ant vamzdžio galo nėra įbrėžimų ar aštrių kraštų, kurie galėtų pažeisti sandarinimo žiedą.
- Tada įmova (jei naudojama) užtikrina vamzdžio standumą ir apsaugo sandarinimo žiedą, nebent naudojamas varinis vamzdis.
- Vamzdis įstumiamas į jungiamąją detalę iki visavertės atramos, po to priveržiamas iki užrakto veržlės spynos.
- Išmontuojant prietaisą atitinkamai laikomasi sekos: veržlė - sankaba - detalė, kad būtų išvengta netinkamo sujungimo ar jos pažeidimo.
- Kai oro ar vandens srautas bus svarstomas, naudinga įsitraukti į žiūklę matuoti realų vamzdžio skersmenį, kad suderinti su konkrečia jungtimi.
Žinodami, kaip pasirinkti sklandžią jungtį, galime sukurti funkcionalią ir patikimą vamzdynų sistemą, kuri tarnaus ilgai ir atitiks visus standartus.
HDPE Pipe Installation Video - HDPE Pipe Assembly
Papildomai galite rasti lentelių ir diagramų su skaičiais apie standartinius dydžius, matmenis ir jų sąvybes. Žemiau pateikiama trumpa santrauka:
| Medžiaga | Gijimo tipas | Pagrindiniai jungimo tipai |
|---|---|---|
| Plienas | STD/XS/XXS | Srieginės, flanšinės, svėrimo (trumpias/ilgas) movos |
| HDPE | PN/SDR | Karšto lydalo suvirinimas, elektrofuzinis suvirinimas, flanšinės |
| Vario/bronzos | NT | Įvorės, lizdai, jungiamieji moviniai elementai |
| Ketaus | STD/XS | Lizdo/gali būti cementinis skiedinys |
Vamzdžių matmenų apibūdinimas ir pasirinkimas gali būti pateikti keliais būdais, priklausomai nuo regiono ar pramonės: a) išorinis skersmuo x sienelės storis (pvz., 114,3 mm x 6,02 mm); b) NPS x Sch (pvz., NPS 3 colių x Sch 40); c) NPS x WGT (pvz., NPS 3 colių x STD); d) OD (išorinis) x lb/pėda (pvz., OD 3 1/2” x 16,8 svaro/pėdos). Toks įvairovė užtikrina tinkamą jungčių suderinamumą ir pritaikymą skirtingoms sritims.
Kaip paskaičiuoti tinkamą vamzdžio gilzės dydį praktiškai
Atsižvelgiant į projektą, reikia įvertinti srauto poreikius, slėgį, temperatūrą ir medžiagą. Jei norite aprėpti šildymą ir karštą vandenį, svarbu iš anksto apskaičiuoti, kokio skersmens vamzdis bus reikalingas, atsižvelgiant į namo šildymo giją bei hidrostatinį pasipriešinimą. Pavyzdžiui, 25 mm vidinis skersmuo gali būti pakankamas neutraliems srautams, o didesnės apkrovos gali pareikalauti DN32-DN40 dydžių ar net didesnių. Tokiu būdu užtikrinamas tinkamas vandens srautas ir laikomų jungčių stabilumas visoje sistemoje.
