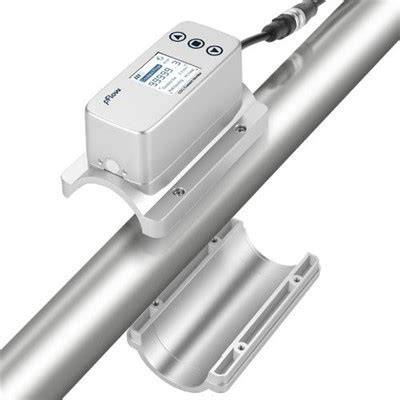

Ultragarsinis srauto matuoklis skirtas tiksliai ir be kontakto matuoti srauto greitį bei tūrio srautą įvairiose vamzdinių sistemų aplikacijose. Šio tipo prietaisai tinka mažiems DN10 / 3/8“ skersmens vamzdžiams ir yra suderinami su įvairiomis vamzdžių medžiagomis bei terpėmis. Dėl kompaktiškos konstrukcijos įrengimą galima atlikti greitai ir lengvai tiesiai ant vamzdžio. Ekrane pateikiama informacija apie srauto greitį, datą ir laiką; taip pat rodomas dienos, mėnesio ir metų tūrio srauto greitis. Prisitaikantis prie naudotojo poreikių, matuoklis gali išvesti analoginį 4 … 20 mA signalo bei skaitmeninį duomenų formatą per RS485 sąsają.
Techninės charakteristikos ir taikymo sritys
- Srauto matavimo diapazonas: ±0,1 m/s … ±5 m/s.
- Srauto ir tūrio srauto rodymas realiu laiku.
- Vamzdžių dydžiai: DN10 / 3/8“; gali būti siūlomi kiti dydžiai.
- Tinka įvairioms vamzdžių medžiagoms: PVC, plienas, nerūdijantis plienas, varis, aliuminis, PVDF, PFA, PTFE, PU.
- Terpės: vanduo, jūros vanduo, nafta, bei naudotojo nustatyta terpė (garso sklidimo greitis įvedamas rankiniu būdu).
- Maitinimas: 9 … 36 V DC kartos universalus energijos šaltinis.
- RS485 sąsaja ir OLED ekranas su matmenimis bei valdikliais.
Elektrinis išėjimas suteikia prijungimo galimybes į automatizuotas valdymo sistemas, o RS485 sąsaja užtikrina patikimą duomenų perdavimą pramonės aplinkoje. Taikymo sritys apima šildymo sistemas, aušinamojo vandens linijas ir įvairius pramoninius procesus, kuriuose būtina nuolat stebėti srautą.
Taikymas grindų šildymo sistemose: vamzdžių atstumo ir medžiagų įtaka
Grindinio šildymo principas grindžiamas žematemperatūriu šildymu, kai optimali grindų paviršiaus temperatūra siekia apie 24 °C. Norint užtikrinti tolygų šilumos paskirstymą, svarbu pasirinkti tinkamą vamzdžių skersmenį ir atstumą tarp jų. Dažniausiai naudojami vamzdžiai yra 16-20 mm skersmens. Mažesnis vamzdžio skersmuo leidžia greičiau sureaguoti į temperatūros pokyčius, o didesnis gali užtrukti šilumos perdavimui.

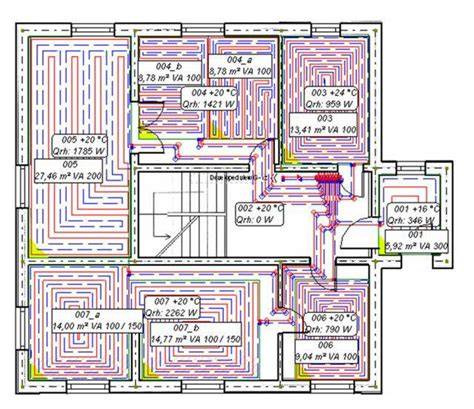

Montuojant grindinio šildymo vamzdžius, atstumas tarp jų dažnai svyruoja nuo 10 cm iki 20 cm, priklausomai nuo kambario paskirties ir šilumos apkrovos. Pavyzdžiui, vonios kambariuose gali būti tankesnis išdėstymas, o gyvenamosiose patalpose - retesnis. Tačiau galutinį sprendimą lemia projektas, kuris įvertina šilumos poreikius, grindų konstrukciją, izoliaciją ir šilumos nuostolius.
- Vamzdžių skersmens pasirinkimas atsižvelgia į patalpų dydį ir šiluminį apkrovimą; DN16-DN20 dažnai tinka daugelio namų poreikiams, o didesniems objektams - didesni vamzdžiai.
- Šilumos šaltinio temperatūra ir grindų konstrukcijos sluoksniai daro įtaką vairams tarp vamzdžių bei šilumos sklidimui.
- Maksimali rekomenduojama vidutinė vandens temperatūra sistemoje yra apie 50 °C; šis parametras padeda išlaikyti komfortą ir efektyvumą.
Projektavimo ir įrengimo etapas yra kritinis sėkmingam grindų šildymo veikimui. Profesionalai atlieka skaičiavimus, įvertina grindų dangos šilumines charakteristikas, baldų išdėstymą ir pasirenka vamzdžių skersmenį bei išdėstymą. Projekte detaliai nurodoma grindų pagrindo šiluminė varža, izoliacija, vamzdžių skersmenys, išdėstymo tankis, tvirtinimo būdai, betono sluoksnis ir kt.
Prieš pradedant darbus svarbu užtikrinti, kad vamzdžių paskirstymas būtų suderintas su kolektorių sistema ir balansavimo ventilių pagalba paskirstytas srautas atitiktų aplinkos poreikius. „Šlapiojoje“ konstrukcijoje rekomenduojamas betoninis sluoksnis virš vamzdžių - 45 mm, o temperatūros siūlės turėtų būti įrengtos didesniems plotams.
Grindų šildymo projektavimas ir įrengimas reikalauja kruopštaus skaičiavimo: šilumos nuostoliai, grindų danga, izoliacija, vamzdžių išdėstymas ir tvirtinimo metodai. Taip pat svarbu užtikrinti, kad šilumos nuostoliai į apačią nesudarytų daugiau kaip 10% visos sistemos galios, todėl izoliacijos storis turėtų būti pakankamas: 100 mm po gruntu, 30 mm virš šildomų patalpų, 150 mm virš atvirų erdvių.
Srauto matavimo principai ir jų svarba pramonėje
Srauto matavimas yra būtina prasme daugelyje pramonės sričių. Srautą galima nustatyti įvairiais principais; ultragarso technologija naudojama tuo atveju, kai reikia tiksliai, bekontaktiškai matuoti skystą ar dujinį srautą. Ultragarsiniai srauto matuokliai dažnai naudoja du pagrindinius fizinius principus: perdavimo laiko principą ir Doplerio principą.
Perdavimo laiko principas matuoja skirtingą perdavimo laiką tam pačiam segmentui su srove prieš srovę ir su srove. Doplerio principas remiasi judančių terpių dalelių sukeliamu dažnio poslinkiu. Abu metodai turi savo taikymo sritis ir yra tinkami skirtingoms terpėms bei vamzdžių medžiagoms.
Srauto matavimo tikslumas priklauso nuo įrangos tipo (Coriolis, magnetiniai, ultragarsiniai, diferencialiniai ar kiti metodai). Pagrindiniai veiksniai, lemiantys matavimo tikslumą, yra įrengimo kokybė, terpės charakteristika ir sistemų projekto tikslumas.
Rinkoje pasitaikančios galimybės ir pasirinkimo kriterijai
Corioil srauto matuokliai pasižymi unikaliomis savybėmis, turinčiomis pranašumų kitų metodų atžvilgiu, nors jie yra gana brangūs. Ultragarso srauto matavimo sprendimai su 4 … 20 mA analoginiu išėjimu ir RS485 sąsaja suteikia universalumą daugelyje pramoninių taikymo sričių.
Elektrinė varža ir jos matavimai nėra tiesiogiai susiję su ultragarso srauto matavimais, tačiau laboratoriniuose ir pramoniniuose matavimo sprendimuose gali būti svarbi papildoma informacija. Varžų matavimai atliekami su omų matavimo principu naudojant multimetro priemones.
Techniniai privalumai ir naudojimo patarimai
- Universalus veikimas su įvairiomis terpėmis ir vamzdžių medžiagomis užtikrina plačią taikymo galimybę.
- Komplektuojamas su 2 m ilgio jungiamuoju kabeliu ir jungiamosiomis pagalvėlėmis signalo perdavimui.
- 9 … 36 V DC maitinimas leidžia įrenginį naudoti įvairiose srityse, įskaitant šildymo ir pramoninius procesus.
- Analoginis išėjimas (4 … 20 mA) leidžia integruoti į kontrolės sistemas, o RS485 užtikrina patikimą duomenų perdavimą.
Grindinio šildymo sistemų praktiniai patarimai
- Jei projektuojate grindinio šildymą, įsitikinkite, kad naudojami vamzdžiai atitinka vietos sąlygas ir yra atsparūs cheminiams bei mechaniniams poveikiams.
- Grindų paviršiaus temperatūrą patogiausia reguliuoti integruojant temperatūros valdymo sistemą, o ne tik kolektoriaus vožtuvu.
- Siekiant sumažinti dulkių srautus, grindinio šildymas nereikalauja intensyvios oro konvekcijos, todėl gali būti patogesnis alergiškiems žmonėms.
Įvairūs matavimo principai: pasirinkimo gairės
Prieš pasirenkant srauto matavimo principą, svarbu įvertinti matavimo terpę, vamzdžio dydį, tūrį, cheminę sudėtį ir temperatūrą. Ultragarsiniai matavimo sprendimai ypač naudingi, kai nereikia kontakto su terpėmis ir kai reikia tiksliai užfiksuoti srauto parametrus be mechaninių dalelių pažeidimų.
Bet kuriuo atveju, norint pasiekti patikimus rezultatus, būtina laikytis projekto specifikacijų, įskaitant vamzdžių išdėstymą, tvirtinimo metodus ir įrenginių kalibravimą.
