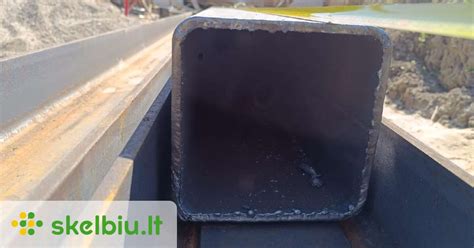

Kvadratiniai vamzdžiai, dar vadinami keturkampiais vamzdžiais, yra šaltai formuoti metaliniai vamzdžiai. Jie pagaminti atitinkamu būdu iš plieno lakštų, kurie yra sulenkiami ir suvirinami per visą ilgį. Kiekvienas gaminys yra tikrinamas, ar nėra defektų ir ar atitinka reikiamus parametrus bei kriterijus. Kvadratiniai ir stačiakampiai vamzdžiai, dažnai vadinami tuščiaviduriais profiliais arba struktūriniais tuščiaviduriais profiliais. Tai universalūs metalo gaminiai, plačiai naudojami statybos, pramonės ir inžinerijos srityse.
Šie keturkampiai vamzdžiai šitaip vadinami dėl savo kvadrato formos. Jie gali būti pritaikyti tiek atliekant remontą buityje, tiek didesnės apimties statybose. Vamzdžiai skirti naudoti buityje, yra tvirti ir daugeliu atveju palengvina darbo procesą bei kasdienybę.
Pritaikymo sritys
Kvadrato formos vamzdžiai dažniausiai naudojami statybos sferoje: įvairioms metalo konstrukcijoms, ruošiant pamatus - pamatiniams poliams, taip pat kolonoms, sandėlių ir komercinių bei pramoninių, gamyklinių statinių statybai. Kvadratiniai vamzdžiai taip pat naudojami ir kitose sferose: žemės ūkyje, mašinų ir įrenginių gamyboje, pramonėje, aviacijoje, automobilių ir vagonų gamyboje ir t. t. Tai įvairaus dydžio ir apimties produktai, kurie gali būti naudojami skirtinguose statybų, renovacijos ar remonto darbų etapuose. Jie yra plačiai pritaikomi ir aukštos kokybės.
Gamybos būdai
Kvadratiniai ir stačiakampiai vamzdžiai gaminami keliais būdais:
- Šaltojo formavimo būdu: tai dažniausiai naudojamas metodas, kuomet metalo juosta valcuojama per specialius volelius, kurie palaipsniui suteikia jai norimą kvadratinę ar stačiakampę formą. Vėliau suformuoti kraštai suvirinami išilgai.
- Karštojo formavimo būdu: šiuo atveju vamzdis formuojamas iš įkaitinto ruošinio ekstruzijos būdu arba karšto valcavimo būdu.
Medžiagos
Kvadratiniai vamzdžiai gali būti gaminami iš skirtingų plieno markių: Anglinis plienas yra pati populiariausia ir ekonomiškiausia medžiaga. Priklausomai nuo anglies kiekio ir lydinių, anglinis plienas gali būti standartinio stiprumo arba didelio stiprumo, pavyzdžiui, S235, S275, S355. Nerūdijantis plienas naudojamas ten, kur reikalingas didelis atsparumas korozijai ir estetiška išvaizda, pavyzdžiui, maisto pramonėje, medicinos įrangoje ar architektūroje.
Be to, kvadratiniai vamzdžiai gali būti gaminami iš plieno markių, įtraukiant ferolydinį ir ketus (ketaus) tirpimo produktus plieno gamybai. Ferolydinis yra geležies ir silicio, mangano, chromo bei kitų elementų lydinys, naudojamas kaip deguonies gaudyklė ir legiruojamųjų priedas plienui kvadratinių vamzdžių gamyboje. Ketu yra lydymo ketus, naudojamas plieno gamybai.
Techninės charakteristikos
Kvadratiniai vamzdžiai skirstomi pagal profilių tipą ir matmenis. Populiariausi dydžiai prasideda nuo 10x10 mm iki 500x500 mm, sienelės storis nuo 0,5 mm iki 20 mm, o ilgiai dažnai siekia 6 m, 10,5 m ar kiti pagal poreikį. Svoris už metrą gali svyruoti nuo kelių šimtų gramų iki keliolikos kilogramų, priklausomai nuo matmenų ir sienelės storio.
Specifikacijos ir standartai užtikrina kokybę: EN 10219 (šaltojo formavimo suvirintas tuščiavertes profilius), EN 10210 (karštai apdorotos tuščiavidurės profiliai), ASTM A500/A53 (anglinio plieno vamzdžiai), GB/T standartai Kinijoje ir kt. Plieno klasės, naudojamos vamzdžiams gaminti, dažnai apima Q195, Q235, S235JR, S355JRH ir panašius sprendimus.
Matmenys ir tolerancijos
Kvadratiniai vamzdžiai gali būti: 10x10, 20x20, 30x30, 40x40, 50x50, 60x60, 70x70, 80x80, 100x100, 120x120, 140x140 mm ir daugiau, su sienelės storio pasirinkimu nuo 0,7 mm iki 4,0 mm ar daugiau kai kuriais atvejais. Stačiakampiai vamzdžiai gali būti 10x20 mm, 20x40 mm, 30x60 mm ir pan., taip pat turint skirtingus sienelės storio variantus. Tolerancijos priklauso nuo standarto ir dydžio, pavyzdžiui, sienelės storio tolerancija gali būti ±10% vardinio storio, o šonų kvadratiškumo tolerancija mechaniniams dydžiams - iki ±0,006 colio (<0,2 mm) vidutiniams dydžiams.
Naudojimo ir pritaikymo pavyzdžiai
Kvadratiniai ir stačiakampiai vamzdžiai yra nepakeičiamas inžinerijos ir statybos elementas dėl savo stiprumo, stabilumo ir universalumo. Jų taikymo sritys yra labai plačios: statyba (salės konstrukcijos, oro uostų ar jūros estakados, garažų vartų staktos, durų ir langų fiksavimo įdėklai, vidaus pertvaros, kabelių tiltai, baliustrados ir dekoratyviniai vamzdžiai), mašinos ir įranga žemės ūkyje, pramonė (lentynų bei krovinių tvirtinimai, saulės stendai, kasybos įranga), eismas (bėgiai, apsauginiai turėklai, kelių ženklinimas) ir kt. Pastolių vamzdžiai, kurie taip pat yra kvadratiniai arba apvalūs profiliai, naudojami laikyti medžiagoms, padėklams, santvaroms, kolonoms, tvoroms ir šiltnamių stovų bokštams gaminti.
Taip pat paminėtina, kad paslaugos, kaip metalų pjovimo paslaugos, gali būti naudojamos paruošti vamzdžiai pagal konkrečius poreikius, naudojant diskines ar juostines pjovimo stakles ar gilijotinas. Įmonių siūlomos skaitmeninės parodos ir modulinių sistemų sprendimai (jungtys, priedai, aksesuarai) užtikrina lankstumą ir prisitaikymą prie įvairiausių projektų.
Kaip pasirinkti profilį konkrečiam užduoties atvejui
Nustatykite krovinio pobūdį: statinės konstrukcijos (lentynos, tvoros) ar dinaminiai (vartai, judantys elementai). Apskaičiuokite tarpatramio ilgį ir atramos taškus. Sienelės storis yra toks pat svarbus kaip ir forma. Atsižvelkite į eksploatavimo sąlygas: gatvė (cinkavimas ar dažymas) ir drėgmės/temperatūros svyravimai (galima rinktis nerūdijantį plieną).
Patarimai pradedantiesiems: nesirinkite profilio „su rezervu“ akimis - per didelis metalo sunaudojimas padidina kainą ir svorį bei apsunkina montavimą. Planuokite ryšius iš anksto - iš to priklauso, ar patogu dirbti su apvaliu ar kvadratiniu paviršiumi. Pabandykite sujungti profilius: apvalus - dekoratyvinėms detalėms, stačiakampis - maitinimo pagrindui.
Esmė: ką pasirinkti? Apvalus vamzdis tinkamas dekoratyvinėms detalėms, vamzdynams ir su sukimu; kvadratas universalus rėmams, baldams, tvoroms; stačiakampis idealiai tinka laikančioms konstrukcijoms ir ilgiems tarpatramiams. Svarbiausia - formos pasirinkimas yra ne mada, o tikslių skaičiavimų rezultatas, leidžiantis sukurti patikimus, patvarius ir efektyvius dizainus.
Specifiniai paveikslai ir įrankiai
Žemiau pateikiama kelias nuorodas į vizualizacijas, kurios iliustruoja skirtingų profilių pranašumus ir taikymą:
Taip pat naudinga įsivaizduoti modulinių sistemų naudojimą profesionalioje aplinkoje:
Video apie tai, kaip teisingai pasirinkti profilį kvadratinio vamzdžio atveju:
Privalumai ir trūkumai pagal profilį
- Apvalus vamzdis: Privalumai - vienodas apkrovos paskirstymas, geras vidiniam slėgiui ir lenkimui, minimalus aerodinaminis pasipriešinimas, estetiška išvaizda. Trūkumai - sunkiau pritvirtinti plokščių detalių, mažiau tinkamas kurti tiesias konstrukcijas.
- Kvadratinis vamzdis: Privalumai - atsparumas lenkimui ir sukimui dėl simetriškos sekcijos, lengvas pritvirtinimas plokštėmis, aiški geometrija, dažnai patogus pradedantiesiems. Trūkumai - gali būti didesnis metalo sanaudojimas lyginant su panašaus stiprumo stačiakampiu profiliu, kai kalbama apie tarpatramių deformacijas.
- Stačiakampis vamzdis: Privalumai - geresnis lenkimo standumas ilgoje ašyje, racionalus metalo vartojimas, tinkamas ilgiems tarpatramiams. Trūkumai - vizualiai atrodo technologiškiau ir mažiau dekoratyviai; reikia tikslių šonų orientacijos skaičiavimų.
Kur geriausia naudoti kiekvieną profilį?
- Vamzdynai, turėklai, stiebai: Apvalus vamzdis - geriausias pasirinkimas dėl tolimesnio sukimo ir atsparumo apkrovoms.
- Dekoratyvinės konstrukcijos, baldai, tvoros: Kvadratinis vamzdis - universalus montavimui, estetiškai patraukli išvaizda.
- Laikančiosios sijos, stogeliai, didelio tarpatramio vartai: Stačiakampis vamzdis - geriausias lenkimo standumas ir tarpatramių laikymas su optimaliu svoriu.
Kaip apskaičiuoti užduoties profilio pasirinkimą
1) Nustatykite tarpatramio ilgį ir atramos taškus. 2) Atsižvelkite į sienelės storį - jis yra toks pat svarbus kaip forma. 3) Įvertinkite eksploatavimo sąlygas: užterštas, drėgnas ar agresyvus aplinkos poveikis. 4) Palyginkite statinį apskaičiavimą (lentynos, tvoros) su dinaminiais poreikiais (vartai, judantys elementai). 5) Pasirinkite profilį: trumpesniems tarpatramiams - kvadratinis arba apvalus; ilgesniems - stačiakampis. Taip pat verta prisiminti, kad galima derinti profilius - apvalus dekoratyvinėms detalėms, stačiakampis pagrindinei konstrukcijai.
Pramoniniai kontekstai ir papildomos paslaugos
Kompanijų siūlomos aliuminio kvadratiniai profiliai (pvz., 28x28 mm, 40x40 mm, 45x45 mm) gali būti padengti PE danga arba anoduoti, o dėl įvairovės jungčių, priedų ir aksesuarų sukurti lankstūs modulinių sistemų sprendimai. Pavyzdžiui, 45x45 mm kvadratiniai plieniniai vamzdžių stelažų sistemos ir MC4 plieninės jungtys leidžia kurti didelio apkrovos sprendimus su patvariu pagrindu. Tiekėjai siūlo taip pat pjovimo paslaugas, planavimą, projektavimo pagalbą ir montavimo pagalbą, siekdami užtikrinti optimalų projekto įgyvendinimą.
Formos pasirinkimo esmė
Kiekvienas profilio vamzdžio tipas yra tinkamas, jei naudojamas pagal paskirtį: Apvalus - estetikai, vamzdynams, detalėms su sukimu. Kvadratas - universaliems rėmams, baldams, tvoroms. Stačiakiam - laikančioms architektūrinėms ir techninėms konstrukcijoms su ilgais tarpatramiais. Svarbiausia: formos pasirinkimas nėra tik mados ar draugų patarimo reikalas, o tikslus skaičiavimas. Supratimas apie profilių specifiką leidžia sukurti patikimus, patvarius ir efektyvius dizainus be nereikalingų išlaidų.
Atskaitos pavyzdžiai ir apžvalga
Kvadratiniai vamzdžiai ir stačiakampiai vamzdžiai yra esminė medžiaga moderniai statybai ir modernizacijai. Jie tradiciškai klasifikuojami kaip tuščiaviduriai metaliniai profiliai, kurie leidžia plėsti panaudojimą nuo dekoratyvinių iki funkciškai kritinių konstrukcijų. Jie gali būti gaminami šaltojo formavimo ar karštojo formavimo būdu, o pasirinkimą lemia sąlygų analizė, kainos ir projekto specifika.
