Šildomos grindys - tai ne tik papildomas komforto elementas namuose, bet ir efektyvus bei ekonomiškas šildymo sprendimas. Toliau pateikiamas išsamus vadovas, kaip montuoti šildymo vamzdelius, atsižvelgiant į įvairias sistemas ir medžiagas. Vadovaukitės šia instrukcija, kad užtikrintumėte optimalų sistemos veikimą ir ilgaamžiškumą.
1. Pagrindiniai šildymo sistemų principai ir svarstymai
Šildomos grindys yra žematemperatūrinė šildymo sistema, kurioje optimali grindų paviršiaus temperatūra svyruoja nuo 20 iki 28 laipsnių Celsijaus. Tinkamai įrengta sistema užtikrina tolygų šilumos pasiskirstymą ir gali sutaupyti iki 30% energijos sąnaudų, palyginti su tradiciniais radiatoriais. Grindų šildymas perduoda šilumą iš grindų paviršiaus į patalpų orą, o šilčiausia zona yra prie grindų.
- Pastato sandarumas ir šilumos nuostoliai: maži nuostoliai ir geras sandarumas yra esminiai, kad nereikėtų kelti grindų temperatūros iki nekomfortiško lygio.
- Dangos pasirinkimas: dauguma dangų tinka grindiniam šildymui, kilimines dangos ar kai kurios medienos rūšys nėra tinkamos; keraminės plytelės pasižymi geru laidumu, bet kai kuriais atvejais gali jaustis vėsos.
- Šildymo kabelio ar vamzdžio kilnojimas: nepageidautina kilnoti po baldais, pertvaromis ar voniomis - trukdo šilumos sklidimui.
- Grindų šildymo sistemų tipai: vandens, elektrinės, plėvelinės ir strypinės grindų šildymo technologijos; svarbu pasirinkti tinkamą reguliatorių priklausomai nuo patalpų drėgmės ir sąlygų.
2. TASSU šildymo kabelių kilimėlių montavimas
TASSU kabeliai yra dviejų laidininkų, 20 W/m, naudojami betoninėse grindyse. Montavimo proceso pagrindas - paruošiamieji darbai, galingumo skaičiavimai ir tvirtinimo darbas prie armavimo tinklo. Svarbu laikytis EST, EET ir EĮĮT taisyklių, o elektrines instaliacijas - atlikti kvalifikuotas elektrikas.
- Paruošiamieji darbai: atlikti patikslinimus dėl galingumo (80-120 W/m² arba 100-150 W/m² kaip pagrindinis šildymas) ir atstumo nuo sienų.
- Montavimo procesas: paruoštas pagrindas, hidroizoliacija (jei reikia), armavimo tinklas (4-5 mm vielos), kabelio klojimas ir fiksavimas, temperatūros daviklio montavimas.
- Betonavimas: kabelis įbetonuojamas vienu ar dviem sluoksniais; svarbiausia, kad armavimo tinklas ir kabelis būtų grindų sluoksnio viduryje. Patikros: izoliacijos ir laidininkų varža prieš ir po betono užliejimo.
Renkantis kabelį, laikytis gamintojo rekomendacijų, o pradėjus naudoti grindis - palaukti apie 4 savaites, kol betonas sukietės. Elektros instaliacijos darbai - tik kvalifikuotas specialistas.
3. ThinMat šildymo kabelio kilimėlio montavimas
ThinMat kilimėlis skirtas montavimui išlyginamajame skiedinyje arba plytelių klijų sluoksnyje. Tai dviejų laidininkų behalogenio kabelio kilimėlis su aliuminio plokštėmis, užtikrinančiomis saugumą ir efektyvumą.
- Planuojama schema ir vamzdelių paruošimas: numatykite klojimo planą, parenkite tinkamą kilimėlio dydį (1 priedas, 3 lentelė).
- Kilimėlio klojimas ir paviršiaus paruošimas: prilipimas prie vėlinio paviršiaus (jei įmanoma); dalinimas kerpant kilimėlio dalis, kad nesiribotų kabeliai.
- Sluoksnio užpildymas ir grindų danga: kilimėlis padengiamas išlyginamuoju sluoksniu ar plytelių klijais (iki 15 mm storio). Kilimėlis atitinka minimalų atstumą nuo sienų (mažiausiai 30 cm), o minimalus kabelio lenkimo spindulys - 30 mm.
ThinMat kilimėlis reguliuojamas grindų temperatūros regulatoriumi. KYPTI sujungimai į 30 mA ar mažesnio nuotėkio relę.
4. Vandens šildymo grindų įrengimas
Vandens šildomos grindys laikomos ekonomiškiausia ir efektyviausia sistema. Jos pasižymi tolygiu paviršiaus šildymu, nereikalauja matomų radiatorių ir leidžia reguliuoti temperatūrą.

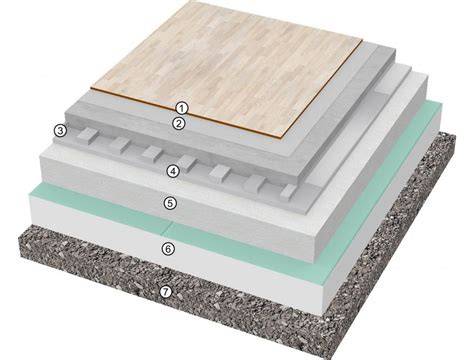

4.1 Sluoksniai
Šilumos izoliacija, hidroizoliacija, šilumos sklaidos folija ar šilumos atspindinti plokštė, vamzdžių išdėstymo schema, lyginamasis sluoksnis, grindų danga.
4.2 Kolektoriaus vieneto vaidmuo ir montavimas
Kolektorius reguliuoja šilumos paskirstymą, montuojamas ant sienos arba spintelėje. Įtraukti žingsniai: rėmas, jungimas prie katilo, aprėjimo vožvas, hidraulinis bandymas.
4.3 Vamzdžių skaičiaus skaičiavimas ir klojimas
Vamzdžių skaičiavimas priklauso nuo ploto, šilumos poreikio ir klojimo schemos. Žingsniai rekomenduojami: kontūrų ilgis, atstumo tarp vingių pasirinkimas (10-20 cm). Vamzdžių klojimo būdai: betono technologija arba sauso grindinio šildymas (plokštės).
4.4 Medinių grindų įrengimas
Mediniuose namuose naudojamos modulinės technologijos arba stelažų technologija, su aliuminio plokštėmis montuoti vamzdžiai.
5. Šildymo elementų matavimai ir sauga
Prieš betonavimą ir po jo būtina patikrinti izoliacijos ir laidininkų varžą. Turi būti laikomasi gamintojo parametrų. Svarbu, kad elektros instaliacijos darbai atliktų kvalifikuotas elektrikas. Jei naudojami vandentiekio ir šildymo komponentai, reikia laikytis kelių svarbių saugos pakopų ir bandymų.
VĮ kabelio IR bandymas
6. Grindų dangų parinkimas ir montavimas
Dauguma grindų dangų tinka grindiniam šildymui: keraminės plytelės, laminatas, linoleumas; parketas turi būti suderintas su gamintojo rekomendacijomis. Visi klijai, lakai ir kitos dangos medžiagos turi pilnai išdžiūti prieš įjungiant šildymą. Sekite dangos gamintojo instrukcijas.
7. Vandens grindų valdymas ir efektyvumas
Vandeniu šildomų grindų efektyvumas priklauso nuo vamzdžių klojimo išdėstymo ir žingsnio. Tinkamai suprojektuota sistema gali sutaupyti iki 40% šildymo kaštų lyginant su radiatoriais. Valdymo principai: termostatai, AFC technologijos kolektoriuje, oro ir nešvarumų separatoriai. Dėl grindų sistemos ilgio ir atsparumo laikykitės preciziško automatinio reguliavimo.
8. Geoterminė/Oras-vanduo sistemos: poveikis ir sprendimai
Energetiškai efektyvus sprendimas gali būti ištraukiamo oro šilumos siurblys (İS). Tokie įrenginiai gali naudoti tiekiamą oro modulį, integruotą valdymo pultą internetu, ir kartu su saulės moduliais sumažinti energijos kainą. Taip pat apžvelgti geoterminės sistemos variantai ir jų įrengimo niuansai. Horizontalūs grunto kolektoriai turi būti įrengiami atskirose kilpose, o jų įrengimas šalia namo yra įprasta praktika. Vertikalūs grunto gręžiniai dažnai užtikrina daugiau šilumos, bet įrengimas yra sudėtingesnis ir turi garantijas, apie 10 metų. Režimai ir įrengimo vietos turi būti pritaikytos prie aplinkos sąlygų ir teisinių reglamentų.
9. Žingsniai įrengiant šilumos siurblį oras-vanduo
Šilumos siurblio montavimo procesas apima kelis etapus: vidinių įrenginių montavimas, prieigos taško kūrimas sienoje, vamzdžių prijungimas, išorinio įrenginio montavimas, laidų ir elektros darbai, baigiamieji darbai. Montuotojai įrengia vamzdžius, įlieja šaltnešio linijas, užkerta kelią nuotėkiams, ir testuoja sistemą. Įrengimas gali būti be oro kondicionieriaus, o kartais gali būti įrengiamas išorinis kondensatorius ant pastato šono arba ant žemės. Įrengimo terminai priklauso nuo komplektacijos - vieno įrenginio montavimas paprastai užtrunka keletą valandų, o sudėtingesni atvejai - daugiau.
