Tinkamas vamzdžių sujungimas yra itin svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Pagal paskirtį ir vamzdžių medžiagas dažniausiai naudojami įvairūs tiesimo vamzdynų sujungimo būdai: srieginė jungtis, flanšinė jungtis, suvirinimas, griovelių jungtis (spaustuvų jungtis), įvorė, suspaudimo jungtis, karšto lydalo jungtis, kištukinė jungtis ir kt.
Tradiciniai ir plačiai naudojami sujungimo metodai
Daugelis vamzdynų sistemų vis dar naudoja sriegines vamzdžių jungtis. Toks metodas ypač populiarus atviriems vamzdžiams. Cinkuoto plieno vamzdžius, kurių skersmuo mažesnis arba lygus 100 mm, taip pat rekomenduojama sujungti sriegiais. Plieniniai-plastikiniai kompozitiniai vamzdžiai dažniausiai jungiami būtent taip. Svarbu atkreipti dėmesį, kad cinkuoto plieno vamzdžių paviršius ir sriegimo metu pažeistos atviros srieginės dalys turi būti apdorotos antikorozine medžiaga. Jei cinkuotas vamzdis jungiamas suvirinant arba flanšu, suvirinimo vietoje būtina atlikti antrinį cinkavimą arba antikorozinį apdorojimą.
Flanšinės jungtys dažniausiai naudojamos didesnio skersmens vamzdžiams sujungti. Jos ypač praverčia jungiamuose vožtuvuose, atbuliniuose vožtuvuose, vandens skaitikliuose, vandens siurbliuose, taip pat vamzdžių dalyse, kurias reikia dažnai išardyti ir kapitališkai remontuoti.
Suvirinimas yra tinkamas necinkuoto plieno vamzdžiams. Šis metodas dažniausiai naudojamas potinkiniams ir didesnio skersmens vamzdžiams, ypač aukštybiniuose pastatuose.
Variniai vamzdžiai gali būti sujungti specialiomis jungtimis arba suvirinant. Kai vamzdžio skersmuo yra mažesnis nei 22 mm, reikia suvirinti lizdą arba movą. Lizdas turi būti įrengtas nukreiptas į terpės srauto kryptį. Lizdinis suvirinimas gali būti naudojamas ir nerūdijančio plieno vamzdžiams.
Modernūs ir efektyvūs sprendimai
Griovelio tipo jungtis yra puikus pasirinkimas gaisro gesinimo vandeniui, oro kondicionavimo šalto ir karšto vandens sistemoms, vandens tiekimui, lietaus vandeniui ir kitoms sistemoms, kurių skersmuo didesnis arba lygus 100 mm cinkuoto plieno vamzdžiui. Ši jungtis pasižymi paprastu veikimu, saugia konstrukcija ir geru sistemos stabilumu, o tai užtikrina lengvą priežiūrą, sutaupo darbą ir laiką.
Aliuminio-plastikiniai kompozitiniai vamzdžiai paprastai suspaudžiami srieginiais antgaliais. Šiam metodui naudojama jungiamoji veržlė, kuri uždedama ant vamzdžio galo, tada į vidų įkišama vidinė jungiamosios detalės šerdis ir veržliarakčiu priveržiamas junginys. Panašiai galima sujungti ir varinius vamzdžius.
Nerūdijančio plieno suspaudimo vamzdžių sujungimo technologija yra moderni alternatyva tradiciniams sriegimo, suvirinimo ir klijavimo metodams. Vamzdžiai sujungiami prispaudžiant antgalį specialiomis priemonėmis, užtikrinant sandarumą ir tvirtumą. Šio metodo privalumai - patogus montavimas, patikimas ryšys ir ekonomiškumas statybos metu.
PPR vamzdžių prijungimo būdas gali būti karšto lydalo jungtis, atliekama naudojant karšto lydalo aparatą.
Lizdų jungtis yra dažnai naudojama vandentiekio ir drenažo ketaus vamzdžių bei jungiamųjų detalių prijungimui. Ji gali būti lanksti arba standi. Lanksti jungtis sandarinama guminiu žiedu, o standi - asbestcemenčiu arba plečiama pakuote.
Didelio tankio polietileno (HDPE) vamzdžių sujungimas
Didelio tankio polietileno (HDPE) vamzdžiai plačiai naudojami įvairiose pramonės srityse dėl savo didelio stiprumo, cheminio atsparumo ir ilgaamžiškumo. HDPE vamzdžių sujungimas su kitomis medžiagomis yra labai svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Yra keli pagrindiniai būdai:

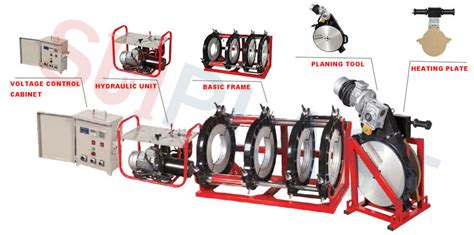

- Karšto lydalo suvirinimas yra įprastas sujungimo būdas HDPE vamzdžiams. Šis procesas apima vamzdžių galų ir lizdinės jungties kaitinimą iki išsilydymo, o vėliau jų suspaudimą, kad susidarytų tvirta, vientisa jungtis.
- Elektrofuzinis suvirinimas naudoja elektros srovę specialios detalės vidiniam kaitinimui, todėl ji išsilydo ir susilieja su HDPE vamzdžiu.
- Elastomeriniai sandarinimo žiedai gali būti naudojami mažesnio skersmens arba lankstumo reikalaujantiems pritaikymams. Šie žiedai įterpiami tarp HDPE vamzdžio galų ir kitos medžiagos, sukuriant vandeniui ir orui nepralaidžią sandariklį.
- Flanšinės jungtys naudojamos jungiant HDPE vamzdžius prie metalo ar kitų medžiagų, kurių negalima termiškai sulydyti. Prie kiekvieno vamzdžio galo pritvirtinamas flanšas, o flanšai sujungiami varžtais, naudojant tarpiklius sandariam sandarumui užtikrinti.
Apibendrinant, HDPE vamzdžius su kitomis medžiagomis galima sujungti įvairiais būdais, įskaitant terminį suliejimą, mechanines jungtis ir flanšines jungtis. Metodo pasirinkimas priklauso nuo konkrečios paskirties, vamzdžio skersmens ir jungiamos medžiagos.
Vamzdžių renovacijos metodai
Yra technologijos, kurios leidžia atnaujinti smarkiai suirusius arba modernizuoti nepažeistus vamzdynus. Viena tokių metodų leidžia įstatyti naujus, tokio paties skersmens vamzdžius, sumažinant jų dydį 7-14% prieš įrengiant vietoje senųjų. Prieš darbų pradžią vamzdynas praplaunamas ir atliekama videodiagnostika. Darbai vykdomi iš abiejų renovuojamo vamzdyno atkarpų galų. Gervė traukia naują vamzdį į renovuojamo vamzdyno vidų per skersmens mažinimo įrenginį. Tai leidžia laisvai įtraukti naują, to paties skersmens kaip ir senas, vamzdį į vidų. Įtraukus vamzdį iki atkarpų galo, jis atjungiamas nuo gervės lyno bei skersmens mažinimo įrenginio.
Kanalizacijos vamzdžių sujungimo ypatumai
Kanalizacijos sistemos įrengimui dažnai naudojami ketaus, PVC, HDPE ar polipropileno vamzdžiai. Svarbiausias aspektas - užtikrinti jungčių ir sistemos sandarumą.
Ketaus vamzdžių sujungimas tradiciškai atliekamas naudojant cementinį skiedinį arba besiplečiantį cemento skiedinį. Ketaus vamzdžių jungtims taip pat naudojamas lizdo metodas, kur vienas vamzdžio galas įkišamas į išplėstą kito galą. Sandarumui užtikrinti naudojami specialūs sandarikliai, pavyzdžiui, dervos sruogos ir cementas.

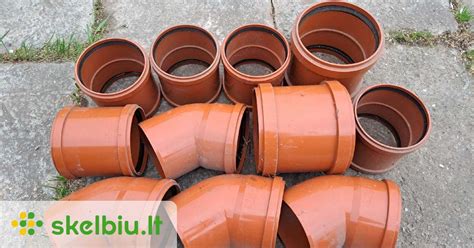

Plastikinių vamzdžių (PVC, HDPE, polipropileno) lizduose sumontuoti gumuoti sandarinimo žiedai, kurie palengvina montavimą ir užtikrina reikiamą sandarumą. Įkišus vamzdį, pakanka vieną elementą pasukti aplink kitą, kad patikrintumėte montavimo teisingumą.
Taip pat naudojamas klijų montavimas. Šiuo metodu vamzdžių galai paruošiami, sulyginami švitriniu popieriumi, nuriebalinami ir padengiami specialiais klijais. Po to vamzdžių galai sandariai suspaudžiami, kol klijai sukietėja. Svarbu žinoti, kad esant tokiam ryšiui šoninės apkrovos yra nepriimtinos, nes jos gali sulaužyti lipnų sluoksnį.
Kontaktinis suvirinimas (atsparumo suvirinimas) gali būti naudojamas ketaus, plieno ir plastikiniams vamzdžiams. Šiuo metodu naudojama rankinio arba mechaninio suvirinimo mašina su specialiais įtaisais elementams pašildyti iki reikiamos temperatūros. Tai leidžia sujungti įvairių medžiagų dalis.
Perėjimas (redukcija) iš 110 mm plastikinio vamzdžio į ketaus vamzdį - tai speciali jungtis, skirta sandariai ir patikimai sujungti šiuolaikinę vidaus kanalizacijos sistemą su esamais ketaus vamzdynais. Prieš montuojant, ketaus vamzdžio vidinė pusė kruopščiai nuvaloma. Rekomenduojama naudoti specialų santechninį tepalą guminėms tarpinėms.
Plastikinių vamzdžių suvirinimo lituoklio nuoma SP-4a - GOTAS - Statybos įrankių nuoma
Lizdo jungties paskirtis ir privalumai
Lizdas yra kanalo formos išsiplėtimas viename vamzdžio gale. Dėl šio išsiplėtimo vamzdžius galima teisingai ir greitai sumontuoti. Jis naudojamas vamzdžiams, pagamintiems iš įvairių medžiagų, įskaitant PVC, HDPE, polipropileno, ketaus, asbestcemenčio ir betono.
Pagrindinis lizdo tikslas ir jam priskirtos funkcijos yra šios:
- Labai palengvinamas ir pagreitinamas dujotiekio montavimas.
- Užtikrinamas sandarus ir patvarus sujungimas.
- Leidžia sujungti jungiamosios detalės su vamzdžiais.
- Elementai iš įvairių medžiagų gali būti sujungti į vieną sistemą nenaudojant papildomų jungiamųjų detalių.
- Tvarkant išorinius tinklus, varpas veikia kaip papildomi standikliai, apsaugantys sistemą nuo deformacijų ir pažeidimų.
- Išmontuojant vamzdžių kištukinę jungtį galima apsieiti be elementų pjovimo.
- Išsiplėtusius vamzdžius galima greitai surinkti ir išmontuoti taisymo ar pakeitimo atveju.
Svarbu atkreipti dėmesį, kad nepaisant daugybės funkcijų ir privalumų, lizdinės struktūros nėra naudojamos visur. Pavyzdžiui, iš elastingų medžiagų pagaminti vamzdynai sujungiami kitu principu.
