Didelio skersmens vamzdžiai atlieka esminį vaidmenį naftos, dujų ir įvairių chemijos bei energetikos sričių infrastruktūroje. Šio straipsnio tikslas - apžvelgti pagrindinius gamybos ir apdorojimo proceso etapus, pažymint jų svarbą, taikomus standartus bei pasirinkimo kriterijus projektuojant vamzdynų sistemas.

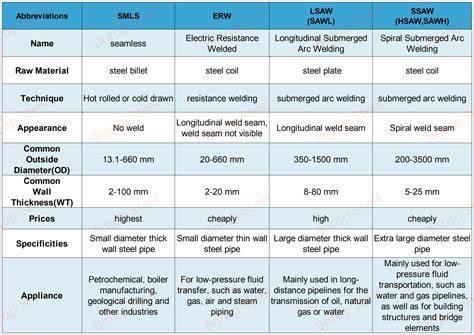

1. Gamybos tipai ir jų taikymas
LSAW (išilginis suvirinimas po fliusu) ir SSAW (spiralinis suvirinimas po fliusu) yra pagrindiniai didelio skersmens plieninių vamzdžių gamybos metodai. LSAW vamzdžiai dažnai naudojami didelio slėgio naftos ir dujotiekėse, kur reikalingas didelis sienelės storis ir atsparumas slėgiui. SSAW vamzdis labiau pritaikytas dideliems skersmenims ir ilgesniems atstumams, dažnai naudojamas žemo slėgio transportavimui ir konstrukcinėms reikmėms. Besiūliai (SMLS) vamzdžiai suteikia aukštą kokybę ir atsparumą korozijai, tačiau jų kaina dažnai didesnė. Vertinant ekonominę ir techninę logiką, pasirinkimas priklauso nuo darbo aplinkos, slėgio reikalavimų ir projekto biudžeto.
- LSAW: iki 1500 mm skersmens, sienelės storis iki 80 mm; naudingi aukšto slėgio ir didelio atsparumo aplinkai projektams.
- SSAW: iki 3500 mm skersmens, sienelės storis iki 25 mm; pigesnis nei LSAW, tinkamas žemo slėgio ir didelių skersmenų taikymams.
- SMLS: vientisas gamybos procesas, aukšta kokybė ir stiprumas, dažnai naudojamas naftos ir dujų transportai bei cheminių medžiagų vamzdynuose.
2. Pagrindiniai gamybos procesai
LSAW ir SSAW vamzdžių gamybos procesai skiriasi pagal tai, kaip formuojami ir sujungiami vamzdžiai:
- LSAW: plieninės plokštės sulenkiamos į vamzdžio formą, po to suvirinamos po fliusu iš abiejų pusių, formuojamas galutinis ilgio ir skersmens dydis, tada ištiesinamas. Dėl šio proceso LSAW gali pasiekti didelius sienelių storio parametrus.
- SSAW: ritinė plieno sluoksnis suformuojamas į vamzdį spiraliniu metodu ir suvirinamas povandeniniu lanku; geba gaminti didelius skersmenis ir ilgas trasos atkarpas.
- Karšto apdirbti besiūliai (SMLS) vamzdžiai: formuojami kaitinant ir tempiant vientiso ruošinio, užtikrinant vienodą skersmenį ir stiprumą; gali būti gaminami didesnių skersmenų ir storų sienelių vamzdžiai.
Esmė: pasirinktas technologinis procesas nulemia vamzdžio stiprumą, atsparumą korozijai ir kainą, todėl projektavimo etapas turi būti pagrįstas inžineriniais skaičiavimais ir eksploataciniais reikalavimais.
3. Paviršiaus apdorojimas ir dangos
Didelio skersmens vamzdžiai turi būti apsaugoti nuo išorinės korozijos ir vidinės korozijos, todėl taikomi skirtingi paviršiaus apdorojimo metodai:
- Išorinis paviršius: dažymas, 3PE, FBE, 3PP, kitos plastikinės dangos, kurios teikia gerą sukibimą, atsparumą korozijai, cheminėms medžiagoms, rūgštims ir šarmams.
- Vidinis paviršius: dažymas ar FBE (vidinis vandeniui atsparus sluoksnis) mažina koroziją ir sumažina trintį skysčių transportavime.
Paviršiaus tvarkymo pasirinkimas lemia vamzdžio eksploatacines savybes, tarnavimo laiką ir sklandų transportavimą skysčiais.
4. Nerūdijančio plieno vamzdžių įvairovė
Nerūdijančio plieno vamzdis yra legiruoto plieno tipas, atsparus korozijai, turintis gražų paviršių ir nereikalaujantis papildomos paviršiaus apdorojimo. Sukuriami tiek suvirinti, tiek besiūliai nerūdijančio plieno vamzdžiai, leidžiantys patenkinti įvairias klientų reikmes. Chromas ir kitų komponentų derinys suteikia atsparumą korozijai bei pageidaujamus mechaninius parametrus.
5. Svarbiausi pirkimo kriterijai
Pirkdami didelio skersmens plieninį vamzdį, atsižvelkite į kelias esmines sritis:
- Vamzdžio dydis ir specifikacija: pasirinkite pagal projekto reikalavimus; įsitikinkite, kad dydžiai atitinka projektą.
- Darbo aplinka: įvertinkite temperatūrą, slėgį, terpę, korozijos riziką ir kitus sąlyginius veiksnius.
- Kaina ir investicinė grąža: įvertinkite eksploatacines išlaidas, priežiūrą ir ilgalaikę naudą.
- Pristatymo laikas: užtikrinkite, kad tiekėjas gebės laiku įvykdyti užsakymą.
- Kokybės sertifikavimas: įsitikinkite, kad vamzdis atitinka ISO, API ir kt. kokybės standartus.
- Tiekėjo reputacija ir aptarnavimas po pardavimo: pasirinkite patikimus partnerius su geru servisu.
- Montavimo ir priežiūros sudėtingumas: įvertinkite, ar reikės papildomos įrangos ar įrankių.
6. Techniniai aspektai: lyginimas ir standartai
Dažniausiai naudojami standartai LSAW ir SSAW vamzdžiams: API 5L, ASTM A252, BS EN10210, BS EN10219; karšto apdirbo besiūliai: API 5L, ASTM A53, ASTM A106, ASTM A210, ASTM A252, BS EN10210, JIS G3454, JIS G3456, JIS G3441, ASTM A213, ASTM A519, ASTM A335, ASTM A333. Šie standartai reglamentuoja suvirintų ir besiūlių vamzdžių gamybos reikalavimus bei jų bandymo procedūras.
7. Vamzdžių apdorojimas ir kokybės užtikrinimas
Gamybos metu ir po jos svarbu atlikti nuoseklų kokybės patikrinimą: matmenys, sienelės storis, išvaizda, mechaninės savybės ir video/archeologiniai patikros procesai, kad užtikrinti ilgalaikį vamzdžių veikimą bei minimalią gedimų riziką įrangoje.
8. Papildomi praktiški patarimai
Perkant didelio skersmens vamzdžius atkreipkite dėmesį į laboratoriškai patikrintas dalis, naudokite patikimus tiekėjus su žinoma patirtimi, atsižvelkite į projektų tiekimo tvarkaraščius ir užtikrinkite kokybės dokumentų pilną rinkinį. Efektyvus logistinis planavimas ir adaptuoti sprendimai padeda sumažinti rizikas ir užtikrinti sklandų vamzdynų diegimą bei eksploataciją.
9. Praktinis pavyzdys: pasirinkimo kriterijų taikymas
Tai gali būti realus projektas, kuriame reikia įvertinti skersmens diapazoną, sienelės storį, atsparumą korozijai ir laiką iki įgyvendinimo. Pirmiausia nustatykite eksploatavimo sąlygas: ar tai yra naftos ar dujų transportas, ar cheminės medžiagos ir kitos korozijai jautrios terpės. Tuomet įvertinkite galimus sprendimus: LSAW gali būti tinkamas aukšto slėgio trasoms su storesnėmis sienelėmis, o SSAW - didelių skersmenų ir ilgiems atstumams žemo slėgio sistemoms. SMLS pasirinkimas gali būti naudingas ten, kur reikalinga aukšta kokybė ir atsparumas, tačiau kainos yra aukštesnės. Taip pat svarbu įvertinti dangos pasirinkimą išorinei ir vidinei apsaugai.
