Vamzdynų šiluminė izoliacija yra būtina priemonė, skirta užkirsti kelią šilumos mainams tarp medžiagos, tekančios vamzdyne, ir aplinkos. Jos pagrindinė paskirtis - užtikrinti šiluminį atsparumą, sumažinti šilumos nuostolius ir apsaugoti vamzdynus nuo mechaninių bei klimato poveikių. Ši izoliacija naudojama ne tik šildymo sistemose ir karšto vandens tiekime, bet ir technologiniuose procesuose, pavyzdžiui, šaldymo agentų transportavime.
Izoliacijos dydis ir medžiagų pasirinkimas priklauso nuo vamzdyno paskirties, eksploatacijos sąlygų ir aplinkos temperatūros. Efektyvi izoliacija neleidžia šilumai greitai išeikvoti, mažina kuro sąnaudas, apsaugo nuo korozijos, kondensato susidarymo bei vamzdžių užšalimo.
Izoliacinių medžiagų tipai ir jų savybės
Izoliacinės medžiagos skiriasi pagal šilumos laidumo koeficientą, atsparumą drėgmei, mechaniniams pažeidimams, gaisrinei saugai ir montavimo paprastumui.
Putplasčio polimero mineralinė izoliacija (PPM)
PPM yra metalinių konstrukcijų izoliacijos būdas, gaunamas maišant putų polimerą ir mineralinį užpildą. Tai tvirta izoliacija, kuri gamykloje dedama ant valcuoto metalo vamzdžių apvalkalo. Jos gamyba cemento pagrindu pagerina antikorozines savybes. PPM izoliacija atitinka GOST standartus ir puikiai prižiūrima.
Mineralinė vata ir stiklo vata
Mineralinė vata ir stiklo vata - tradicinės, plačiai naudojamos šilumos izoliacijos medžiagos, atitinkančios SP 61.13330.2012 ir SNiP 41-03-2003 reikalavimus. Jos gaminamos ritinėliais, kilimėliais, plokštėmis arba cilindriniais elementais. Stiklo vata gaminama iš stiklo atliekų, mineralinė vata - iš silicio turinčių šlakų. Medžiagos higroskopiškos, todėl montuojant išorines sistemas būtina dėti garų barjerą ir vandeniui atsparų dangos sluoksnį.
Labai sustiprintos vamzdžių izoliacijos (VUS)
VUS - tai daugiasluoksnės apsauginės dangos, pasižyminčios mažu pralaidumo tūriu, mechaniciniu atsparumu, rūdims ir chemikalams. Jų išorės sluoksnis dažnai gaminamas iš termosusitraukiančios polietileno plėvelės su karšto klijų sluoksniu, atitinka GOST 9.602-89. Šios izoliacijos naudojamos bet kuriame regione, nepriklausomai nuo klimato.
Bazalto vata
Bazalto vata - natūrali mineralinė izoliacija, pagaminta iš gabro-bazalto uolienų lydalo. Ji yra nedegi, gali atlaikyti iki 900 °C ir ilgą laiką kontaktuoti su 700 °C paviršiais. Šilumos laidumas siekia nuo 0,032 iki 0,048 W/(m·K). Tai leidžia naudoti ją vamzdynų ir karštų kaminų izoliacijai. Ši vata dažnai impregnuojama fenolio-formaldehido dervomis, suteikiančiomis didesnį tankį ir hidrofobiškumą, todėl rekomenduojama pasitikrinti higienos sertifikatą prieš naudojimą gyvenamosiose patalpose.
Putų poliuretanas (PPU)
PPU pasižymi žemu šilumos laidumu ir puikiomis hidroizoliacinėmis savybėmis. Jis sumažina šilumos nuostolius daugiau nei perpus, palyginus su stiklo ar mineraline vata. PPU medžiagos tarnavimo laikas - iki 30 metų, darbinis temperatūros diapazonas - nuo -40 iki +140 °C. Tačiau SP 61.13330.2012 reglamentai riboja šios izoliacijos naudojimą daugiausia vieno šeimos namų sistemose ir pastatų aukščiui iki dviejų aukštų.

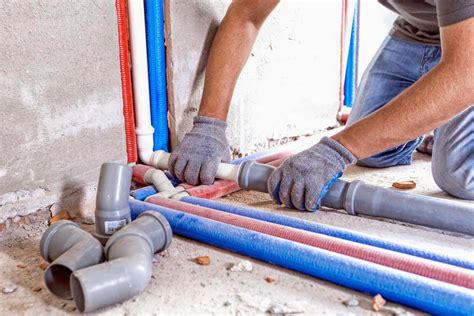

Izoliuoti PEX požeminiai vamzdžiai
PEX vamzdynų sistema būdinga dideliu patvarumu, lankstumu ir atsparumu cheminių medžiagų poveikiui. Izoliacinis apvalkalas apsaugo nuo aplinkos drėgmės ir UV spindulių, mažina šilumos nuostolius. PEX vamzdžiai ypač tinka požeminiam karšto vandens tiekimui, lengvai montuojami ir ekonomiški, plačiai naudojami buitinėse vandens tiekimo, centralizuoto šildymo, geoterminės energijos ir pramoninėse sistemose.
Vamzdynų izoliacijos montavimas
Izoliacijos montavimas turi būti atliktas kruopščiai, užtikrinant vienodą medžiagos tankį ant vamzdžio paviršiaus. Mineralinės ir stiklo vatos atveju būtinas garų barjeras, pagamintas iš medžiagos, mažai praleidžiančios garus (polietileno plėvelė, stogo danga). Virš garų barjero dedamas apsauginis sluoksnis, kuris saugo nuo lietaus ar kitų kritulių, dažnai naudojamos cinkuotos geležies arba aliuminio plokštės.
Antikondensaciniai K-FLEX dembliai iš sintetinio kaučiuko puikiai tinka techninių vamzdynų ir oro kondicionavimo sistemų izoliacijai. Jie yra lankstūs, patvarūs ir užtikrina efektyvią apsaugą nuo drėgmės kondensato.
Rekomenduojamas izoliacijos storis vamzdynams pagal paskirtį
| Vamzdyno tipas | Rekomenduojamas izoliacijos storis | Pastabos |
|---|---|---|
| Šildymo vamzdžiai | 13-15 cm | Izoliacijos sluoksnis turi būti toks, kad užtikrintų minimalius šilumos nuostolius ir apsaugotų nuo kondensato |
| Karšto vandens vamzdžiai | 10-15 cm | Reikalinga siekiant sumažinti šilumos nuostolius ir padidinti energijos efektyvumą |
| Šalto vandens vamzdžiai | 5-7 cm | Izoliacija būtina siekiant apsaugoti nuo užšalimo bei kondensato susidarymo |
| Orų vėdinimo ortakiai šaltoje patalpoje | 5-15 cm | Priklausomai nuo patalpos temperatūros, izoliacija apsaugo nuo kondensato ir efektyvumo praradimo rekuperatoriui |
| Požeminiai vamzdžiai | Izoliacija priklauso nuo gruntinių sąlygų | Naudojami papildomi šilumos izoliacijos sluoksniai, ypač įšalo zonoje |
Izoliacijos svarba vamzdyno eksploatacijos efektyvumui
Netinkamai ar visiškai neizoliuoti vamzdžiai praranda iki 30 % šilumos energijos, tai ženkliai padidina energijos sąnaudas. Šilumos izoliacija ne tik sumažina jaučiamą šilumos nuostolį, bet ir apsaugo nuo konstrukcijų korozijos bei kondensato susidarymo, kuris gali pakenkti pastato konstrukcijoms.
Izoliacija yra neatsiejama pastatų energetinio efektyvumo sąlyga, ypač atsižvelgiant į naujus energetikos įstatymus (GEG), kurie įpareigoja mažinti energijos sąnaudas pastatų šildymui ir vėsinimui. Tinkamai parinktas izoliacijos storis ir medžiagos garantuoja ilgalaikį sistemos veikimą bei sutaupymus energijos sąskaita.
Praktiniai patarimai pasirenkant izoliacijos storį
Izoliacijos storio pasirinkimą lemia:
- Vamzdyno temperatūra
- Aplinkos temperatūra ir santykinė oro drėgmė
- Medžiagos šiluminės savybės (λ koeficientas)
- Šilumos nuostolių mažinimo tikslas
- Vamzdyno įrengimo vieta (viduje, lauke, po žeme)
Rekomenduojama prieš užsakant izoliacinę medžiagą tiksliai išmatuoti vamzdžių skersmenį ir įvertinti aplinkos sąlygas. Tinkamai apskaičiuotas izoliacijos storis užtikrins efektyvų energijos taupymą ir ilgaamžiškumą.
Kodėl negalima ignoruoti vamzdžių izoliacijos?
Nepakankama arba netinkamai įrengta izoliacija gali sukelti:
- Didelius šilumos nuostolius ir didesnes kuro sąnaudas
- Kondensato susidarymą, kuris veda prie korozijos ir vamzdžių pažeidimų
- Šalto vandens vamzdžių užšalimą ir sprogimą šaltuoju metų laiku
- Pastato konstrukcijų sugadinimą dėl drėgmės
Dėl montavimo sudėtingumo kai kurios vamzdyno dalys, pavyzdžiui, uždarymo vožtuvai ar jungiamieji elementai, dažnai lieka neizoliuoti. Tai lemia nekontroliuojamus šilumos nuostolius. Todėl būtina naudoti lankstą ir lengvai montuojamą izoliaciją, pavyzdžiui, Armaflex, kuri leidžia patogiai izoliuoti net sudėtingas dalis.
Požeminių vamzdžių ir kabelių izoliacija
Požeminiai vamzdžiai ir elektros kabeliai reikalauja specialios apsaugos, nes jie yra tiesiogiai veikiami žemės drėgmės, temperatūros svyravimų ir mechaninių poveikių. Požeminių vamzdžių izoliacija apsaugo nuo įšalo, sumažina šilumos nuostolius, o kabelių izoliacija užtikrina elektros saugumą ir praktiškai negenda nuo aplinkos poveikio.
Požeminių kabelių izoliacija gaminama iš termoplastiko ar gumos, o apsauginė danga - iš polietileno. Kabelių izoliacijos storis priklauso nuo darbo įtampos ir klojimo sąlygų. Kabeliai su tinkama izoliacija ir apsaugine danga užtikrina patikimą elektros energijos perdavimą net ekstremaliomis sąlygomis.
Termokeraminės dangos kaip papildoma izoliacija
„ClimateCoating IndustrySpecial“ termokeraminė danga - tai naujas požiūris į vamzdžių šiluminę apsaugą. Termokeraminė membrana sumažina vamzdžio paviršiaus temperatūrą, kas mažina šilumos nuostolius. Eksperimentai parodė, kad tokia danga gali sumažinti paviršiaus temperatūrą apie 9 °C, kai naudojama kartu su šilumos izoliacija. Tai prisideda prie efektyvesnio energijos naudojimo ir papildomos apsaugos nuo energijos praradimo vamzdžiuose.
Svarbiausi izoliacijos elementai ir montavimo gairės
- Izoliacijos medžiagos turi būti tinkamos eksploatacinėms sąlygoms: atsparios temperatūrai, drėgmei, mechaniniam poveikiui.
- Izoliacija turi būti nuosekliai montuojama ant visų vamzdynų dalių, ypač dėmesingai - ant jungčių ir kampų.
- Prieš montavimą būtina tiksliai nustatyti vamzdžio skersmenį ir nustatyti reikalingą izoliacijos storį.
- Garų barjero ir apsauginio sluoksnio naudojimas privalomas, kai izoliacija montuojama lauke ar drėgnoje aplinkoje.
- Norint užtikrinti izoliacijos ilgaamžiškumą ir efektyvumą, rekomenduojama pasitarti su specialistais dėl tinkamų medžiagų pasirinkimo ir montavimo technologijos.
Kokios yra vamzdynų termoizoliacijos naudos?
Šilumos izoliacija vamzdžiams ne tik sumažina energijos sąnaudas, bet ir prailgina vamzdyno tarnavimo laiką, apsaugo pastato konstrukcijas nuo drėgmės ir šalčio pažeidimų. Tokioje sistemoje pagerėja bendras pastato energetinis efektyvumas, mažėja šilumos nuotėkis, o eksploatavimo išlaidos sumažėja.
Taigi, tinkamai parinktas ir kokybiškai įrengtas vamzdynų izoliacijos storis yra esminė sąlyga užtikrinant patikimą, efektyvų ir ekonomišką pastatų šildymo ir vandens sistemų darbą.
